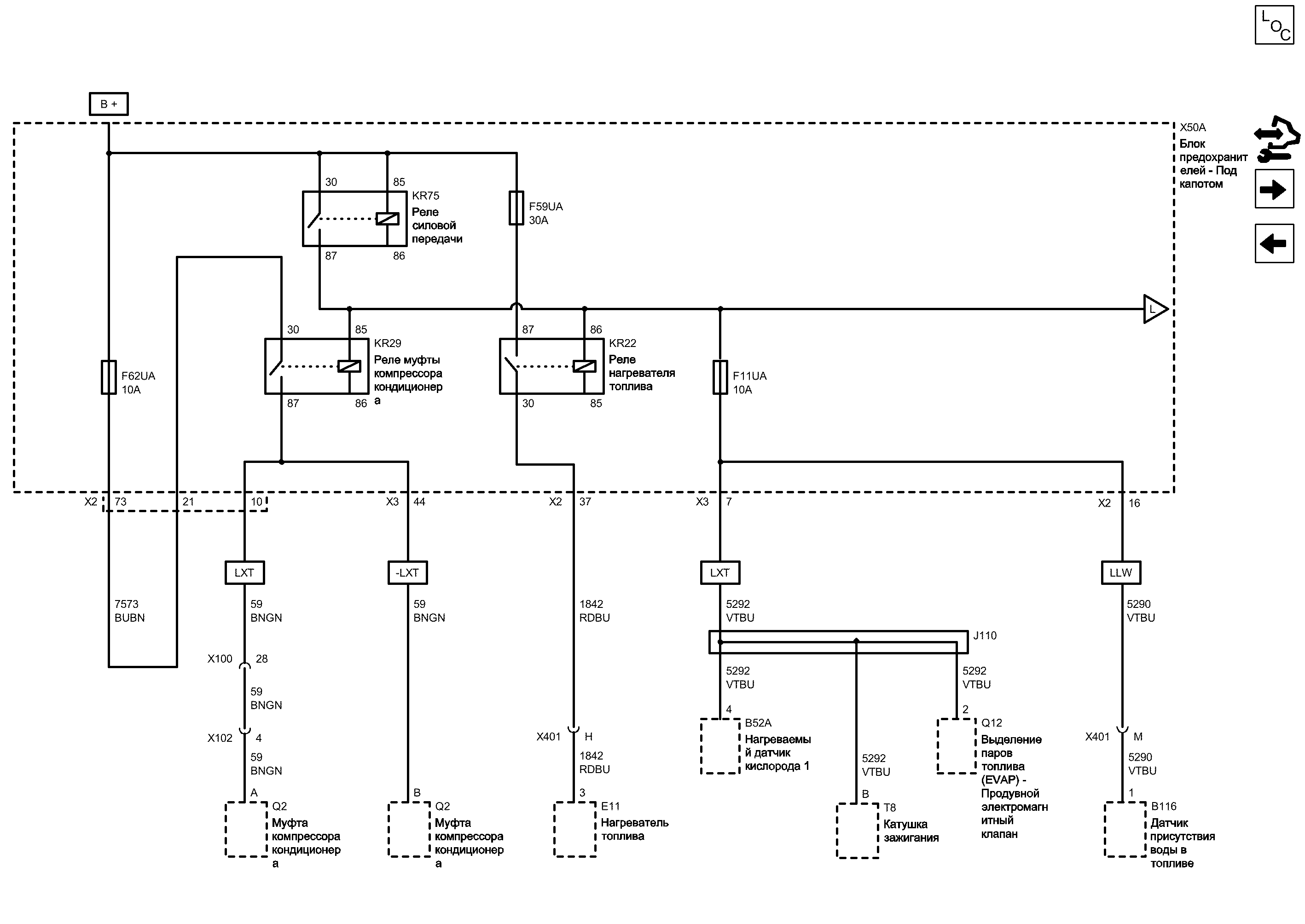

Предохранители f11ua, 59ua и f62ua


            |                         |


Display graphic

Display graphic

Компоненты
b52aНагреваемый датчик кислорода 1kr29Реле муфты компрессора кондиционера
b116Датчик присутствия воды в топливеkr75Реле силовой передачи
e11Нагреватель топливаq2Муфта компрессора кондиционера
f11uaПредохранительq12Выделение паров топлива (evap) - Продувной электромагнитный клапан
f59uaПредохранительt8Катушка зажигания
f62uaПредохранительx50aБлок предохранителей - Под капотом
kr22Реле нагревателя топлива
