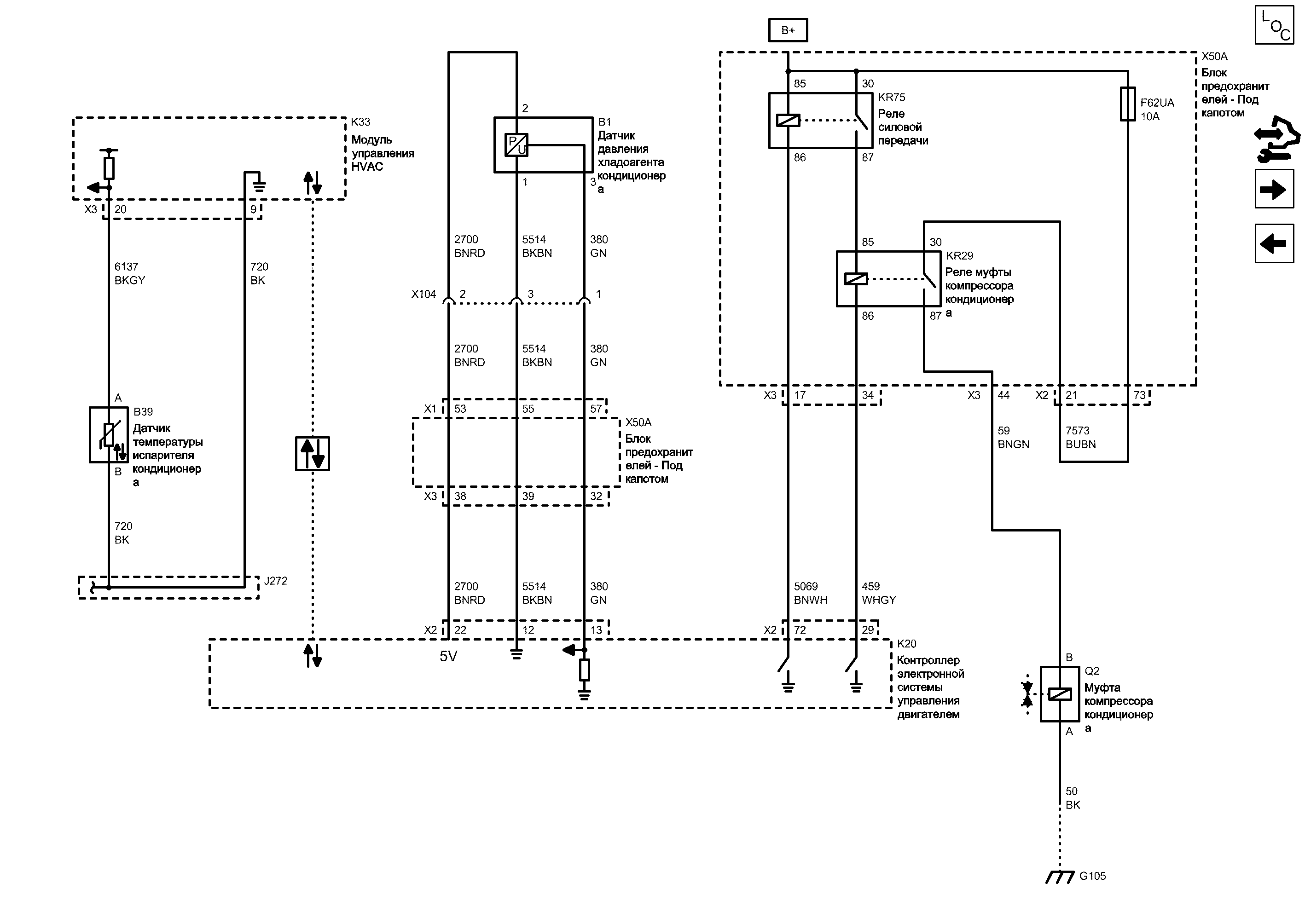

Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||
| Компоненты | |||
|---|---|---|---|
| b1 | Датчик давления хладоагента кондиционера | kr29 | Реле муфты компрессора кондиционера |
| b39 | Датчик температуры испарителя кондиционера | kr75 | Реле силовой передачи |
| f62ua | Предохранитель | q2 | Муфта компрессора кондиционера |
| k20 | Контроллер электронной системы управления двигателем | x50a | Блок предохранителей - Под капотом |
| k33 | Модуль управления hvac | ||
| Разъемы | |||
|---|---|---|---|
| j272 | Жгут проводов системы нагревания, вентиляции и кондиционирования (hvac) | x50a (x2) | Блок предохранителей - Под капотом x2 |
| k20 (x2) | Контроллер электронной системы управления двигателем x2 | x50a (x3) | Блок предохранителей - Под капотом x3 |
| k33 (x3) | Модуль управления hvac x3 | x104 | Жгут проводов передней части кузова и жгут проводов системы охлаждения двигателя |
| x50a (x1) | Блок предохранителей - Под капотом x1 | ||
| Точки соединения с массой | |||
|---|---|---|---|
| g105 | Моторный отсек - Передняя часть, слева | ||
| Сокращения | |||
|---|---|---|---|
| b+ | Вывод b+ | fsdc | Функциональный обмен последовательными данными |
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | bnwh | Коричневый\Белый |
| bkbn | Черный-Коричневый | bubn | Синий-Коричневый |
| bkgy | Черный-Серый | gn | Зеленый |
| bngn | Коричневый-Зеленый | whgy | Белый-Серый |
| bnrd | Коричневый-Красный | ||
