Cruze

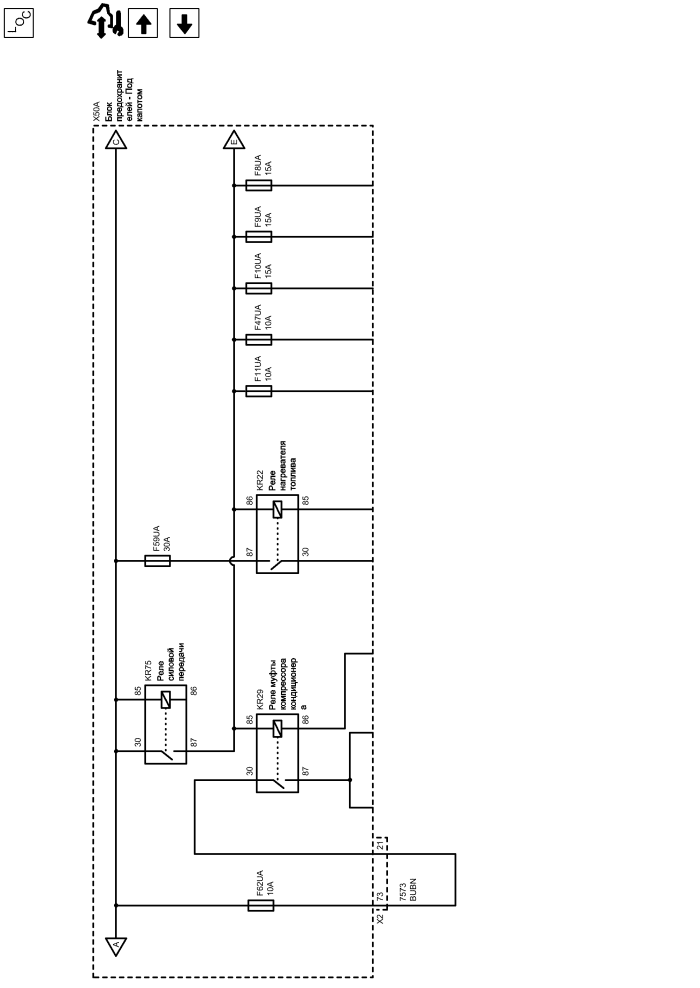

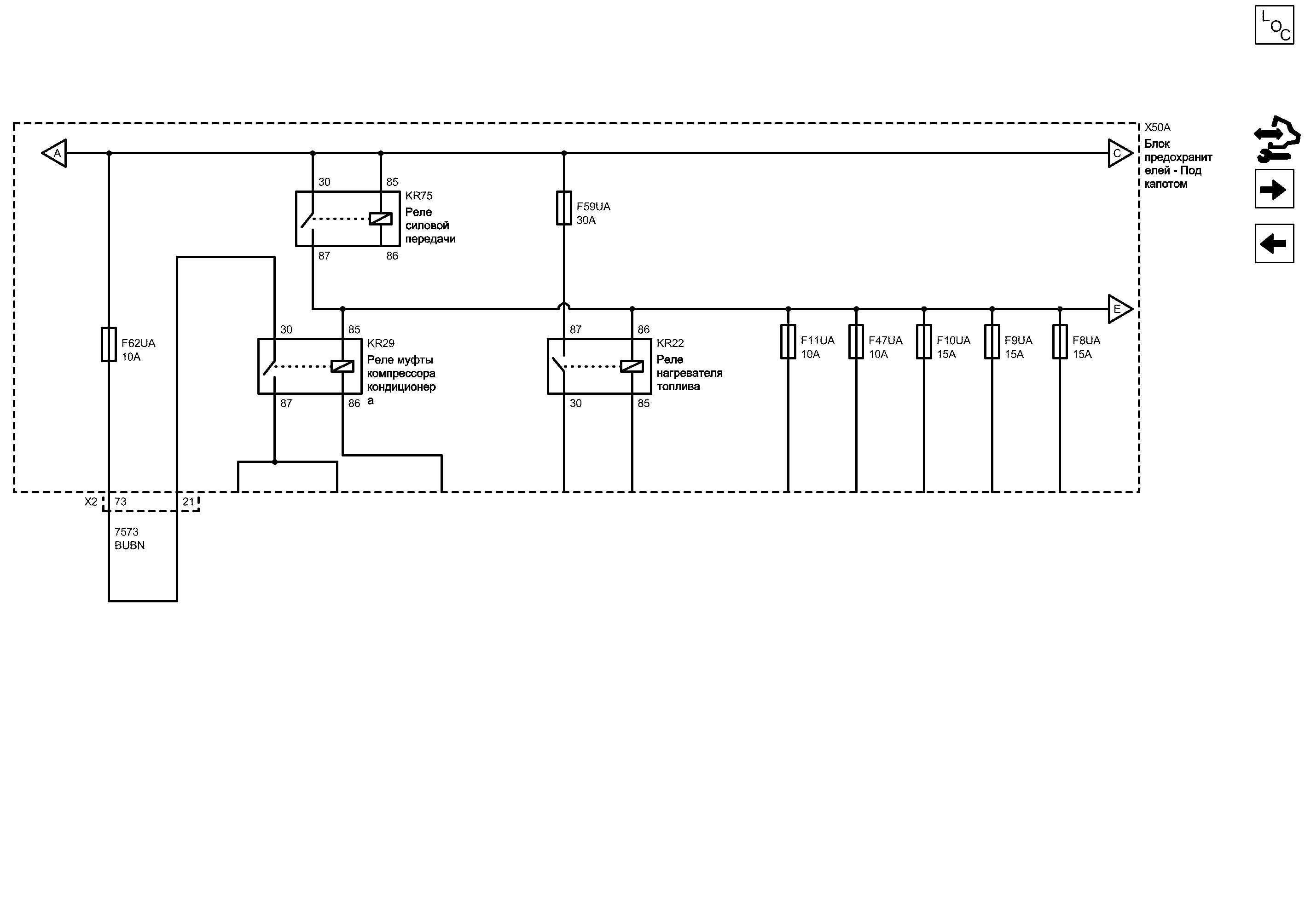

Шина b+ UEC (2 из 6)


            |                         |

Компоненты
f8ua	Предохранитель	f62ua	Предохранитель
f9ua	Предохранитель	kr22	Реле нагревателя топлива
f10ua	Предохранитель	kr29	Реле муфты компрессора кондиционера
f11ua	Предохранитель	kr75	Реле силовой передачи
f47ua	Предохранитель	x50a	Блок предохранителей - Под капотом
f59ua	Предохранитель

Разъемы
x50a (x2)	Блок предохранителей - Под капотом x2

Цветовые коды
bubn	Синий-Коричневый

A

A

F9UA Предохранитель

F11UA Предохранитель

F47UA Предохранитель

F10UA Предохранитель

F8UA Предохранитель

30

85

87

86

C

C

86

87

85

30

F59UA Предохранитель

30

85

87

86

F62UA Предохранитель

E

E

Переменный рабочий объем - электропитание

BUBN Синий-Коричневый

73

X2 Блок предохранителей - Под капотом X2

Внешний вид разъема и ремонт

21

KR29 Реле муфты компрессора кондиционера
