Компоновка электрооборудования, проводки и салон «Lada Priora»

читать онлайн, скачать, купить

Лада Приора (Lada Priora, ВАЗ-2170 | ВАЗ-2171 | ВАЗ-2172 | ВАЗ-2173, Lada Priora Coupe, платформа Гамма)

C бензиновыми двигателями рабочим объёмом и мощностью: 21114 8-клапанный 1.6 л (1598 см³) 81 л.с./59.5 кВт и 21126 16-клапанный 1.6 л (1598 см³) 97.9 л.с./72 кВт; ОАО «АВТОВАЗ» Особенности компоновки электрооборудования, проводки и салона, устройство и конструкция, технические характеристики. Производственно-практическое издание для работников СТО и владельцев легкового автомобиля малого Б-класса LADA PRIORA с цельнометаллическими несущими кузовами пятидверный хэтчбек и универсал, четырёхдверный седан переднеприводные модели первого поколения выпуска с марта 2007 по июль 2018 года

Lada Priora Руководство по эксплуатации, техническому обслуживанию и ремонту здесь
Lada Priora с 2013 устройство, обслуживание, ремонт
Лада Приора Руководство по эксплуатации, техническому обслуживанию и ремонту, каталог деталей
Лада Приора Эксплуатация, обслуживание, ремонт, иллюстрированное практическое пособие
Лада Приора Устройство, обслуживание, диагностика, ремонт
Lada Priora Электрооборудование, предохранители, реле, генератор, стартер иллюстрированное руководство
Лада Приора Схемы электрических соединений автомобиля
Лада Приора Каталог деталей и сборочных единиц
Автомобиль LADA PRIORA Каталог деталей и сборочных единиц
Лада Приора Оригинальные узлы и детали автомобиля
ЭСУД Lada Priora, Kalina, 4х4 контроллер М7.9.7 устройство и диагностика
Лада Приора Особенности системы управления двигателем автомобиля
Лада Приора Конструктивные особенности двигателя ВАЗ-21126
Лада Приора и Лада Калина Антиблокировочная система тормозов
Система надувных подушек безопасности Lada Priora
Лада Приора Рулевое управление автомобиля с усилителем
Лада Приора Рулевое управление автомобиля с электроусилителем
Лада Приора особенности проведения разработки и постановки на производство
Лада Приора Контроль эргономических параметров
Лада Приора климатическая система Panasonic
Лада Приора Особенности конструкции кузова автомобиля
Лада Приора Пассивная безопасность
Лада Приора Системы безопасности устройство и принцип работы
Лада Приора Технологическая инструкция по предпродажной подготовке
Лада Приора система тормозов и подвески
Лада Приора Узлы шасси и трансмиссии
LADA PRIORA Технология снятия и установки оригинальных узлов и деталей
Лада Приора Трудоемкости работ по техническому обслуживанию и ремонту
Лада Приора 05-2007 Руководство по эксплуатации автомобиля и его модификаций
Лада Приора 08-2007 Руководство по эксплуатации автомобиля и его модификаций
Лада Приора 03-2008 Руководство по эксплуатации автомобиля и его модификаций
Лада Приора 09-2008 Руководство по эксплуатации автомобиля и его модификаций
Лада Приора 10-2010 Руководство по эксплуатации автомобиля и его модификаций
Лада Приора 11-2011 Руководство по эксплуатации автомобиля и его модификаций
Лада Приора 02-2015 Руководство по эксплуатации автомобиля и его модификаций

Окно просмотра книги ВАЗ 2170

Видео Lada Priora компьютерная диагностика и ремонт электропривода замка двери

Общая информация автомобилей семейства Лада Приора

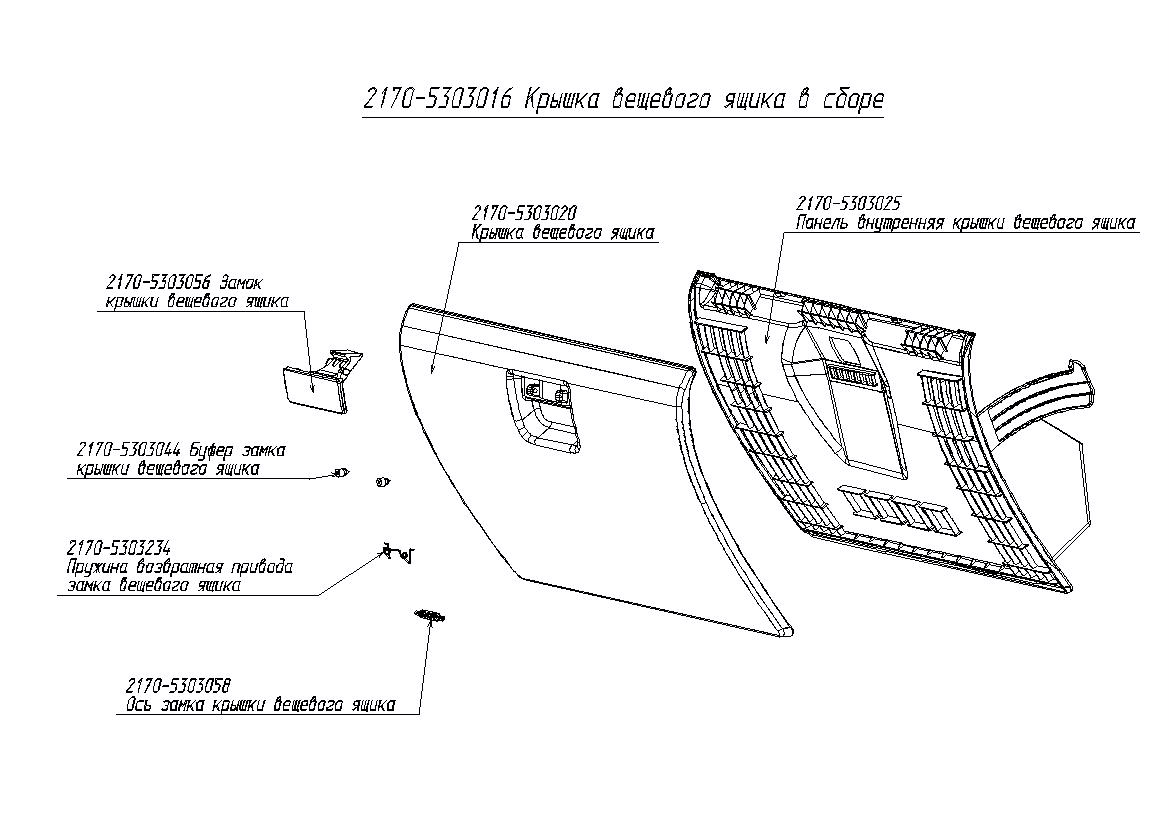

Крышка вещевого ящика в сборе

2170 Крышка вещевого ящика в сборе

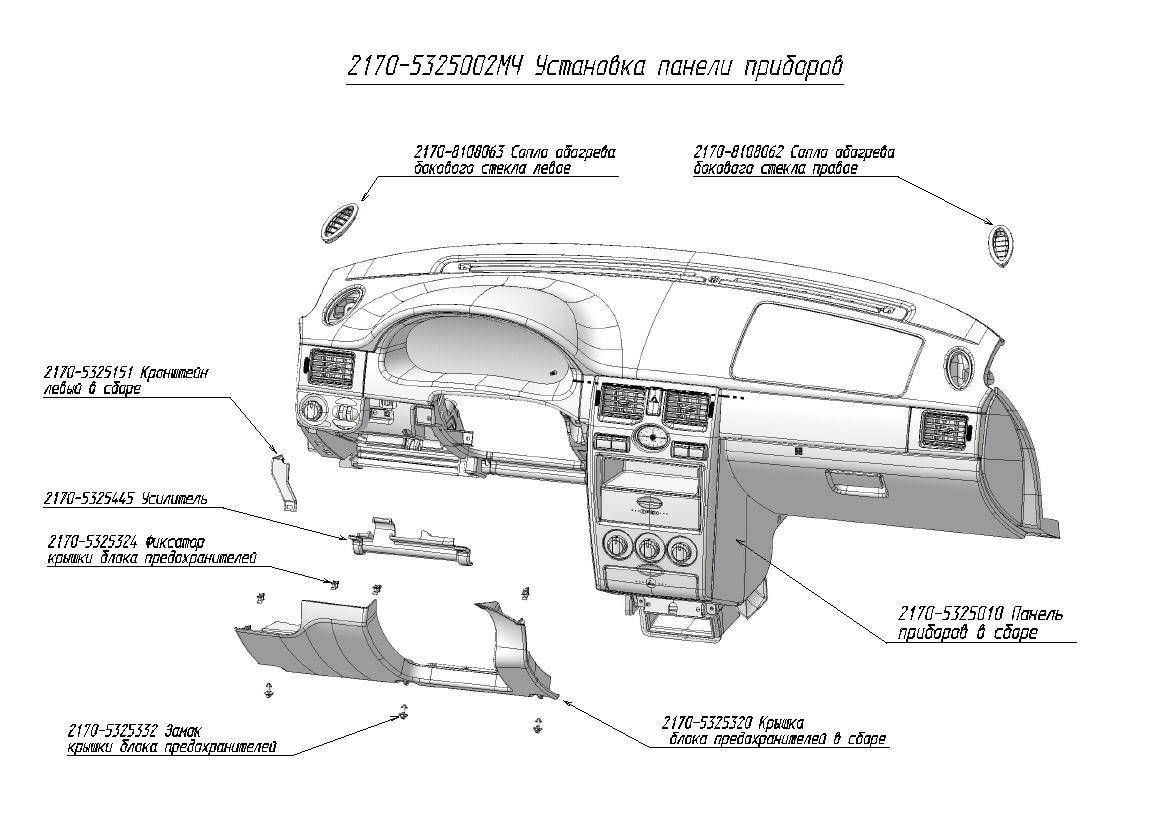

Установка панели приборов

2170 Установка панели приборов

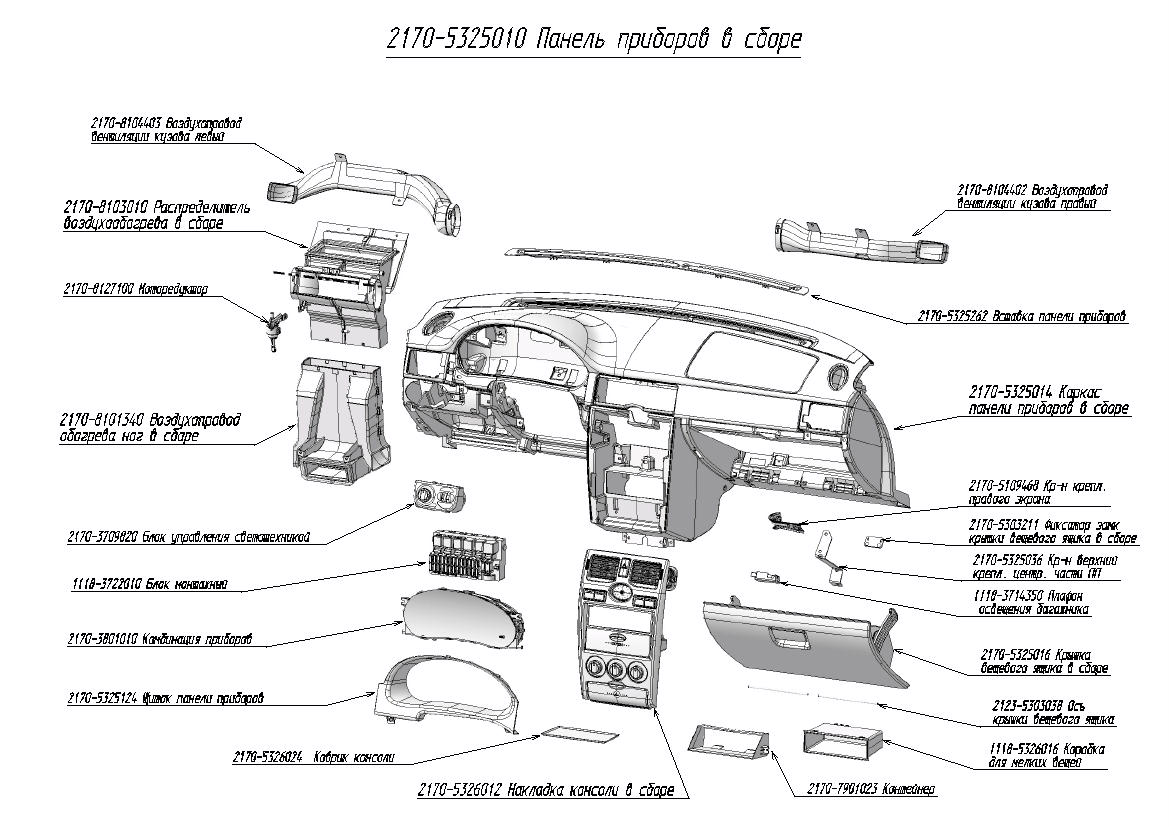

Панель приборов в сборе

Панель приборов в сборе

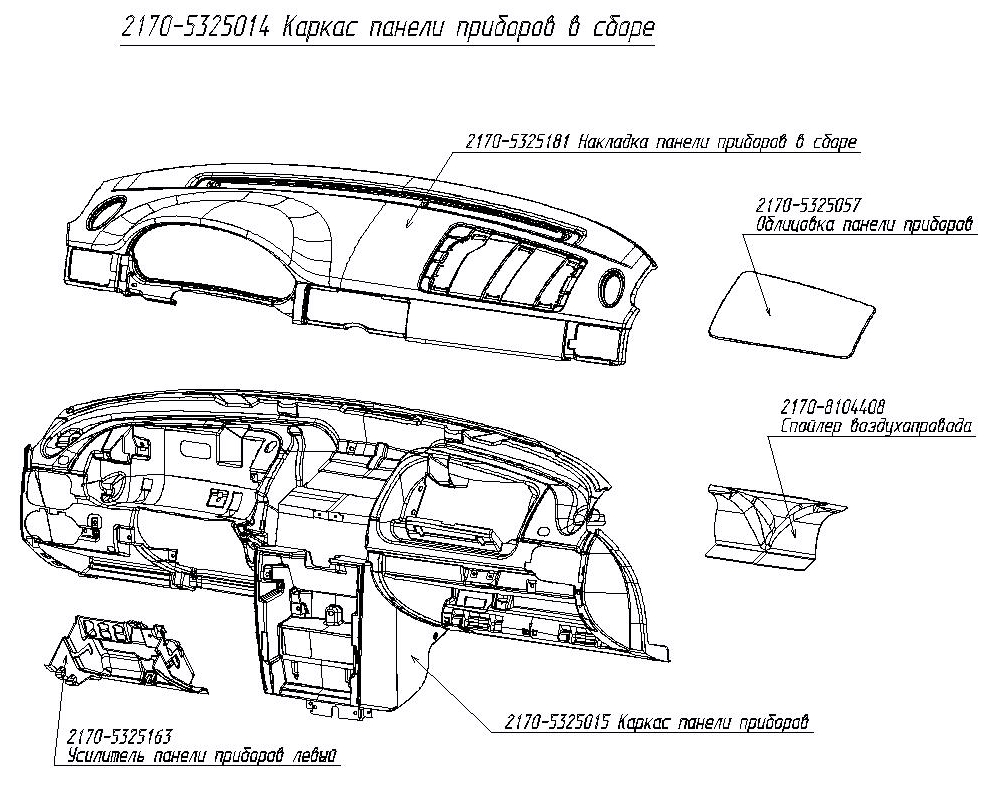

Каркас панели приборов в сборе

2170 Каркас панели приборов в сборе

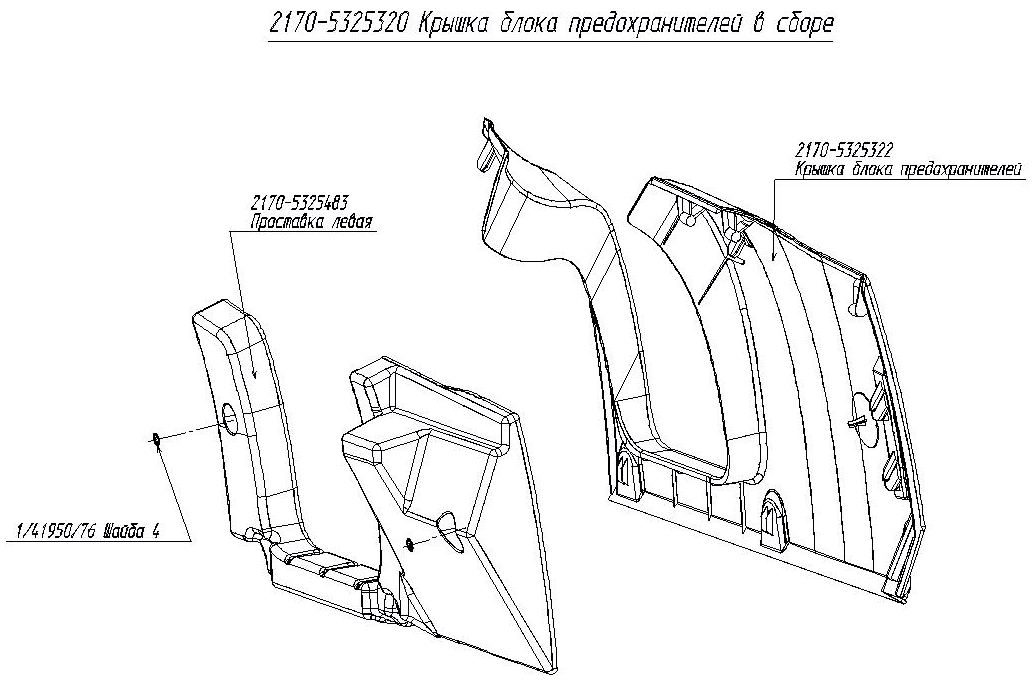

Крышка блока предохранителей в сборе

2170 Крышка блока предохранителей в сборе

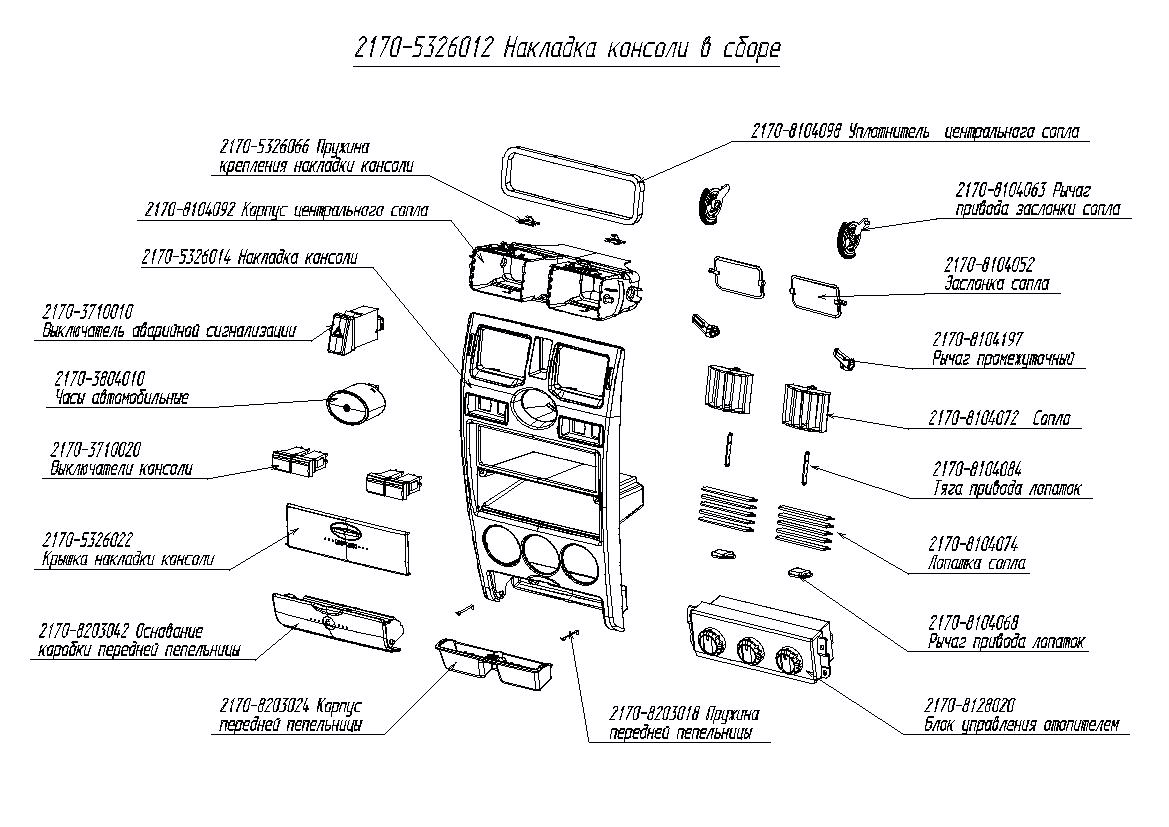

Накладка консоли в сборе

2170 Накладка консоли в сборе

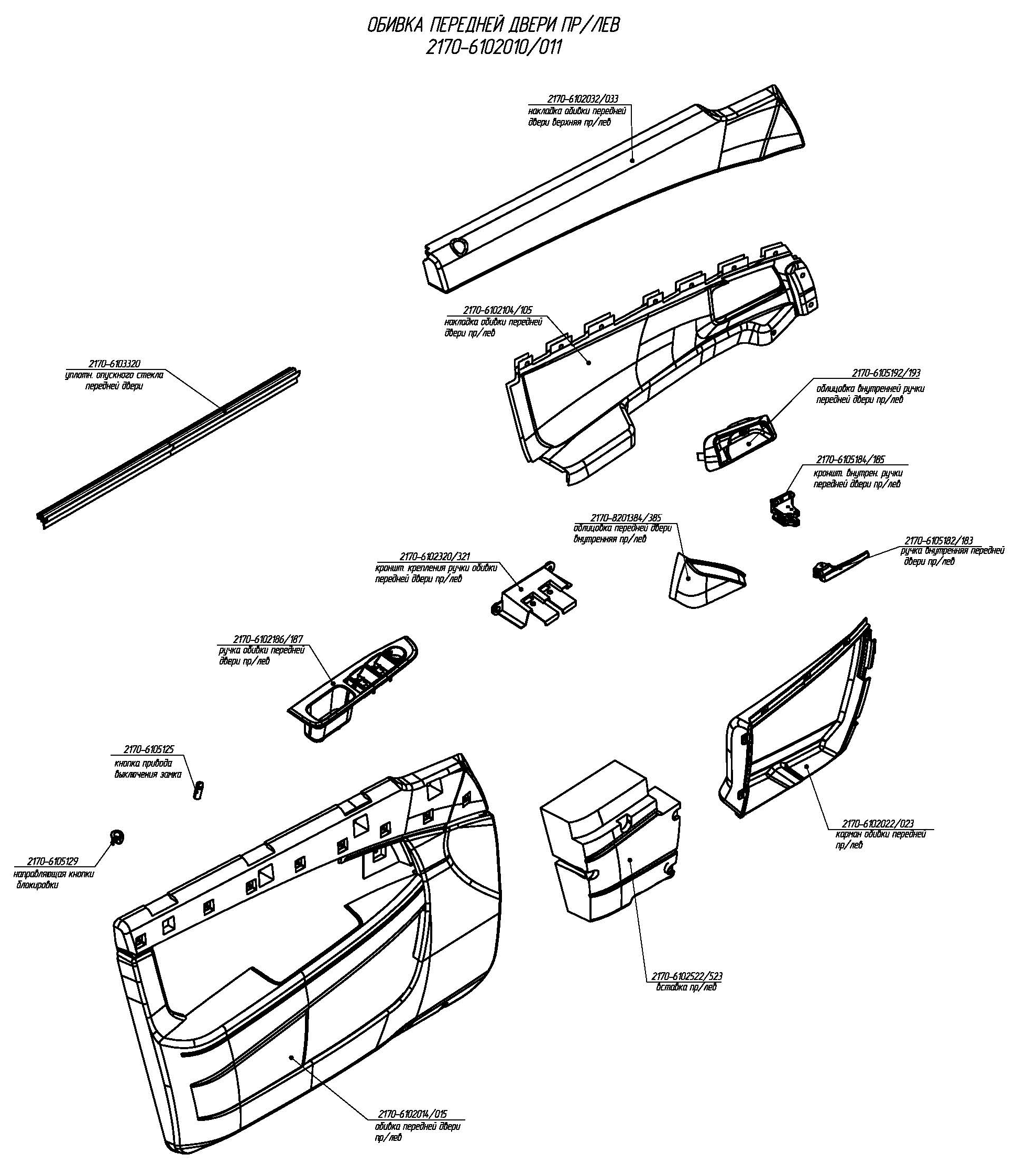

Обивка передней левой двери

Обивка передней двери левой

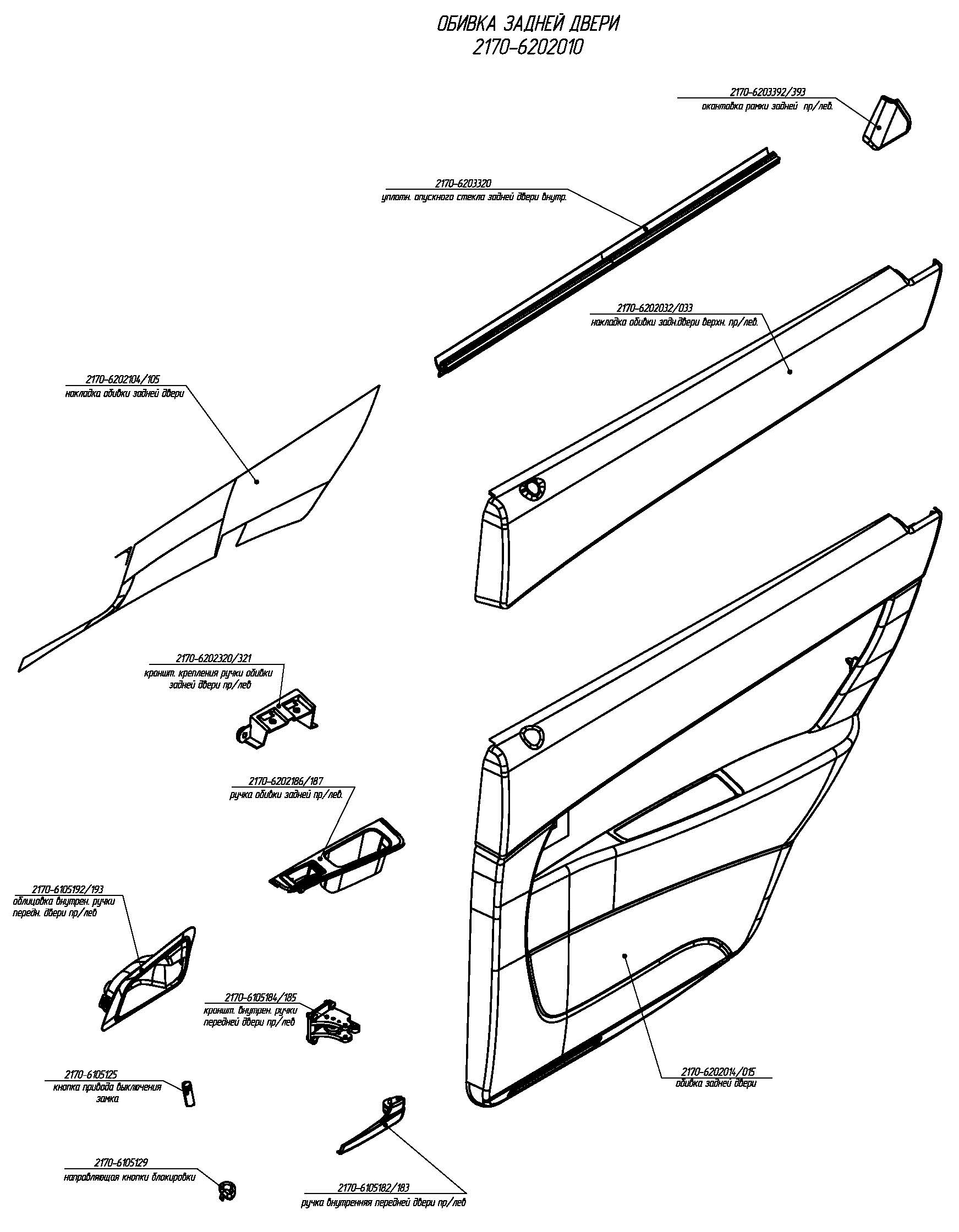

Обивка задней двери

2170 Обивка задней двери

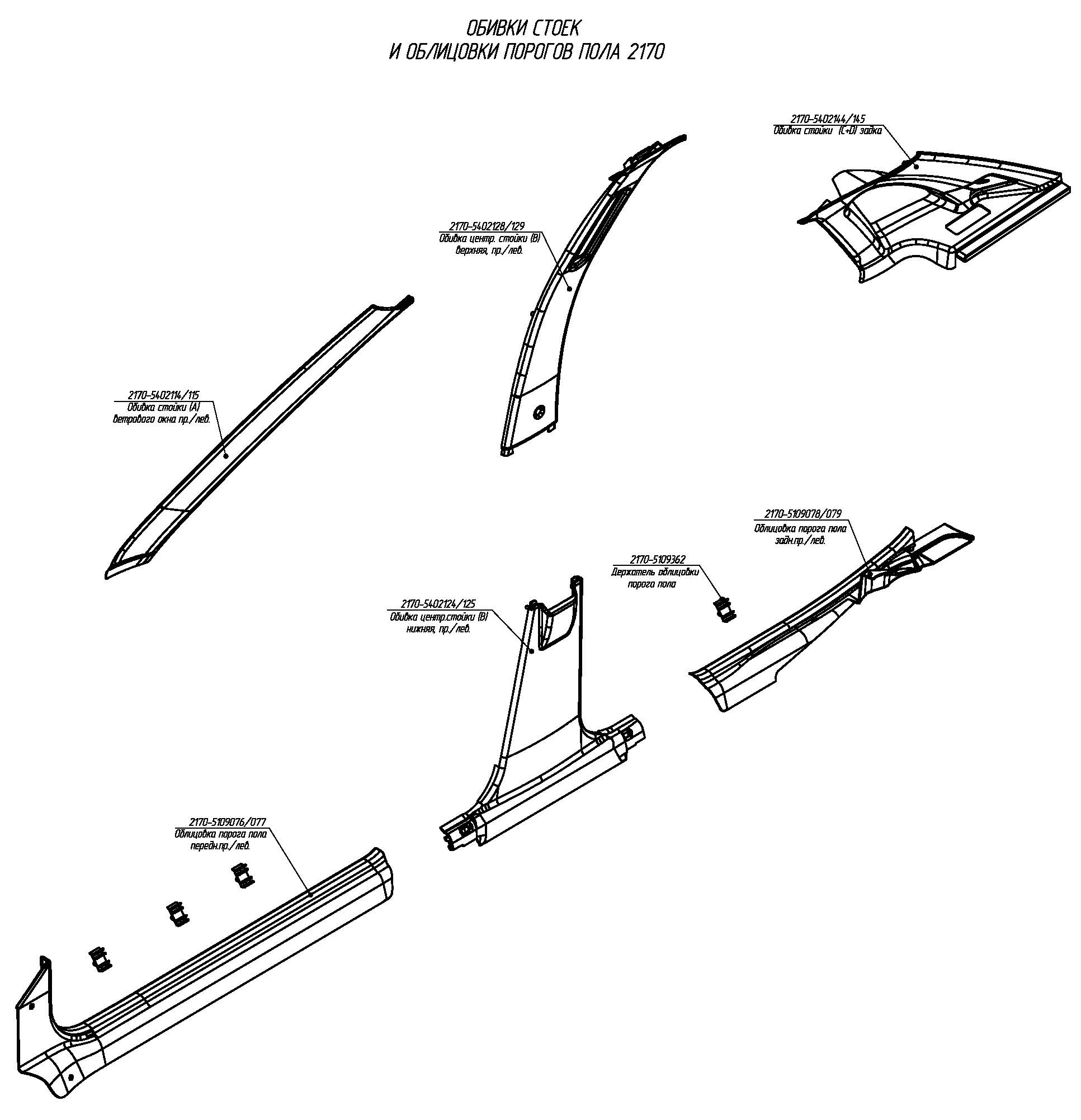

Обивки стоек и облицовки порогов пола

Обивки стоек и облицовки порогов пола 2170

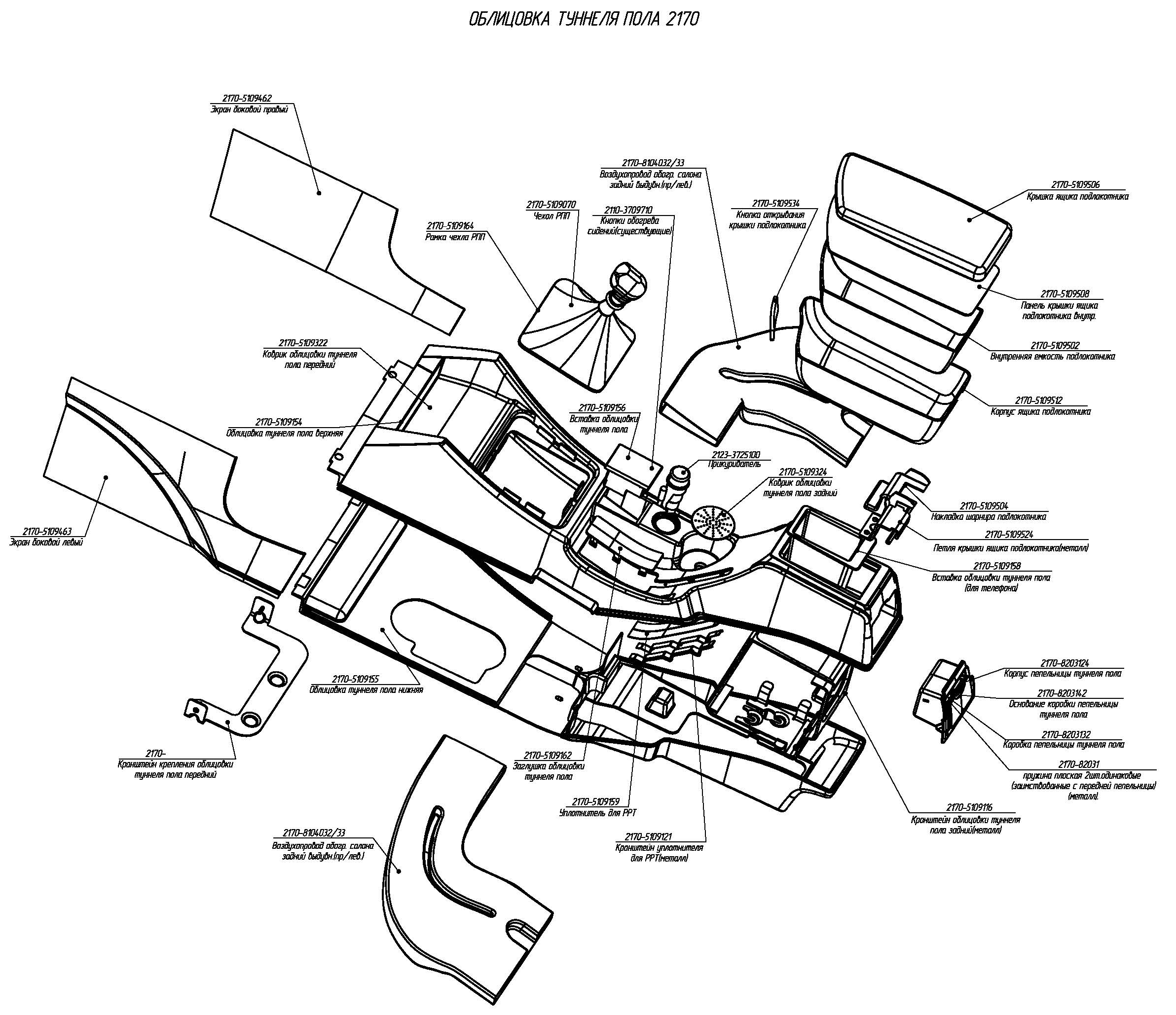

Облицовка туннеля пола

Облицовка туннеля пола 2170

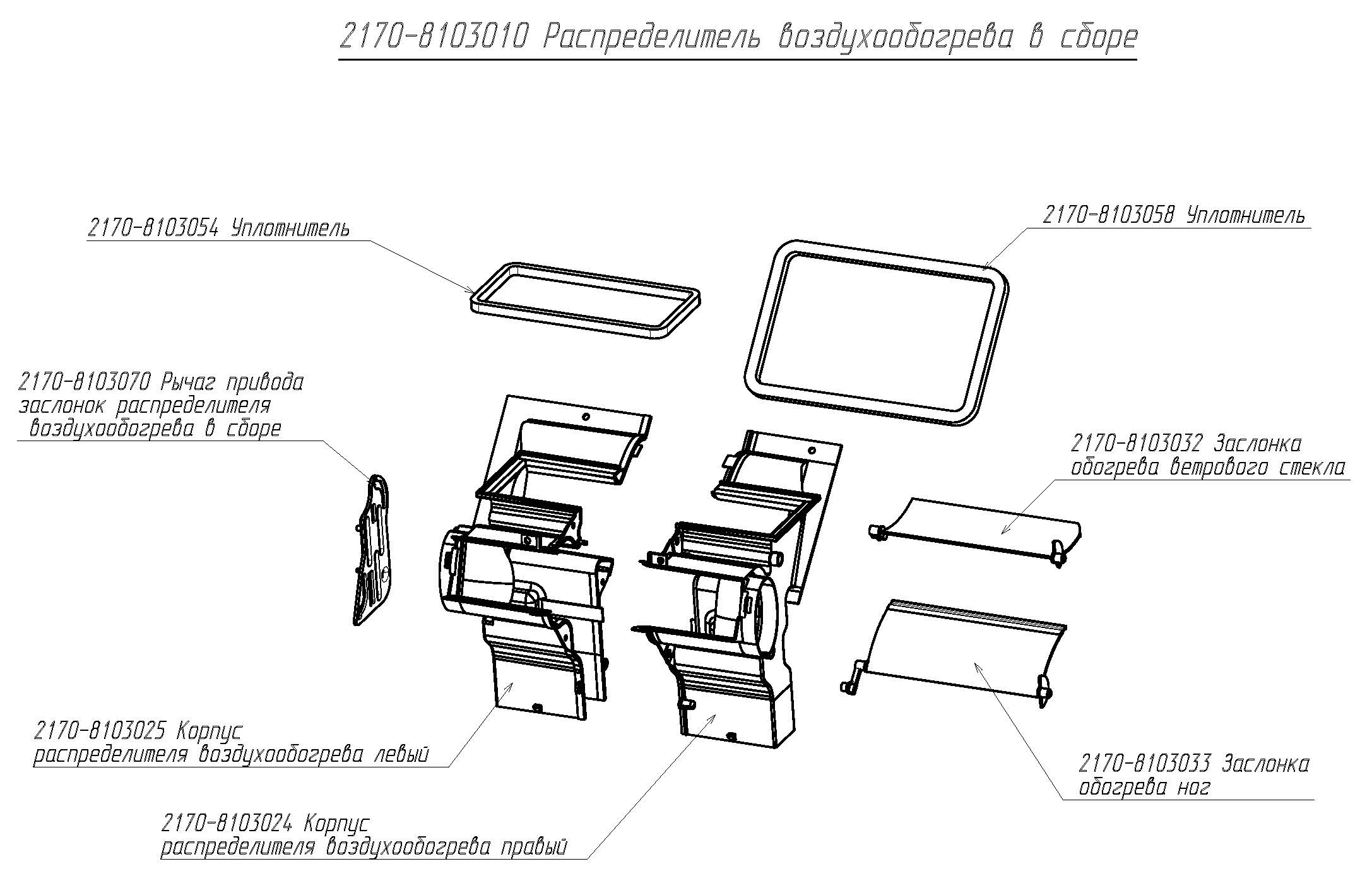

Распределитель воздухообогрева в сборе

2170 Распределитель воздухообогрева в сборе

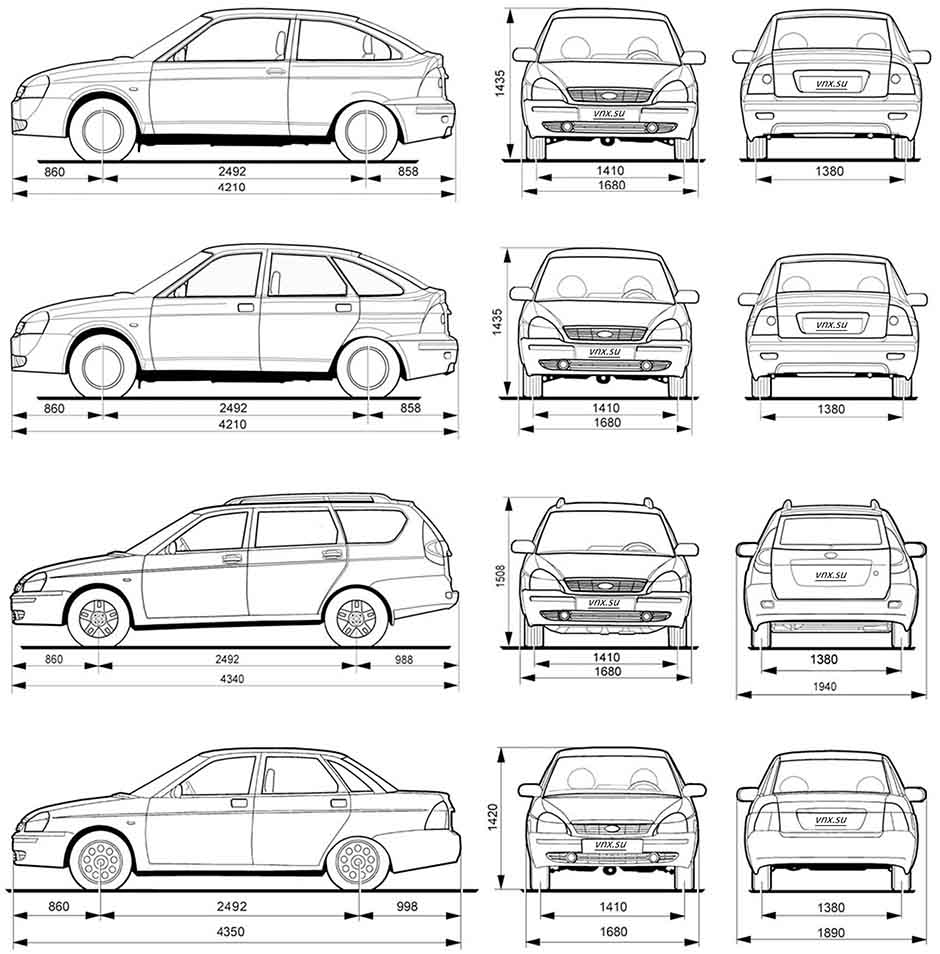

Габаритные размеры ВАЗ-2170 | ВАЗ-2171 | ВАЗ-2172 | ВАЗ-2173
Габаритные размеры Лада Приора
Основные технические характеристики Лада Приора ВАЗ-2170 седан 2007 с мотором 21114 1.6 литра
Спецификация Данные
Габариты (мм) и масса (кг)
Длина 4350
Ширина (без / с зеркалами) 1680 / 1890
Высота (загружен / пустой) 1420
Колёсная база 2492
Дорожный просвет (клиренс) 170⇒135
Снаряжённая масса 1088
Полная масса 1578
Двигатель
Тип Бензиновый, жидкостного охлаждения, четырехтактный, 21114
Количество цилиндров 4-цилиндровый, рядный, 8V, SOHC с верхним расположением одного распредвала
Диаметр цилиндра 82.0 мм
Ход поршня 75.6 мм
Объём 1597 см³
Система питания Распределенный впрыск топлива
Атмосферный
Степень сжатия 9.5:1
Максимальная мощность 59.5 кВт (81 л.с.) при 5200 об/мин
Максимальный крутящий момент 122 Нм при 2500 об/мин
Трансмиссия
Сцепление Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
КПП МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода
О Книге
  • Название: Особенности компоновки электрооборудования, проводки и салон автомобиля «Лада Приора»
  • Бензиновые двигатели: ВАЗ-21114 8-клапанный 1.6 л (1598 см³) 81 л.с./59.5 кВт и ВАЗ-21126 16-клапанный 1.6 л (1598 см³) 97.9 л.с./72 кВт
  • Выпуск: с 2007 года
  • Серия: «ОАО АВТОВАЗ»
  • Год издания: 2010
  • Автор: Коллектив авторов
  • Издательство: «ИТЦ АВТО»
  • Формат: PDF
  • Страниц в книге: 84
  • Размер: 128.91 МБ
  • Язык: Русский
  • Количество электросхем: 0
  • Ссылка для скачивания: Файлообменник
ВАЗ-2170 Особенности компоновки электрооборудования, проводки и салон
