Skoda Roomster A05 (Typ 5J)/ Praktik (Typ 5J8) MPV с бензиновыми двигателями: CBZB TSI/BlueMotion 1.2 л (1197 см³) 105 л.с./77 кВт, CGGA 1.4 л MPI (1390 см³) 86 л.с./63 кВт, BSE MPI 1.6 л (1595 см³) 105 л.с./77 кВт и дизельными BNM/BNV/BMS 1.4 л TDI (1422 см³) 69-80 л.с./51-59 кВт, AXR/BSW/BLS 1.9 л TDI (1968 см³) 100-105 л.с./74-77 кВт; Руководство по эксплуатации, техническому обслуживанию и ремонту (без глав 1-6 и 11). Регулярные и периодические проверки, помощь в дороге и гараже, система определения неисправностей, технические характеристики, электросхемы, контрольные размеры кузова, диагностика, особенности конструкции. Шкода Румстер и Практик с кузовами универсал повышенной вместимости и фургон переднеприводные модели выпуска с 2006 по 2014 год

Skoda Roomster A05 руководство по эксплуатации (издание 2014 11) Здесь

Skoda Roomster A05 руководство по эксплуатации (издание 2012)

Skoda Roomster A05 руководство по эксплуатации (издание 2010)

Skoda Roomster A05 (Typ 5J) руководство программа самообучения - Знакомство с автомобилем



Безопасный доступ в мир Web3: преимущества торговли на Binance P2P

ЕСЛИ ВЫ ВИДИТЕ ОШИБКУ 406 Not Acceptable и не видите документ, то скорей всего у Вас IP РФ и его надо сменить, на любой другой страны, с помощью VPN ( Scribd и SlideShare блокируют посетителей с Российским IP).

Видео Skoda Roomster / Praktik замена фильтра салона и как найти номер двигателя (Шкода Румстер и Практик 06-14)

Škoda Roomster / Praktik общая информация (Шкода Румстер и Практик 2006-2014)

Škoda Roomster / Praktik (Шкода Румстер и Практик 2006-2014)

ЗАПРАВКА И ПРОВЕРКА ГЕРМЕТИЧНОСТИ СИСТЕМЫ ОХЛАЖДЕНИЯ ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СЛИВ
1. Открыть пробку для охлаждающей жидкости на расширительном бачке.

ВНИМАНИЕ При открытии расширительного бачка может произойти утечка горячего пара. Закрыв пробку тряпкой, осторожно открыть ее.
2. Снять нижний кожух двигателя.
3. Повернуть резьбовую пробку сливного отверстия (стрелка) на радиаторе в левую сторону, извлечь ее по направлен и ю назад; если нужно, надеть на штуцер вспомогательный шланг.
4. Для слива охлаждающей жидкости из двигателя следует отсоединить еще и шланги для охлаждающей жидкости масляного радиатора (стрелки) (только для дизельного двигателя объемом 1.4 л).
5. Снять передний шланг для охлаждающей жидкости на масляном радиаторе (стрелка) и слить оставшуюся охлаждающую жидкость (только для дизельного двигателя объемом 1.9 л).

ЗАПРАВКА
1. Надеть шланг для охлаждающей жидкости (стрелка) на масляный радиатор (только для дизельного двигателя объемом 1.9 л).
2. Завернуть резьбовую пробку сливного отверстия охлаждающей жидкости (стрелка).
3. Установить нижний кожух двигателя.
4. Вы брать охлаждающую жидкость среди жидкостей, предлагаемых в электронном каталоге оригинальных запчастей Skoda.
5. Подготовить требуемое количество охлаждающей жидкости в подходящей посудине, предварительно смешанной в правильной пропорции.
6. Установить шланги для охлаждающей жидкости на масляный радиатор (только для дизельного двигателя объемом 1.4 л).
7. налить охлаждающую жидкость до отметки максимума на расширительном бачке.
8. Закрыть расширительный бачок.
9. Запустить двигатель и оставить его работать до тех пор, пока не сработает вентилятор.
10. Проверить уровень охлаждающей жидкости и, в случае надобности, долить ее. У прогретого двигателя уровень охлаждающей жидкости должен находиться на отметке «max», а у холодного двигателя - в пределах отметок «min» и «max».

Примечание: Заправочный объем охлаждающей жидкости - около 5,0 литра.

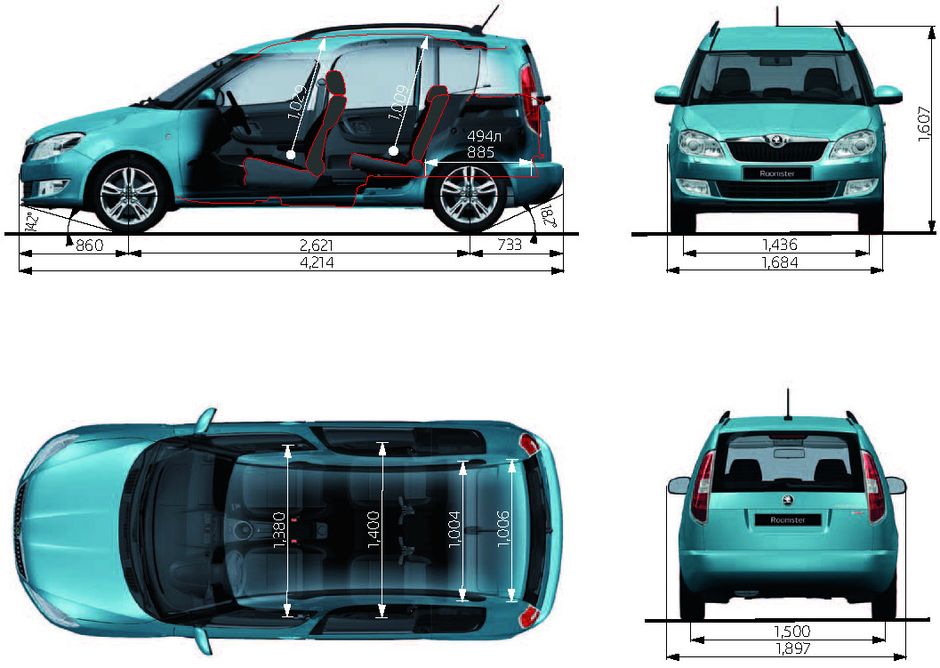

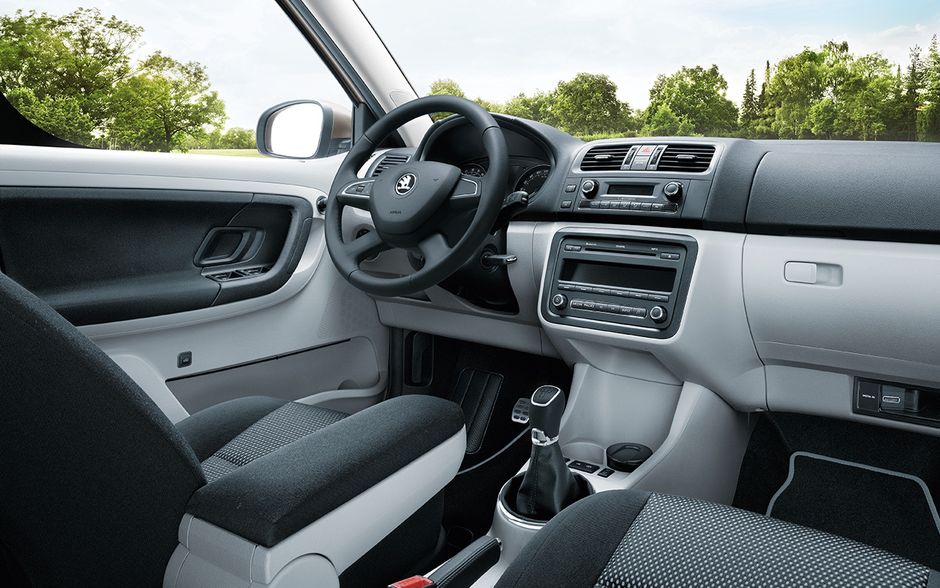

Škoda Roomster / Praktik interior dimensions (Шкода Румстер и Практик 2006-2014 размеры салона)Габаритные размеры Шкода Румстер и Практик 2006-2014 (dimensions Skoda Roomster)

Основные технические характеристики (General technical specifications) Skoda Roomster комплектации 2014 с мотором 1.2 литра

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4214
2 Ширина (без/с зеркалами) / Width 1684/1897
3 Высота (загружен/пустой) / Height 1607
4 Колёсная база / Wheelbase 2621
5 Дорожный просвет (клиренс) / Ground clearance 140
6 Снаряжённая масса / Total (curb) weight 1371
Полная масса / Gross (max.) weight 1726
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, CBZB
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 8V, SOHC с верхним расположением одного распредвала
9 Диаметр цилиндра / Bore 71.0 мм
10 Ход поршня / Stroke 75.6 мм
11 Объём / Engine displacement 1197 см³
12 Система питания / Fuel supply, Aspiration Непосредственный впрыск топлива форсунками/ direct fuel injection TSI
Турбонаддув и охлаждение наддувочного воздуха
13 Степень сжатия / Compression ratio 10.0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 77 кВт (105 л.с.) при 5000 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 175 Нм при 1500-4100 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Двухдисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type DSG7 механическая с автоматическим переключением семиступенчатая

О Книге

  • Название: Škoda Roomster / Praktik Руководство по эксплуатации, техническому обслуживанию и ремонту
  • Бензиновые двигатели: CBZB TSI/BlueMotion 1.2 л (1197 см³) 105 л.с./77 кВт, CGGA 1.4 л MPI (1390 см³) 86 л.с./63 кВт, BSE MPI 1.6 л (1595 см³) 105 л.с./77 кВт и дизельными BNM/BNV/BMS 1.4 л TDI (1422 см³) 69-80 л.с./51-59 кВт, AXR/BSW/BLS 1.9 л TDI (1968 см³) 100-105 л.с./74-77 кВт
  • Выпуск с 2006 года
  • Серия: «Автолюбитель»
  • Год издания: 2013
  • Автор: Коллектив авторов
  • Издательство: «Ассоциация независимых издателей»
  • Формат: PDF
  • Страниц в книге: 168
  • Размер: 49.96 МБ
  • Язык: Русский
  • Количество электросхем: 47
Skoda Roomster A05 с бензиновыми двигателями: CBZB TSI/BlueMotion 1.2 л, CGGA 1.4 л MPI, BSE MPI 1.6 л и дизельными BNM/BNV/BMS 1.4 л TDI, AXR/BSW/BLS 1.9 л TDI; Руководство по эксплуатации, техбслуживанию и ремонту, электросхемы
