Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

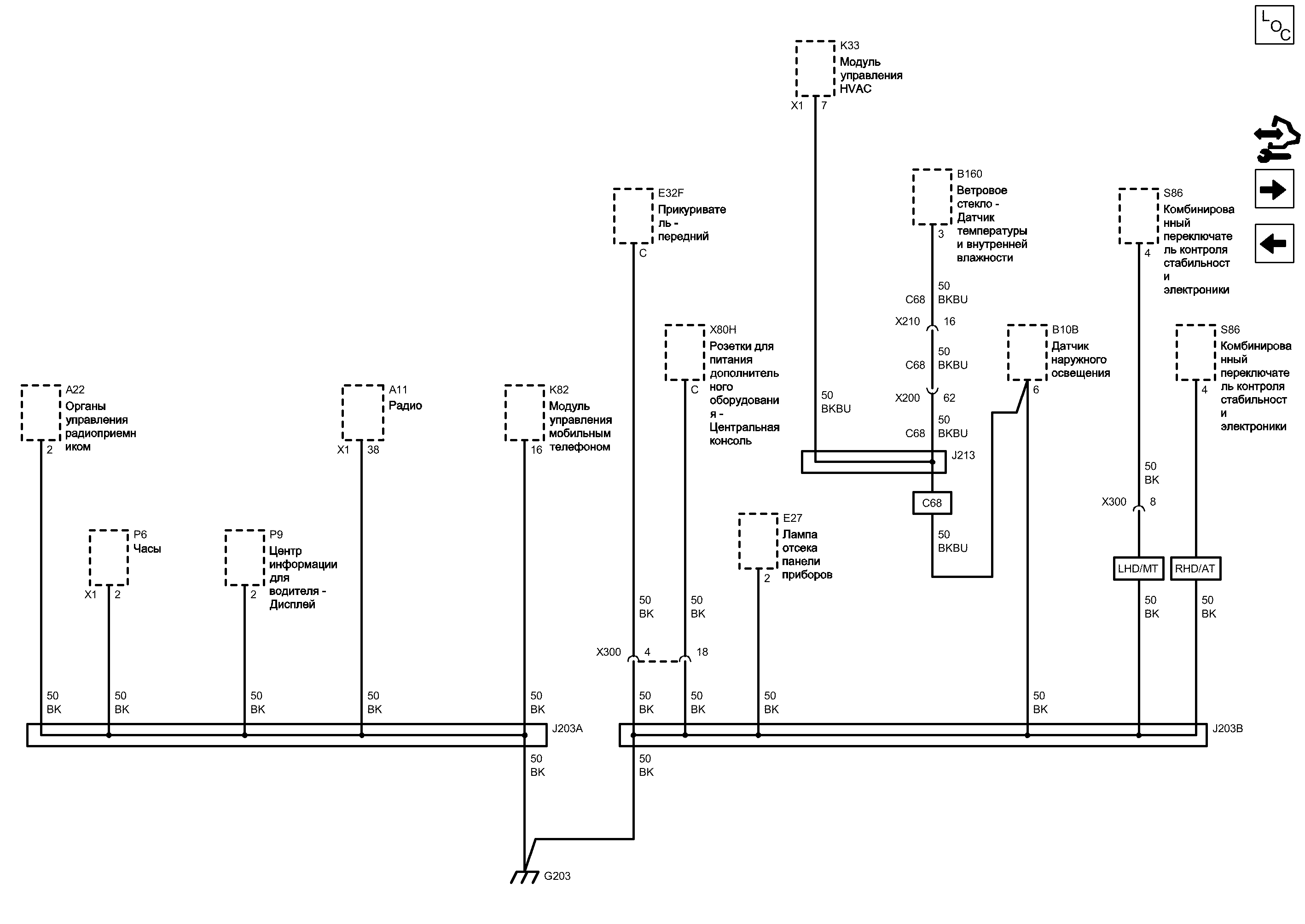

| Компоненты | |||
|---|---|---|---|
| a11 | Радио | k33 | Модуль управления hvac |
| a22 | Органы управления радиоприемником | k82 | Модуль управления мобильным телефоном |
| b10b | Датчик наружного освещения | p6 | Часы |
| b160 | Ветровое стекло - Датчик температуры и внутренней влажности | p9 | Центр информации для водителя - Дисплей |
| e27 | Лампа отсека панели приборов | s86 | Комбинированный переключатель контроля стабильности электроники |
| e32f | Прикуриватель - передний | x80h | Розетки для питания дополнительного оборудования - Центральная консоль |
| Разъемы | |||
|---|---|---|---|
| a11 (x1) | Радио x1 | p6 (x1) | Часы x1 |
| j203a | Соединение с виртуальной "землей" | x200 | Жгут проводов кузова и жгут проводов панели приборов |
| j203b | Соединение с виртуальной "землей" | x210 | Жгут проводов кузова и жгут проводов крыши |
| j213 | Жгут проводов панели приборов | x300 | Жгут проводов панели приборов и жгут проводов консоли |
| k33 (x1) | Модуль управления hvac x1 | ||
| Точки соединения с массой | |||
|---|---|---|---|
| g203 | Поперечина, панель приборов - позади аудиосистемы | ||
| Сокращения | |||
|---|---|---|---|
| c68 | ПЕРЕДНИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР С СИСТЕМОЙ hvac, АВТОМ., ЭЛЕКТРОННЫЕ ОРГАНЫ УПРАВЛЕНИЯ | rhd/at | С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ ИЛИ С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ |
| lhd/mt | ЛЕВОСТОРОННЕЕ УПРАВЛЕНИЕ ИЛИ АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ | ||
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | bkbu | Черный-Синий |
