Снятие и установка крышки
цилиндра замка
Снятие
Примечание
При снятии крышки цилиндра замка, не проворачивать отвертку и рычаг
вместе с ней.
1. Снять ручку двери.
2. Установить в отверстие в нижней части крышки плоскую отвертку (3) и
надавить на нее в направлении стрелки
«а», как показано на рисунке ниже.
3. Аккуратно отсоединить от зажимов в нижней части и переместить в
направлении стрелки «b» вместе с
отверткой крышку цилиндра замка (1), как показано на рисунке ниже.
4. Снять крышку с цилиндра замка.
Установка
1. Оттянуть ручку двери в сборе (1).
2. Установить крышку цилиндра замка, перемещая ее сверху вниз под
небольшим углом в направлении стрелки «а»,
как показано на рисунке ниже.
3. Надавить на нижнюю часть крышки цилиндра (2), чтобы окончательно
зафиксировать ее в зажимах, как показано
на рисунке ниже.
Снятие и установка цилиндра
замка
Снятие
Примечание
Цилиндр замка установлен только в водительской двери.

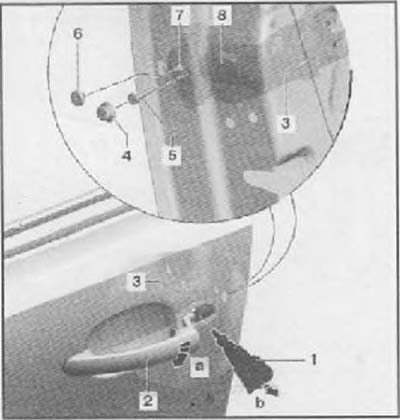

1. Извлечь заглушки (4) и (6), показанные на рисунке ниже.
2. Выкрутить болт крепления (5), как показано на рисунке ниже.
3. Полностью выкрутить болт крепления (7), чтобы можно было извлечь
цилиндр замка двери.
4. Оттянуть ручку двери (2). показанную на рисунке ниже.
5. Снять корпус цилиндра замка (1) с монтажного кронштейна (3), под
углом и в направлении стрелки «b», как
показано на рисунке ниже.
Установка

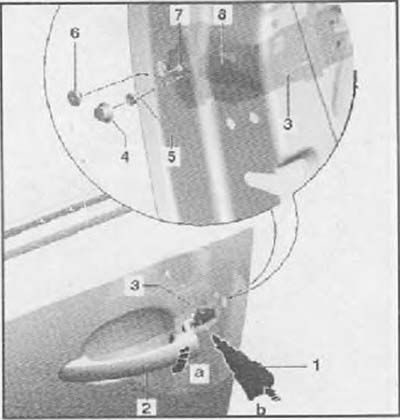

1. Оттянуть, показанную на рисунке ниже, ручку открытия двери (2), а
направлении стрелки «а».
2. Установить корпус цилиндра замка (1) под определенным углом - в
направлении стрелки «b» - в монтажный
кронштейн (3), как показано на рисунке ниже.
3. Установить и затянуть болты крепления (5) и (7), прикладывая момент
затяжки в 3.5 Нм.
Примечание
При креплении корпуса цилиндра замка болтами, его необходимо прижимать к
панели передней двери
4. Далее установка производится в последовательности обратной
снятию.
Снятие и установка крышки ручки
(без цилиндра замка)
Снятие

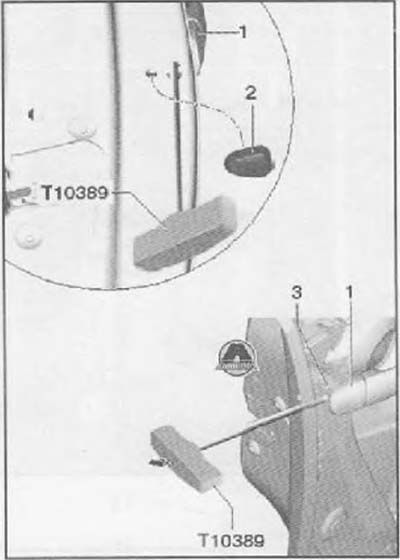

1. Извлечь заглушку на торце двери (2), как показано на рисунке ниже
2. Вставить в дверь, через сервисное отверстие специальное
приспособление (Т10389) длиной примерно 55 мм,
так, чтобы конец приспособления оказался под зажимами крышки ручки (3),
как показано на рисунке ниже
3. Потянуть в направлении стрелки специальное приспособление (Т10389),
чтобы расфиксировать зажимы крышки
ручки, как показано на рисунке ниже.

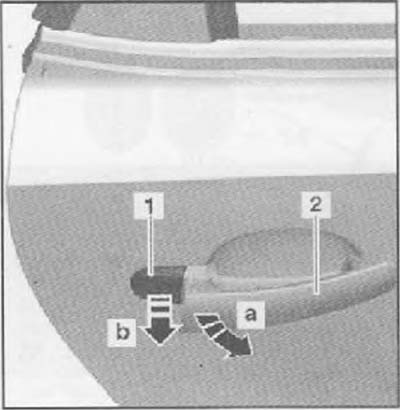

4. Оттянуть ручку открытия двери (2) в направлении стрелки «а», как
показано на рисунке ниже.
5. Снять крышку ручки (1) с монтажного кронштейна, переместив ее в
направлении стрелки «b», как показано на
рисунке ниже.
Установка
1. Оттянуть ручку открытия двери (2) в направлении стрелки «а», как
показано на рисунке ниже.
2. Установить и прижать крышку ручки (1) к монтажному кронштейну в
направлении стрелки «b» как показано на
рисунке ниже.

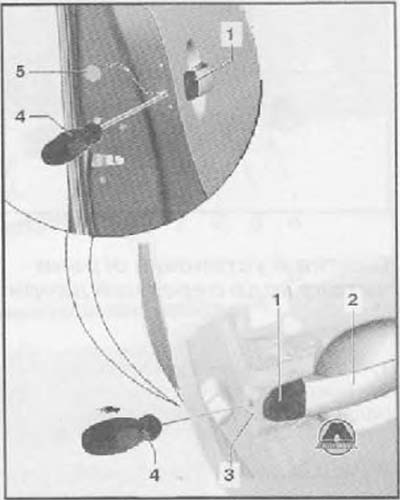

3. Установить, через сервисное отверстие в торце двери плоскую отвертку
(4) в фиксирующий зажим (3)
монтажного кронштейна, как показано на рисунке ниже.
4. Надавить на крышку ручки (1).
5. Надавить на отвертку в направлении стрелки, пока зажимы не
зафиксируются.
6. Установить, показанную на рисунке ниже, заглушку сервисного отверстия
(5).
Снятие и установка ручки
двери
Снятие
1. Извлечь цилиндр замка (если дверь водительская) или крышку ручки
(если дверь пассажирская) (подробнее, см
соответствующий раздел в данной главе).

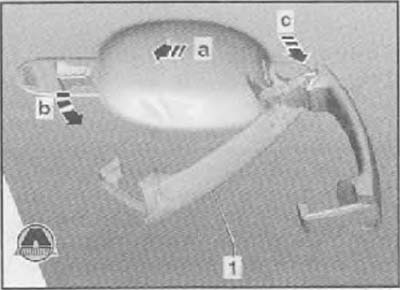

2. Переместить ручку открытия двери (1) аккуратно в направлении задней
части автомобиля (стрелка «а»), чтобы
отсоединить от опоры монтажного кронштейна, как показано на рисунке
ниже.
3. Оттянуть ручку открытия двери наружу (в направлении стрелки «b»), как
показано на рисунке ниже.
4. Извлечь ручку открытия двери из монтажного кронштейна (2), потянув ее
в направлении стрелки «с», как
показано на рисунке ниже.
Установка

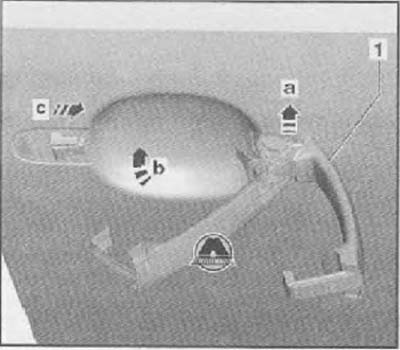

1. Установить ручку открытия двери (1) в монтажный кронштейн, под углом,
в направлении стрелки «а», как
показано на рисунке ниже.
2. Повернуть и переместить ручку (1) в направлении стрелки «b», как
показано на рисунке ниже.
3. Прикладывая усилие, переместить ручку в направлении передней части
двери (стрелка «с»), чтобы
зафиксировать ее в опоре монтажного кронштейна, как показано на рисунке
ниже.
4. Установить цилиндр замка двери (если дверь водительская) или крышку
ручки двери (если дверь
пассажирская).
