chevrolet-holden_cruze, год выпуска 2009

Cruze

GMDE Start Page

Load static TOC

Load dynamic TOC

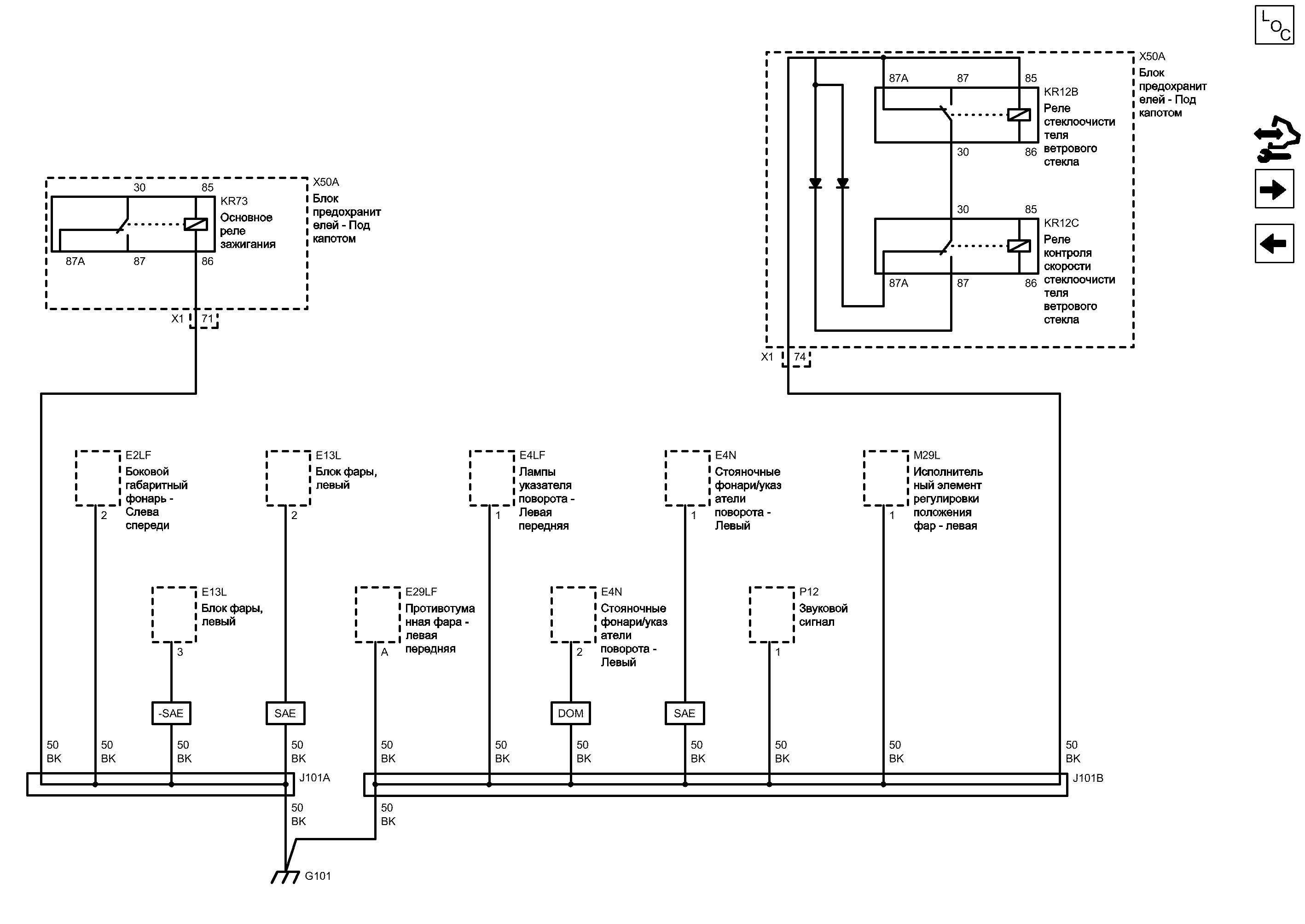

Компоненты
e2lf	Боковой габаритный фонарь - Слева спереди	kr12c	Реле контроля скорости стеклоочистителя ветрового стекла
e4lf	Лампы указателя поворота - Левая передняя	kr73	Основное реле зажигания
e4n	Стояночные фонари/указатели поворота - Левый	m29l	Исполнительный элемент регулировки положения фар - левая
e13l	Блок фары, левый	p12	Звуковой сигнал
e29lf	Противотуманная фара - левая передняя	x50a	Блок предохранителей - Под капотом
kr12b	Реле стеклоочистителя ветрового стекла

Разъемы
j101a	Соединение с виртуальной "землей"	x50a (x1)	Блок предохранителей - Под капотом x1
j101b	Соединение с виртуальной "землей"

Точки соединения с массой
g101	Моторный отсек - Передняя часть, слева

Сокращения
dom	СТРАНА - КОРЕЯ	-sae	СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
sae	СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

Цветовые коды
bk	Черный

Расположение деталей (узлов) Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Расположение деталей (узлов) Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт

Расположение деталей (узлов) Трехмерная схема жгутов
Электрическая схема Передний стеклоочиститель Контакт 74

Электрическая схема Передний стеклоочиститель Контакт 30
Электрическая схема Передний стеклоочиститель Контакт 85
Электрическая схема Передний стеклоочиститель Контакт 86
Электрическая схема Передний стеклоочиститель Контакт 87
Электрическая схема Передний стеклоочиститель Контакт 87A

Электрическая схема Передний стеклоочиститель Контакт 30
Электрическая схема Передний стеклоочиститель Контакт 85
Электрическая схема Передний стеклоочиститель Контакт 86
Электрическая схема Передний стеклоочиститель Контакт 87
Электрическая схема Передний стеклоочиститель Контакт 87A

Расположение деталей (узлов) Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Расположение деталей (узлов) Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт ЕВРОПА
Электрическая схема Регулировка положения фар Контакт 1
Электрическая схема Стояночные огни (1 из 2) Контакт 1

Расположение деталей (узлов) Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Внешний вид разъема и ремонт СТРАНА - КОРЕЯ
Электрическая схема Стояночные огни (1 из 2) Контакт 1
Электрическая схема Указатели поворота Контакт 1 - 1
Электрическая схема Указатели поворота Контакт 1 - 2

Расположение деталей (узлов) Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Внешний вид разъема и ремонт СТРАНА - КОРЕЯ
Электрическая схема Стояночные огни (1 из 2) Контакт 2 - 1
Электрическая схема Стояночные огни (1 из 2) Контакт 2 - 2
Электрическая схема Указатели поворота Контакт 2

Электрическая схема Регулировка положения фар Контакт 30
Электрическая схема Регулировка положения фар Контакт 85
Электрическая схема Регулировка положения фар Контакт 86
Электрическая схема Регулировка положения фар Контакт 87
Электрическая схема Внутреннее зеркало заднего вида Контакт 30
Электрическая схема Внутреннее зеркало заднего вида Контакт 85
Электрическая схема Внутреннее зеркало заднего вида Контакт 86
Электрическая схема Внутреннее зеркало заднего вида Контакт 87
Электрическая схема Внутреннее зеркало заднего вида Контакт 87A
Электрическая схема Выключатель зажигания БЕЗ УПРАВЛЕНИЯ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 30
Электрическая схема Выключатель зажигания БЕЗ УПРАВЛЕНИЯ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 85
Электрическая схема Выключатель зажигания БЕЗ УПРАВЛЕНИЯ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 86
Электрическая схема Выключатель зажигания БЕЗ УПРАВЛЕНИЯ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 87
Электрическая схема Выключатель зажигания БЕЗ УПРАВЛЕНИЯ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 87A
Электрическая схема Выключатель зажигания УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 30
Электрическая схема Выключатель зажигания УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 85
Электрическая схема Выключатель зажигания УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 86
Электрическая схема Выключатель зажигания УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 87
Электрическая схема Выключатель зажигания УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД Контакт 87A

Расположение деталей (узлов) Трехмерная схема жгутов
Электрическая схема Регулировка положения фар Контакт 71
Электрическая схема Внутреннее зеркало заднего вида Контакт 71

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Электрическая схема Стояночные огни (1 из 2) Контакт 2

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт ПРОТИВОТУМАННАЯ ФАРА
Электрическая схема Передние противотуманные фары Контакт A

Расположение деталей (узлов) Трехмерная схема жгутов
Электрическая схема Звуковой сигнал Контакт 1

Расположение деталей (узлов) Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт ЕВРОПА
Электрическая схема Указатели поворота Контакт 1

Расположение деталей (узлов) Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Расположение деталей (узлов) Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Внешний вид разъема и ремонт СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Электрическая схема Фары СТРАНЫ - СЕВЕРНАЯ АМЕРИКА Контакт 2
Электрическая схема Фары СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ Контакт 2

Расположение деталей (узлов) Трехмерная схема жгутов БЕЗ КОЖАНОЙ ОТДЕЛКИ СИДЕНЬЯ (TBD1-GSV)(GMDAT)
Расположение деталей (узлов) Трехмерная схема жгутов ЕВРОПА
Внешний вид разъема и ремонт СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Внешний вид разъема и ремонт СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Электрическая схема Фары СТРАНЫ - СЕВЕРНАЯ АМЕРИКА Контакт 3
Электрическая схема Фары СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ Контакт 3

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт

Справочные данные по контроллерам

Перечень основных электрических компонентов
