Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

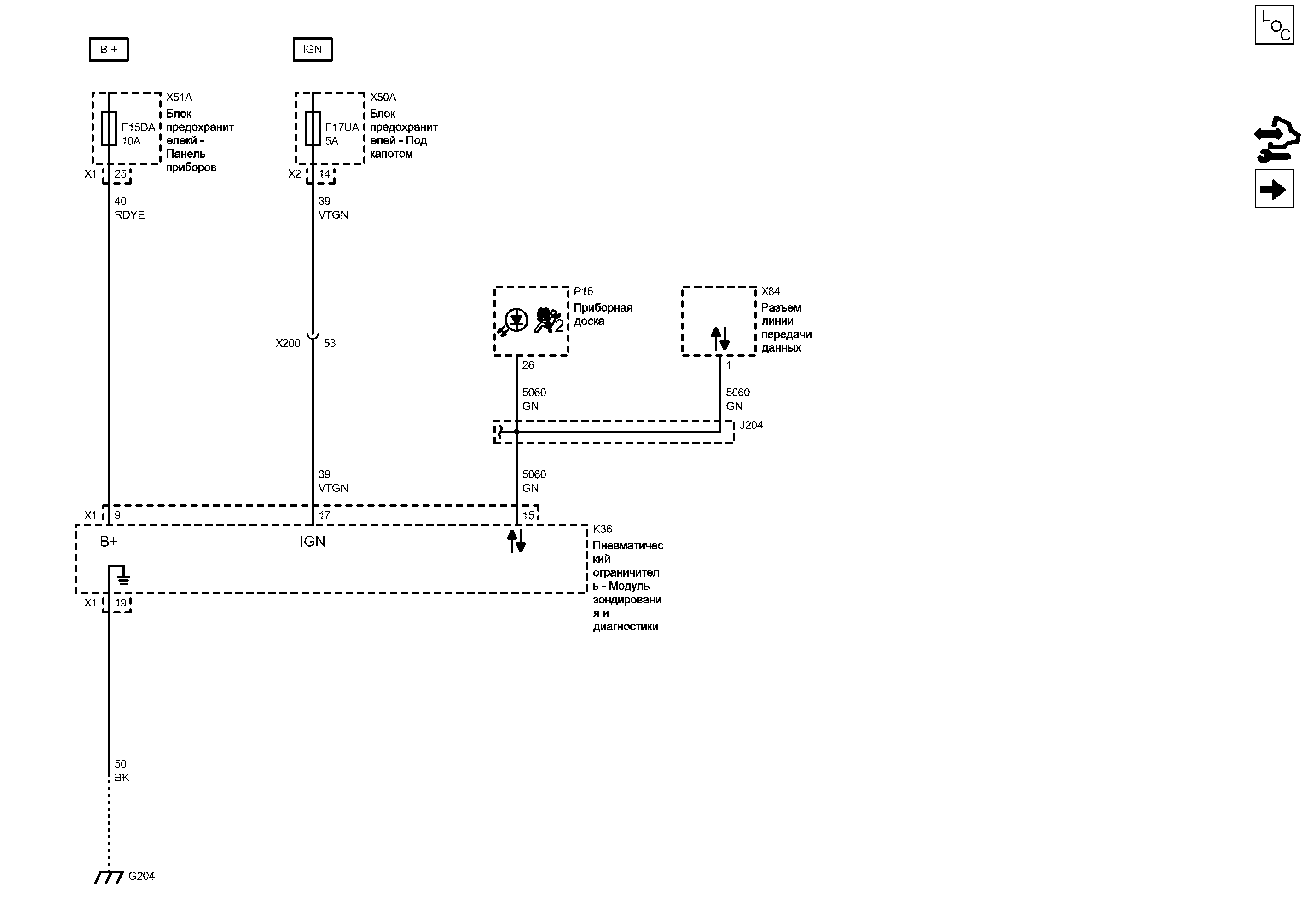

| Компоненты | |||
|---|---|---|---|
| f15da | Предохранитель | x50a | Блок предохранителей - Под капотом |
| f17ua | Предохранитель | x51a | Блок предохранителекй - Панель приборов |
| k36 | Пневматический ограничитель - Модуль зондирования и диагностики | x84 | Разъем линии передачи данных |
| p16 | Приборная доска | ||
| Разъемы | |||
|---|---|---|---|
| j204 | Жгут проводов панели приборов | x51a (x1) | Блок предохранителекй - Панель приборов x1 |
| k36 (x1) | Пневматический ограничитель - Модуль зондирования и диагностики x1 | x200 | Жгут проводов кузова и жгут проводов панели приборов |
| x50a (x2) | Блок предохранителей - Под капотом x2 | ||
| Точки соединения с массой | |||
|---|---|---|---|
| g204 | Поперечина, панель приборов - справа | ||
| Сокращения | |||
|---|---|---|---|
| b + | Напряжение аккумуляторной батареи | ign | Выключатель зажигания |
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | rdye | Красный-Желтый |
| gn | Зеленый | vtgn | Фиолетовый-Зеленый |
