Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

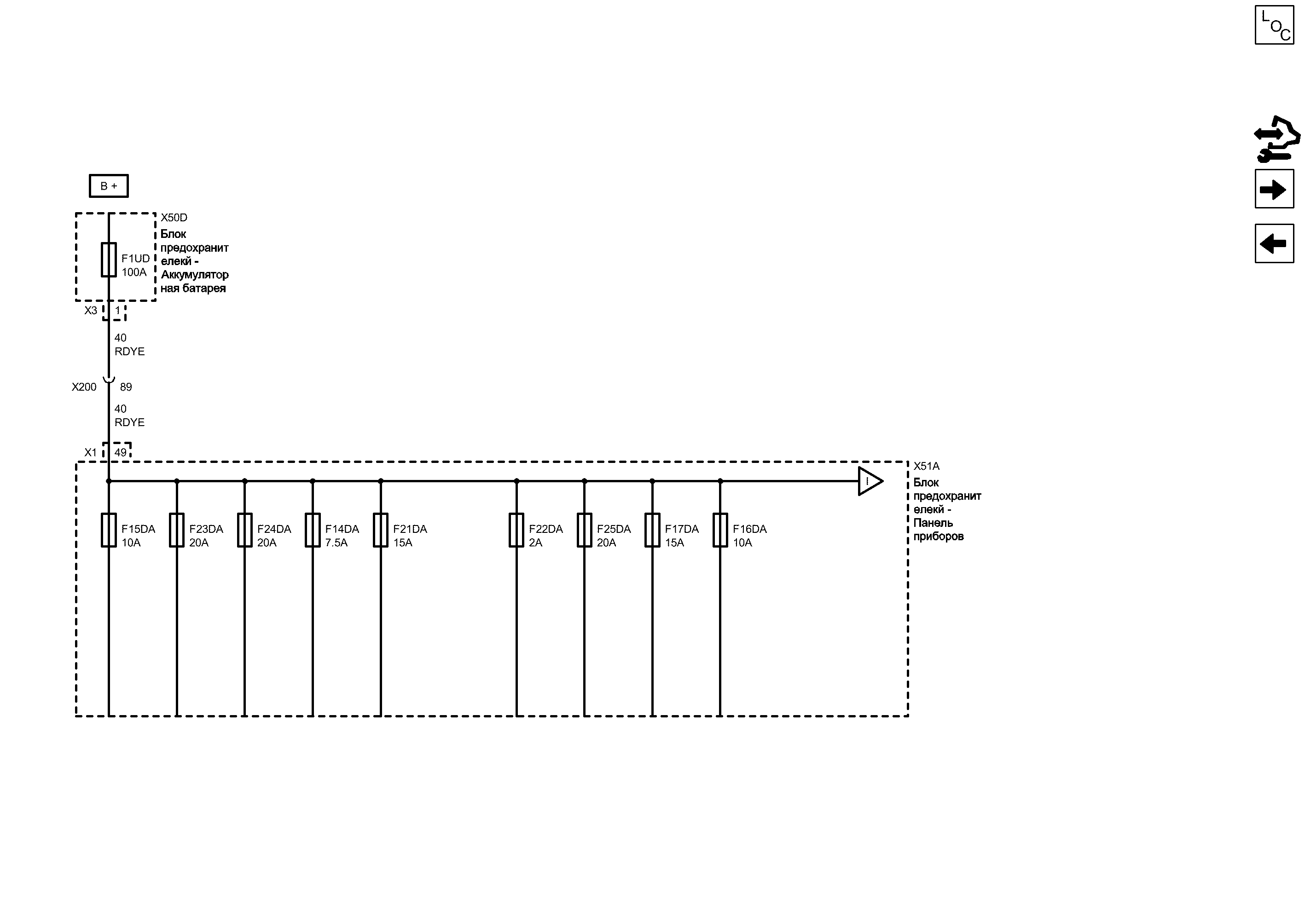

| Компоненты | |||
|---|---|---|---|
| f1ud | Предохранитель | f22da | Предохранитель |
| f14da | Предохранитель | f23da | Предохранитель |
| f15da | Предохранитель | f24da | Предохранитель |
| f16da | Предохранитель | f25da | Предохранитель |
| f17da | Предохранитель | x50d | Блок предохранителекй - Аккумуляторная батарея |
| f21da | Предохранитель | x51a | Блок предохранителекй - Панель приборов |
| Разъемы | |||
|---|---|---|---|
| x50d (x3) | Блок предохранителекй - Аккумуляторная батарея x3 | x200 | Жгут проводов кузова и жгут проводов панели приборов |
| x51a (x1) | Блок предохранителекй - Панель приборов x1 | ||
| Сокращения | |||
|---|---|---|---|
| b + | Напряжение аккумуляторной батареи | ||
| Цветовые коды | |||
|---|---|---|---|
| rdye | Красный-Желтый | ||
