Комплектации автомобилей «Лада Приора»

Комплектации автомобилей «Лада Приора»
• Двигатель:
– 21126 (1.6 л 16 кл с облегченным КШМ)
• Нормы токсичности:
– ЕВРО-III для рынка России
– ЕВРО-IV для зарубежных рынков
• Система управления двигателем:
- Контроллер М7.9.7, механическая дроссельная заслонка
- Контроллер М17.9.7, дроссельная заслонка с электроприводом
(начиная с 2009 г)

Требования Европейского законодательства по токсичности отработавших газов
Год Нормы CO, г/км HC, г/км Nox, г/км
1993 Евро-I 3.16 1.13
1996 Евро-II 2.2 0.5
2000 Евро-III 2.3 0.2 0.15
2005 Евро-IV 1.0 0.1 0.08
Дополнительные требования Европейского законодательства
  Евро-II Евро-III Евро-IV
Ограничение по испарениям топлива из систем автомобиля   Да Да
Да Требования стандарта по токсичности ОГ должны выполняться в течение 80000 км 80000 км 100000 км
Специальные требования к бортовой диагностике Нет Да Да

Подсистемы электронной системы управления двигателем
• Подсистема топливоподачи
• Подсистема зажигания
• Подсистема поддержания оборотов холостого хода
• Подсистема нейтрализации отработавших газов
• Подсистема улавливания паров бензина
• Противоугонная система

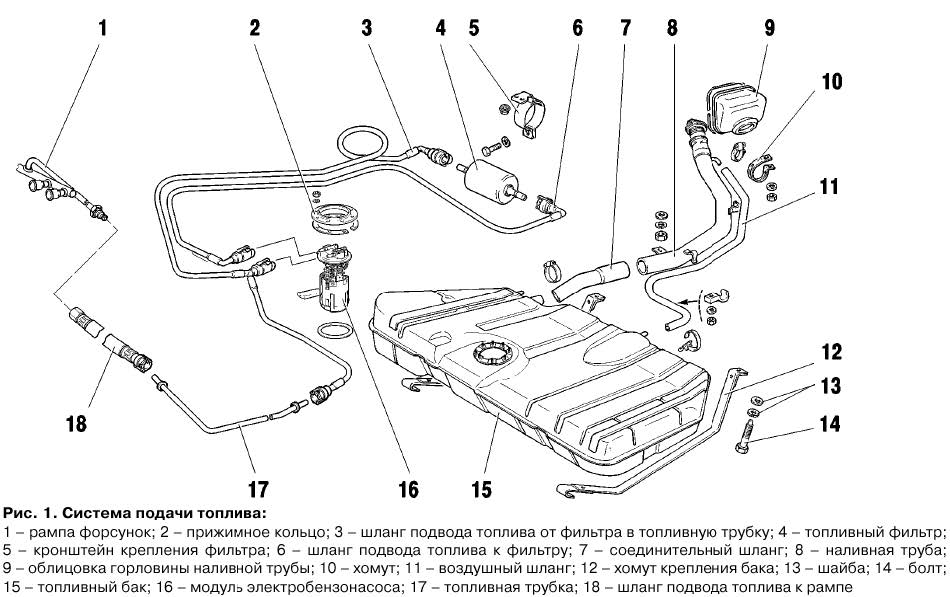

Система топливоподачи (бессливная)

Система топливоподачи (бессливная)

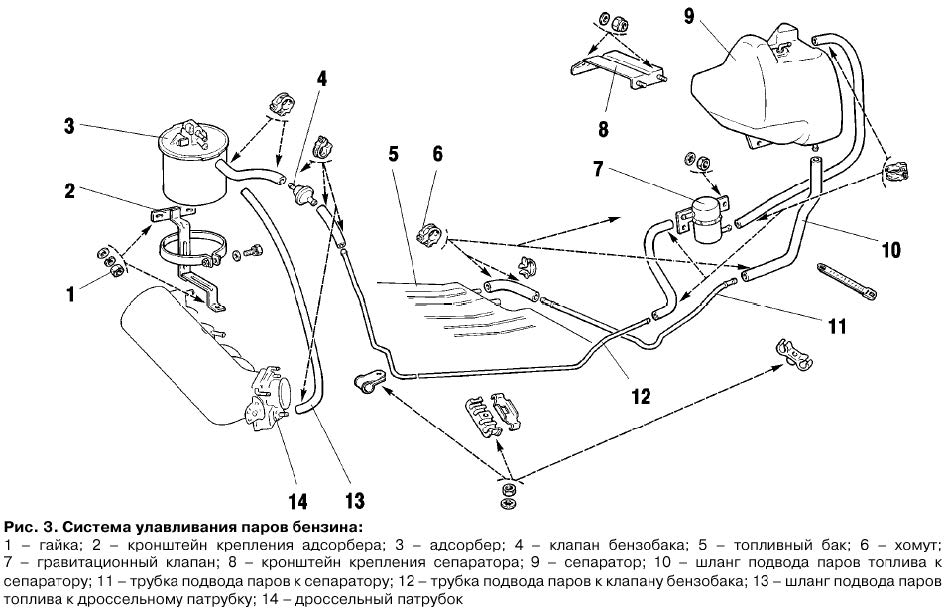

Система улавливания паров бензина

Система улавливания паров бензина
Система поддержания оборотов холостого хода
Поддержание заданных оборотов холостого хода обеспечивается:
• Коррекцией количества воздуха, подаваемого в цилиндр
• Коррекцией угла опережения зажигания
Информация, сохраняемая в EEPROM контроллера
• Идентификационные данные о контроллере и автомобиле
• Идентификационные данные о контроллере и автомобиле
• Коды автомобильной противоугонной системы
• Идентификационные данные о контроллере и автомобиле
• Коды автомобильной противоугонной системы
• Параметры эксплуатации автомобиля в гарантийный период
• Идентификационные данные о контроллере и автомобиле
• Коды автомобильной противоугонной системы
• Параметры эксплуатации автомобиля в гарантийный период
• Параметры адаптации
При замене штатного контроллера на контроллер с другого автомобиля необходимо выполнить «сброс контроллера с инициализацией» с помощью диагностического оборудования!
Идентификаторы ПО контроллеров
B1 - контроллер М7.9.7 производства ф. Bosch
А2 - контроллер «Январь7.2» производства АВТЭЛ
I2 - контроллер «Январь7.2» производства ИТЭЛМА
03E - 1.5 л, 8 кл, Евро II
05D - 1.6 л, 16 кл, Евро II
04D - 1.6 л, 8 кл, Евро II
20E - 1.7 л, 8 кл, Евро II
01C - 1.6 л, 8 кл, Евро II

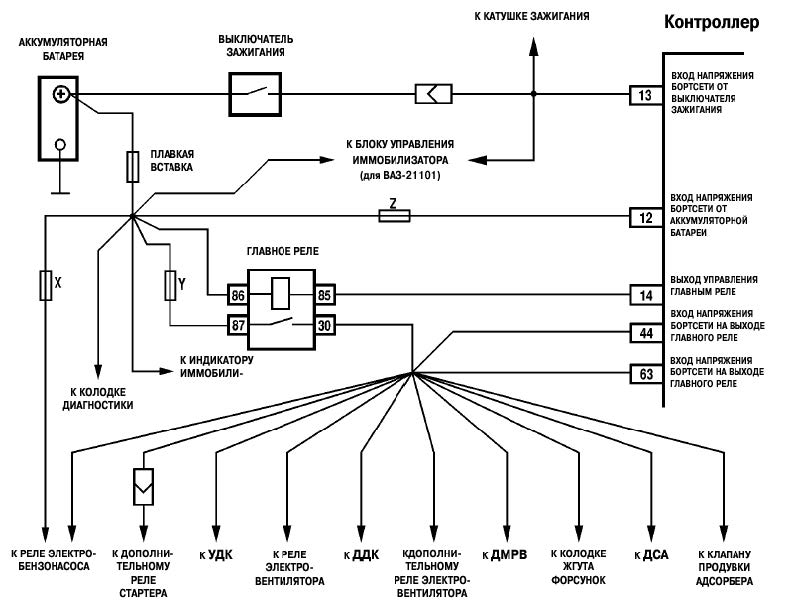

Главное реле

Главное реле

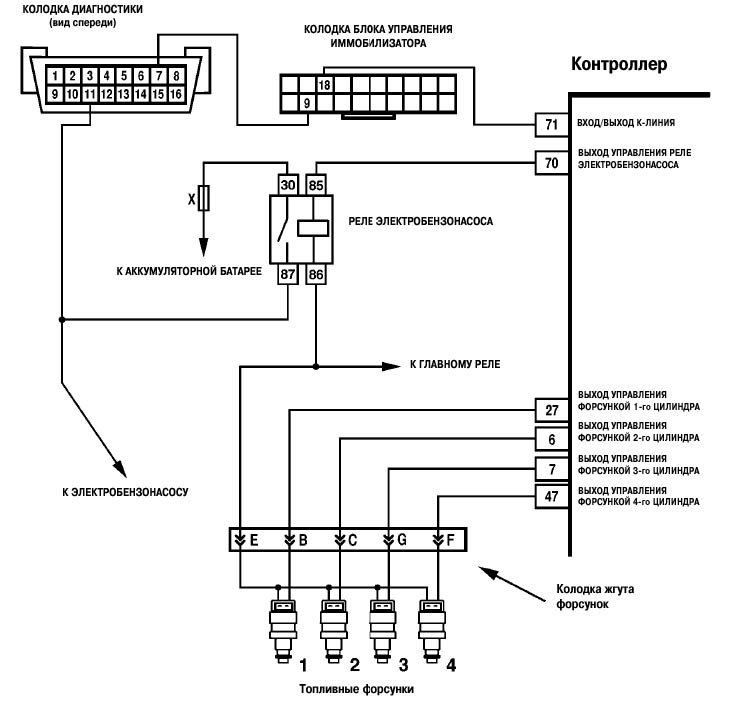

Реле бензонасоса

Реле бензонасоса

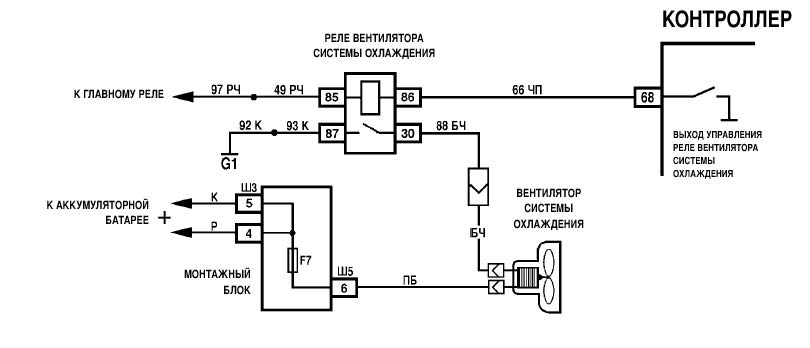

Реле вентилятора

Реле вентилятора

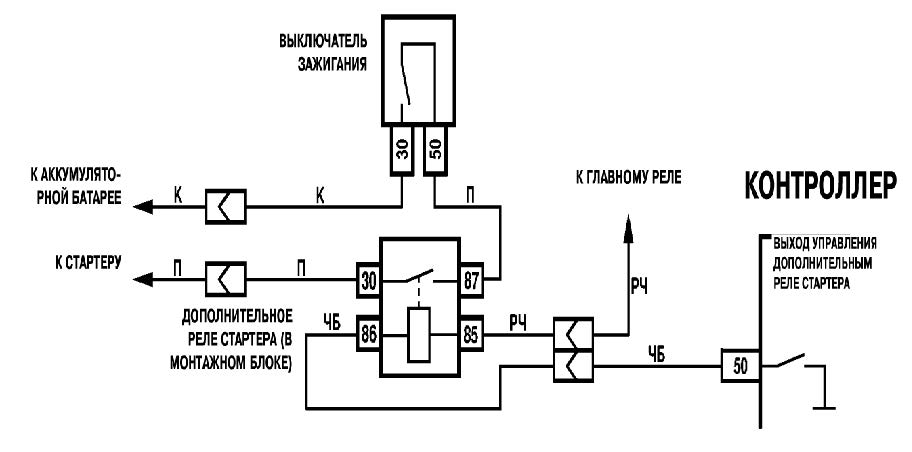

Дополнительное реле стартера

Дополнительное реле стартера
Габаритные размеры Лада Приора ВАЗ-2170, ВАЗ-2171, ВАЗ-2172 (dimensions Lada Priora)

Основные технические характеристики (General technical specifications Lada Priora) Лада Приора ВАЗ-2170 2009 года седан с мотором 21126 1.6 литра

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4350
2 Ширина (без/с зеркалами) / Width 1680/1890
3 Высота (загружен/пустой) / Height 1420
4 Колёсная база / Wheelbase 2492
5 Дорожный просвет (клиренс) / Ground clearance 135
6 Снаряжённая масса / Total (curb) weight 1088
Полная масса / Gross (max.) weight 1578
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, 21126
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 16V, DOHC с верхним расположением двух распредвалов
9 Диаметр цилиндра / Bore 82.0 мм
10 Ход поршня / Stroke 75.6 мм
11 Объём / Engine displacement 1597 см³
12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива Контроллер М17.9.7
Атмосферный
13 Степень сжатия / Compression ratio 9.5:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 72 кВт (97.9 л.с.) при 5600 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 145 Нм при 4000 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Особенности системы управления двигателем автомобиля «Лада Приора»
  • Бензиновые двигатели: ВАЗ-21114 8-клапанный 1.6 л (1598 см³) 81 л.с./59.5 кВт и ВАЗ-21126 16-клапанный 1.6 л (1598 см³) 97.9 л.с./72 кВт
  • Выпуск с 2007 года
  • Серия: «АВТОВАЗ»
  • Год издания: 2013
  • Автор: Коллектив авторов
  • Издательство: «ИТЦ АВТО»
  • Формат: PDF
  • Страниц в книге: 70
  • Размер: 45.19 МБ
  • Язык: Русский
  • Количество электросхем: 7
