Лада Ларгус с бензиновыми двигателями: К7М 8V 1.6 л (1598 см³) 84 л.с./62 кВт и К4М 16V 1.6 л (1598 см³) 105 л.с./77 кВт; Руководство по эксплуатации, техническому обслуживанию и ремонту. Советы по выбору запасных частей, полные технические характеристики, особенности эксплуатации и ремонта, устранения неисправностей в пути, более 3000 оригинальных фотографий, электросхемы, контрольные размеры кузова. Пошаговый ремонт в фотографиях легковой автомобиль малого класса LADA LARGUS с цельнометаллическими несущими кузовами пятидверный универсал повышенной вместимости пяти- и семиместный MPV переднеприводные модели RF-90 первого поколения выпуска с 2012 года

Lada Largus Устройство, обслуживание, диагностика, ремонт ЗДЕСЬ

Lada Largus Схемы электрических соединений автомобиля

Lada Largus Каталог деталей и сборочных единиц

Лада Ларгус и его модификаций Сервисная книжка автомобиля

Лада Ларгус Руководство пользователя аудиосистемой

Лада Ларгус Руководство по эксплуатации автомобиля и его модификаций

Автомобили Lada Largus руководство по эксплуатации состояние на 24 ноября 2014


загрузка...





Лада Ларгус видео замена переднего подшипника ступицы и тест-драйв (Lada Largus)

Лада Ларгус общая информация (Lada Largus)

Автомобиль повышенной вместимости LADA Largus представляет собой адаптированный к российскому рынку автомобиль Dacia Logan MCV 2006 года, выпускаемый в Румынии. Это совместный проект Renault и АвтоВАЗа на платформе В0. Серийное производство модели Largus началось в апреле 2012 года. Автомобиль LADA Largus выпускают в двух версиях: пяти- или семиместный универсал R90 повышенной вместимости и грузовой фургон F90. На автомобили Lada Largus устанавливают бензиновые двигатели объемом 1 ,6 л: 8-клапанный К7М мощностью 62 кВт (84 л.с.) и 16 - клапанный К4М мощностью 77 кВт (105 л.с.). Автомобили поставляют в трех основных комплектациях:
Стандарт (ЕО) - хромированные молдинги облицовки радиатора, регулировка рулевого колеса по высоте, подушка безопасности водителя, аудиоподготовка;
Норма (Е1) - антиблокировочная система тормозов (ABS), усилитель рулевого управления, рулевое колесо с хромированной накладкой, окрашенные в цвет кузова бампера, передние электростеклоподъемники, складывающаяся по частям спинка заднего сиденья, центральный замок, регулировка передних ремней безопасности по высоте;
- фронтальная подушка безопасности для переднего пассажира, электро стеклоподъемники в задних дверях, центральный замок с дистанционным управлением, рейлинги на крыше, окрашенные ручки дверей и боковые зеркала, бортовой компьютер, противотуманные фары, кондиционер, регулируемое по высоте сиденье водителя, окрашенные ручки дверей и боковые зеркала, зеркала с электроприводом и электрообогревом, багажная полка на обивке крыши, освещение вещевого ящика. Кроме стандартных комплектаций дилеры предлагают широкий набор дополнительного оборудования и аксессуаров: кондиционер, боковые подушки безопасности передних сидений, литые диски колес, аудиосистему с CD- и МР3-проигрывателем.

Кузов автомобиля Lada Largus несущий, цельнометаллический, сварной конструкции с навесными передними крыльями, капотом, боковыми дверьми и двустворчатой дверью задка. Ветровое стекло и стекла створок двери задка вклеенные. Сиденье водителя регулируется в продольном направлении, по наклону спинки и высоте (в вариантном исполнении), сиденье переднего пассажира - в продольном направлении и по наклону спинки. Передние и заднее сиденья оборудованы регулируемыми по высоте подголовниками. Спинка второго ряда сидений может быть откинута вперед по частям в пропорции 1/3 и 2/3 (в комплектациях «Норма» и «Люкс»).

Трансмиссия выполнена по переднеприводной схеме с приводами передних колес, оснащенными шарнирами равных угловых скоростей. Коробка передач пятиступенчатая механическая. Передняя подвеска типа Макферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска автомобиля полузависимая, пружинная, с гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

Тормозные механизмы передних колес дисковые, вентилируемые, с плавающей скобой, задних - барабанные, с устройством автоматической регулировки зазоров между тормозными колодками и барабанами. В конструкции тормозной системы применяются вакуумный усилитель тормозов и антиблокировочная система (ABS). Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня - рейка и рулевой колонкой, регулируемой по углу наклона. В ступице рулевого колеса расположена фронтальная подушка безопасности. Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и всех пассажиров на задних сиденьях.

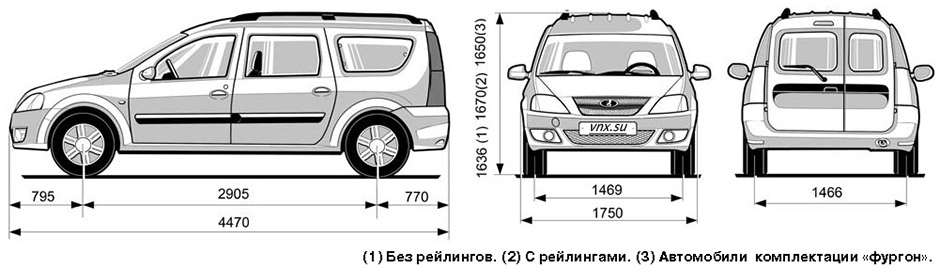

Габаритные размеры Лада Ларгус ВАЗ-RF90 (dimensions Lada Largus)

Основные технические характеристики (General technical specifications) Лада Ларгус КS0Y5L 2013 с мотором 1.6 литра

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4470
2 Ширина (без/с зеркалами) / Width 1750
3 Высота (загружен/пустой) / Height 1636/1670 - с рейлингами
4 Колёсная база / Wheelbase 2905
5 Дорожный просвет (клиренс) / Ground clearance 145
6 Снаряжённая масса / Total (curb) weight 1330-1370
Полная масса / Gross (max.) weight 1810-1850
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, К4М
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 16V, DOHC с верхним расположением двух распредвалов
9 Диаметр цилиндра / Bore 79.5 мм
10 Ход поршня / Stroke 80.5 мм
11 Объём / Engine displacement 1598 см³
12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива
Атмосферный
13 Степень сжатия / Compression ratio 9.8:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 77 кВт (105 л.с.) при 5750 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 148 Нм при 3750 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type Renault JR5 МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Lada Largus Руководство по эксплуатации, техническому обслуживанию и ремонту
  • Бензиновые двигатели: К7М 8V 1.6 л (1598 см³) 84 л.с./62 кВт и К4М 16V 1.6 л (1598 см³) 105 л.с./77 кВт
  • Выпуск с 2012 года
  • Серия: «Ремонт без проблем»
  • Год издания: 2012
  • Автор: Коллектив авторов
  • Издательство: «Ассоциация независимых издателей»
  • Формат: PDF
  • Страниц в книге: 321
  • Размер: 194.31 МБ
  • Язык: Русский
  • Количество электросхем: 15

Лада Ларгус с бензиновыми двигателями: К7М 8V 1.6 л и К4М 16V 1.6 л; Руководство по эксплуатации, техническому обслуживанию и ремонту, электросхемы LADA LARGUS с 2012
