Схемы электрических соединений автомобиля LADA PRIORA. Альбом электросхем


загрузка...

Содержание:

  1. Схема электрических соединений жгута панели приборов автомобиля LADA 2170
  2. Схема электрических соединений жгута системы зажигания автомобиля LADA 2170
  3. Схема электрических соединений жгута переднего автомобиля LADA 2170
  4. Схема электрических соединений жгута проводов заднего автомобиля LADA 2170
  5. Схема электрических соединений жгута проводов дополнительного заднего правого (правой передней двери) автомобиля LADA 2170
  6. Схема электрических соединений жгута проводов дополнительного заднего правого (задней двери) автомобиля LADA 2170
  7. Схема электрических соединений жгута проводов дополнительного заднего левого (левой передней двери) автомобиля LADA 2170
  8. Схема электрических соединений жгута проводов фонарей освещения номерного знака автомобиля LADA 2170
  9. Схема электрических соединений жгута проводов электропакета автомобиля LADA 2170
  10. Схема электрических соединений жгута проводов кондиционирования и отопления автомобиля LADA 2170
  11. Схема электрических соединений жгута проводов VDO автомобиля LADA 2170



При наведение курсора мыши схемы увеличиваются до реальных размеров - дальше по электросхеме перемещаетесь стрелками на клавиатуре или прокруткой мыши, схемы бОООООльшие - ждите ☺ !!!

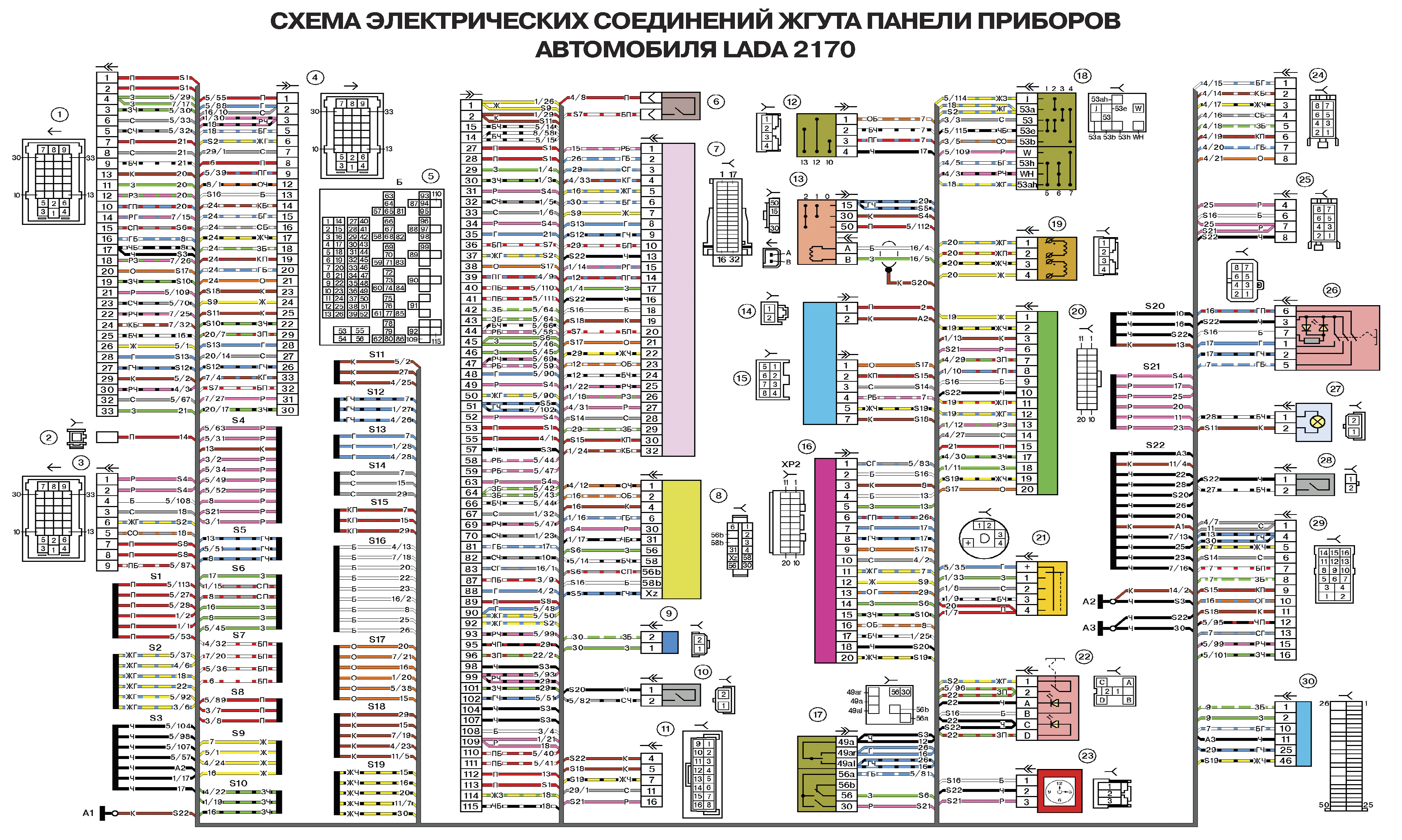

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПАНЕЛИ ПРИБОРОВ АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута панели приборов автомобиля LADA 2170

Перечень элементов схемы электрических соединений жгута панели приборов автомобиля LADA 2170:
1, 2, 3 колодки жгута панели приборов к жгуту переднему;
4 колодка жгута панели приборов к жгуту заднему;
5 контакты колодки монтажного блока;
6 выключатель сигнала торможения;
7 комбинация приборов;
8 модуль управления светотехникой;
9 модуль надувной подушки безопасности водителя;
10 выключатель звукового сигнала;
11 колодка диагностики;
12 переключатель режимов бортового компьютера;
13 выключатель зажигания;
14, 15 колодки к блоку управления электроусилителем;
16 контроллер электропакета;
17 переключатель световой сигнализации;
18 переключатель стеклоочистителей;
19 моторедуктор распределения воздушного потока;
20 блок управления отопителем;
21 переключатель электродвигателя отопителя;
22 выключатель обогрева заднего стекла;
23 часы;
24, 25 колодки жгута панели приборов к радиоаппарату;
26 выключатель аварийной сигнализации;
27 плафон освещения вещевого ящика;
28 выключатель освещения вещевого ящика;
29 колодка жгута панели приборов к жгуту системы зажигания;
30 блок управления системы надувных подушек безопасности.
* А1, А2, A3 точки заземления жгута панели приборов.
Б колодка монтажного блока.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
Жгут панели приборов 2170 3724030.

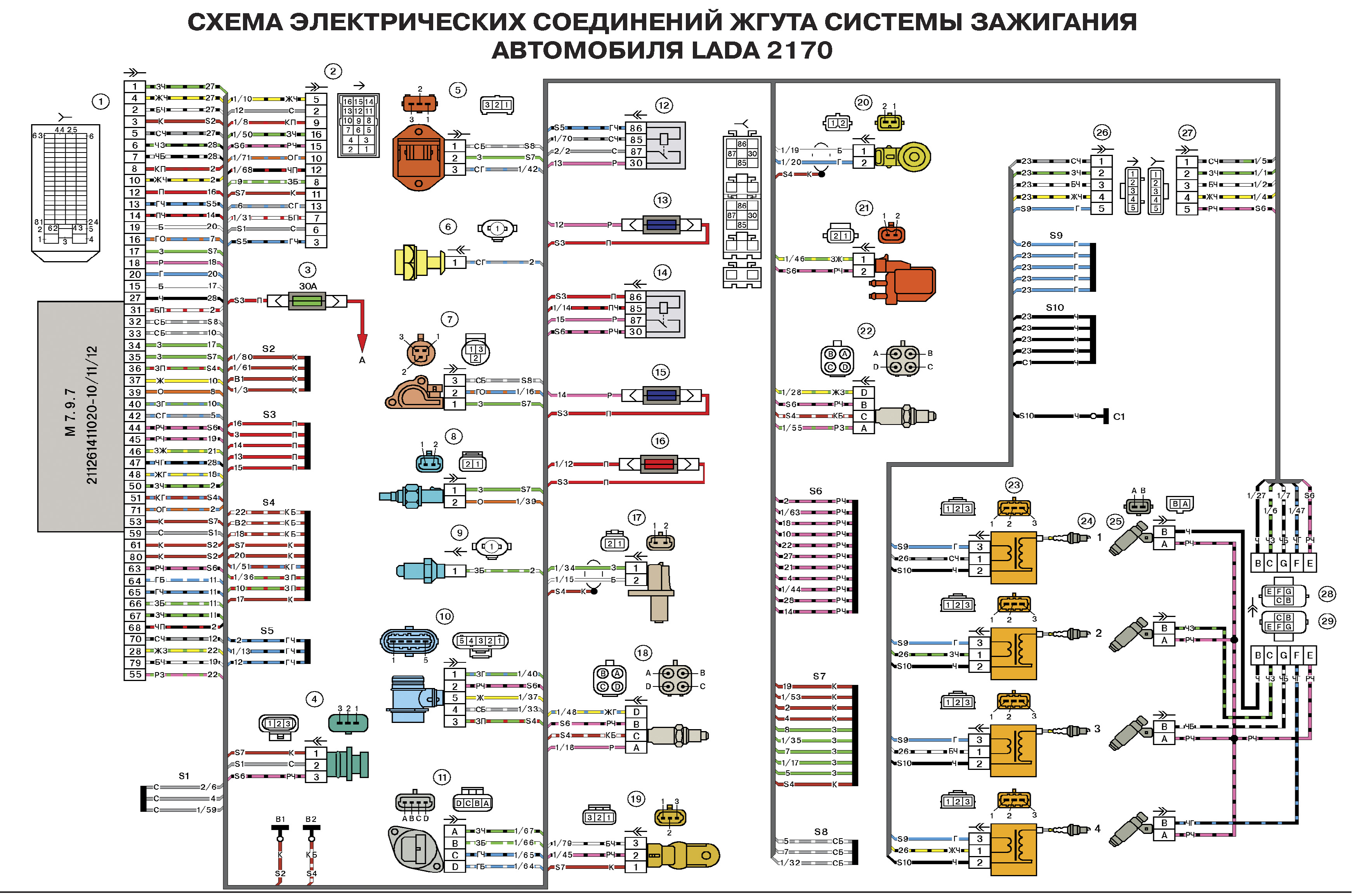

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА СИСТЕМЫ ЗАЖИГАНИЯ АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута системы зажигания автомобиля LADA 2170

Перечень элементов схемы электрических соединений жгута системы зажигания автомобиля LADA 2170:
1 контроллер;
2 колодка жгута системы зажигания к жгуту панели приборов;
3 блок предохранителей основной;
4 датчик скорости;
5 датчик неровной дороги;
6 датчик контрольной лампы давления масла;
7 датчик положения дроссельной заслонки;
8 датчик температуры охлаждающей жидкости;
9 датчик указателя температуры охлаждающей жидкости;
10 датчик массового расхода воздуха;
11 регулятор холостого хода;
12 реле электробензонасоса;
13 предохранитель цепи питания электробензонасоса (15 A);
14 реле зажигания;
15 предохранитель реле зажигания (15 A);
16 предохранитель цепи питания контроллера (7,5 A);
17 датчик положения коленчатого вала;
18 датчик кислорода;
19 датчик фаз;
20 датчик детонации;
21 электромагнитный клапан продувки адсорбера;
22 датчик кислорода диагностический;
23 катушка зажигания;
24 свечи зажигания;
25 форсунки;
26 колодка жгута проводов катушек зажигания к жгуту системы зажигания;
27 колодка жгута системы зажигания к жгуту проводов катушек зажигания;
28 колодка жгута системы зажигания к жгуту форсунок;
29 колодка жгута форсунок к жгуту системы зажигания.
А, к клемме «плюс» аккумуляторной батареи;
В1, В2 точки заземления жгута системы зажигания.
C1, точка заземления жгута проводов катушек зажигания.
Жгут проводов системы зажигания, 2170'3724026.
Жгут проводов катушек зажигания, 1118'3724148.
Жгут проводов форсунок, 11186'3724036.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

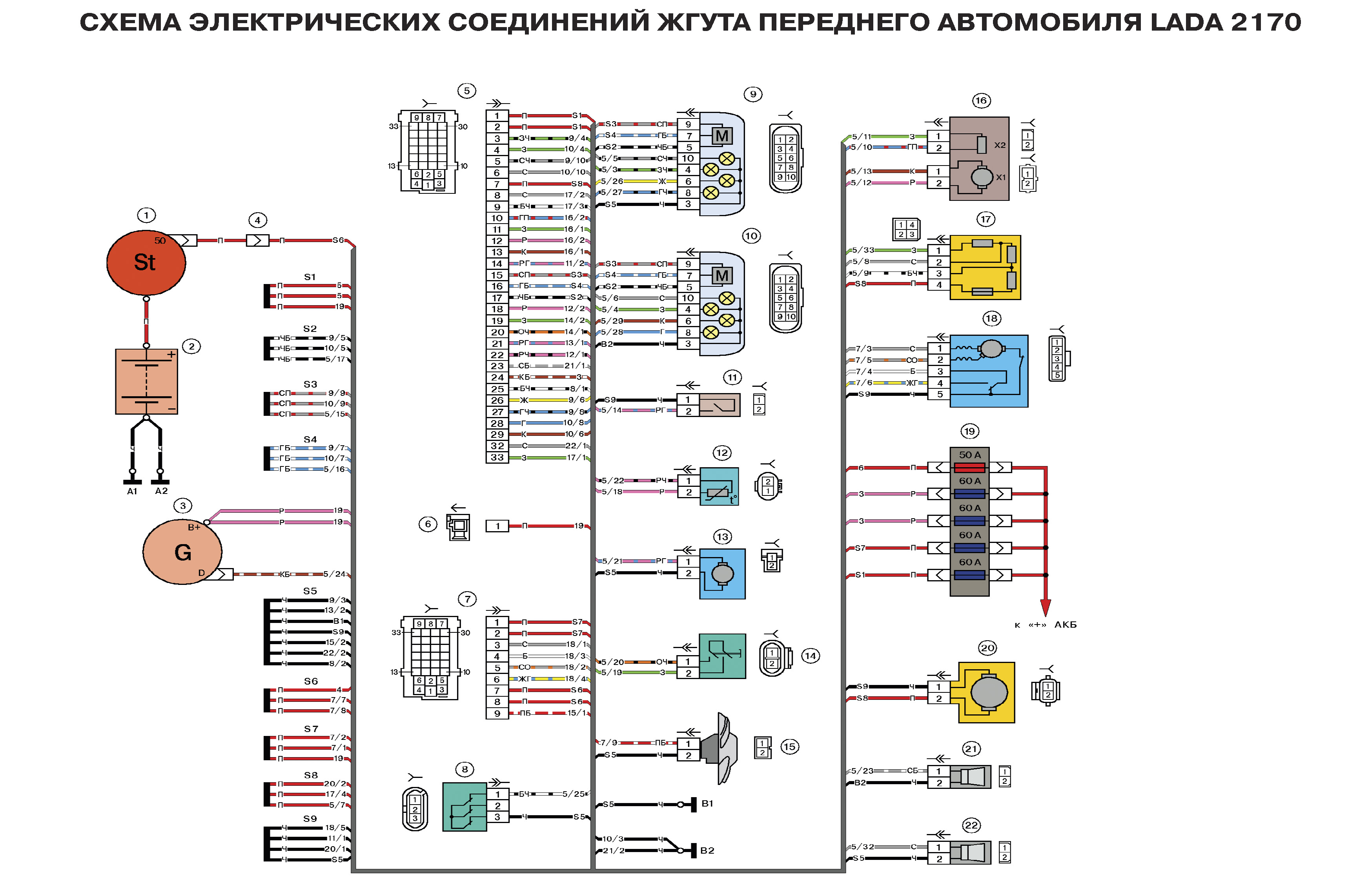

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПЕРЕДНЕГО АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута переднего автомобиля LADA 2170

Перечень элементов схемы электрических соединений жгута переднего автомобиля LADA 2170:
1 стартер;
2 батарея аккумуляторная;
3 генератор;
4 колодки жгута АКБ и стартера и жгута переднего;
5 7 колодки жгута переднего к жгуту панели приборов;
8 выключатель подкапотной лампы;
9 фара левая;
10 фара правая;
11 датчик уровня тормозной жидкости;
12 датчик температуры воздуха;
13 электродвигатель омывателей;
14 выключатель лампы света заднего хода;
15 электровентилятор двигателя;
16 моторедуктор заслонки отопителя;
17 резистор добавочный;
18 электродвигатель стеклоочистителя;
19 блок предохранителей основной;
20 электродвигатель отопителя;
21, 22 сигнал звуковой.
А1, А2, В1, В2, точки заземления жгута переднего.
Жгут проводов передний, 2170, 3724010.
Жгут проводов АКБ с корпусом, 2170, 3724080.
Жгут проводов соединительный аккумуляторной батареи и стартера, 2170, 3724070.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

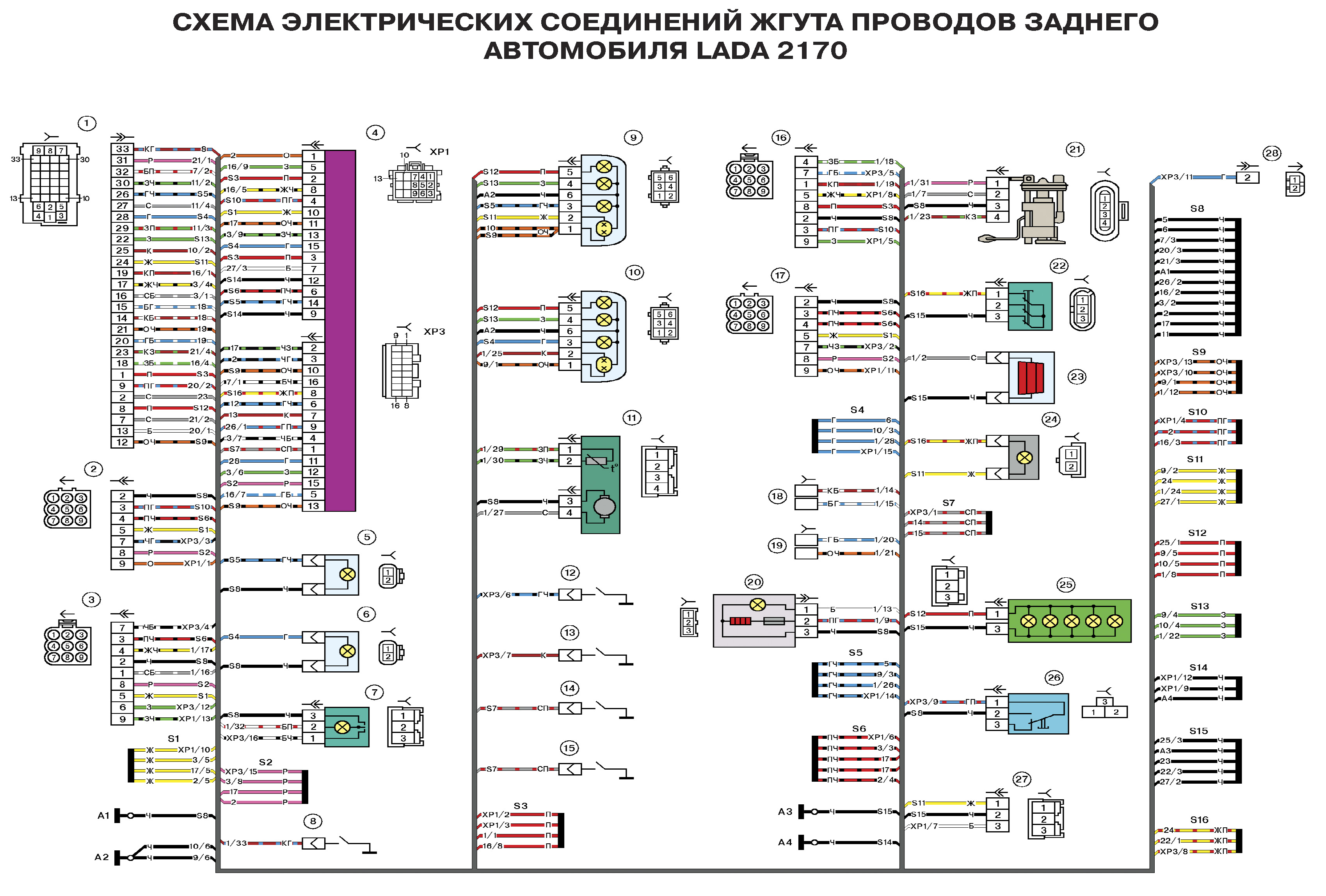

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕГО АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута проводов заднего автомобиля LADA 2170

Перечень элементов схемы электрических соединений жгута проводов заднего автомобиля LADA 2170:
1 колодка жгута проводов заднего к жгуту панели приборов;
2 колодка жгута проводов заднего к жгуту левой задней двери;
3 колодка жгута проводов заднего к жгуту правой передней двери;
4 контроллер электропакета;
5 боковой указатель поворотов левый;
6 боковой указатель поворотов правый;
7 плафон освещения салона;
8 выключатель контрольной лампы ручного тормоза;
9 фонарь левый;
10 фонарь правый;
11 датчик температуры воздуха салона;
12 15 выключатель плафона освещения салона;
16 колодка жгута проводов заднего к жгуту левой передней двери;
17 колодка жгута проводов заднего к жгуту правой задней двери;
18 колодки жгута заднего к громкоговорителю заднему правому;
19 колодки жгута заднего к громкоговорителю заднему левому;
20 прикуриватель;
21 модуль электробензонасоса;
22 выключатель освещения багажника;
23 элемент обогрева заднего стекла;
24 фонарь освещения багажника;
25 дополнительный сигнал торможения;
26 выключатель привода замка багажника;
27 колодка жгута проводов заднего к жгуту фонарей освещения номерного знака;
28 колодка жгута проводов заднего к жгуту правой передней двери.
A1, А4, точки заземления жгута проводов заднего.
ХР1, ХР3, разъемы контроллера электропакета.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
Жгут проводов задний, 2170, 3724210, 92.

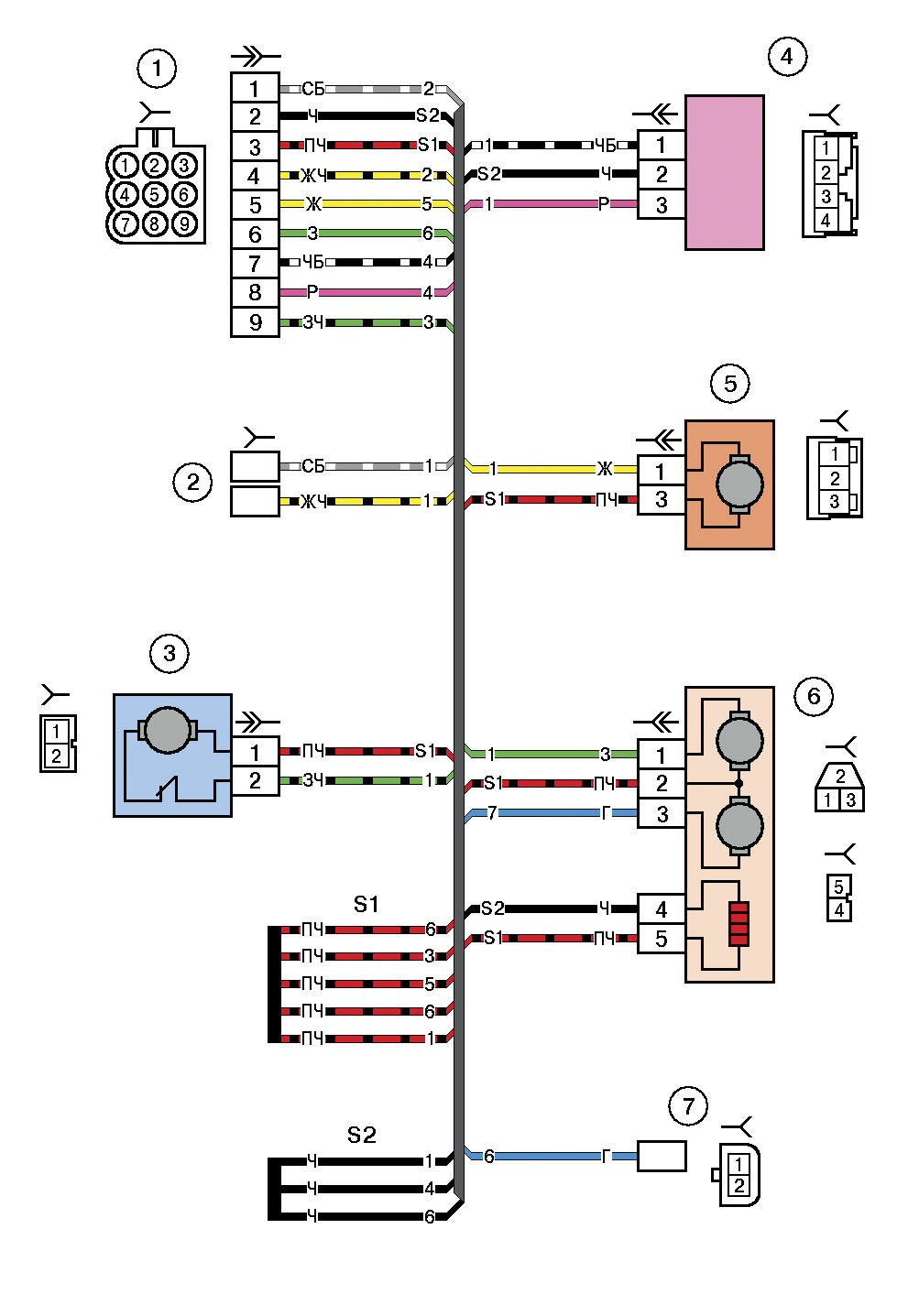

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО ПРАВОГО (ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ) АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута проводов дополнительного заднего правого (правой передней двери) автомобиля LADA 2170

Перечень элементов:
1 колодка жгута проводов дополнительного заднего правого к жгуту заднему;
2 колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому;
3 электродвигатель стеклоподъемника;
4 переключатель стеклоподъемника;
5 электродвигатель блокировки правой передней двери;
6 электродвигатель и электронагреватель зеркала наружнего правого;
7 колодка жгута проводов дополнительного заднего правого к жгуту заднему.
Жгут проводов дополнительный задний правый, 21703, 3724550, 90.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

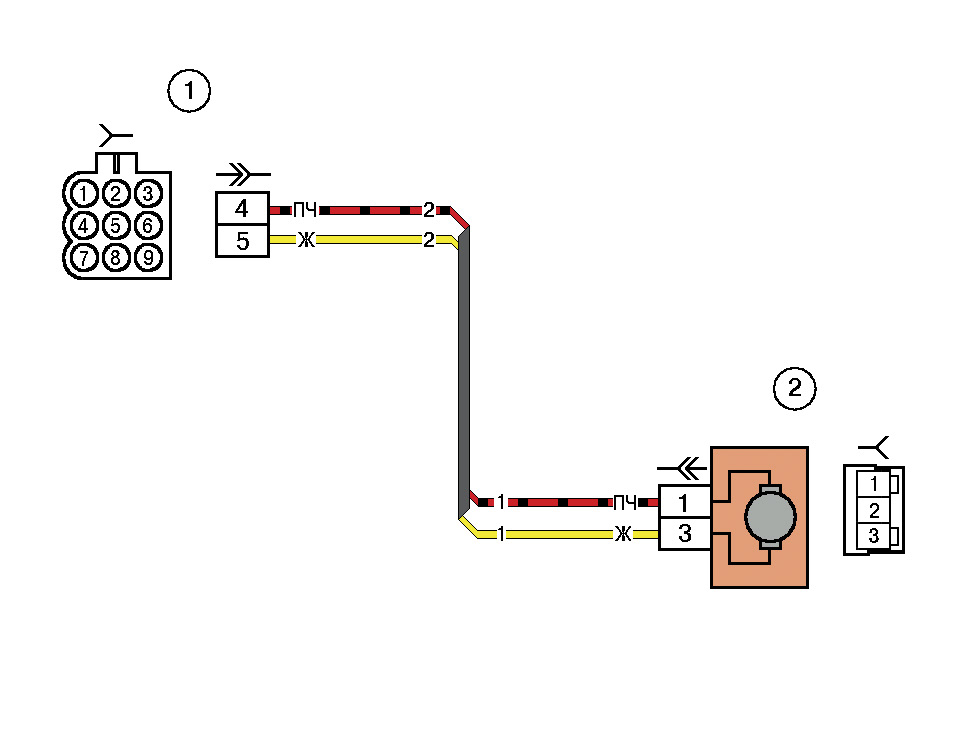

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО ПРАВОГО (ЗАДНЕЙ ДВЕРИ) АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута проводов дополнительного заднего правого (задней двери) автомобиля LADA 2170

Перечень элементов:
1 колодка жгута проводов дополнительного заднего правого к жгуту заднему;
2 электродвигатель блокировки правой задней двери.
Жгут проводов дополнительный задний правый, 2170, 3724550, 10.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

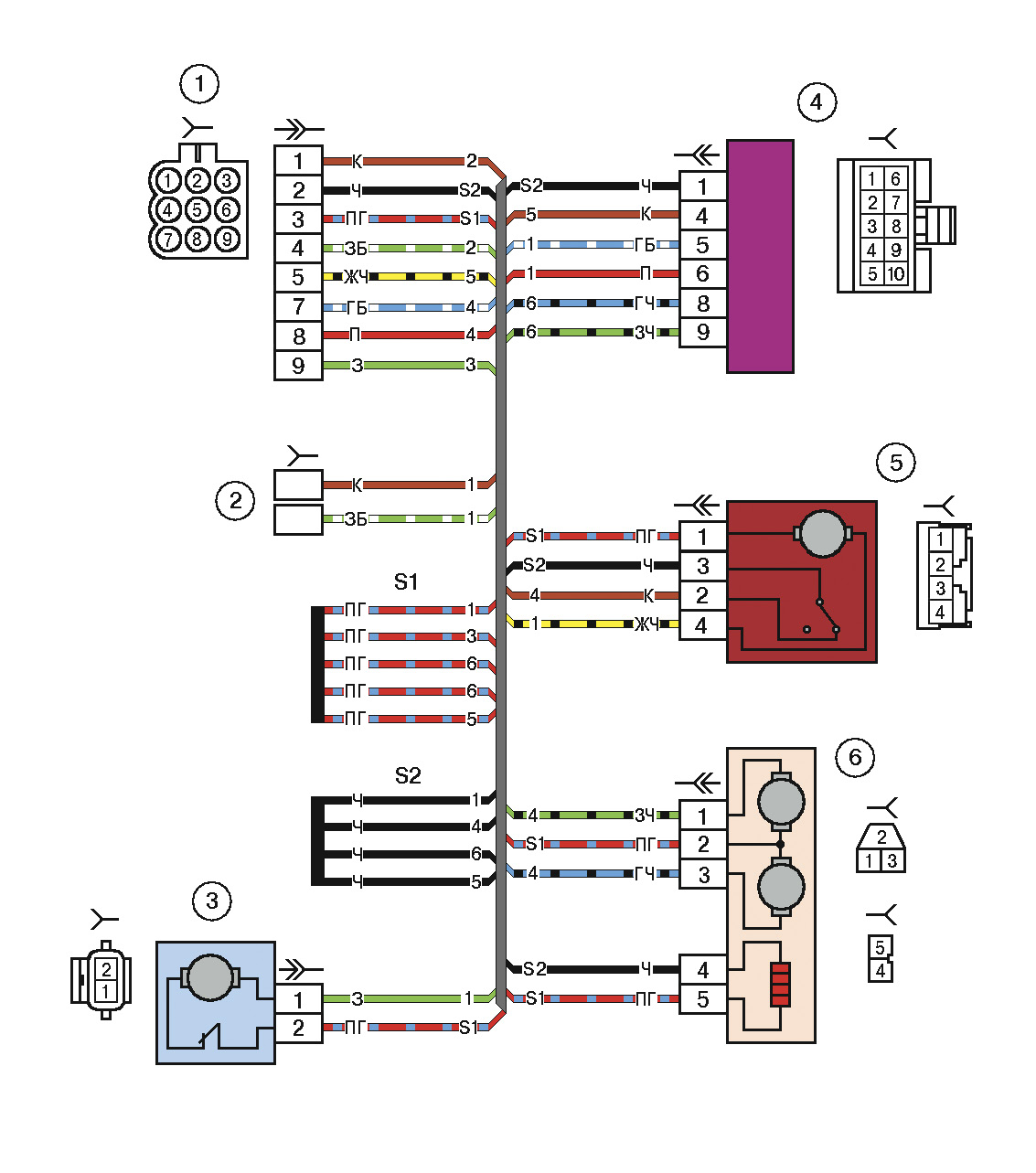

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО ЛЕВОГО (ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ) АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута проводов дополнительного заднего левого (левой передней двери) автомобиля LADA 2170

Перечень элементов:
1 колодка жгута проводов дополнительного заднего левого к жгуту заднему;
2 колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому;
3 электродвигатель стеклоподъемника;
4 модуль двери водителя;
5 электродвигатель блокировки левой передней двери;
6 электродвигатель и электронагреватель зеркала наружнего левого.
Жгут проводов дополнительный задний левый, 21703, 3724551, 90.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

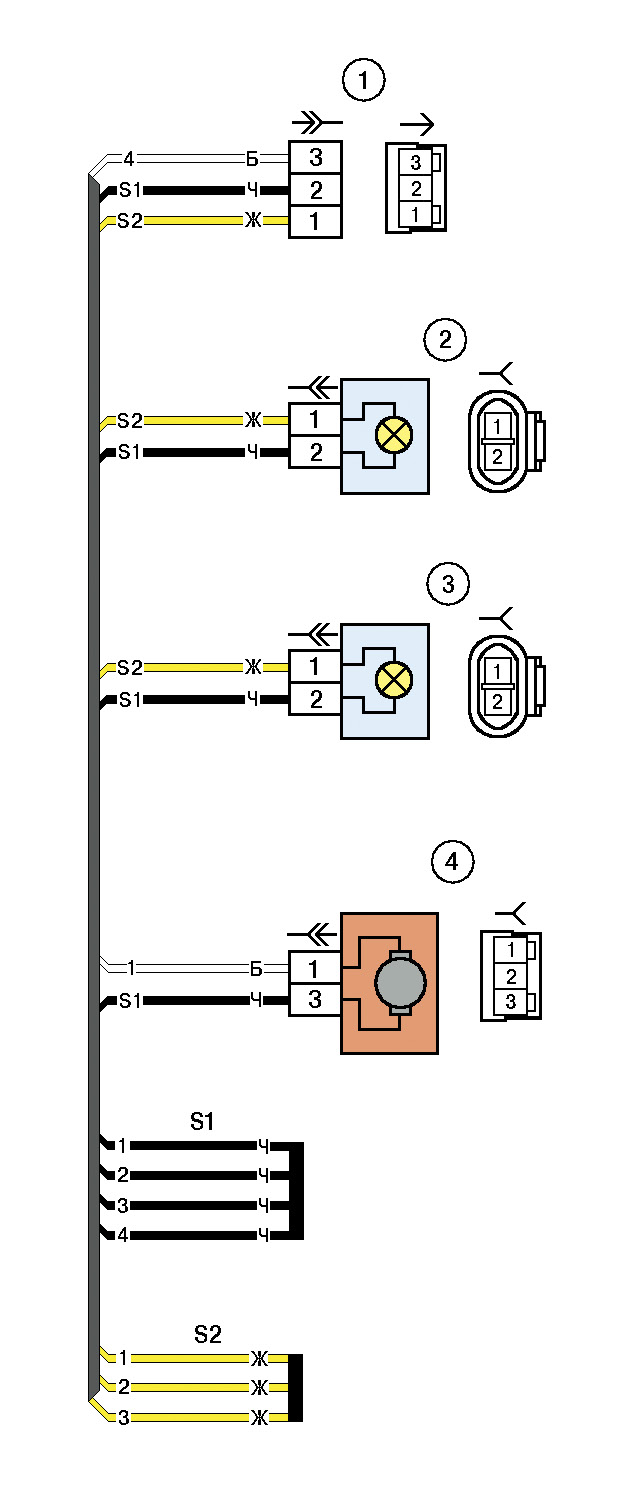

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ФОНАРЕЙ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута проводов фонарей освещения номерного знака автомобиля LADA 2170

Перечень элементов:
1 колодка жгута фонарей освещения номерного знака к жгуту заднему;
2, 3 фонари освещения номерного знака;
4 электродвигатель блокировки багажника.
Жгут проводов фонарей освещения номерного знака, 2170, 3724214.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА КОНТРОЛЛЕРА ЭЛЕКТРОПАКЕТА АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута системы зажигания автомобиля LADA 2170

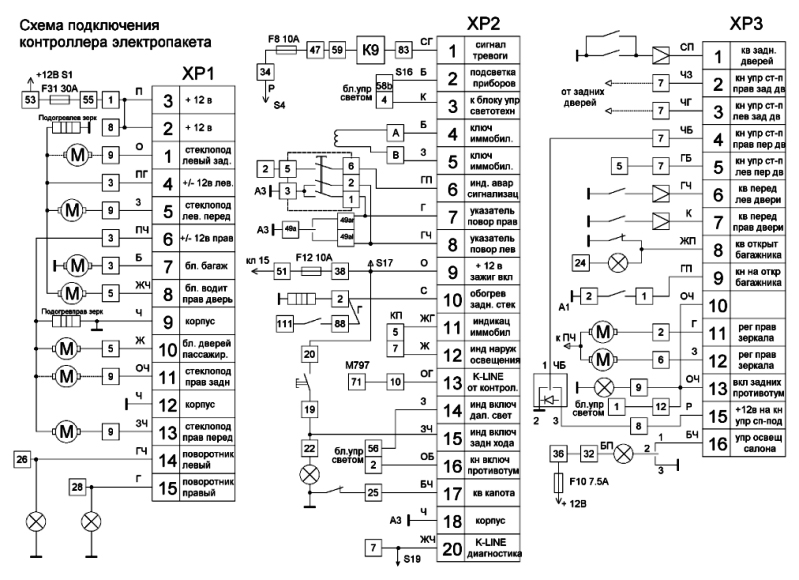

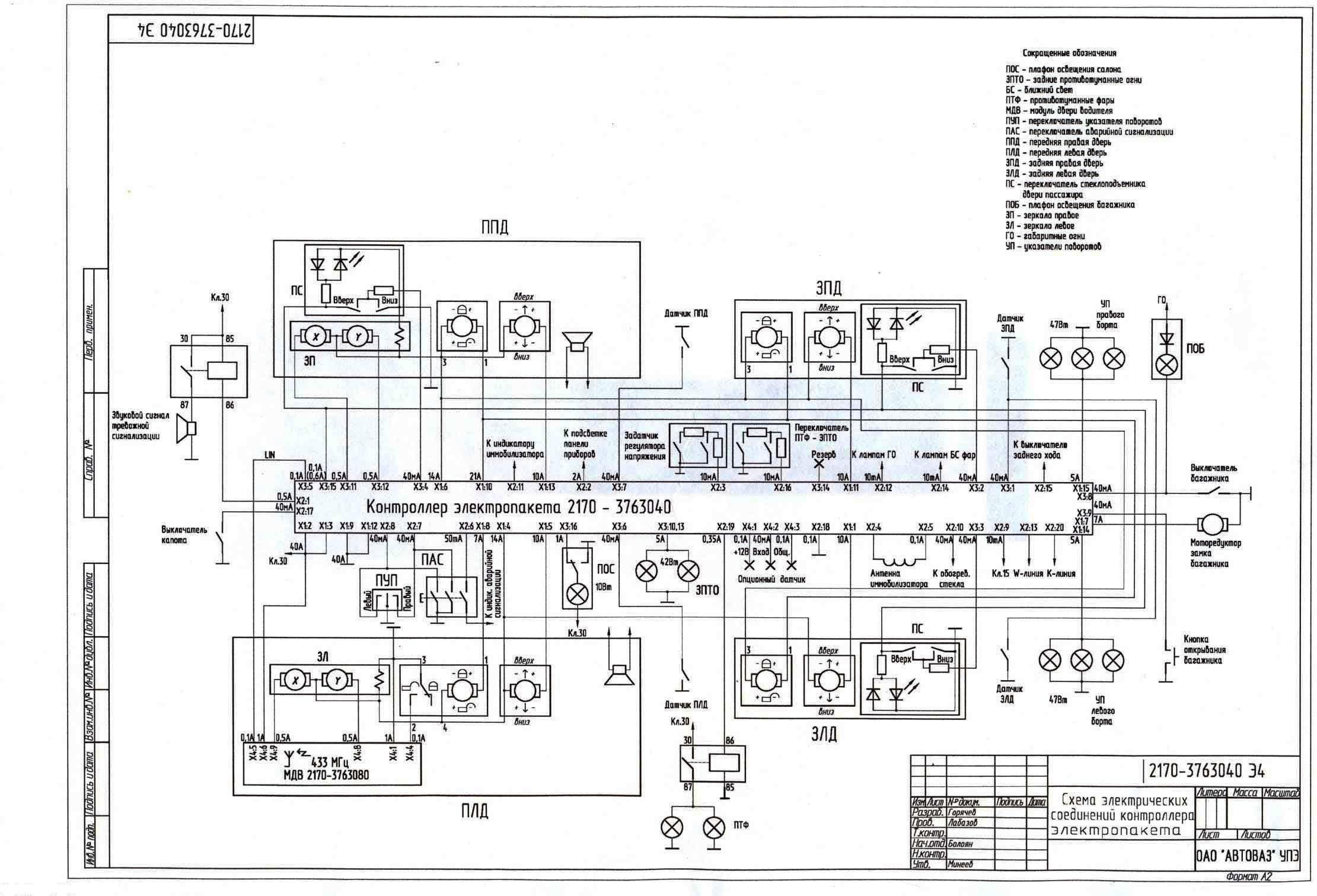

СХЕМА ПОДКЛЮЧЕНИЯ КОНТРОЛЛЕРА ЭЛЕКТРОПАКЕТА АВТОМОБИЛЯ LADA 2170

Схема подключения контроллера электропакета автомобиля LADA 2170

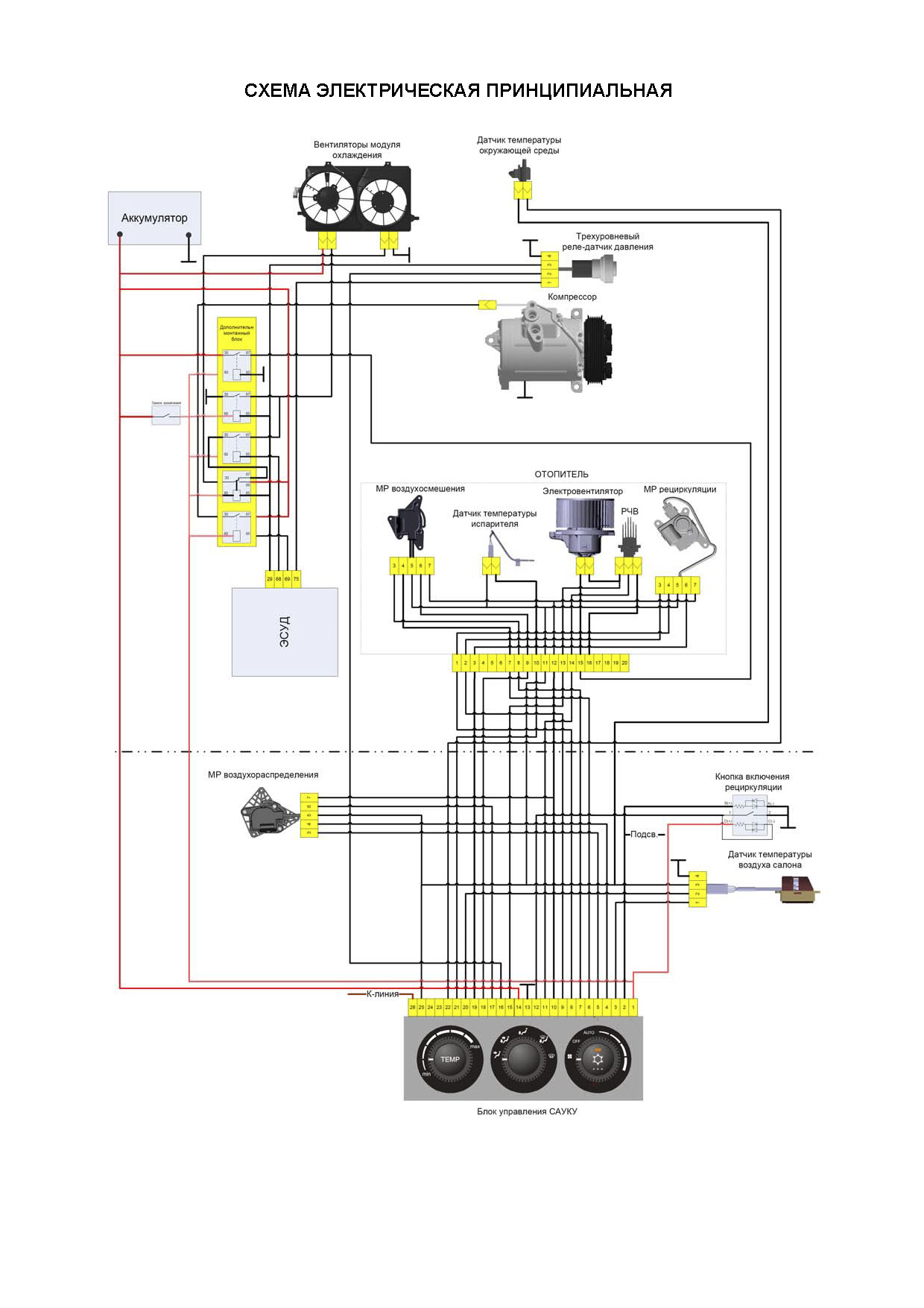

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ КОНДИЦИОНИРОВАНИЯ И ОТОПЛЕНИЯ АВТОМОБИЛЯ LADA 2170

Схема электрических соединений жгута кондиционирования и отопления автомобиля LADA 2170

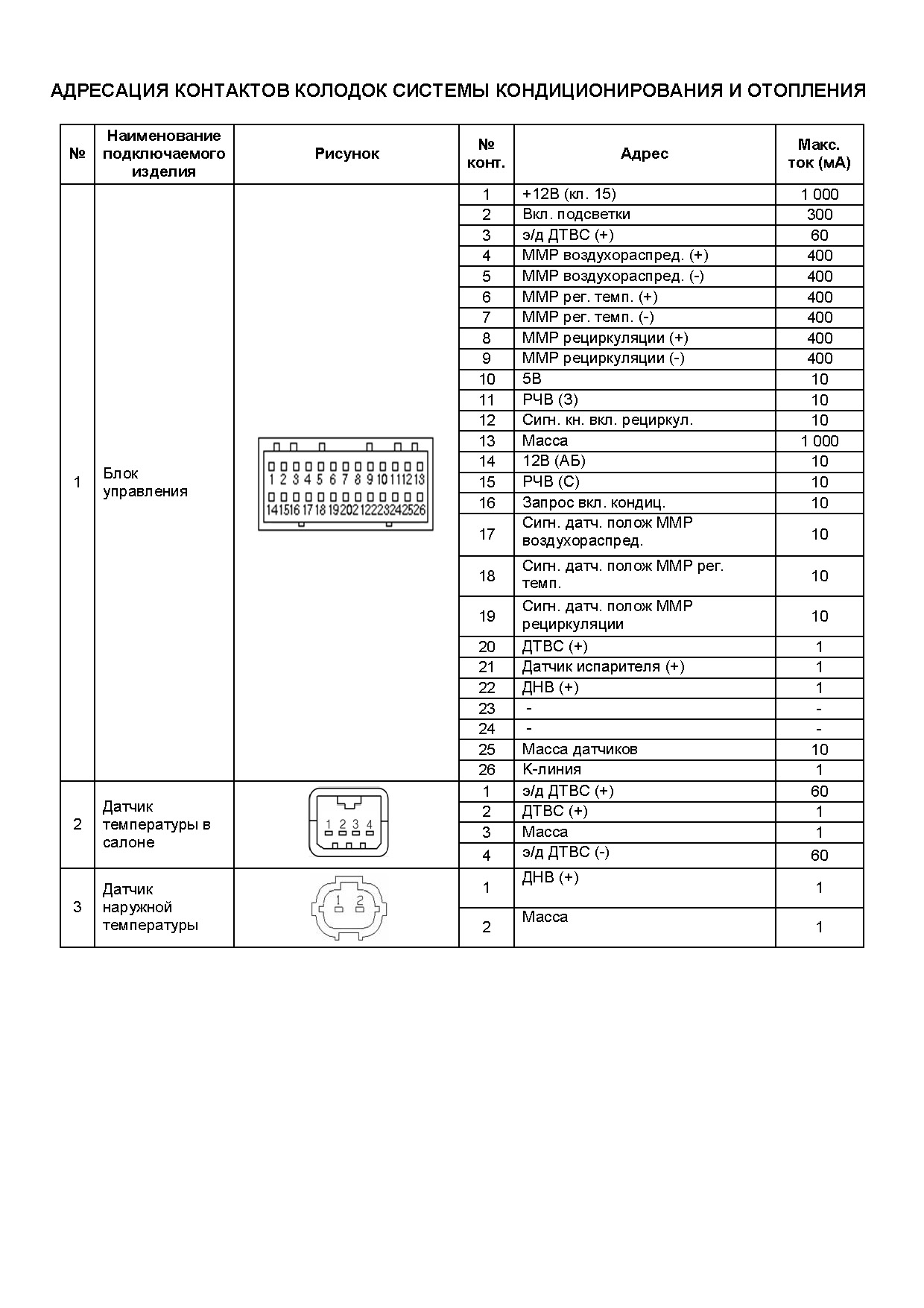

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ АДРЕСАЦИЯ КОНТАКТОВ КОЛОДОК СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ И ОТОПЛЕНИЯ LADA 2170

Схема электрических соединений адресация контактов колодок системы кондиционирования и отопления LADA 2170Схема электрических соединений адресация контактов колодок системы кондиционирования и отопления LADA 2170 страница №2

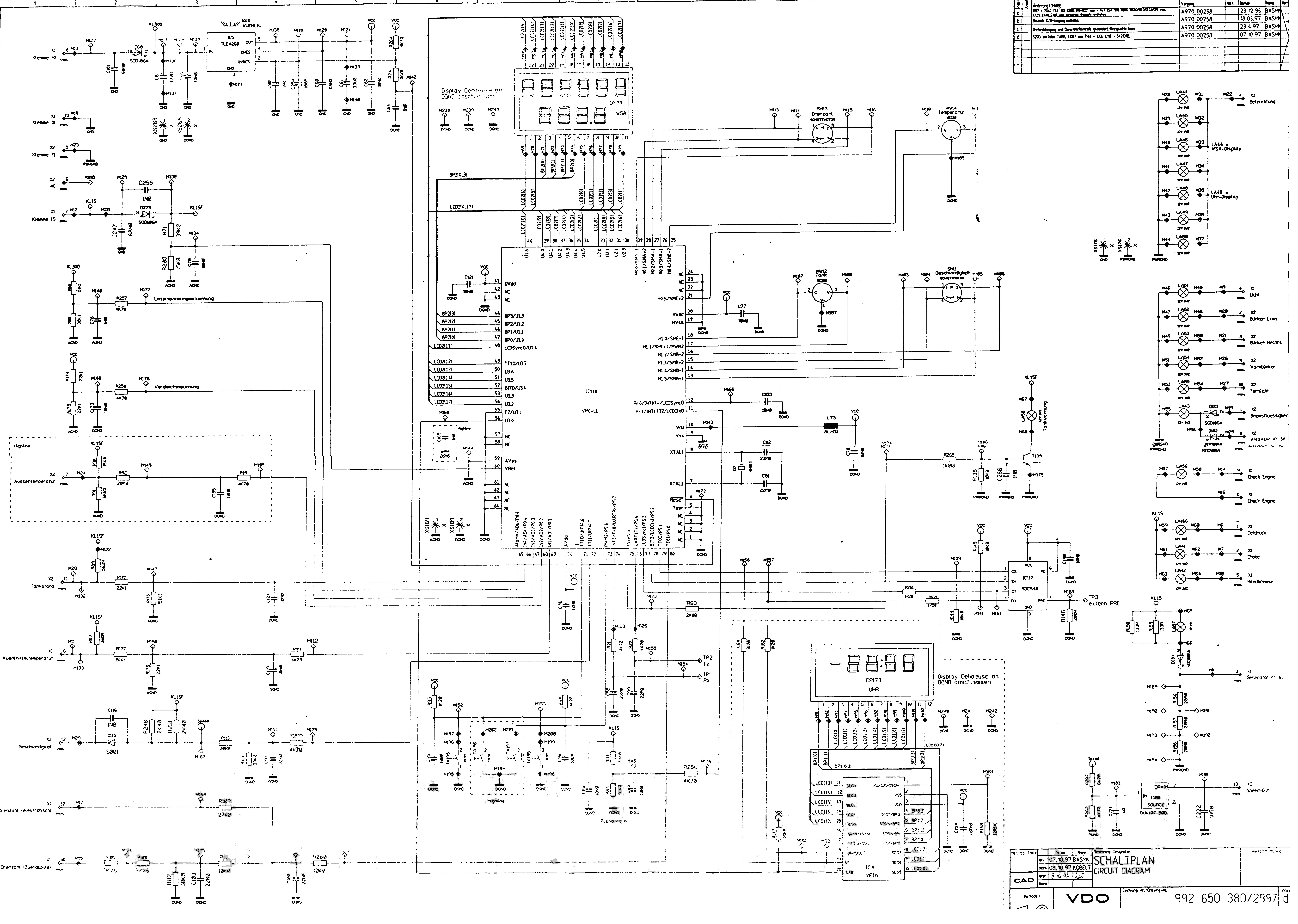

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ VDO LADA 2170

Схема электрических соединений VDO LADA 2170

Видео замена ламп подсветки панели приборов и блока предохранителей LADA Priora

Краткие технические характеристики автомобилей семейства LADA-2170

Тип кузова автомобиля «седан» «универсал» «хэтчбек»
Количество мест, включая место водителя 5
Масса снаряженного автомобиля, кг 1088
Полная масса автомобиля, кг 1578 1593 1578
Допустимая полная масса буксируемого прицепа, кг: с тормозами 800
без тормозов 500
Масса груза, перевозимого в багажнике, кг, не более: при 5 чел. 50 50 65
при 2 чел. (при сложенных задних сиденьях) 275 325 325
Габаритные размеры, мм:
Длина 4350 4330 4240
Ширина (без наружных зеркал) 1680
Высота (по нижнему радиусу диска) 1420 1480 1435
Колёсная база 2492
Колея спереди 1410
Колея сзади 1380
Расстояние от плоскости дороги, мм:
До картера двигателя 170
До картера сцепления 165
Максимальная скорость движения, км/ч, не менее 183
Время разгона с места до 100 км/ч, с не более 11,5
Наименьший радиус поворота колеса, м, не более 5,2
Внешний габаритный радиус поворота автомобиля, м, не более 5,8
Емкость топливного бака, л 43
Двигатель
Тип Бензиновый, 4-х тактный
Модель 21126
Количество клапанов 16
Рабочий объем 1597 см³
Диаметр цилиндра 82,0 мм
Ход поршня 75,6 мм
Максимальная мощность, при частоте коленчатого вала - 5600 мин-1 72 кВт
Максимальный крутящий момент,при частоте коленчатого вала - 4000 мин-1 145 Нм
Бензин с октановым числом 95
Нормы токсичности EURO-3, EURO-4
Сцепление сухое, однодисковое. Привод выключения сцепления - тросовый
Коробка передач пятиступенчатая, синхронизаторы на передачах переднего хода
Передняя подвеска передняя подвеска независимая с телескопическими амортизационными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами, с растяжками и стабилизатором поперечной устойчивости
Задняя подвеска независимая, с телескопическими гидравлическими амортизаторами двухстороннего действия с продольными рычагами, сопряженными между собой приварным соединителем
Колеса стальные штампосварные или литые из легкого сплава. Размер обода 5J-14H2. Допускается установка обода с размерностью 5,5J-14H2 или 6J-14H2
Шины Радиальные. Размерность шин - 175/65R14или 185/60R14
Рулевое управление травмобезопасное с электромеханическим усилителем и регулировкой угла наклона рулевой колонки
Рулевой механизм типа шестерня-рейка переменным передаточным отношением
Тормозная система передние тормоза дисковые с вентилируемыми тормозными дисками, задние - барабанные с самоустанавливающимися колодками и автоматическим регулированием зазора между колодками и барабанами
Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес
Электрооборудование система однопроводная, отрицательный полюс источника тока соединен с металлом кузова автомобиля. Номинальное напряжение 12 В. Система зажигания - с бесконтактным управлением контроллером электронной системы управления двигателем
Аккумуляторная батарея номинальной емкостью 55 А.ч.
Кузов цельнометаллический, несущий, спереди и сзади защищен энергопоглащающими бамперами

Заправочные объемы, л

Топливный бак 43
Система смазки двигателя 3,5
Система охлаждения двигателя и отопления салона 7,84
Коробка передач 3,1
Система гидропривода тормозов 0,55
Бачок омывателя ветрового стекла 4,5

* Информация подготовлена на основании «Технического задания на семейство автомобилей LADA–2170», утвержденного Генеральным директором ОАО «АВТОВАЗ» 20.06.06 г.

Габаритные размеры Лада Приора ВАЗ-2170, ВАЗ-2171, ВАЗ-2172 (dimensions Lada Priora)

Основные технические характеристики (General technical specifications Lada Priora) Лада Приора ВАЗ-2170 седан 2011 с мотором 21114 1.6 литра

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4350
2 Ширина (без/с зеркалами) / Width 1680/1890
3 Высота (загружен/пустой) / Height 1420
4 Колёсная база / Wheelbase 2492
5 Дорожный просвет (клиренс) / Ground clearance 135
6 Снаряжённая масса / Total (curb) weight 1088
Полная масса / Gross (max.) weight 1578
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, 21114
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 8V, SOHC с верхним расположением одного распредвала
9 Диаметр цилиндра / Bore 82.0 мм
10 Ход поршня / Stroke 75.6 мм
11 Объём / Engine displacement 1597 см³
12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива
Атмосферный
13 Степень сжатия / Compression ratio 9.5:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 59.5 кВт (81 л.с.) при 5200 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 122 Нм при 2500 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Схемы электрических соединений автомобиля LADA PRIORA. Альбом электросхем
  • Бензиновые двигатели: ВАЗ-21114 8-клапанный 1.6 л (1598 см³) 81 л.с./59.5 кВт и ВАЗ-21126 16-клапанный 1.6 л (1598 см³) 97.9 л.с./72 кВт
  • Выпуск с 2007 года
  • Серия: «АВТОВАЗ»
  • Год издания: 2007
  • Автор: Коллектив авторов
  • Издательство: «ИТЦ АВТО»
  • Формат: PDF
  • Страниц в книге: 24
  • Размер: 20.72 МБ
  • Язык: Русский
  • Количество электросхем: 15

Схемы электрических соединений автомобиля LADA PRIORA с 2007 года. Альбом электросхем


Поиск по сайту

Карта Сайта
Скачать с DepositFiles LADA Priora альбом электросхем, объём файла - 20.72 МБ
