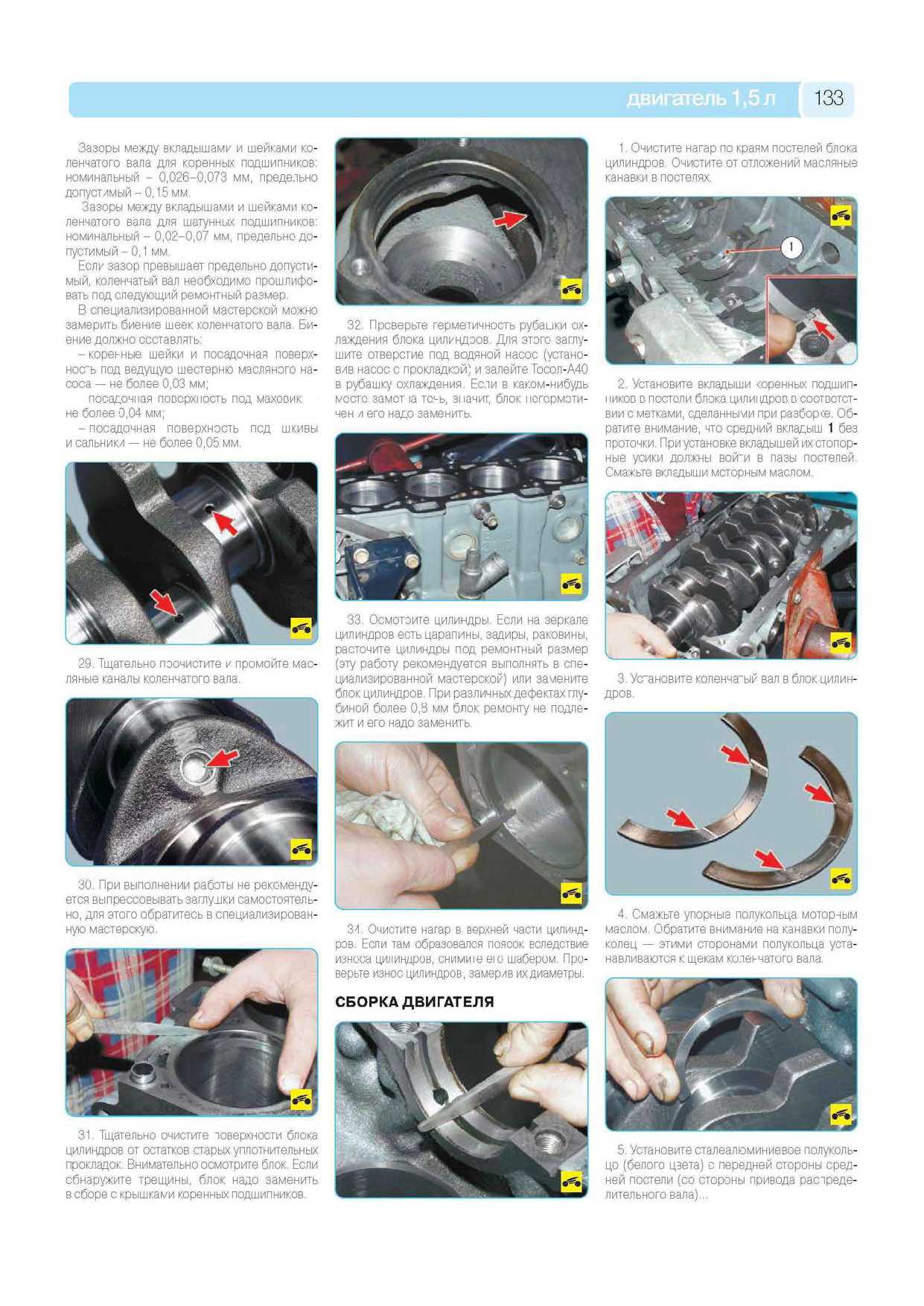

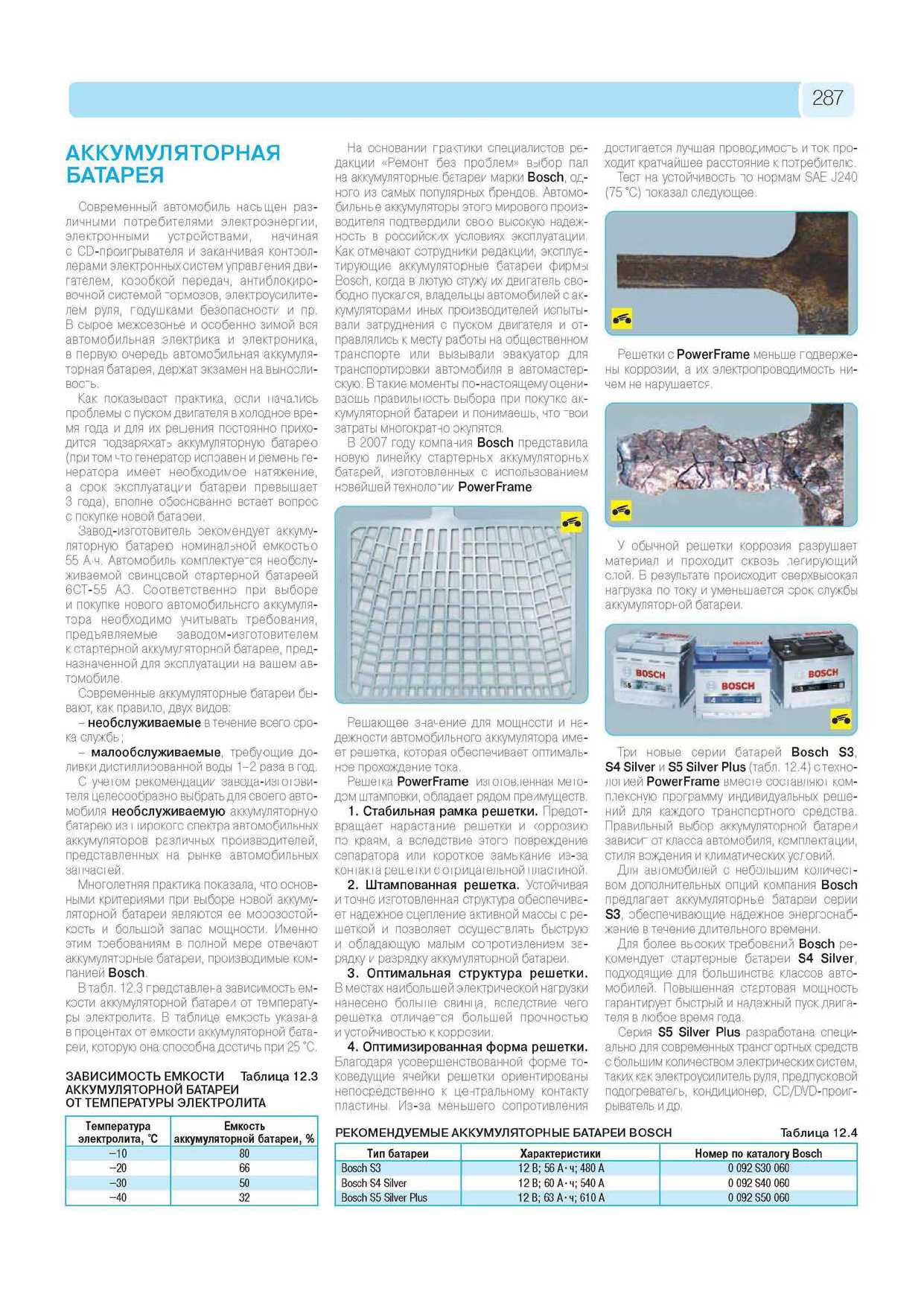

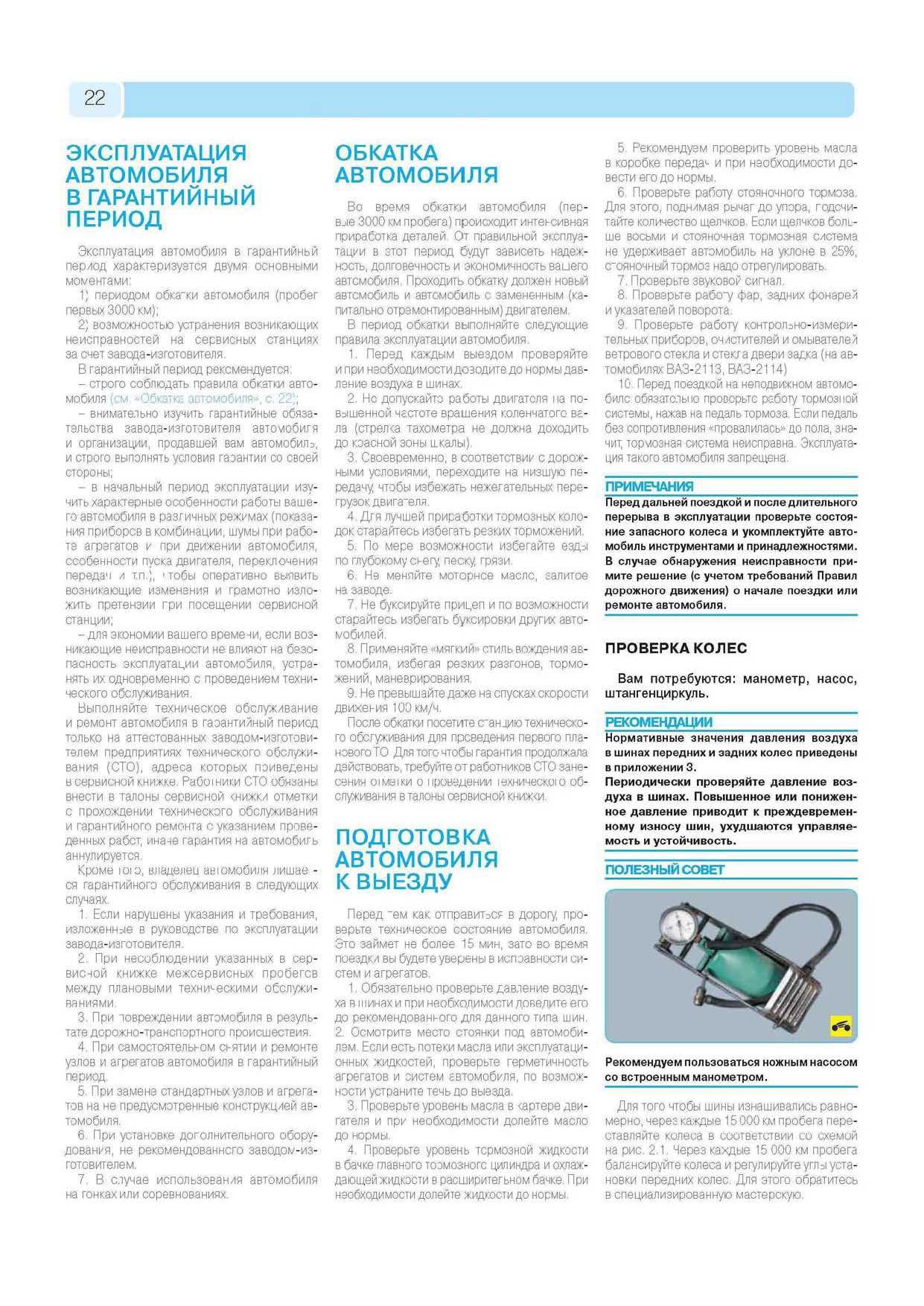

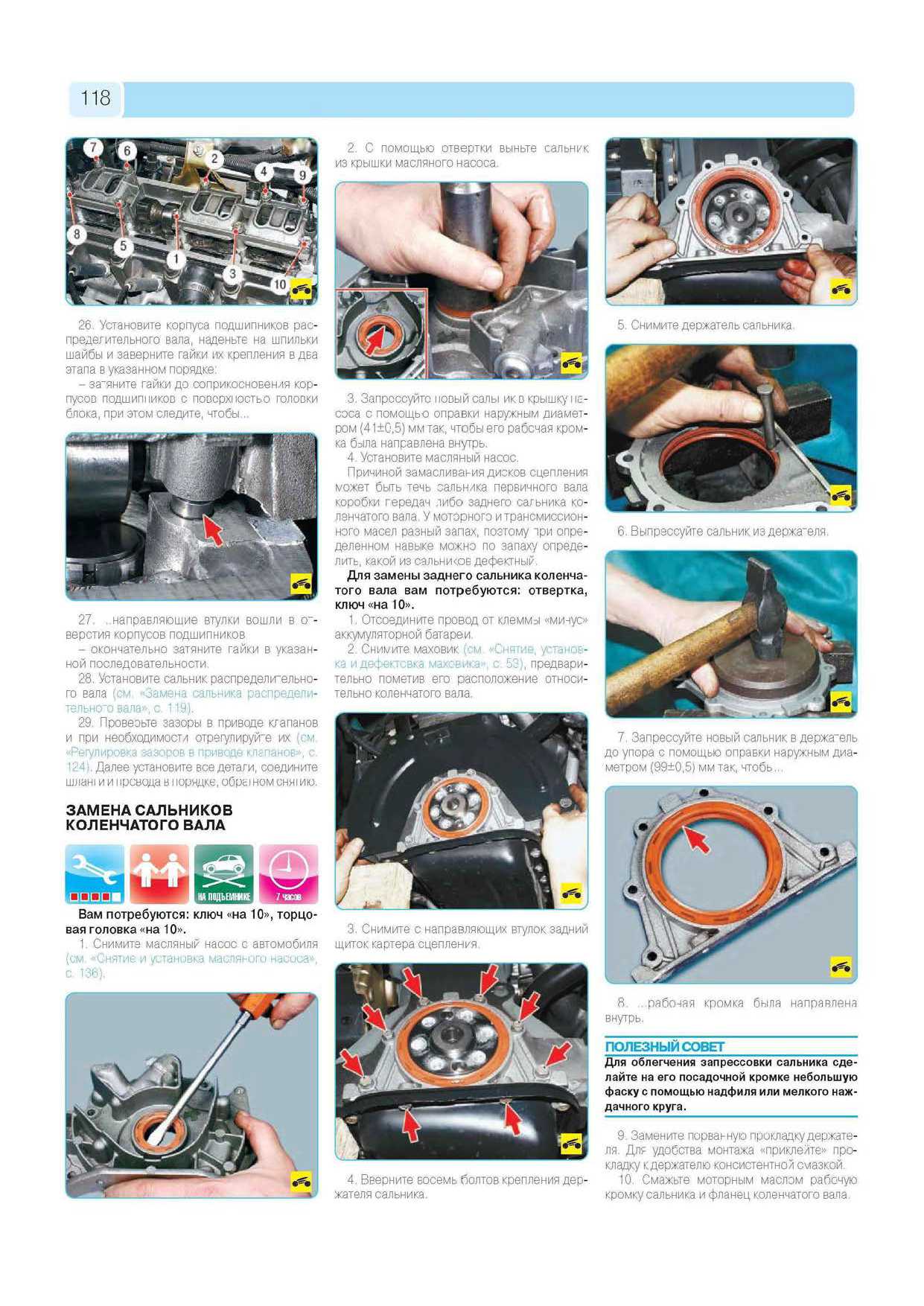

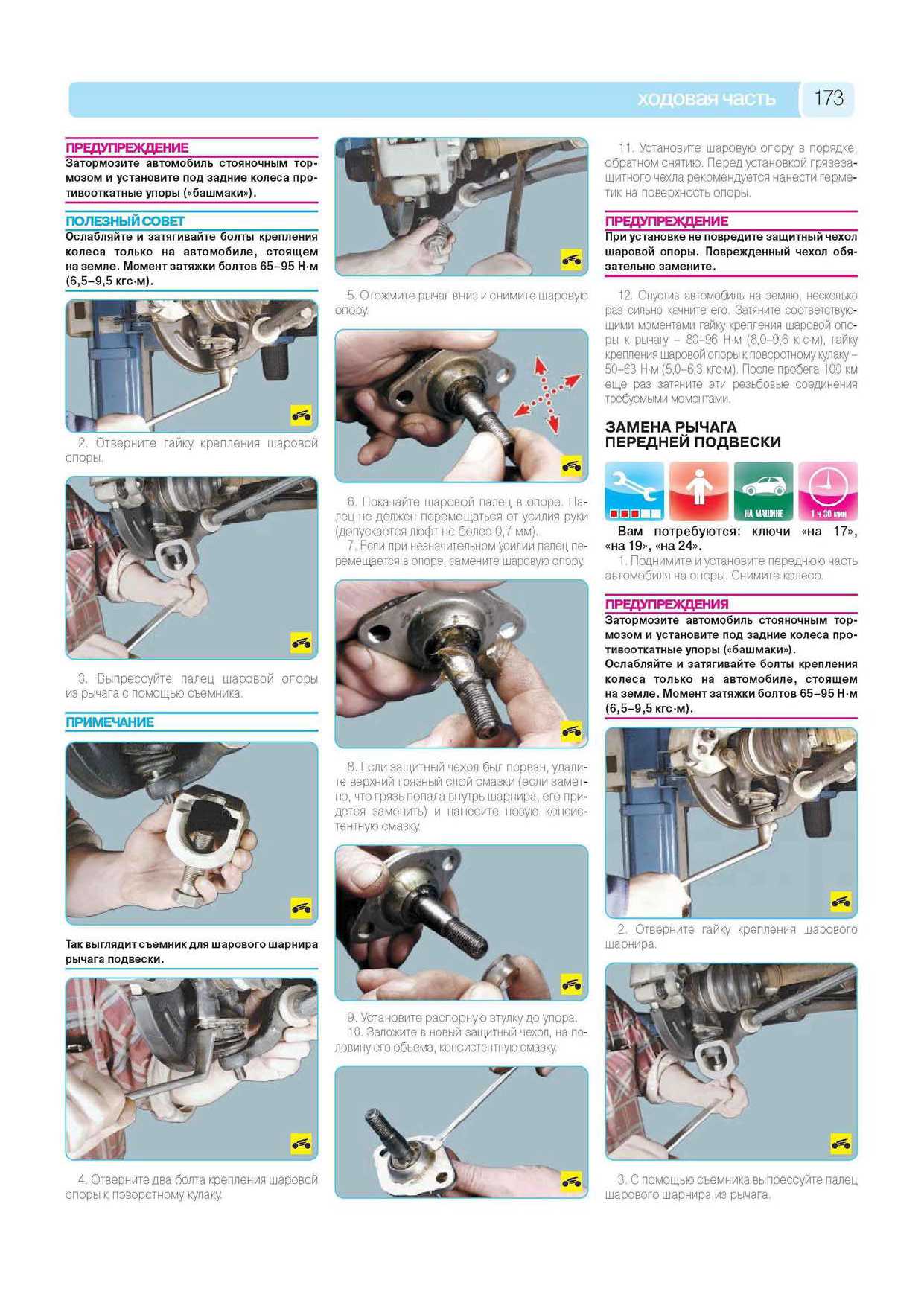

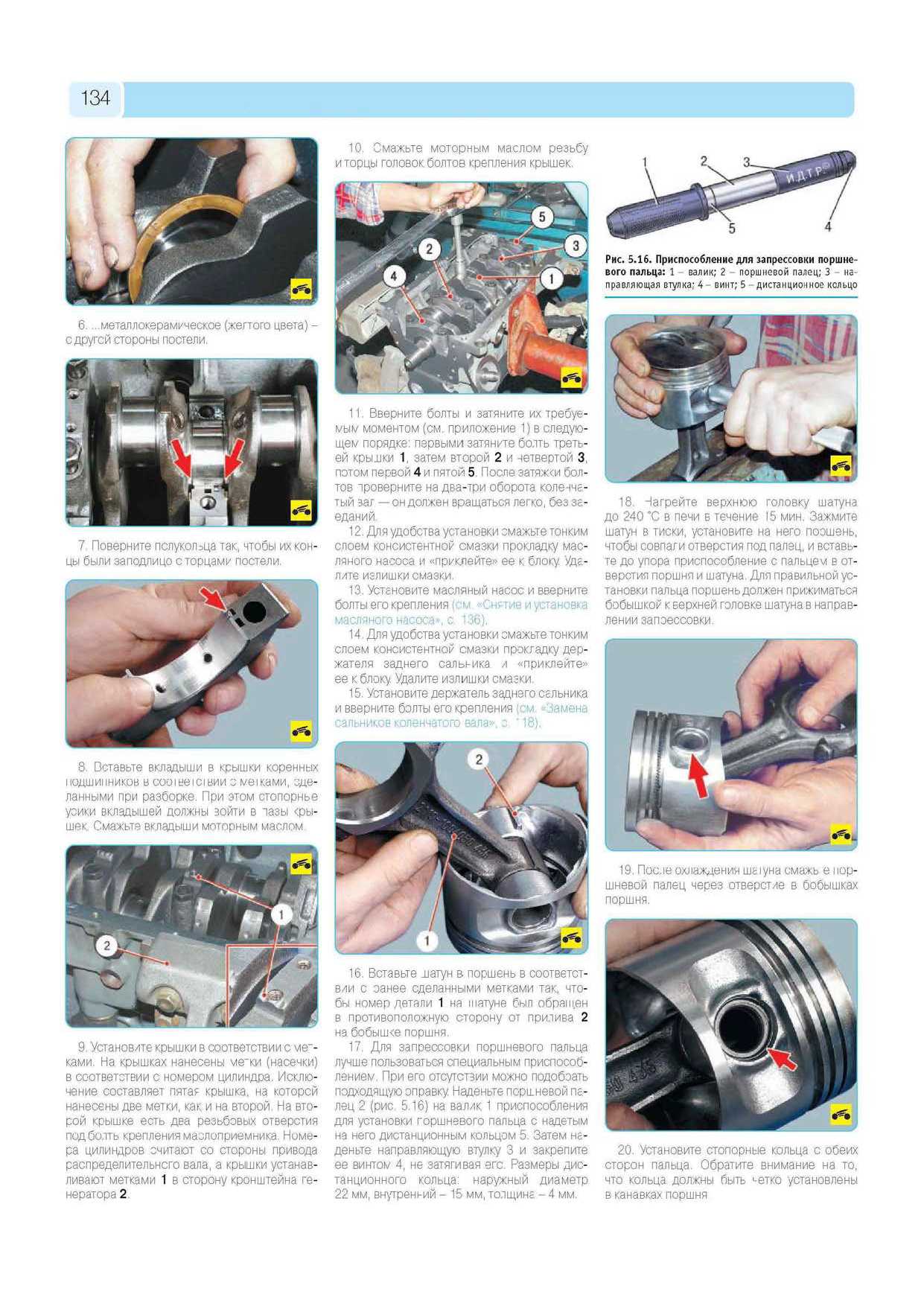

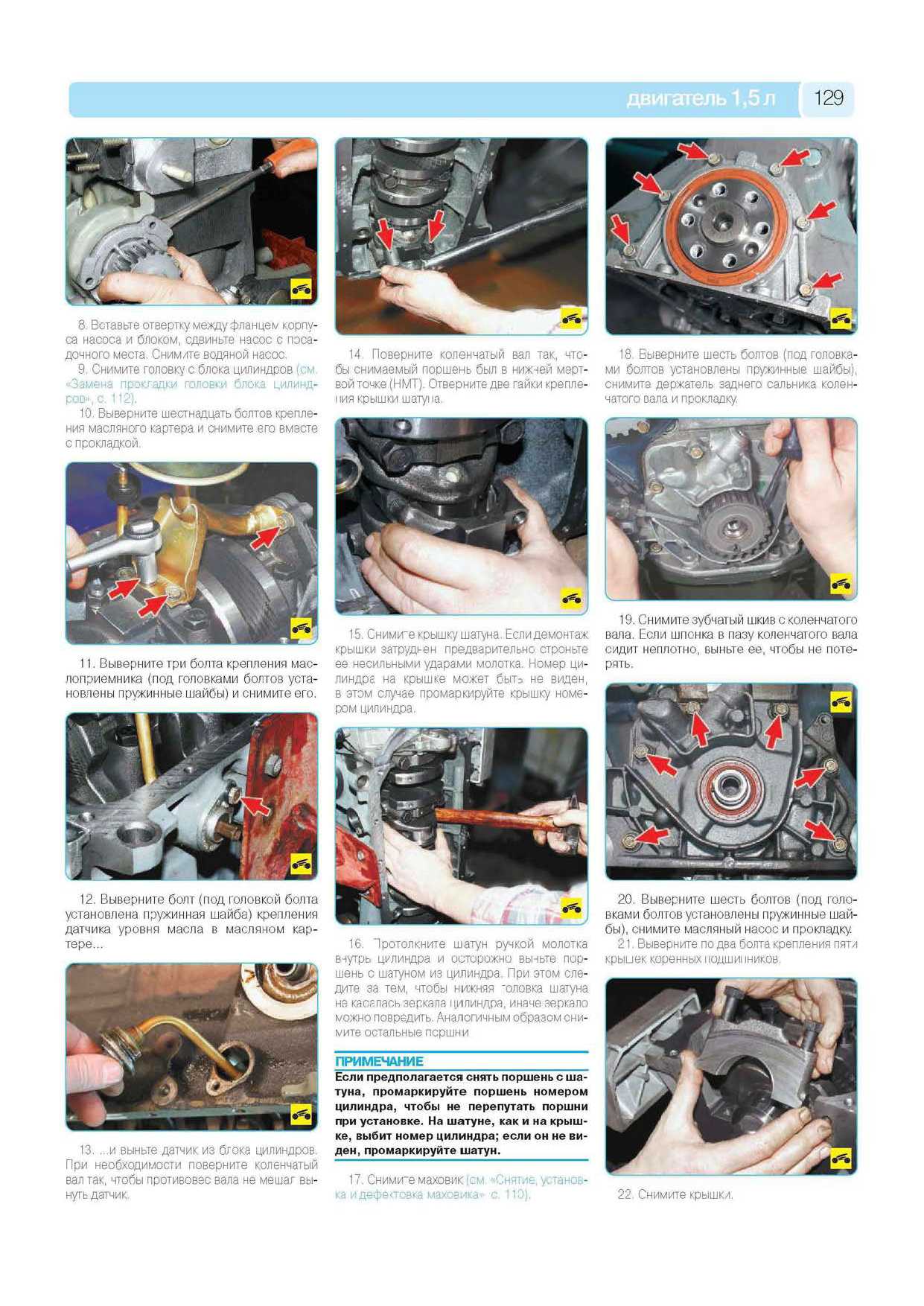

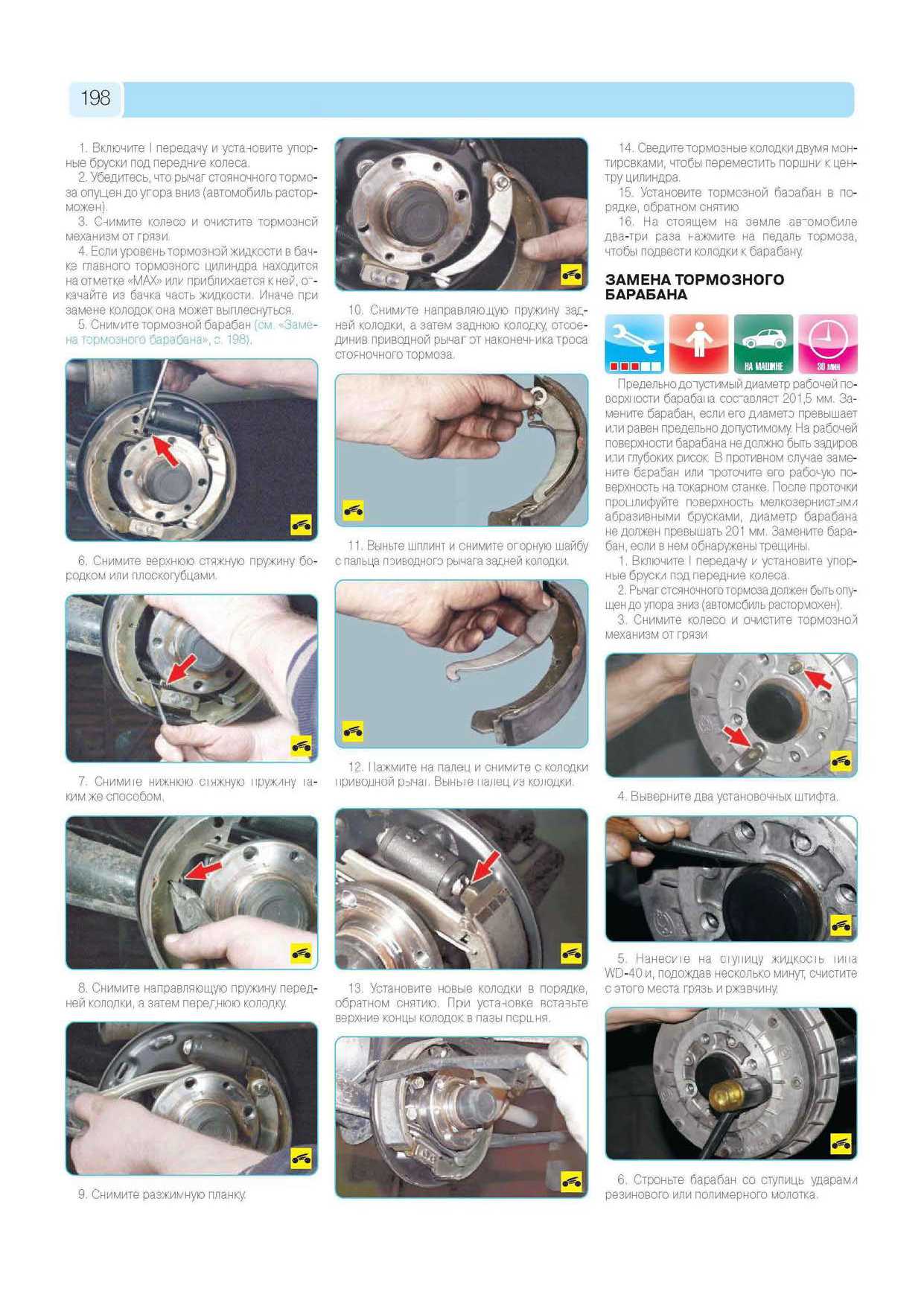

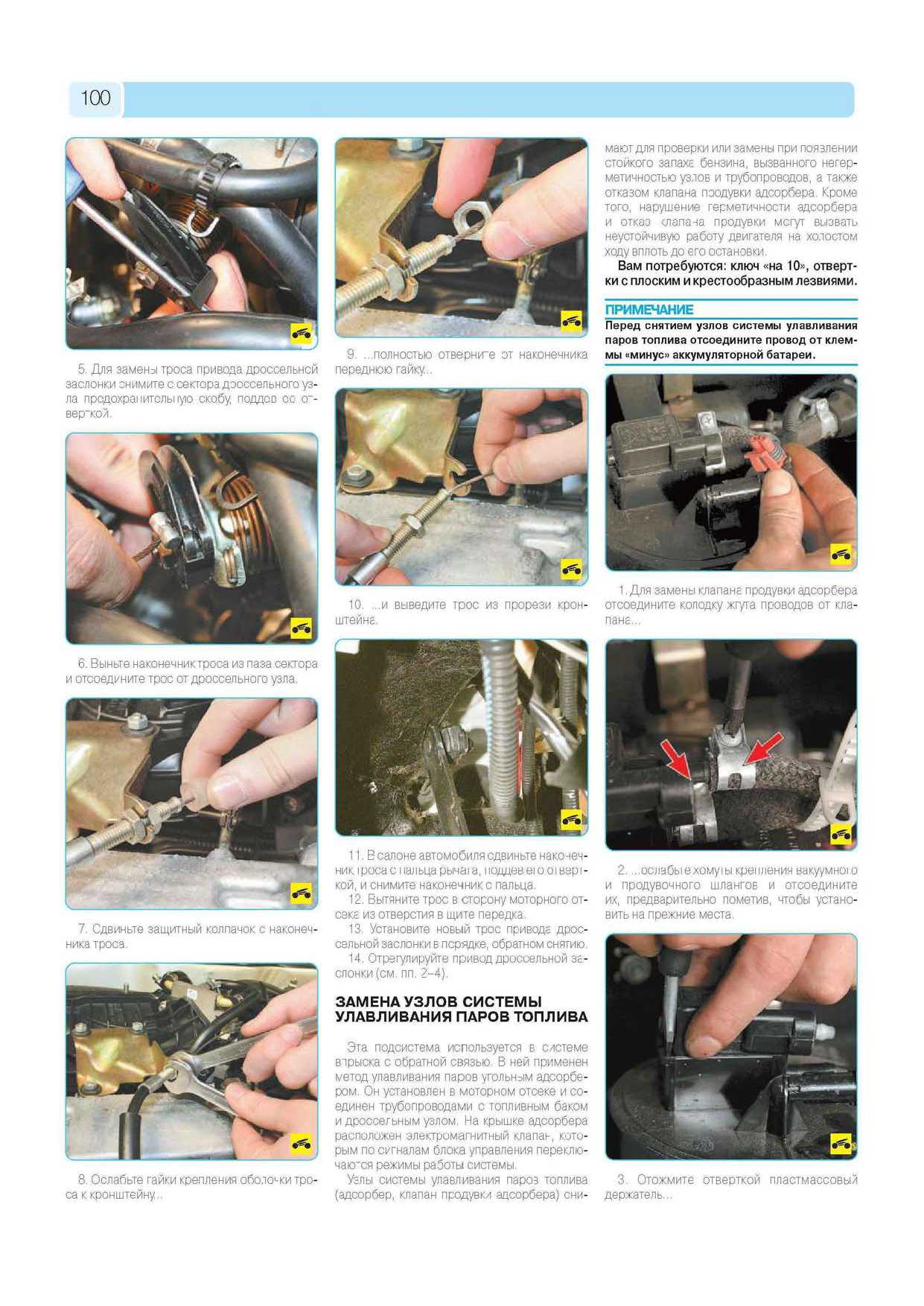

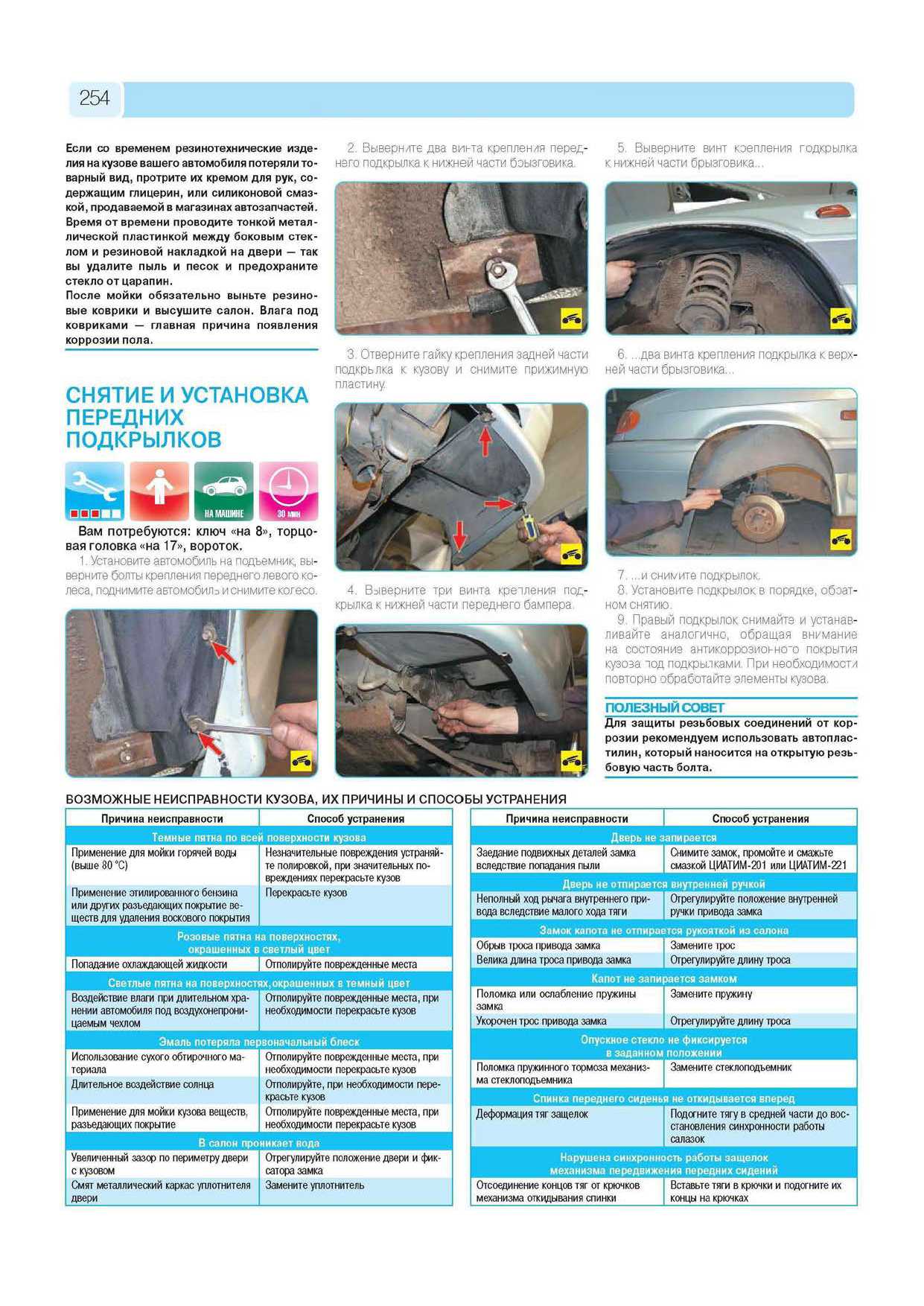

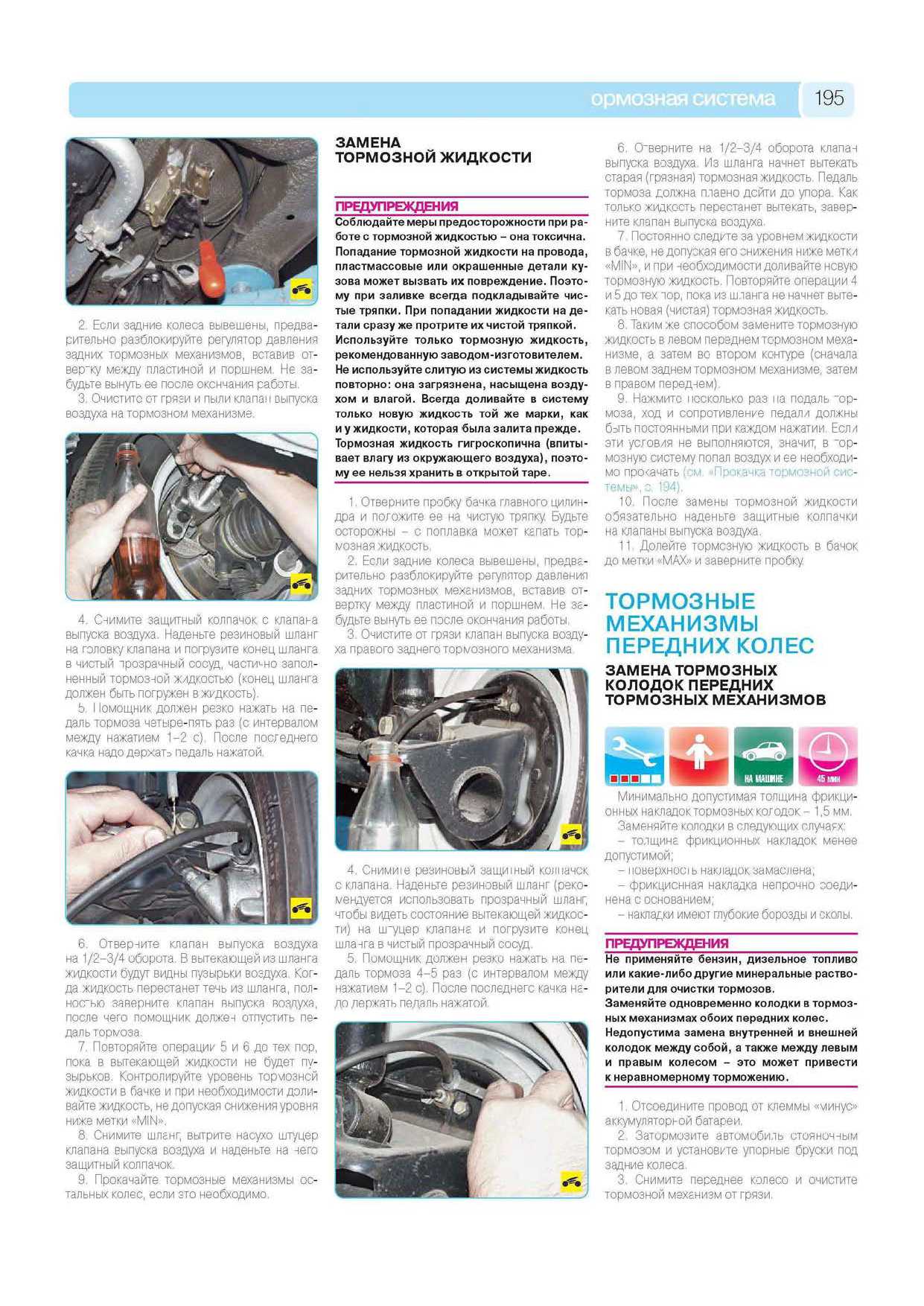

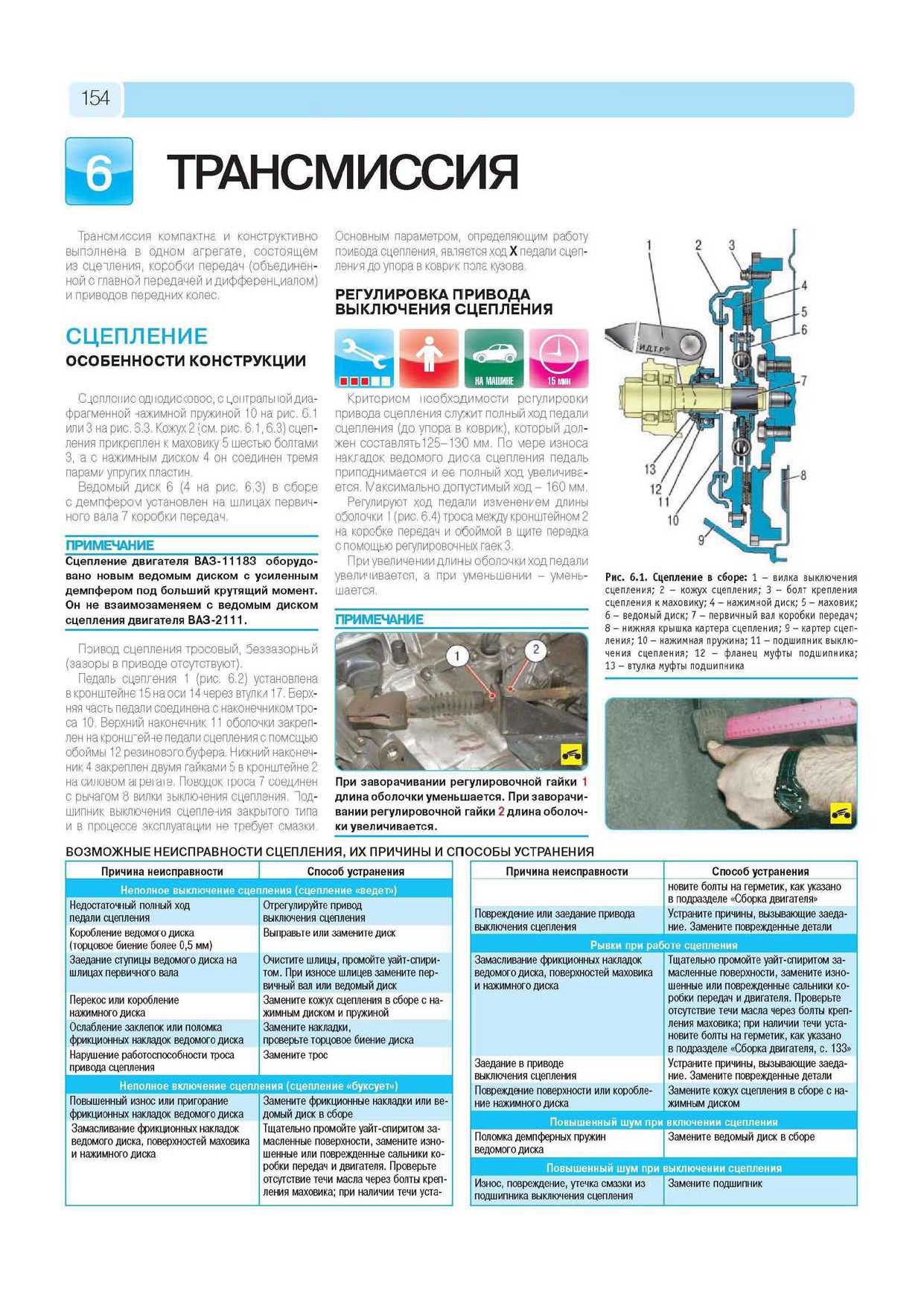

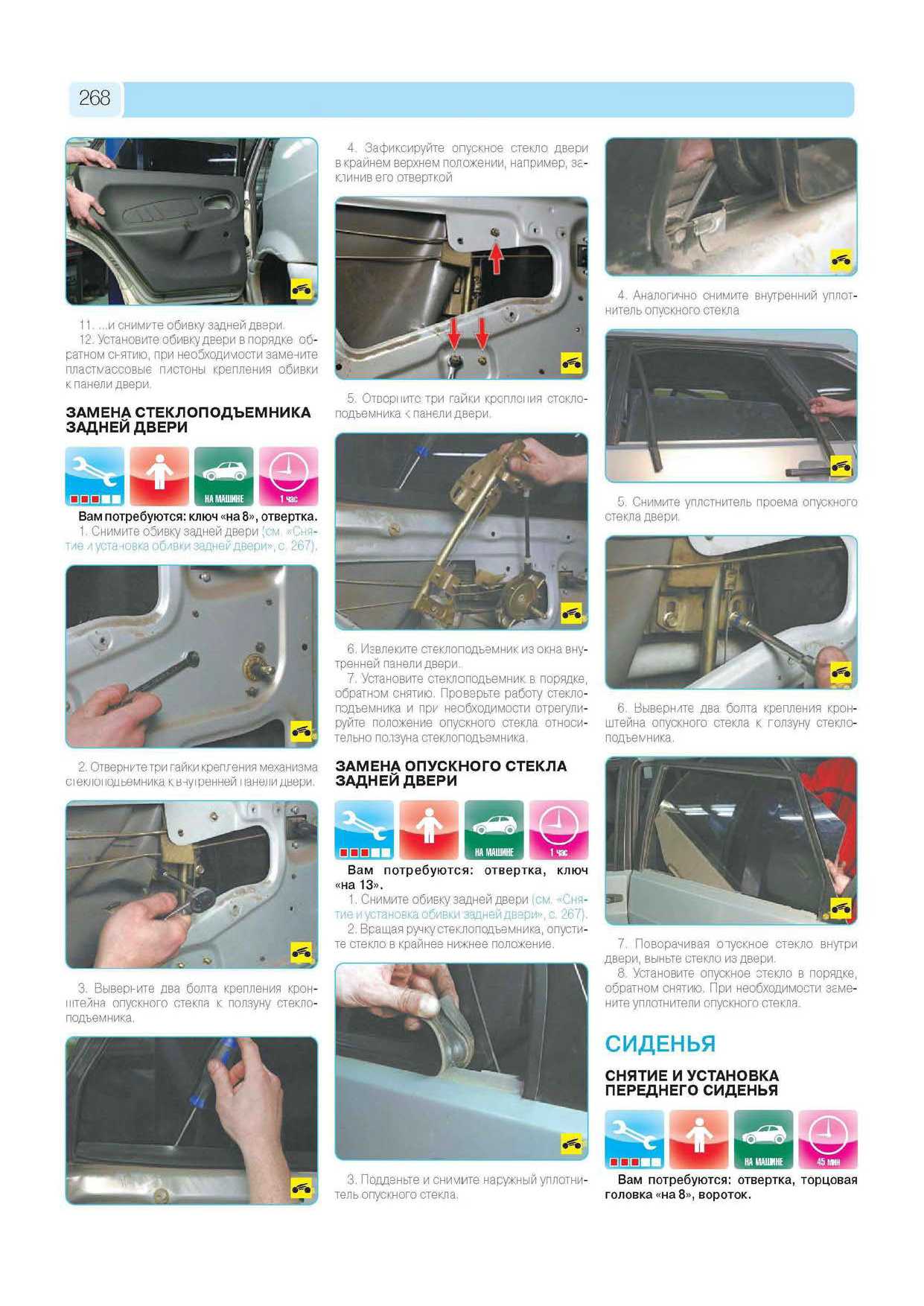

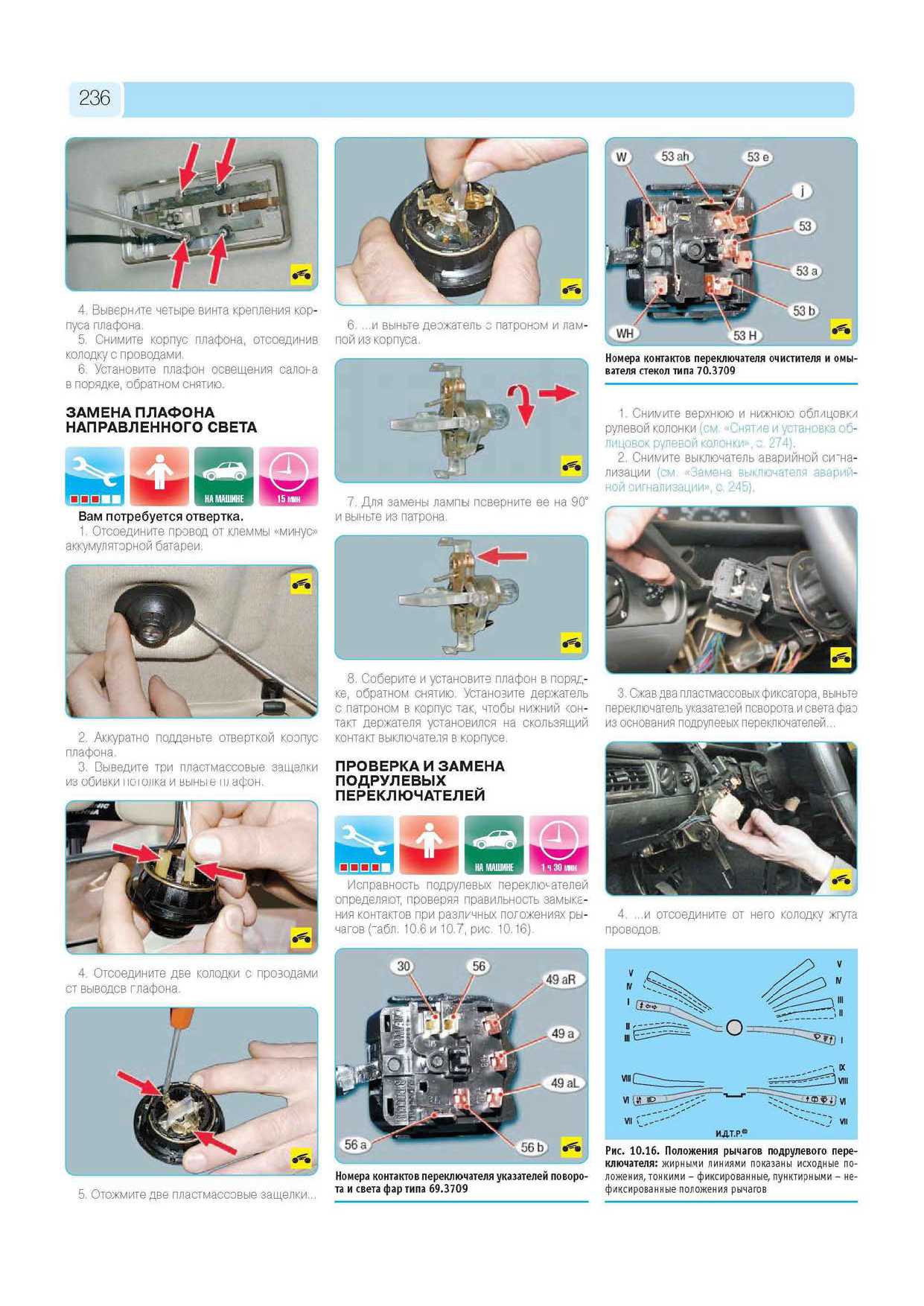

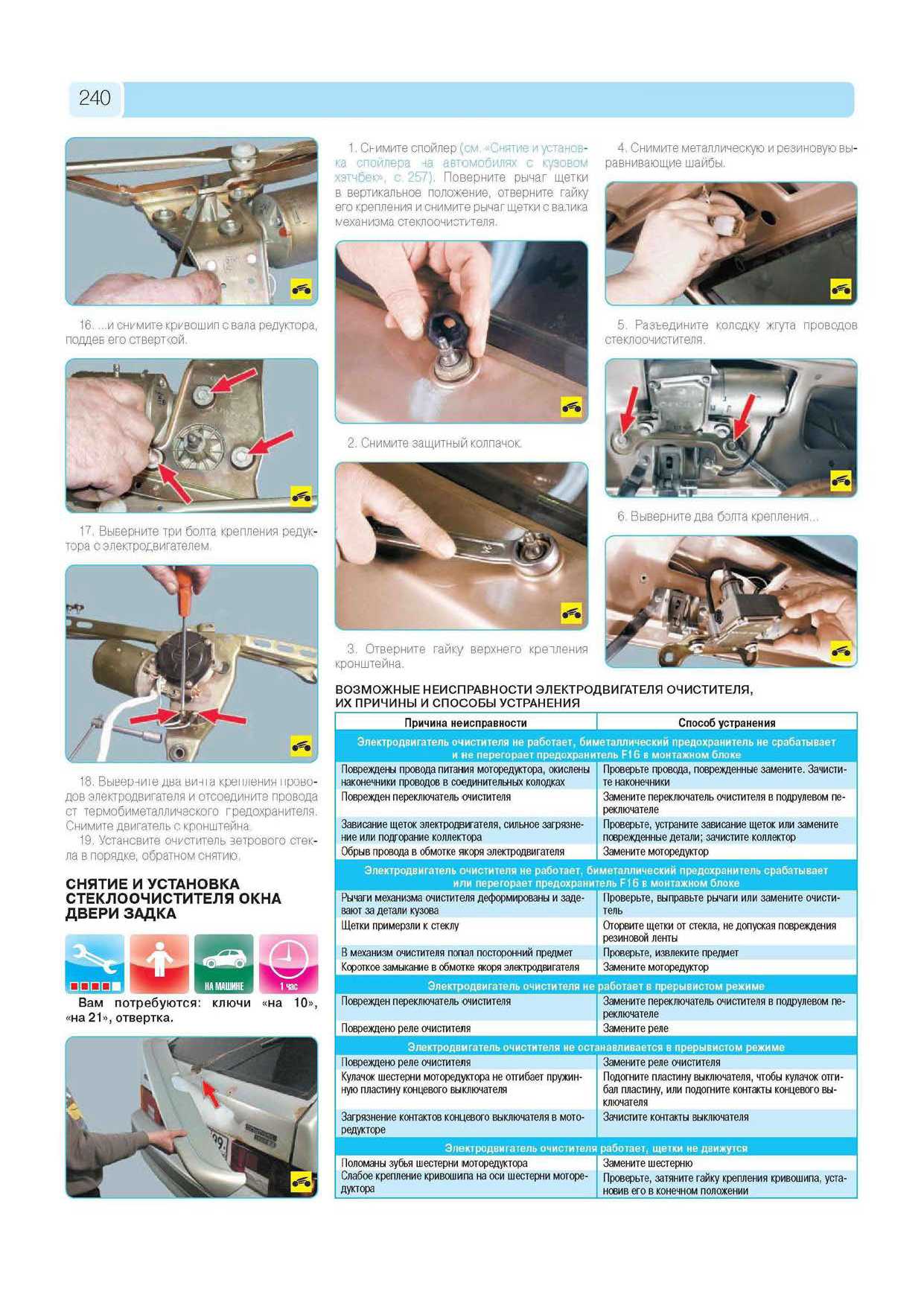

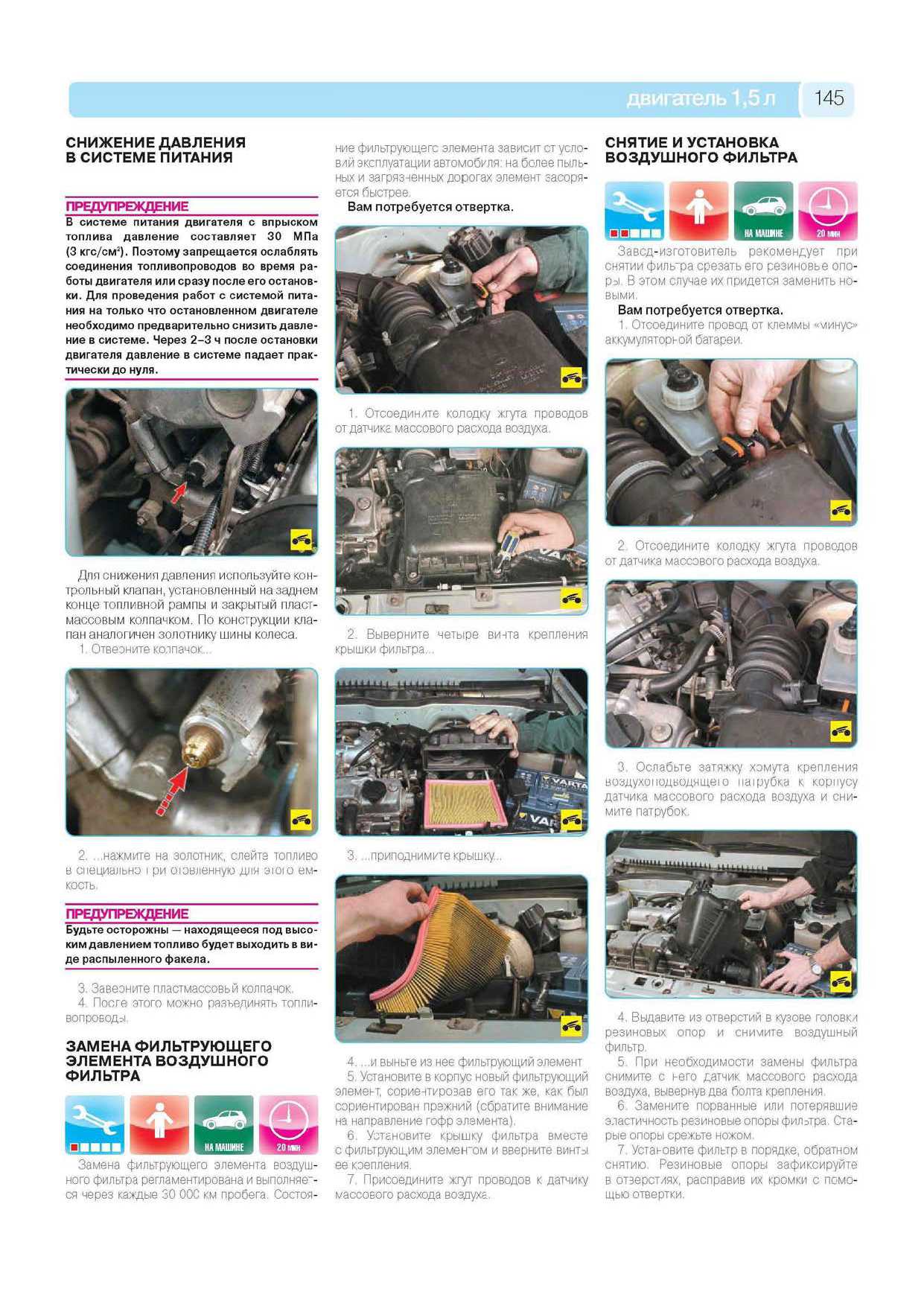

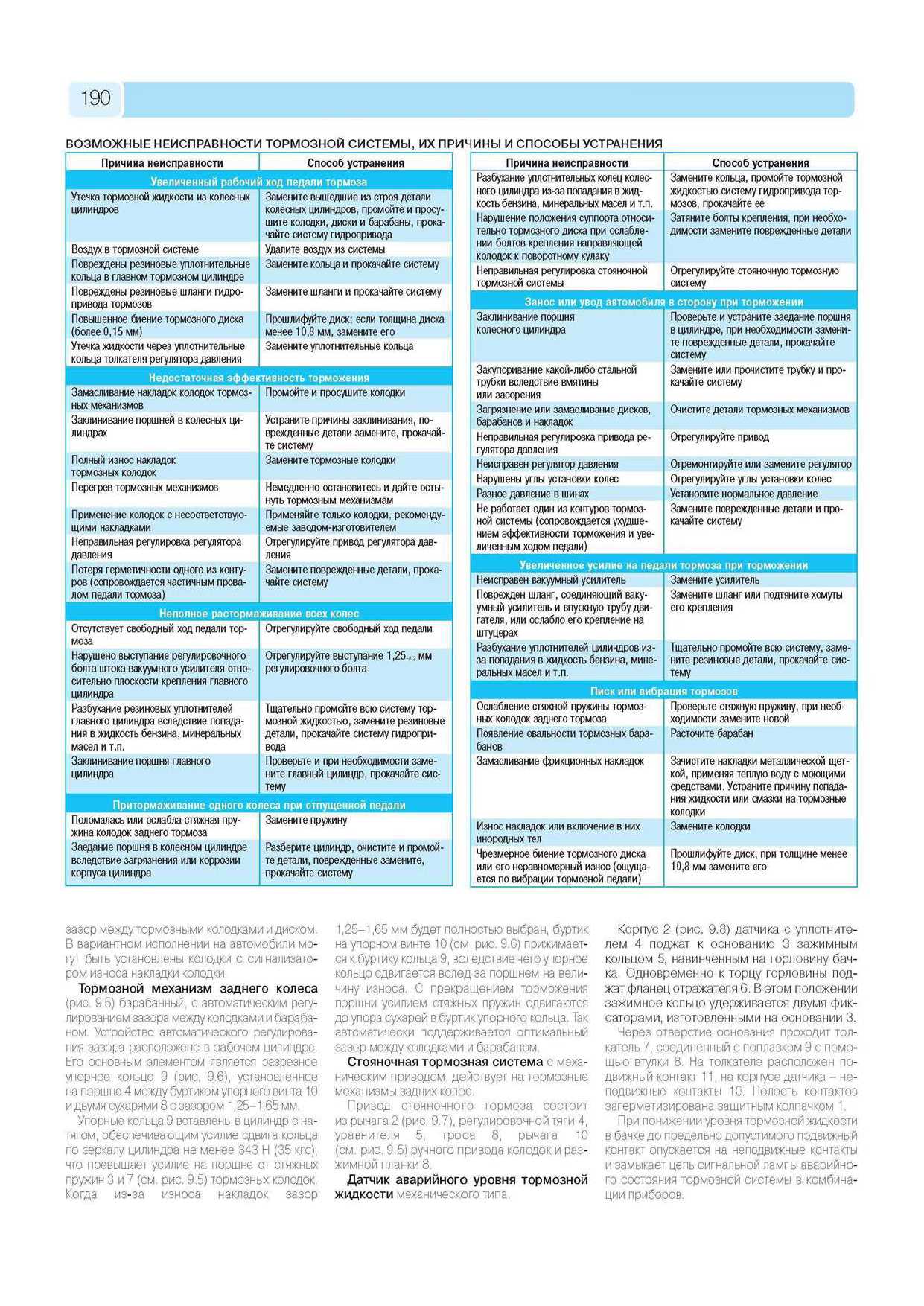

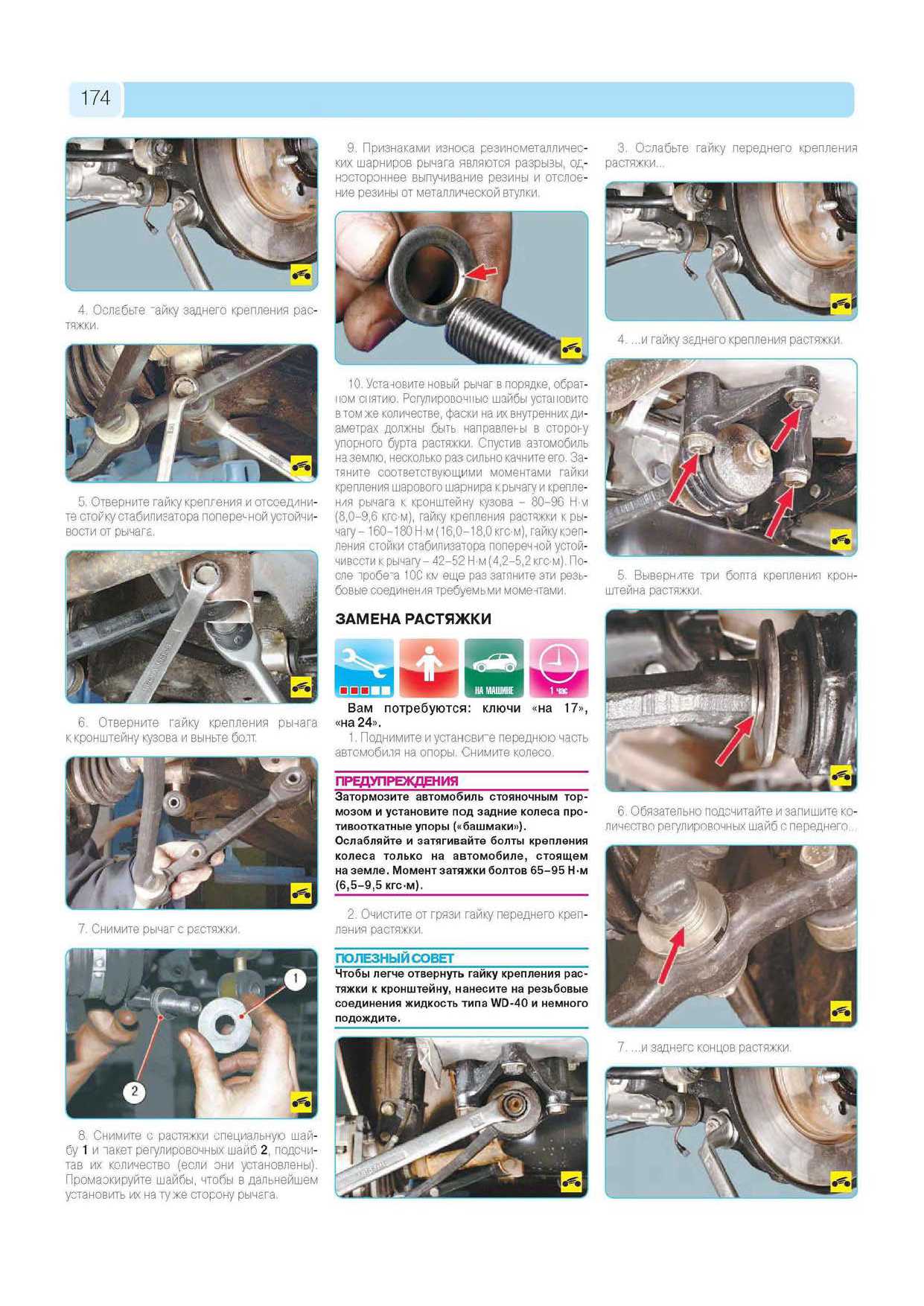

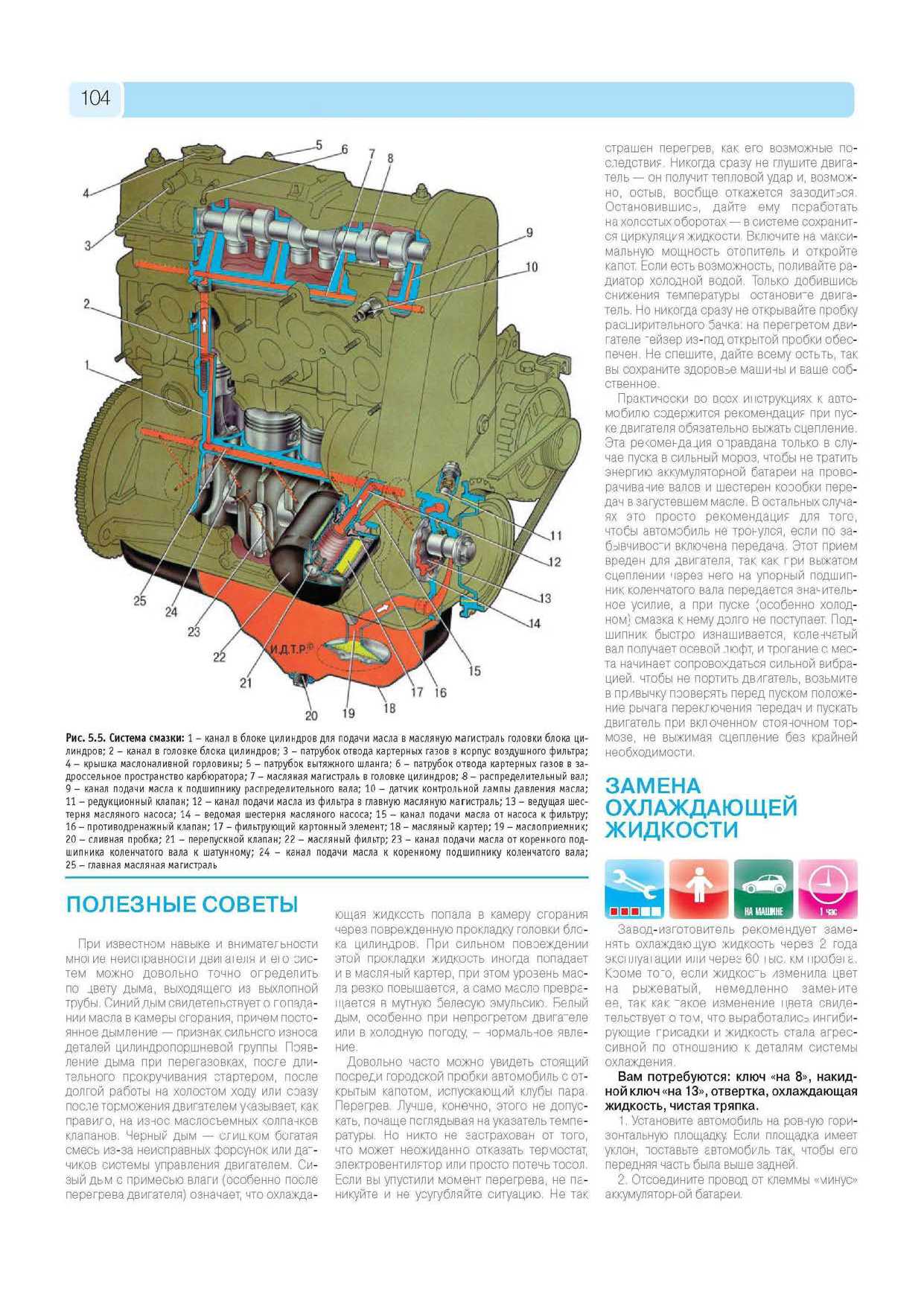

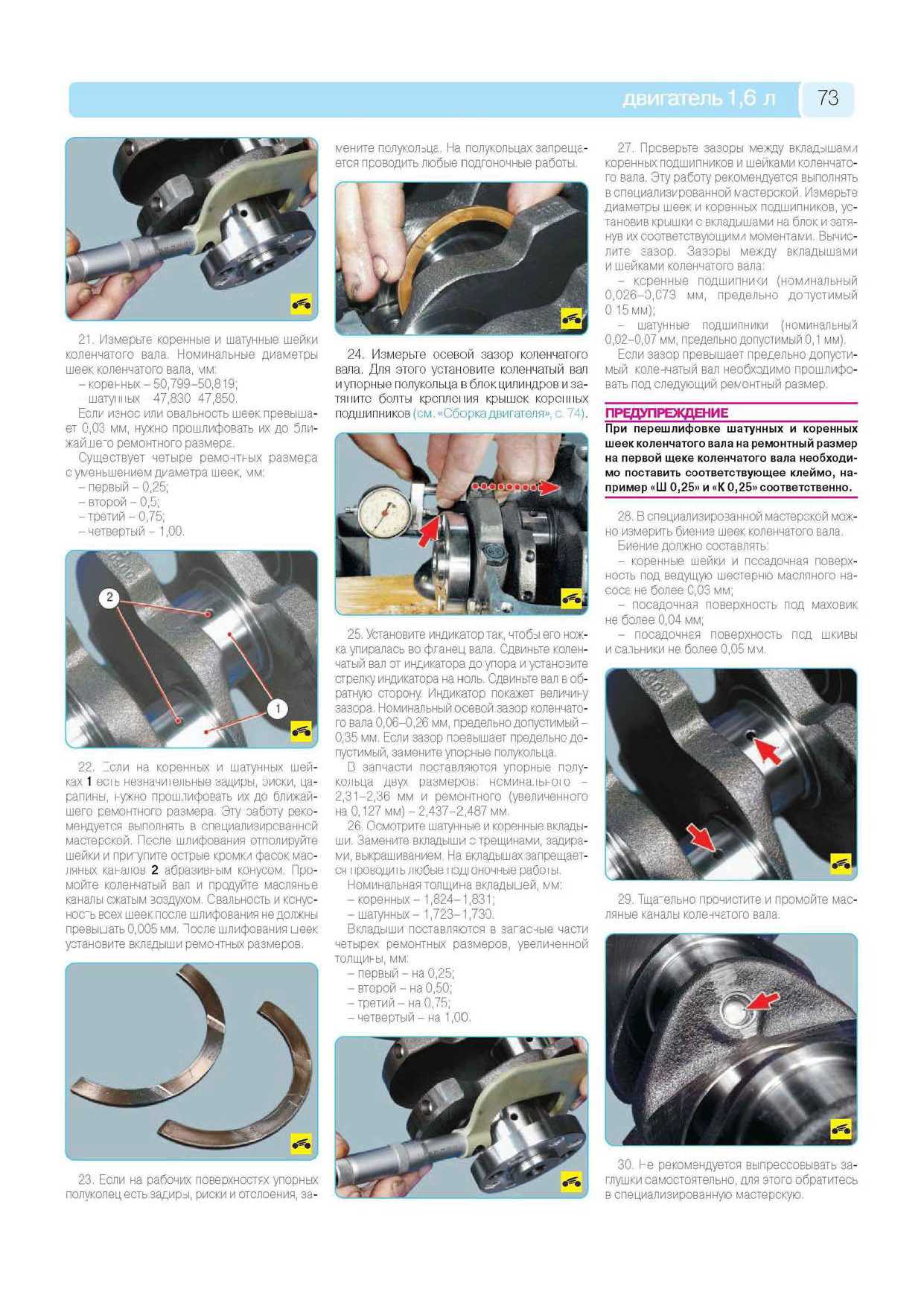

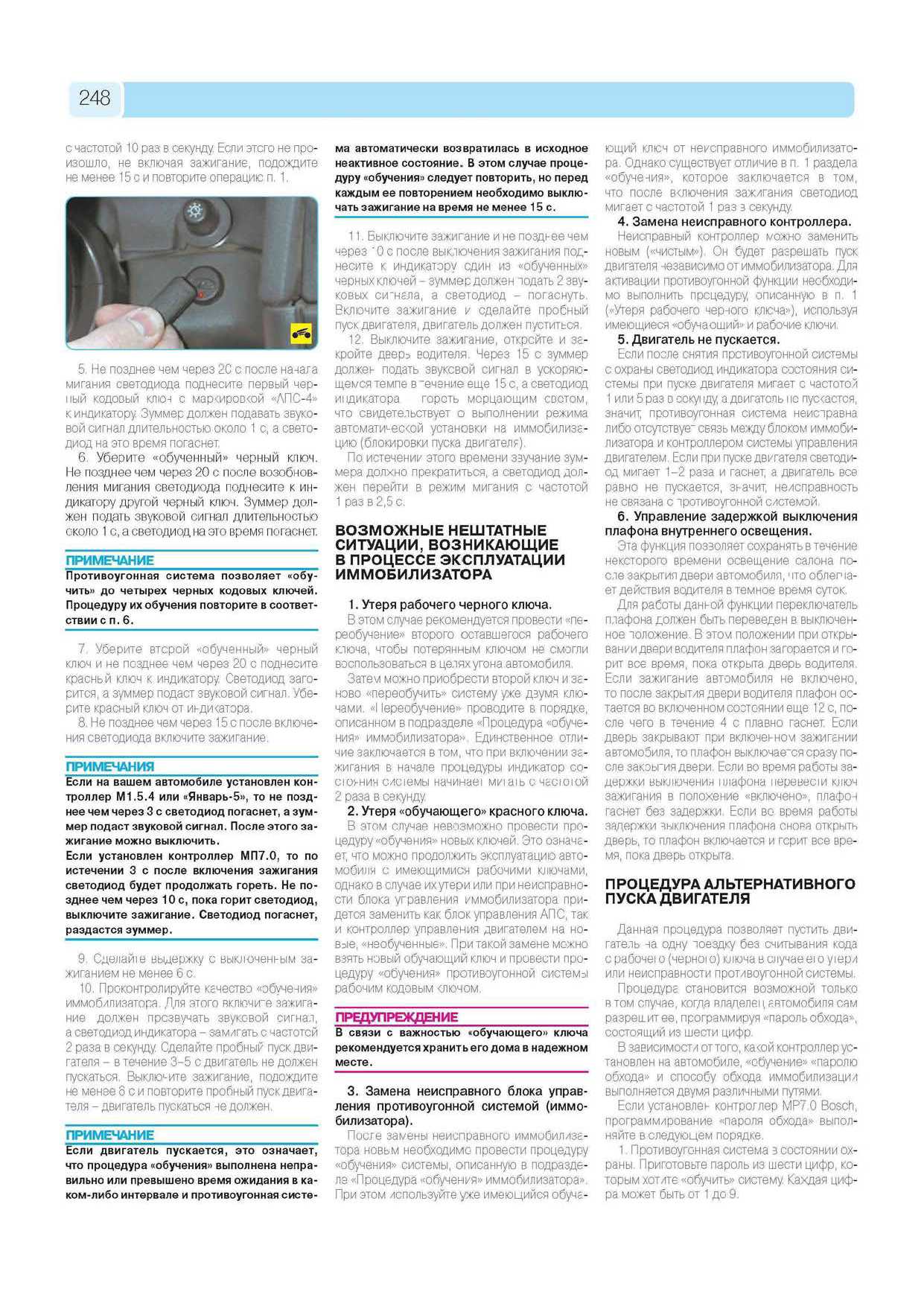

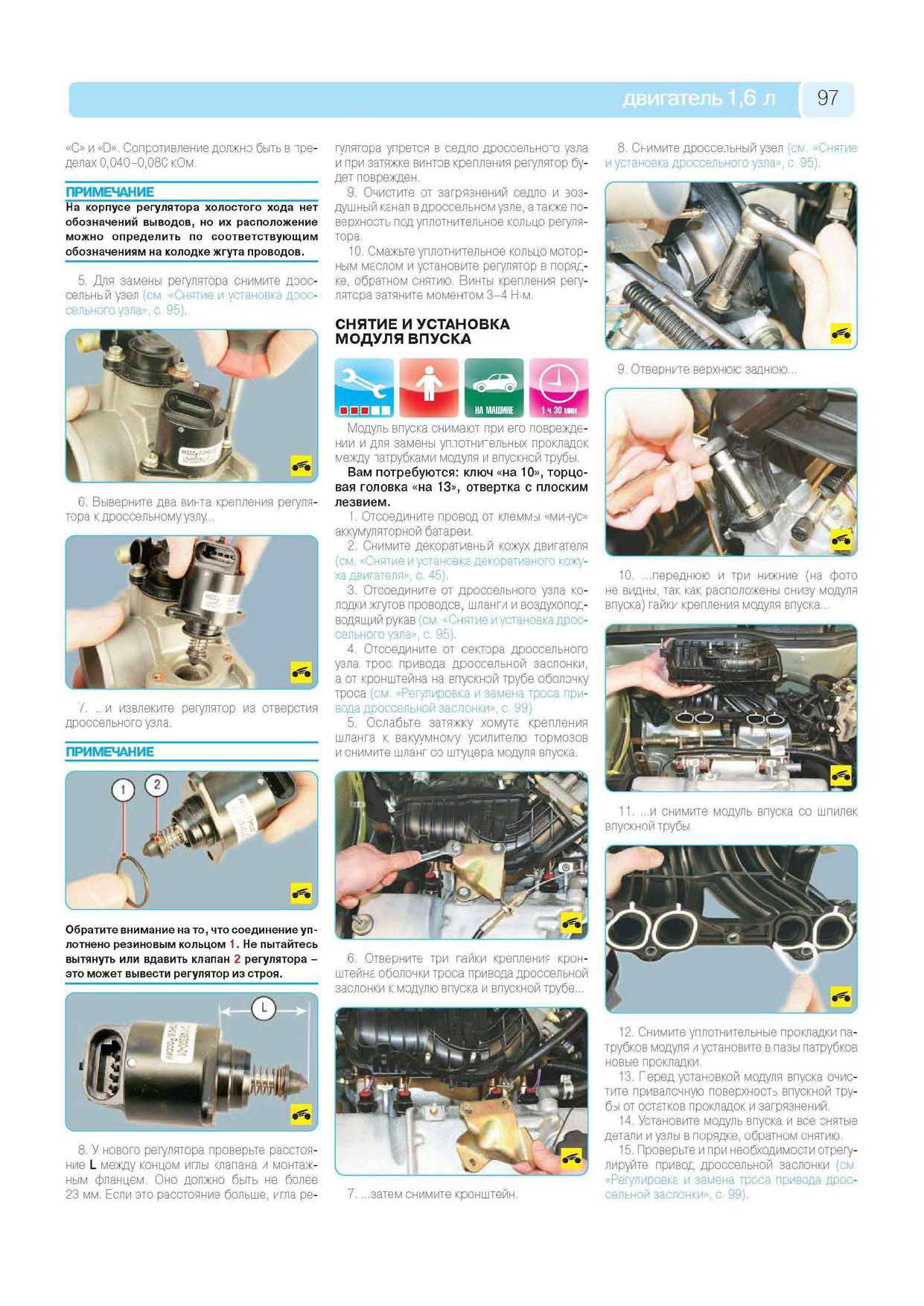

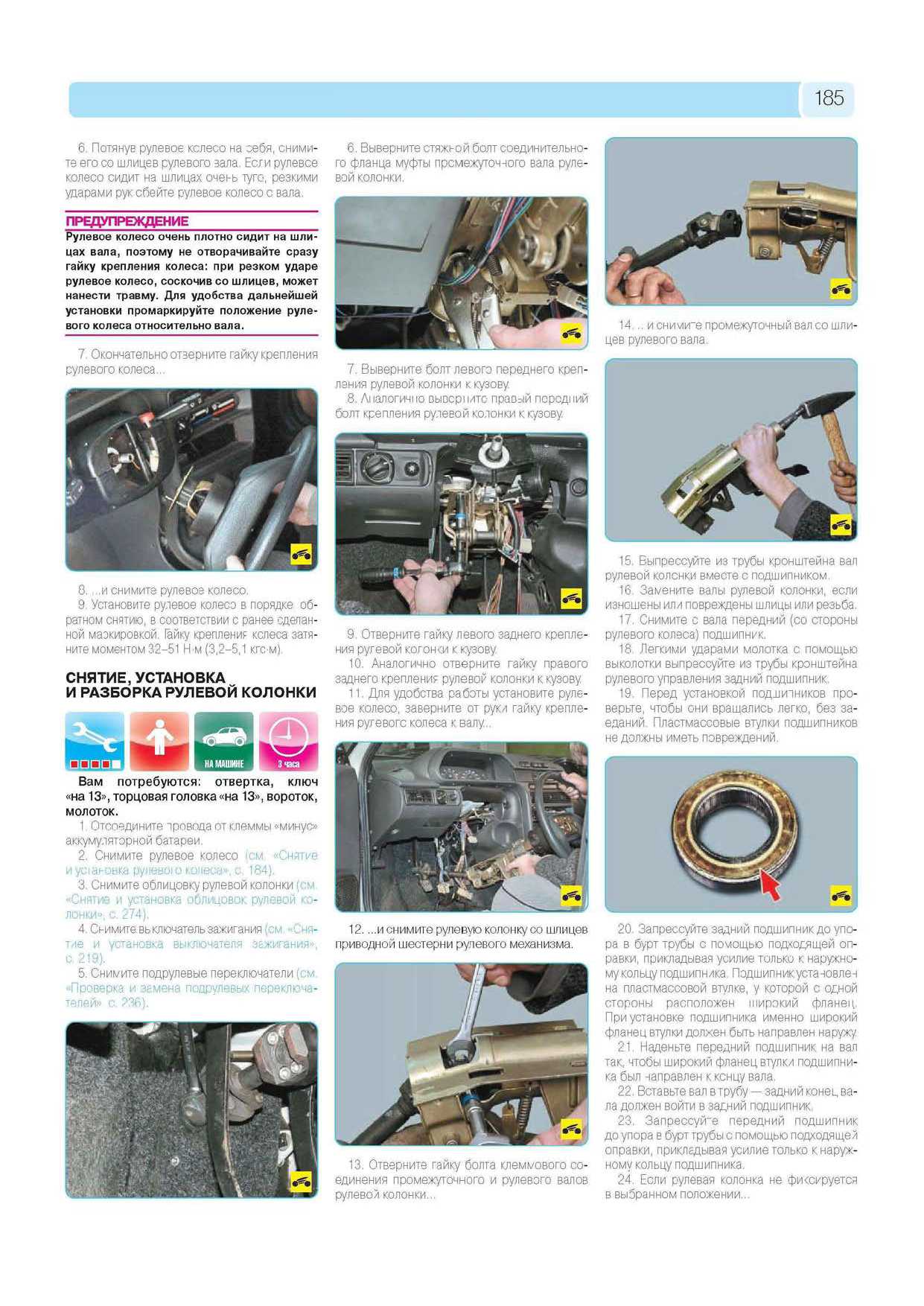

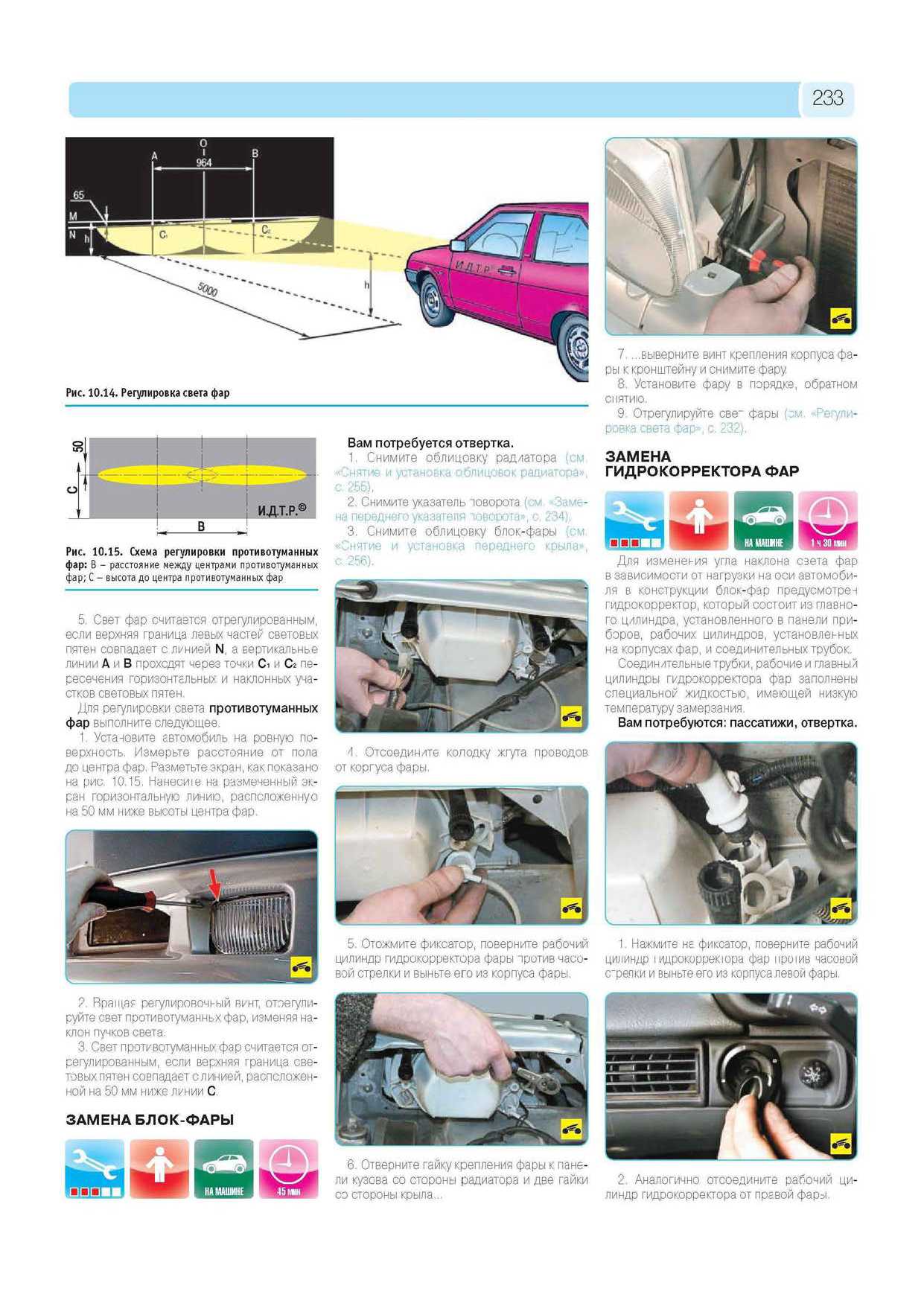

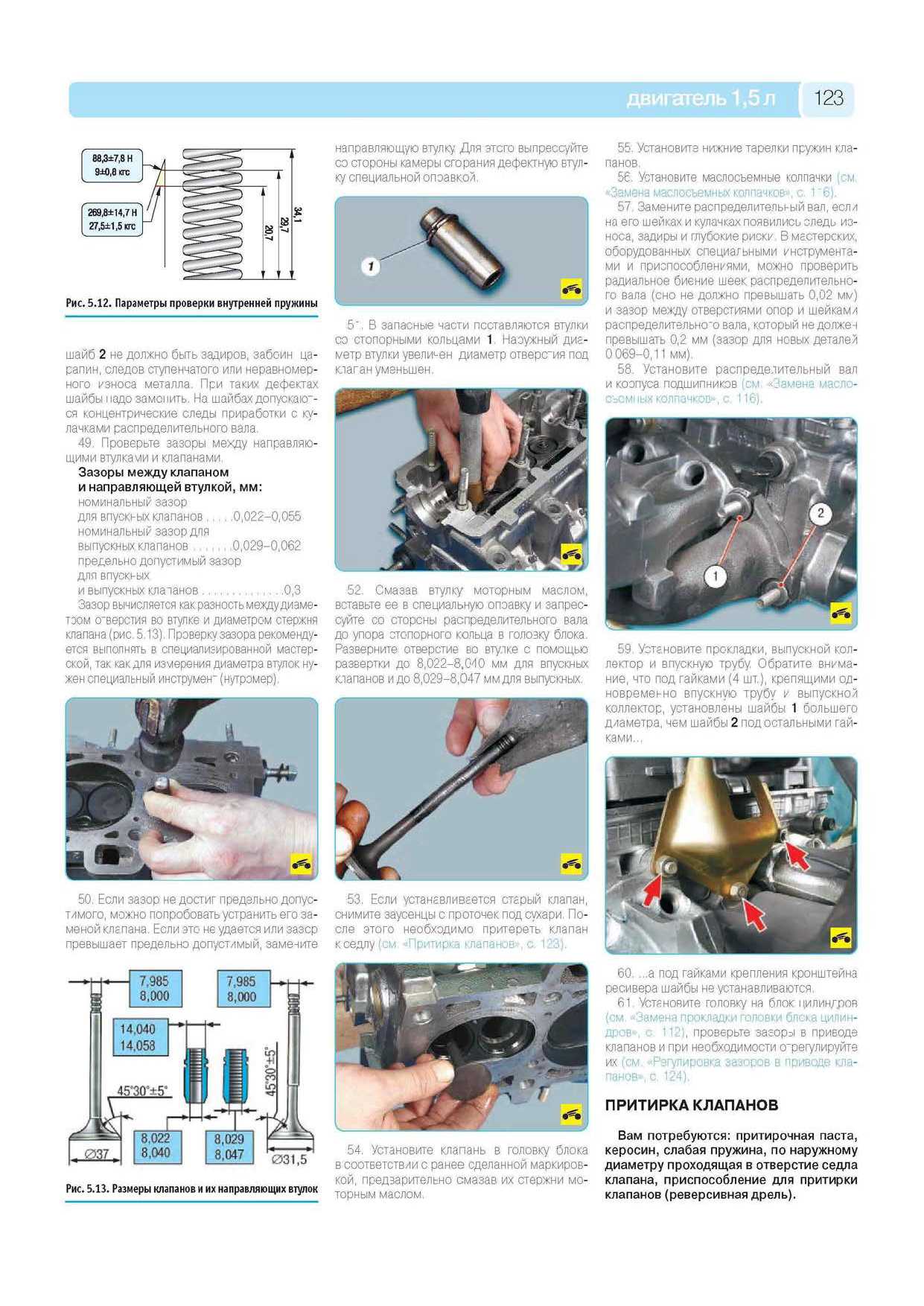

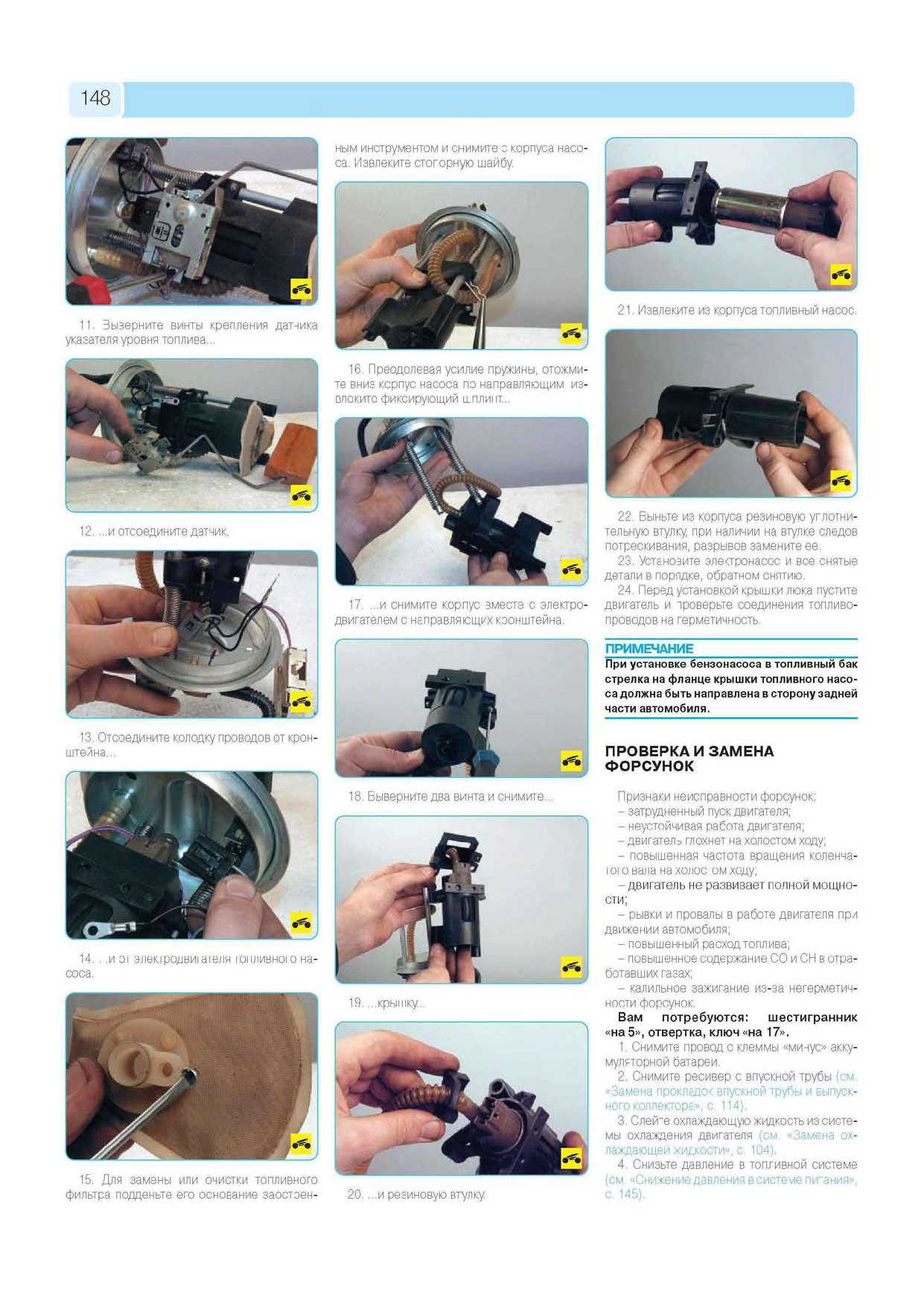

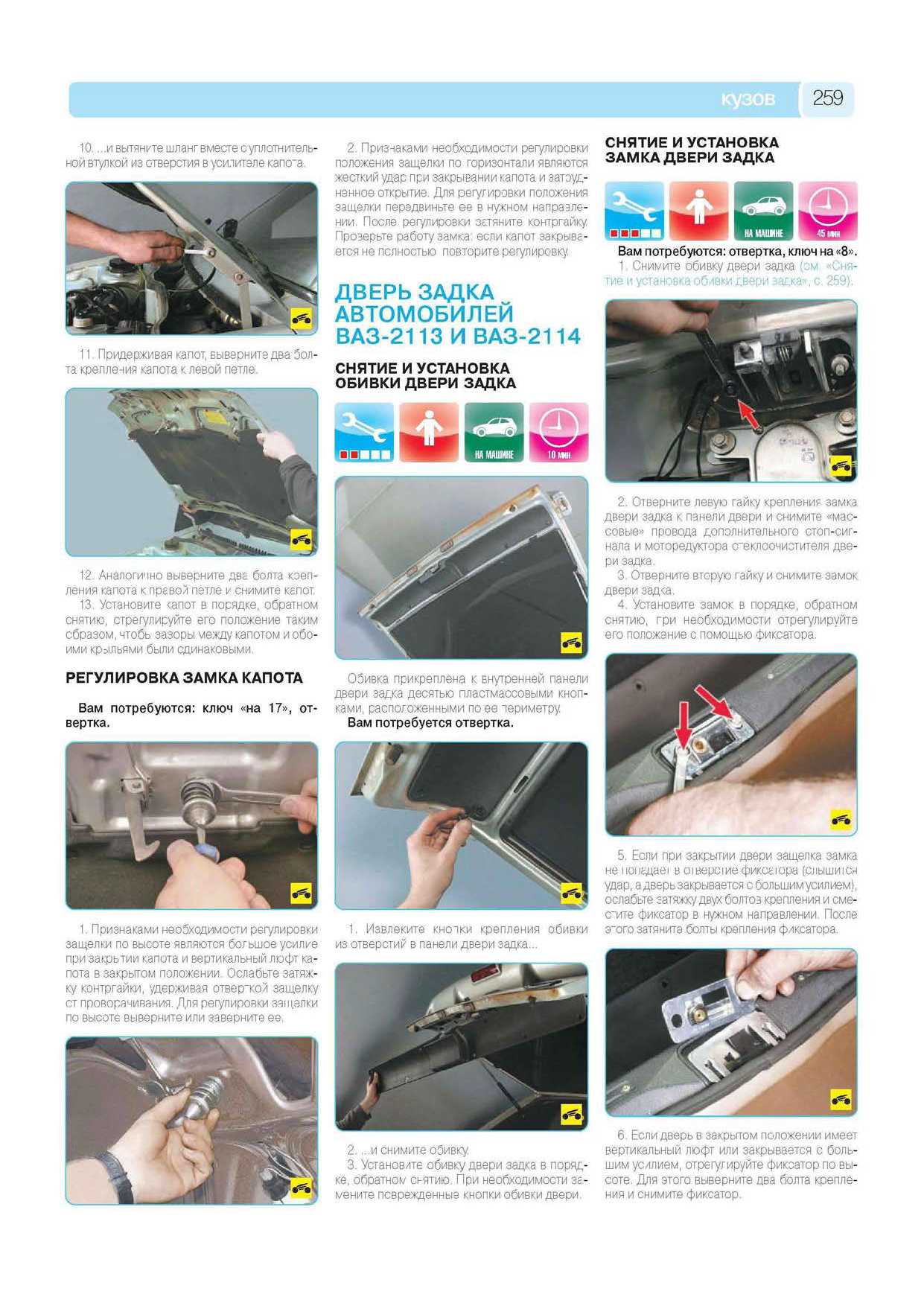

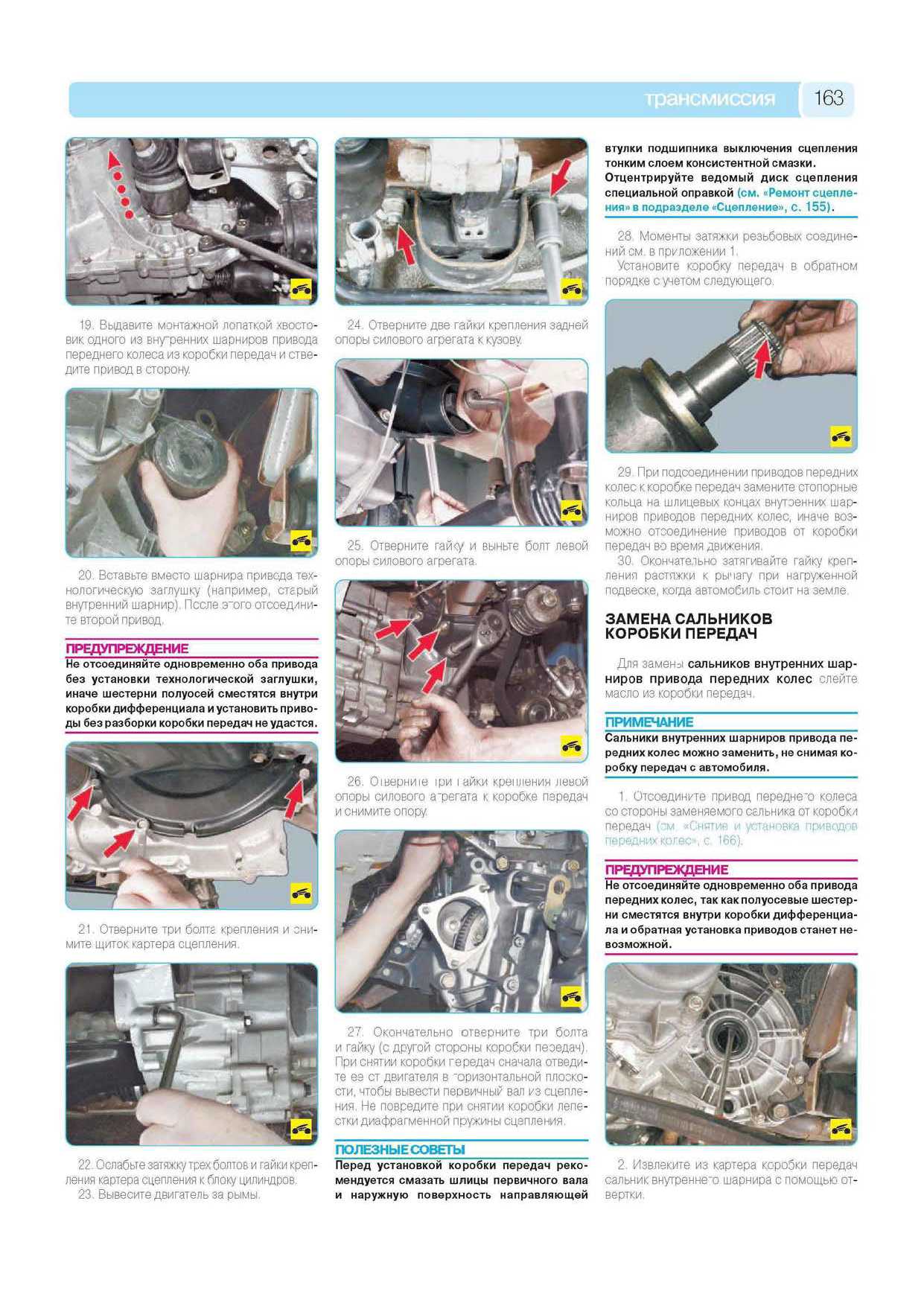

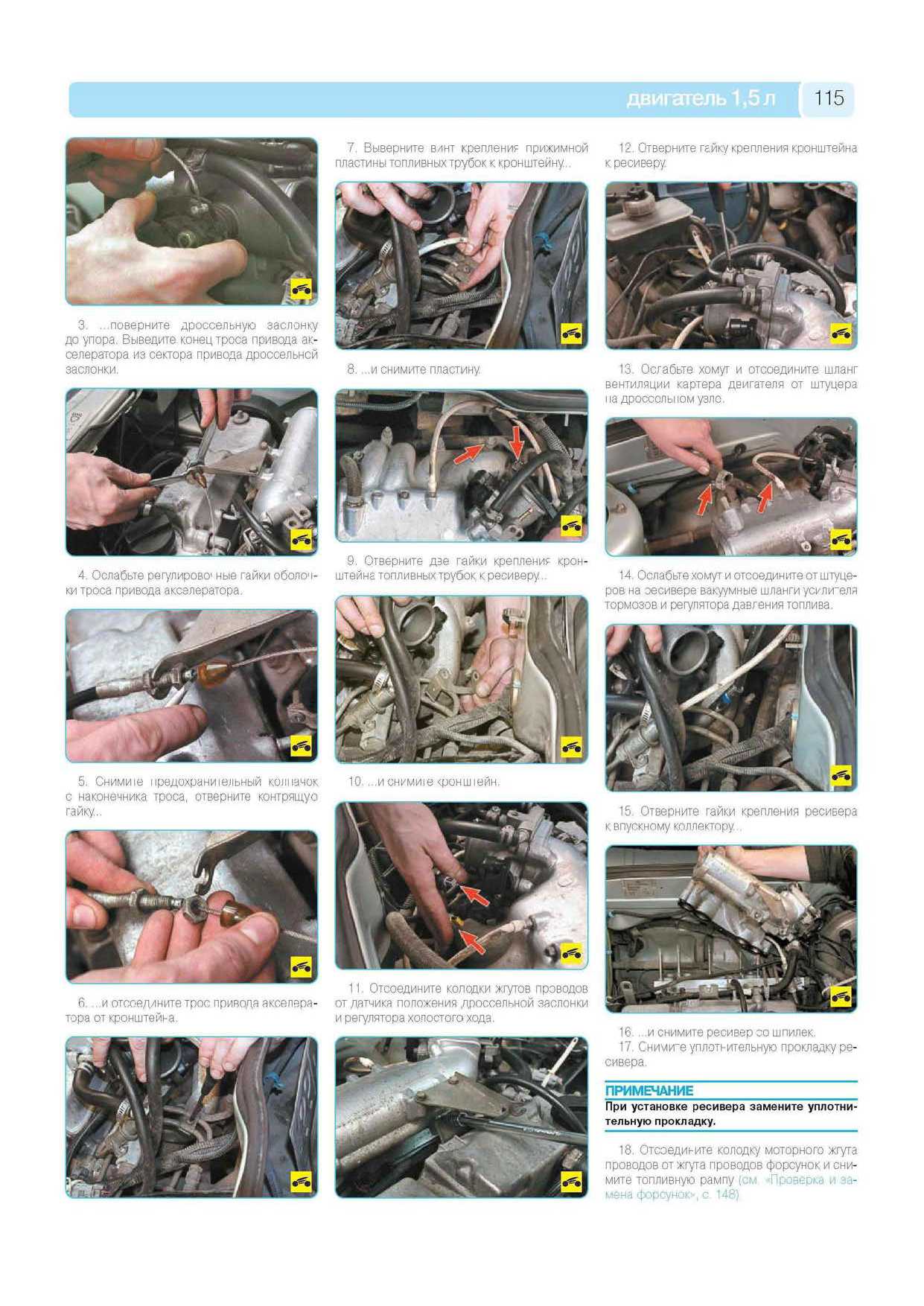

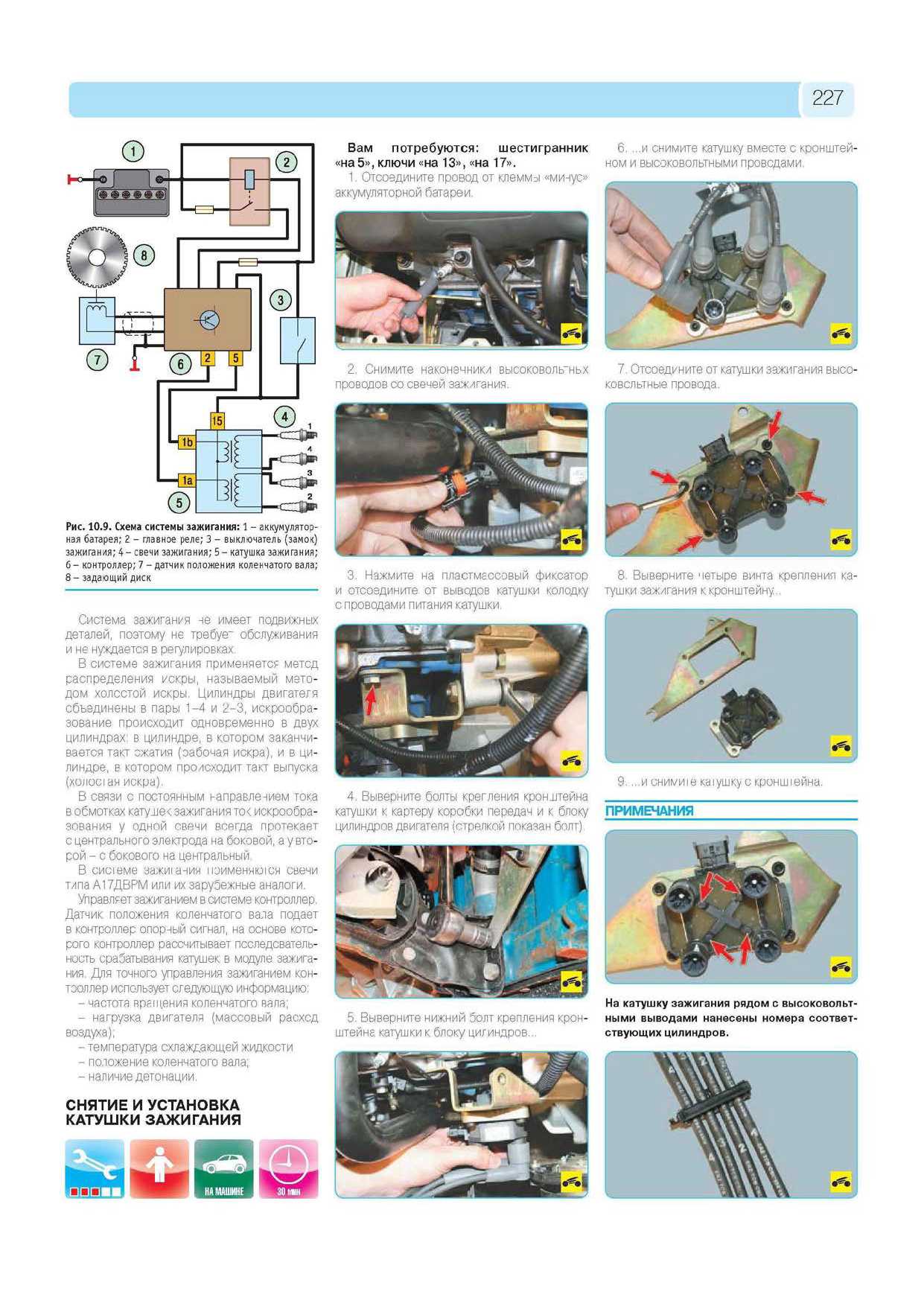

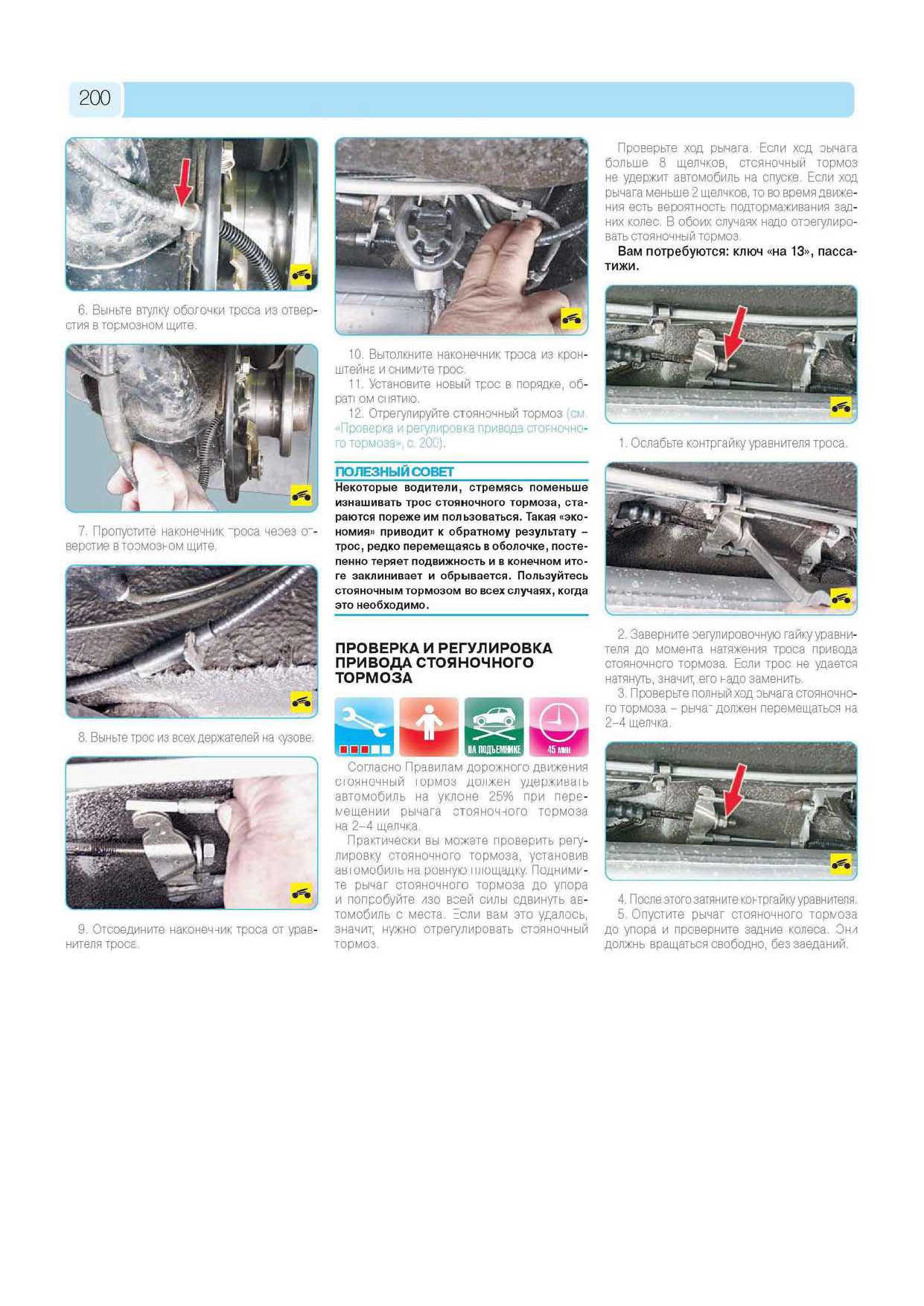

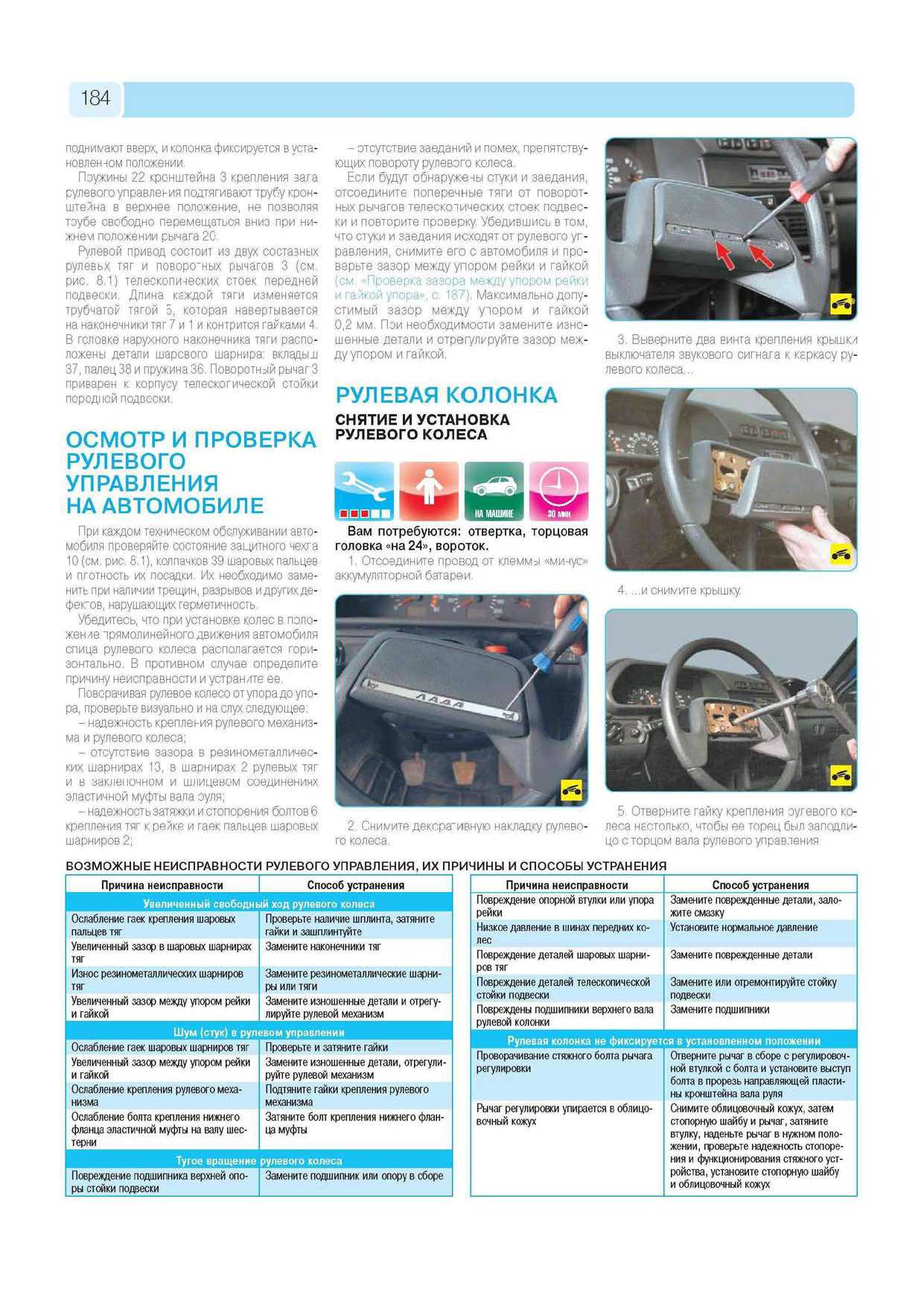

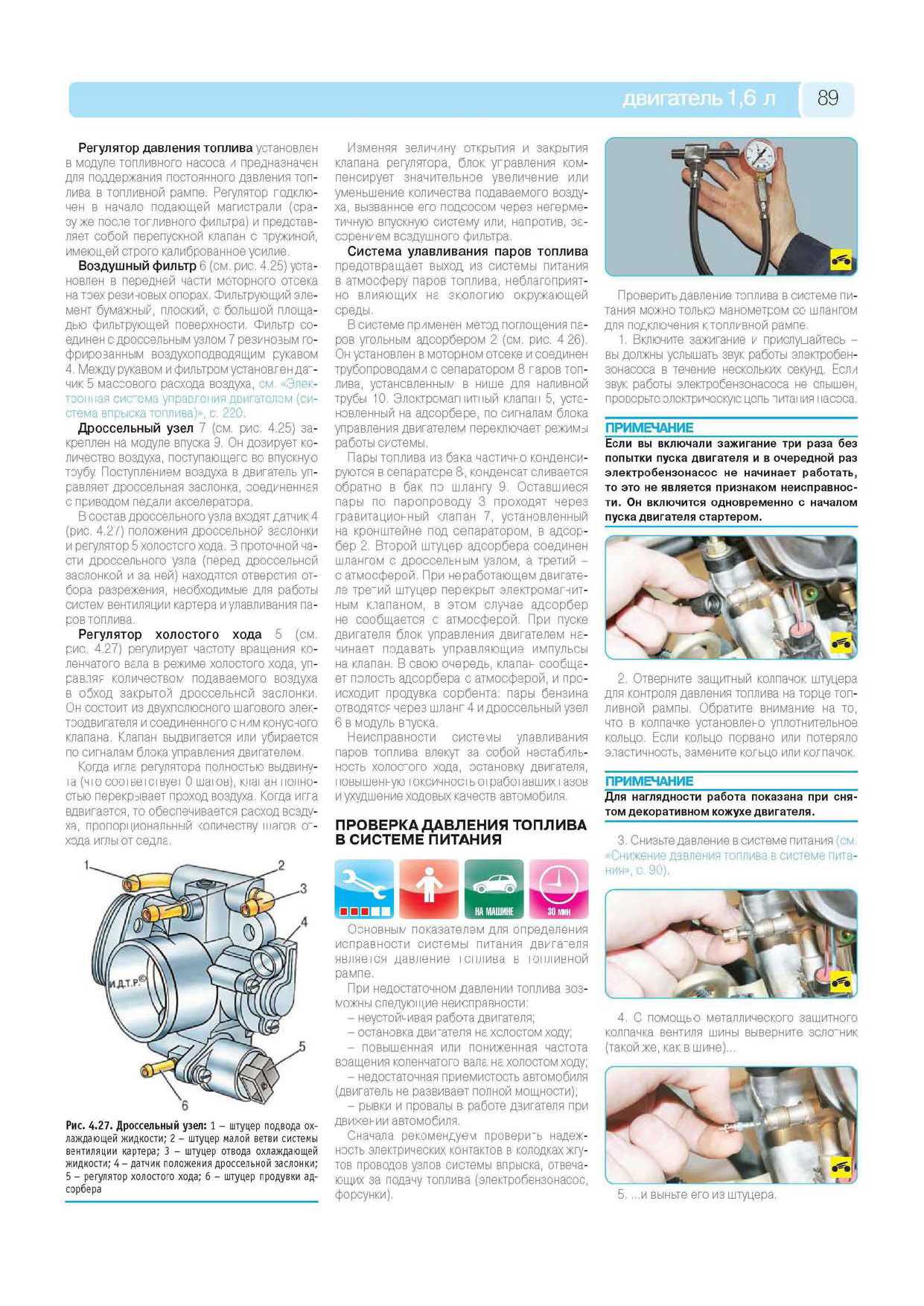

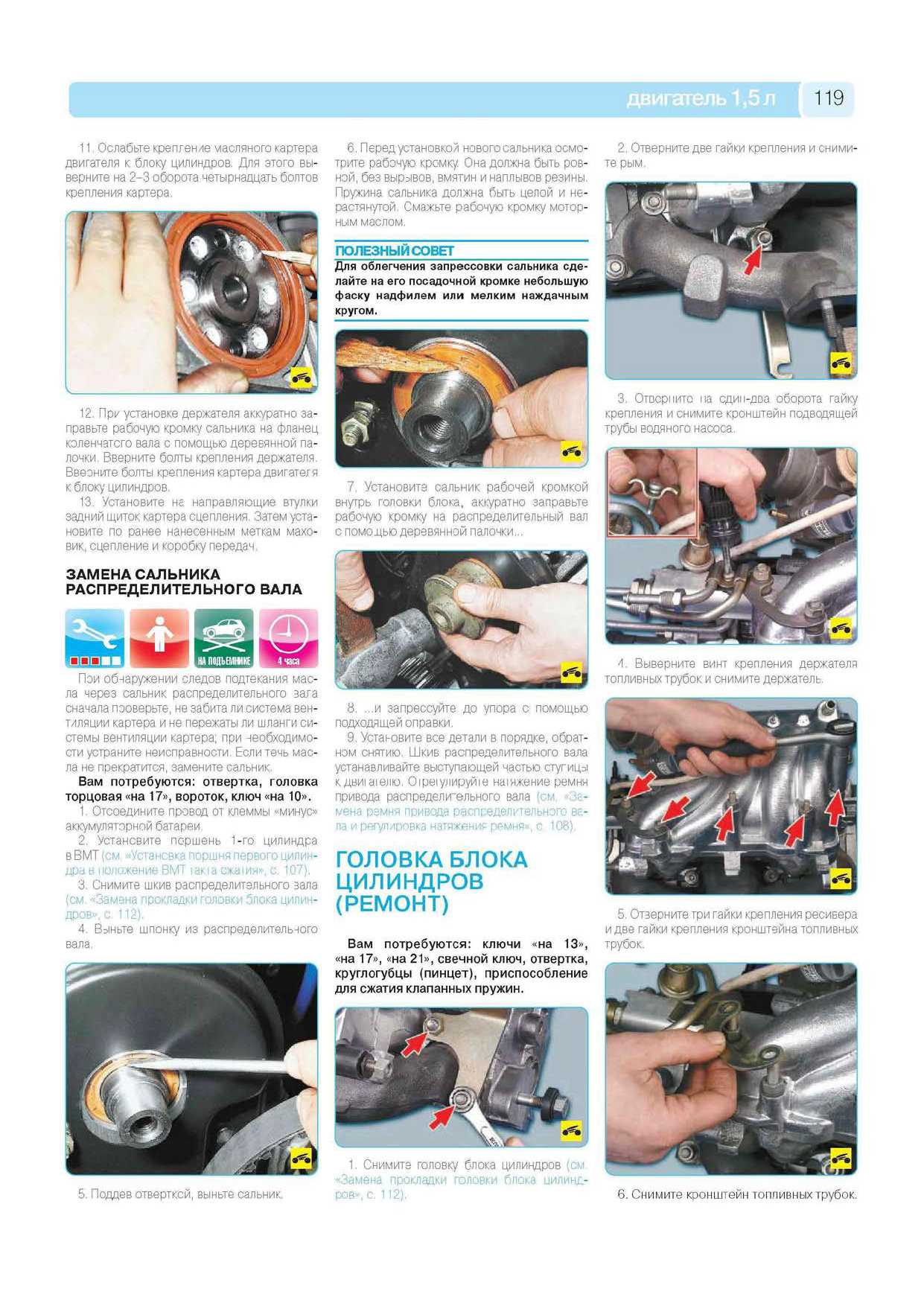

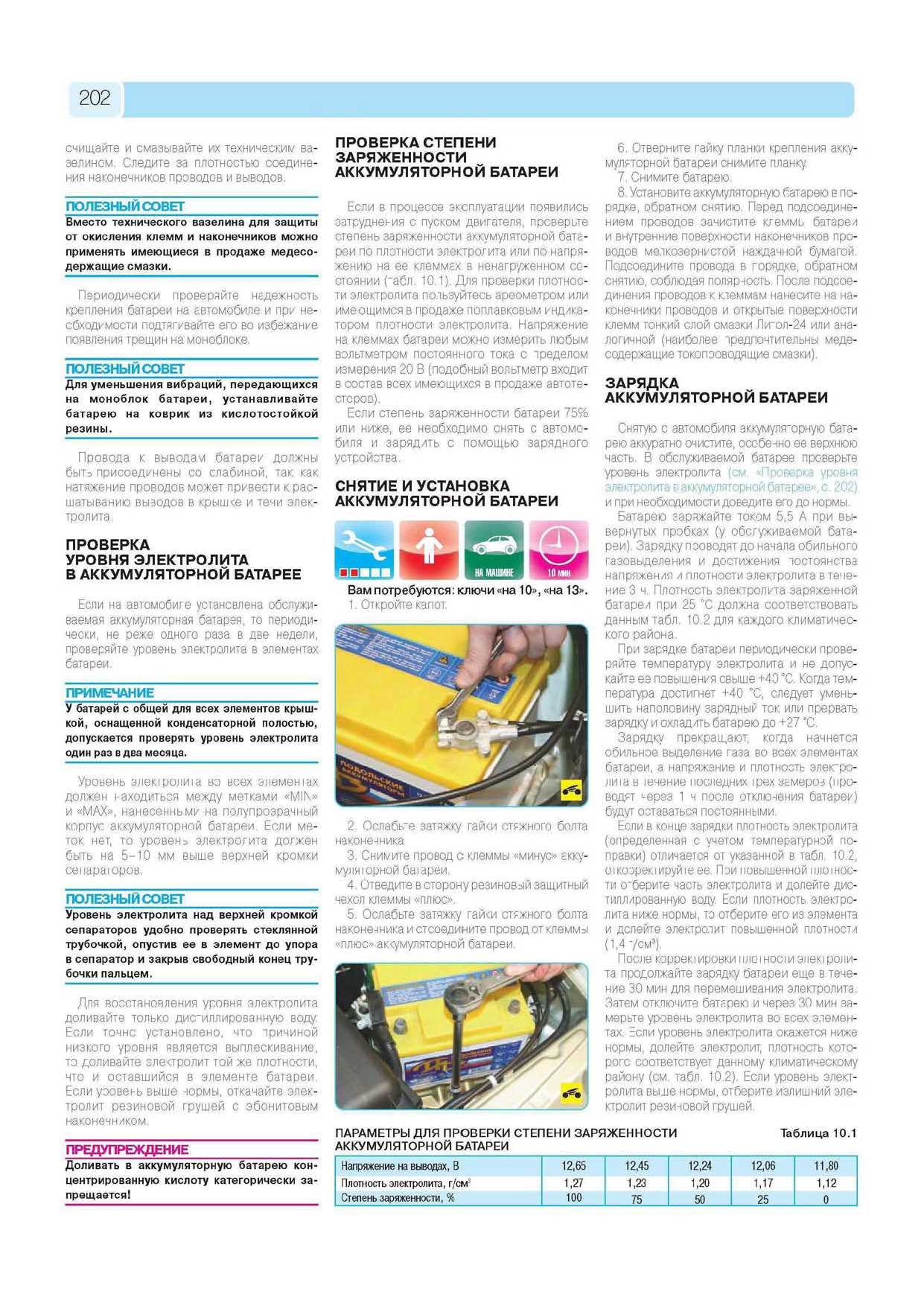

ВАЗ-2113 -2114 -2115 руководство по эксплуатации, техобслуживанию и ремонту

Автомобили ВАЗ-2115 типа седан с четырех дверным кузовом, ВАЗ-2114 типа хэтчбек с пяти дверным кузовом и ВАЗ-2113 с трехдверным кузовом созданы на базе автомобилей ВАЗ-21099, ВАЗ-2109 и ВАЗ-2108 соответственно, поэтому многие их узлы и агрегаты унифицированы. В 2004 году после окончательного прекращения производства в Тольятти моделей «Восьмого» семейства модернизированные автомобили получили общее наименование LADA SAMARA.

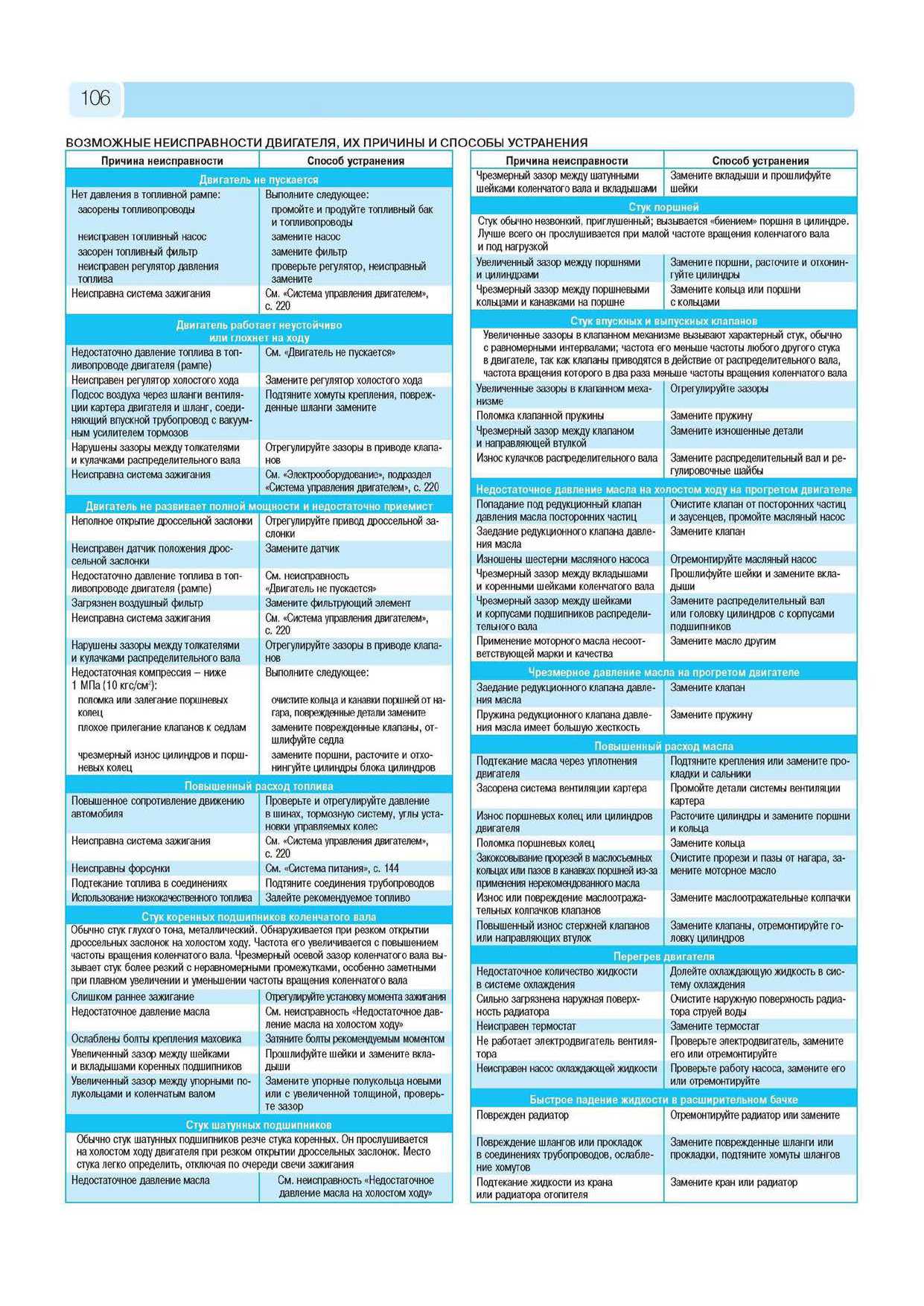

Автомобили семейства LADA SAMARA комплектуют бензиновым двигателем модели ВАЗ-11183 рабочим объемом 1,6 л и ВАЗ-2111 рабочим объемом 1,5 л, расположенными в моторном отсеке поперечно. Двигатели оснащены системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов. Двигатели модели ВАЗ-11183 и ВАЗ -2111 по конструкции практически аналогичны. Моторы удовлетворяют нормам токсичности Евро-2 с возможностью соответствия перспективным стандартам.

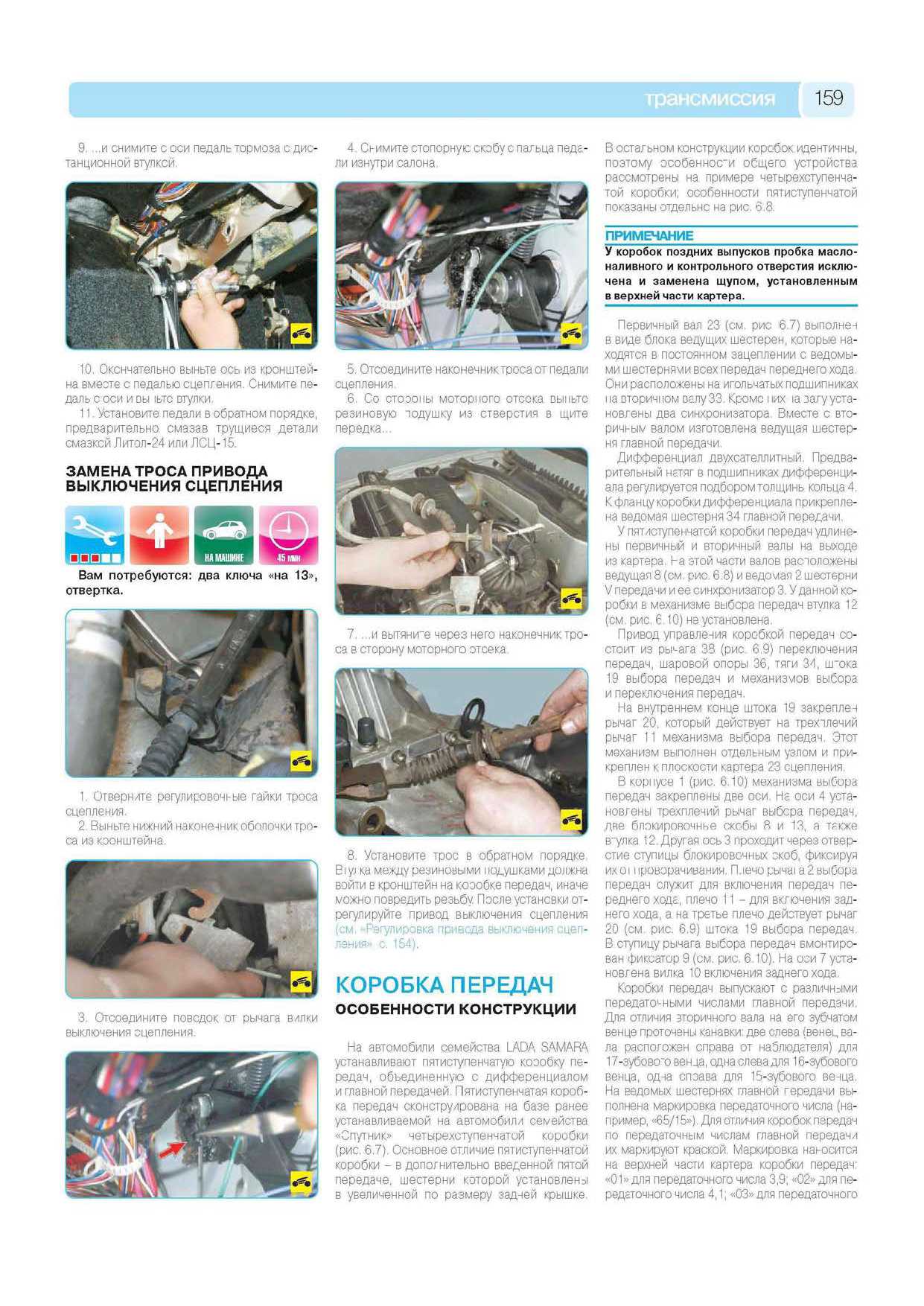

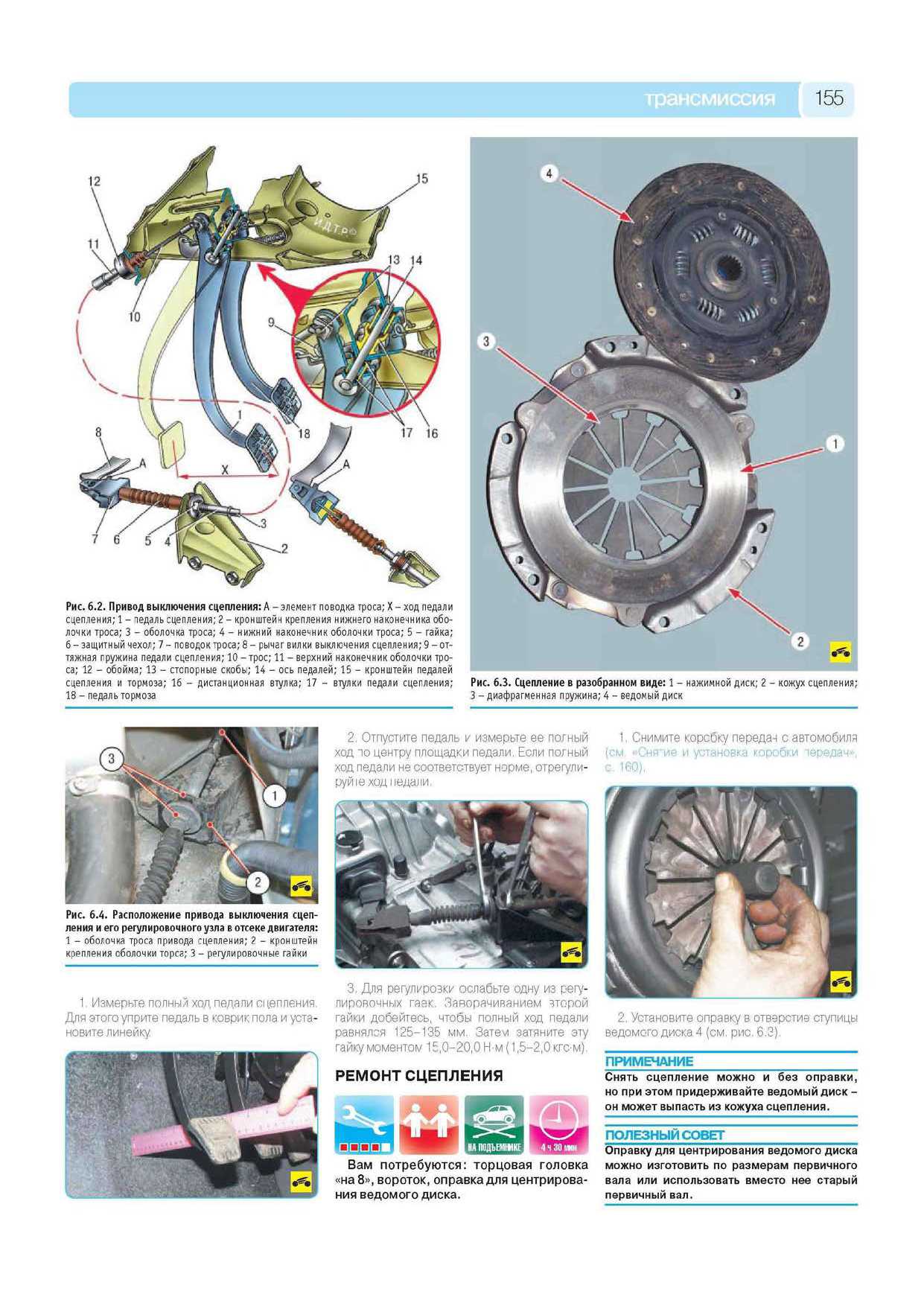

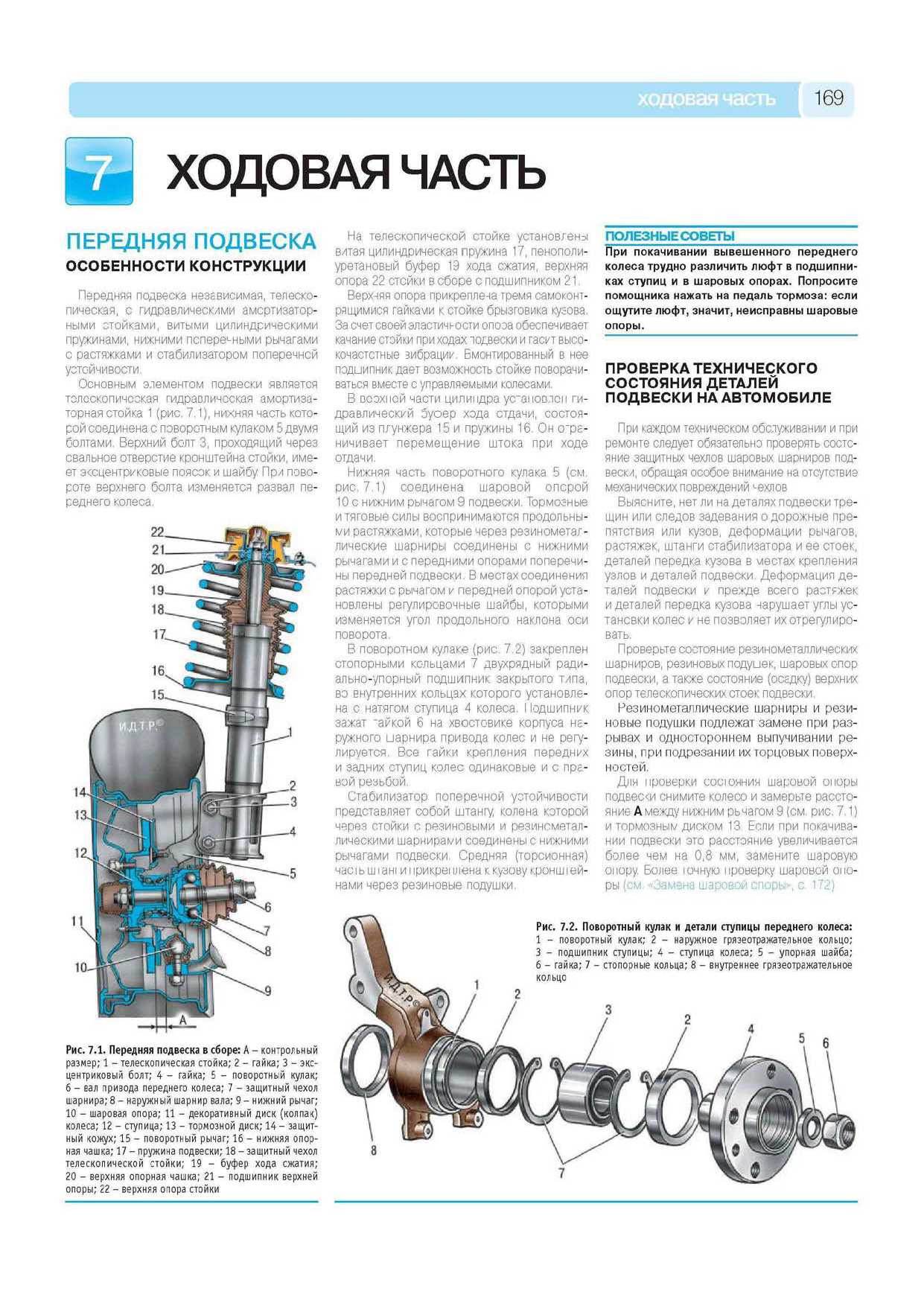

Пятиступенчатая коробка передач, привод на передние колеса позволяют упростить трансмиссию и повысить экономичность, улучшить управляемость и устойчивость автомобиля на высоких скоростях и скользкой дороге. Тем не менее у автомобиля с нагруженным верхним багажником или прицепом изменяется распределение м асс по осям и соответственно ухудшается управляемость при движении. В таких случаях надо быть предельно осторожным и не совершать резких маневров на дороге при обгоне и в повороте.

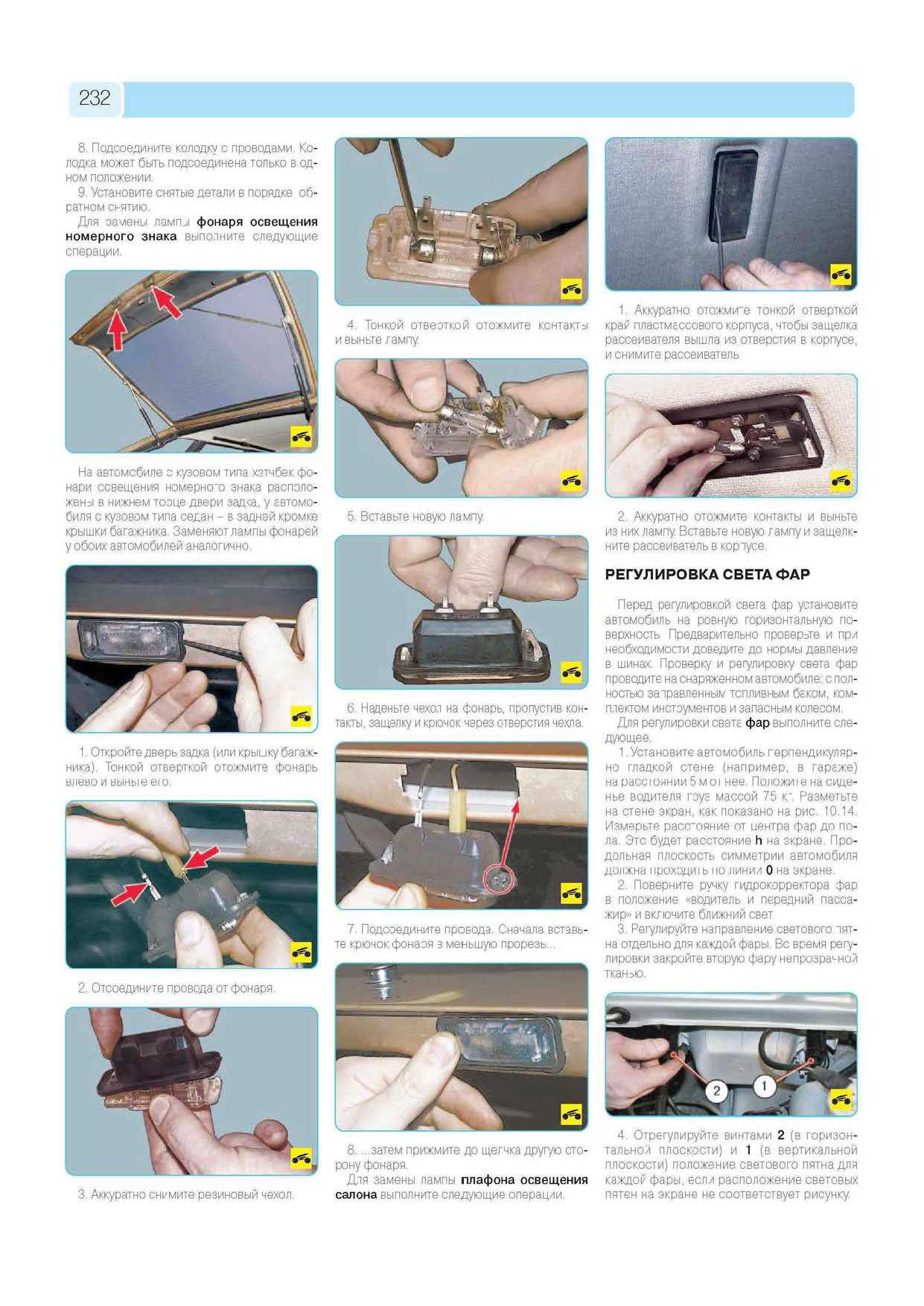

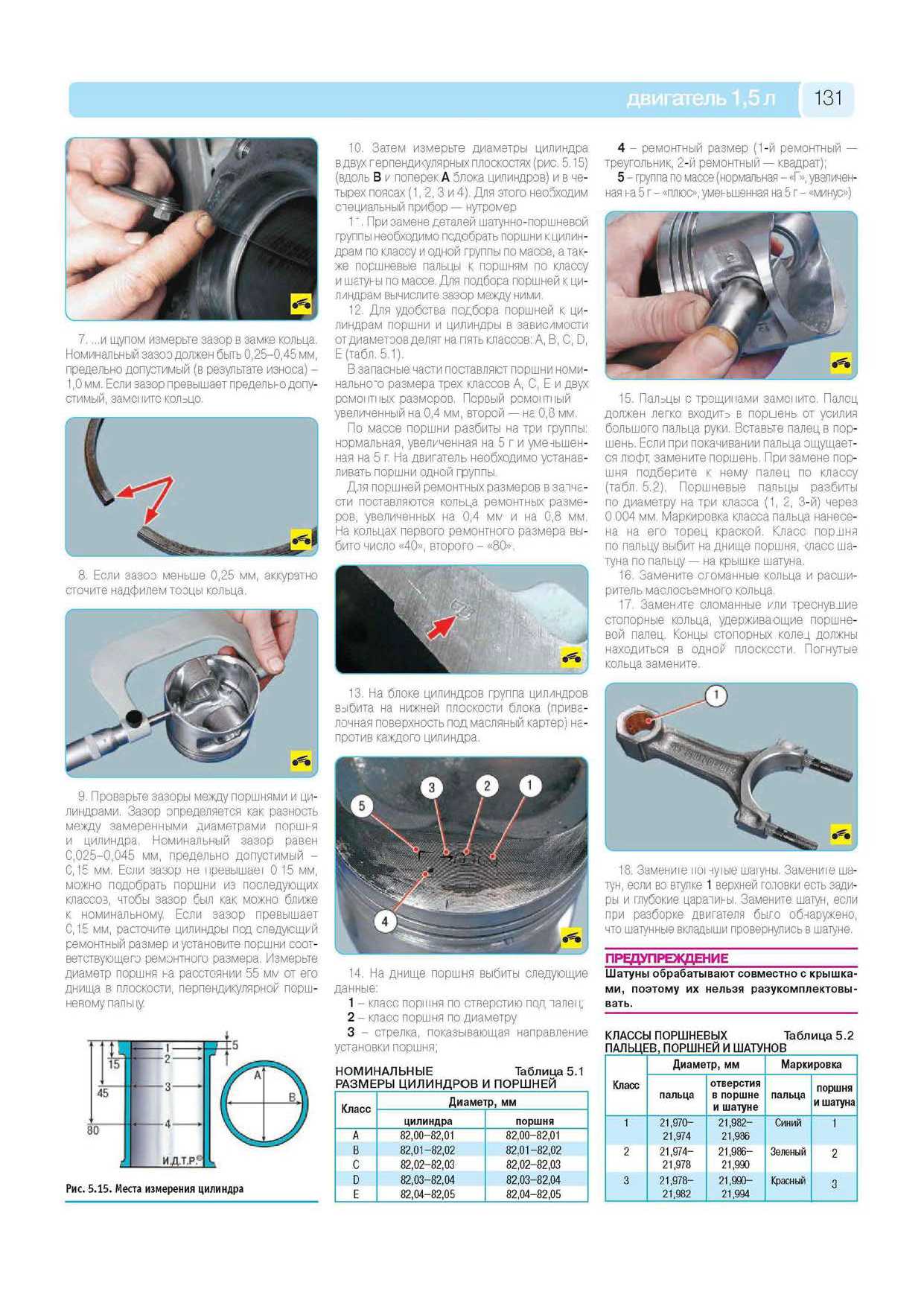

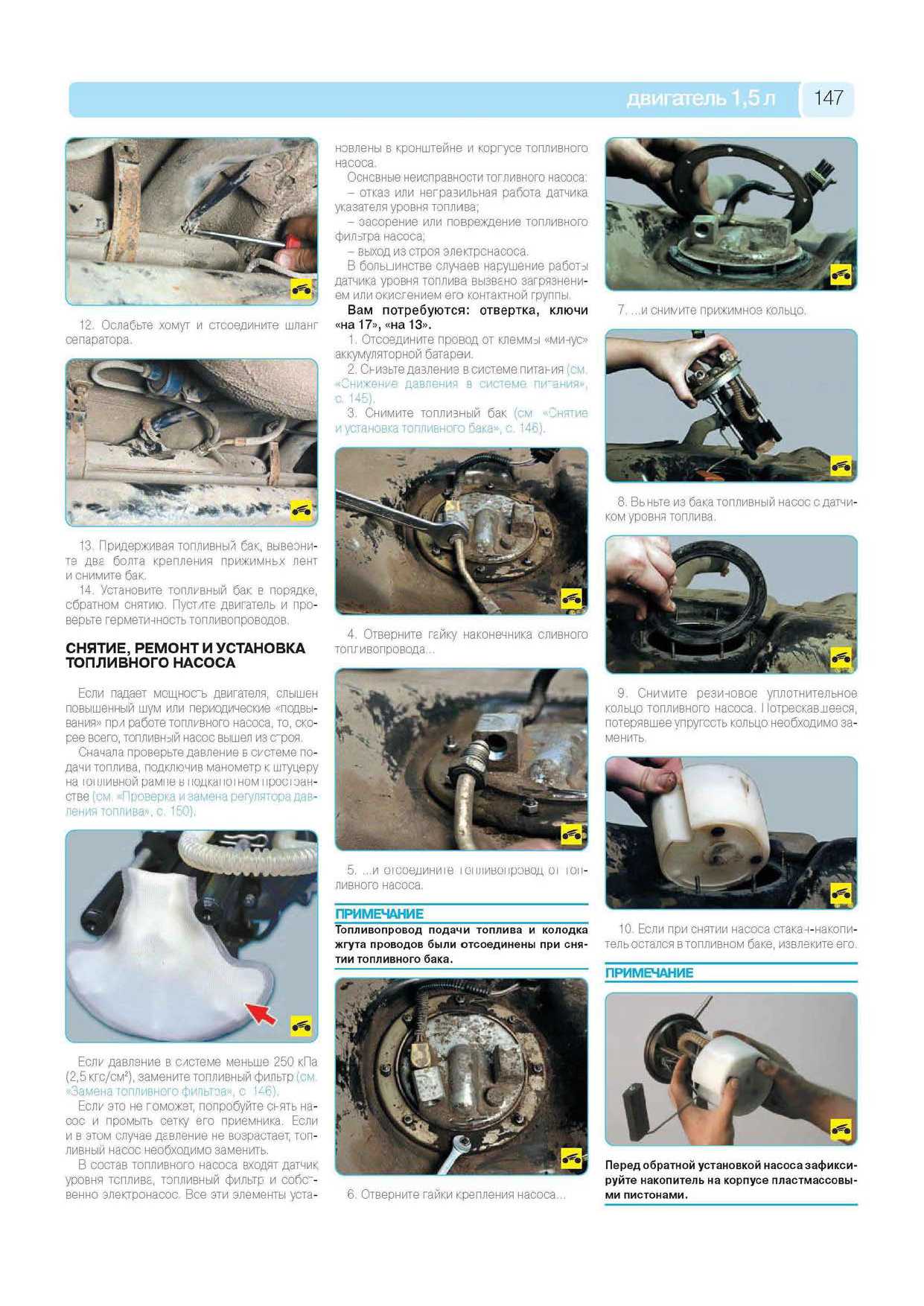

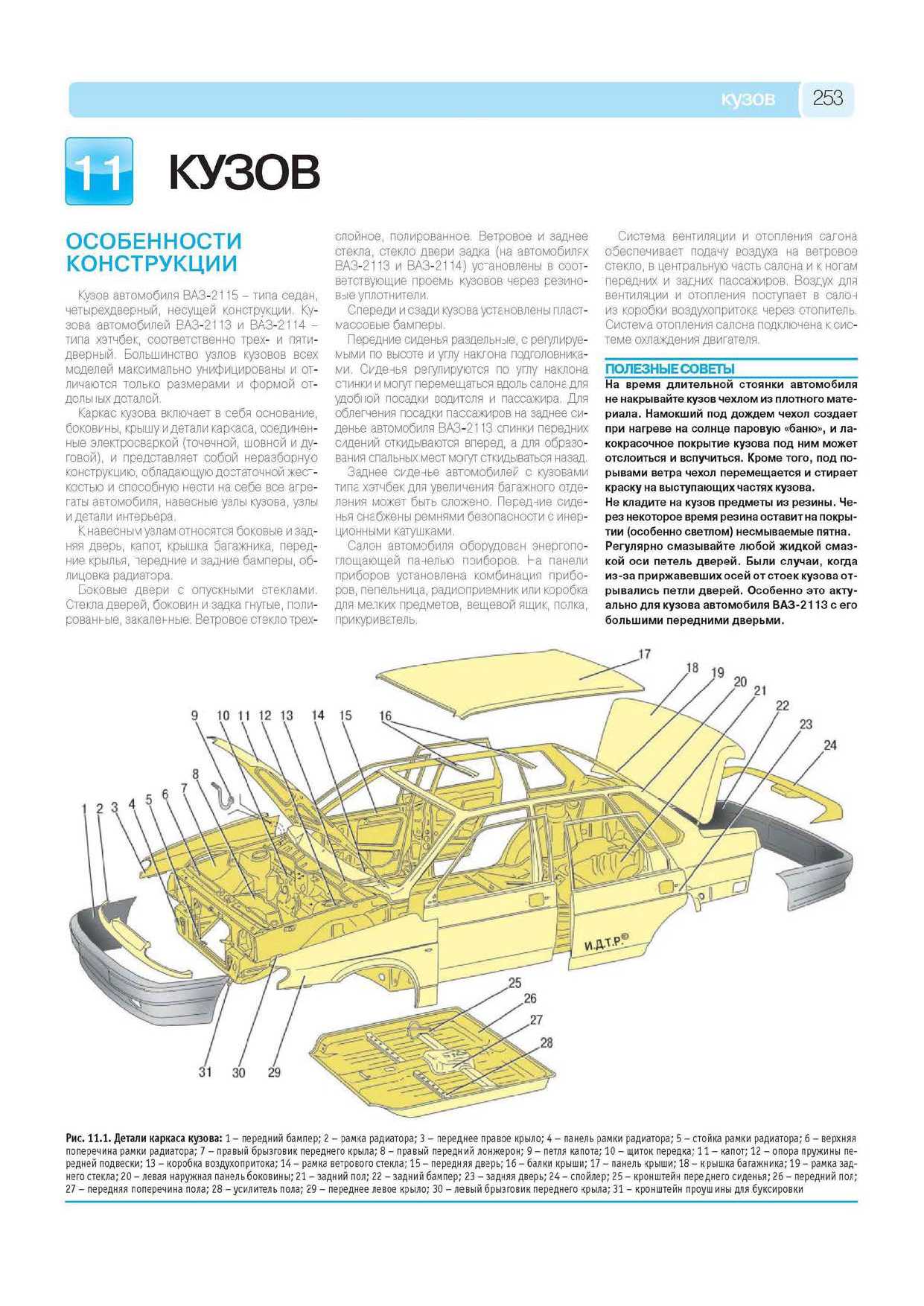

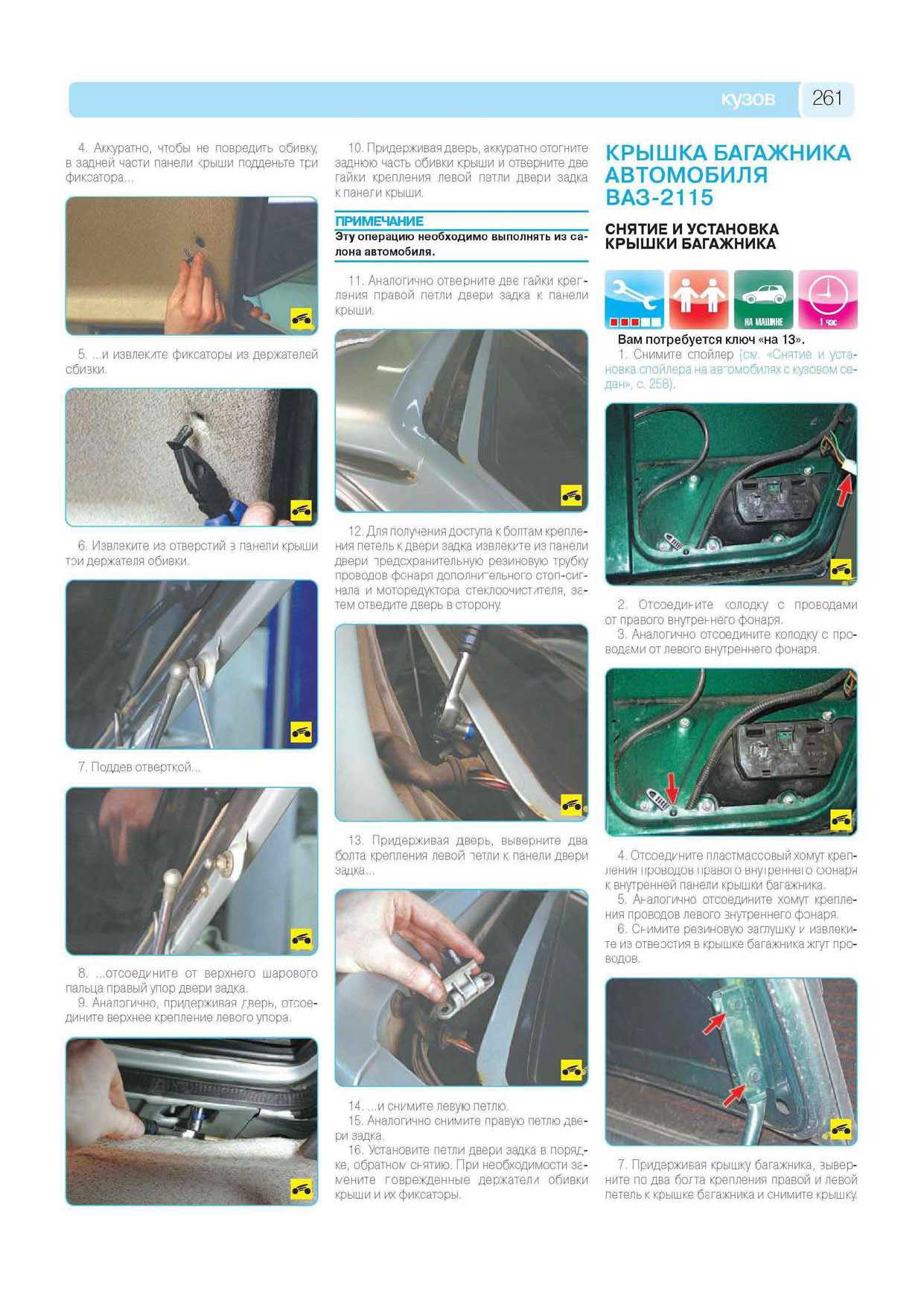

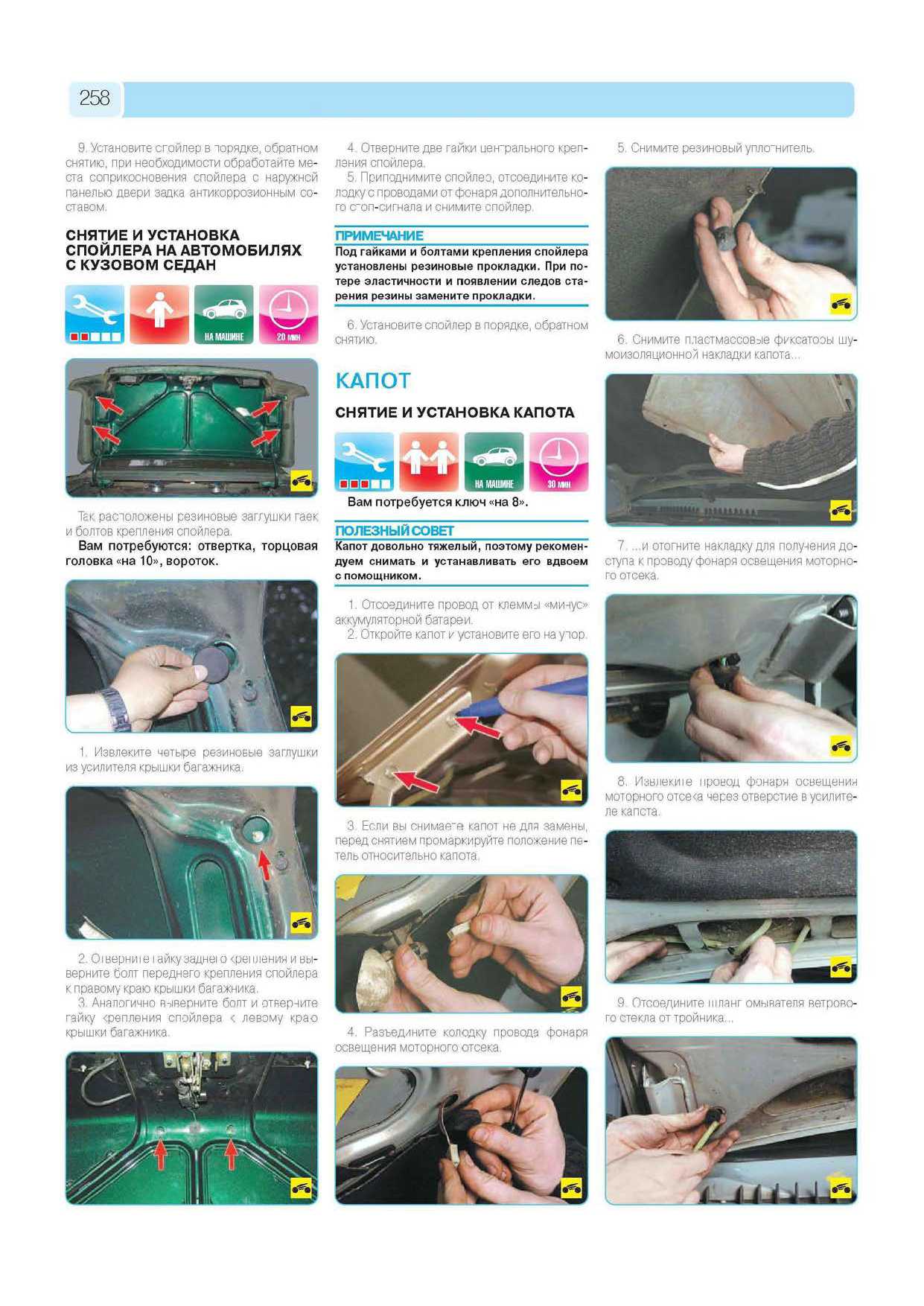

Передняя часть кузова автомобилей семейства LADA SAMARA отличается от предшественника новыми оригинальными блок-фарами, измененной формой капота и передних крыльев, передний и задний бамперы окрашены в цвет кузова, а по его бокам установлены молдинги и обтекатели порогов, которые защищают элементы кузова от коррозии и повреждений. Измененная форма крышки багажника и задней панели кузова на автомобиле ВАЗ-2115 позволяет уменьшить погрузочную высоту багажного отделения.

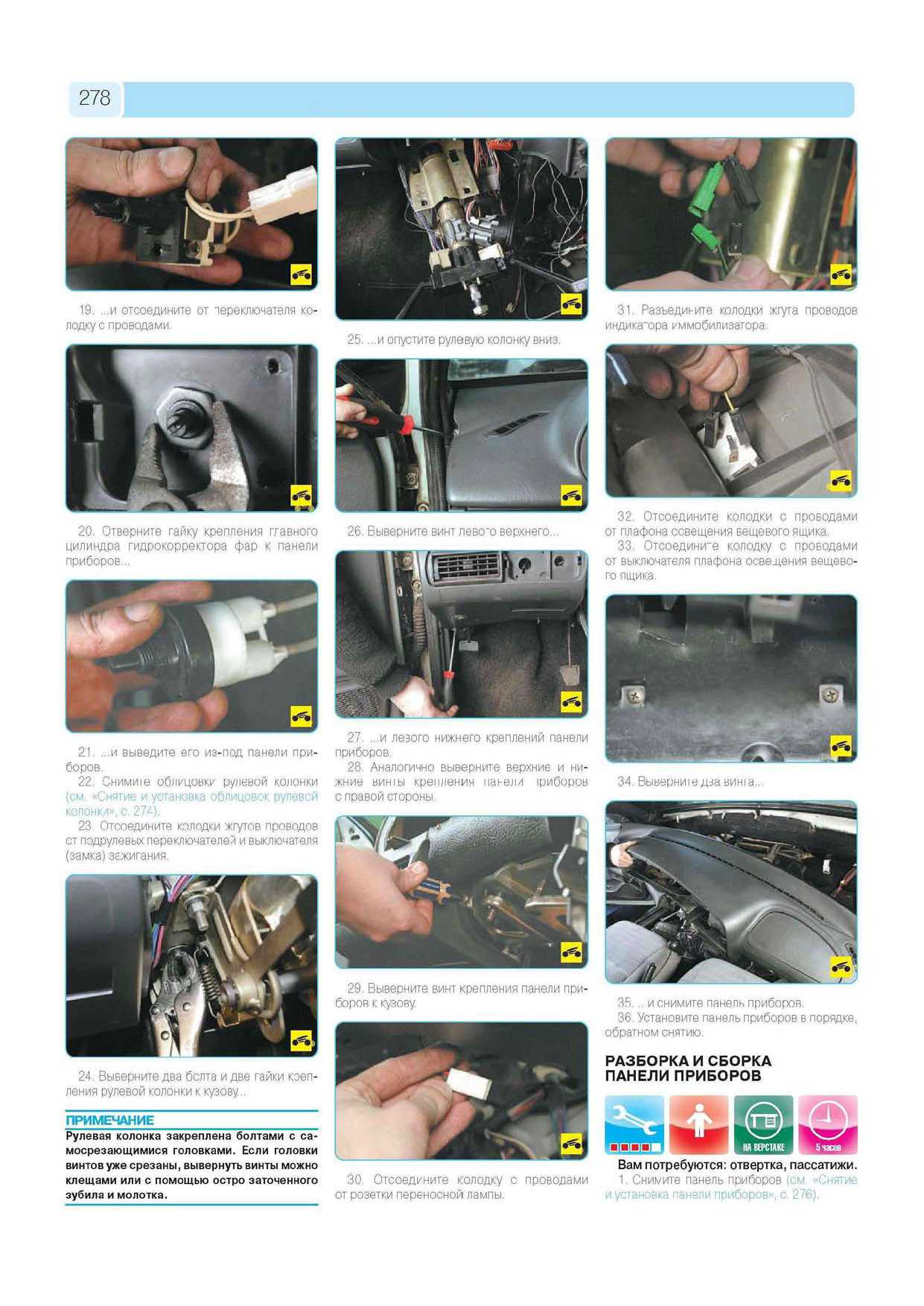

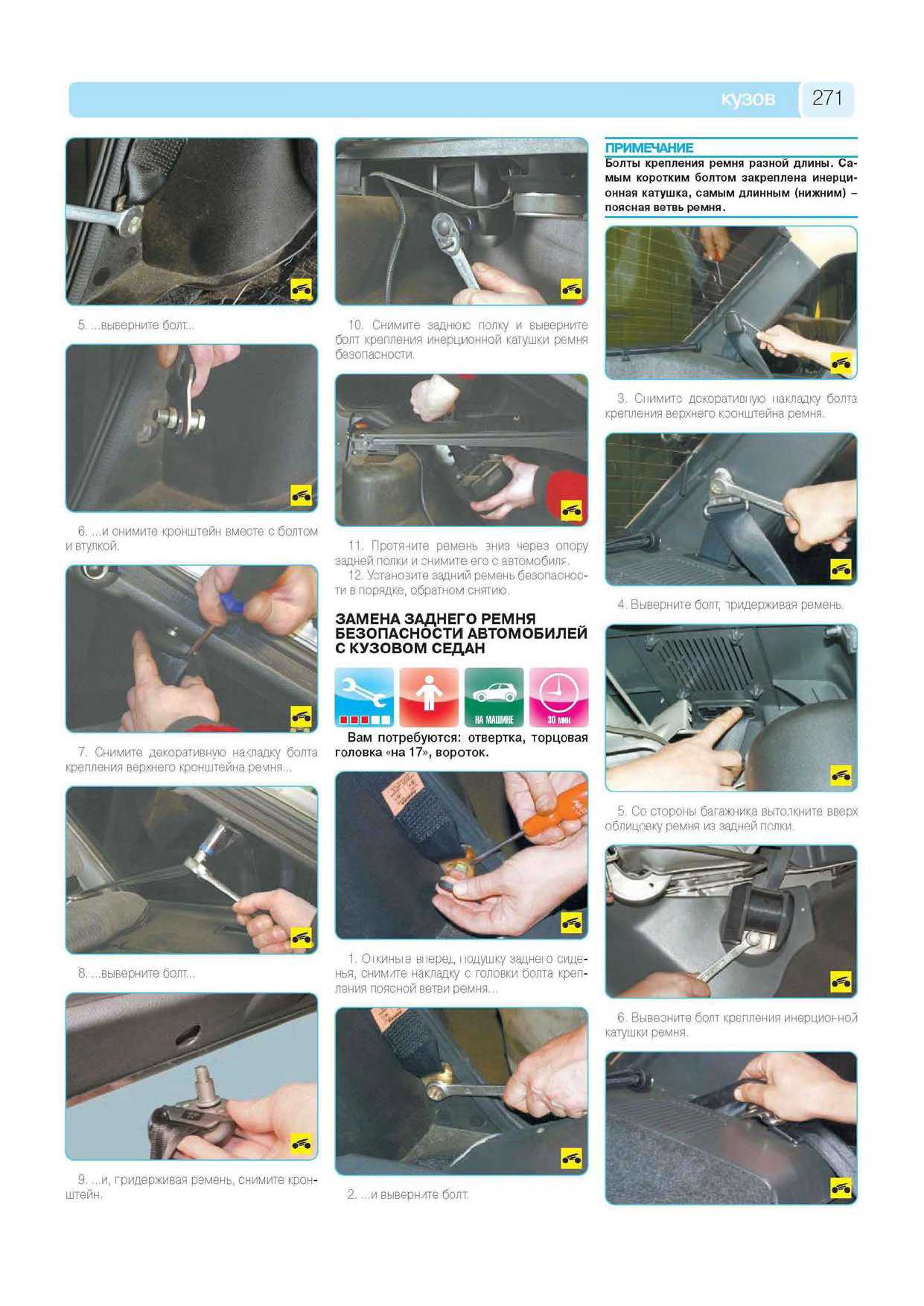

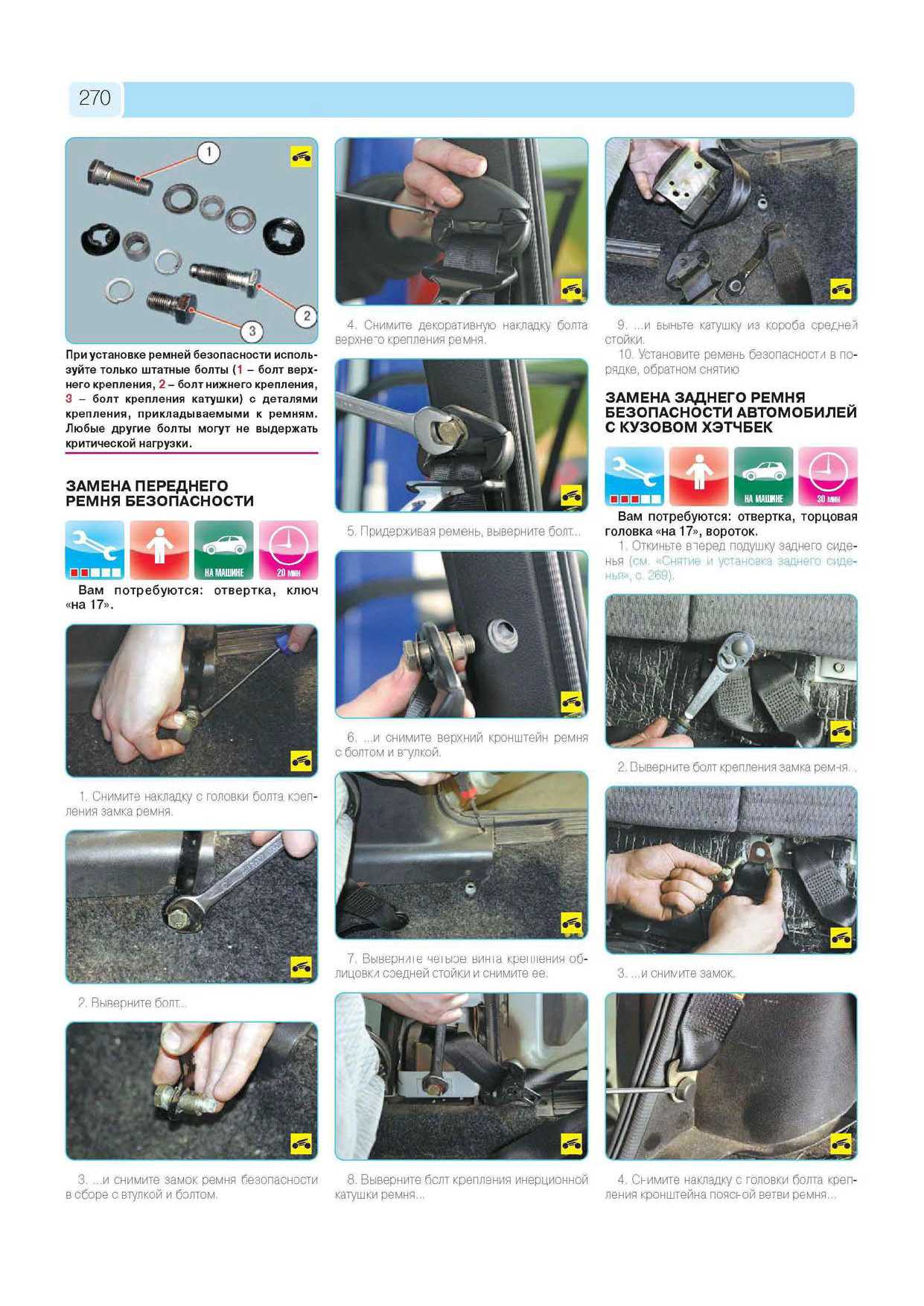

Анатомические передние сиденья оснащены подголовниками и механизмом продольного перемещения, обеспечивающим удобную посадку пассажиров на заднее сиденье. На автомобилях LADA SAMARA заднее сиденье можно сложить, тогда вместимость багажного отделения увеличится с 330 до 940 л, что позволит перевозить крупногабаритный багаж. Спойлеры, установленные на наружной панели двери задка автомобилей ВАЗ-2114 и ВАЗ-2113, а также на крышке багажника, ВАЗ-2115 улучшили внешний вид, и аэродинамику кузовов. Регулируемая рулевая колонка, верхние точки крепления ремней безопасности и комбинация приборов заимствованы у автомобилей ВАЗ десятого семейства. На автомобили семейства LADA SAMARA устанавливают энергопоглощающую панель приборов, получившую название «европанель». Дополнительный стоп-сигнал, встроенный в спойлер, повышает безопасность движения.

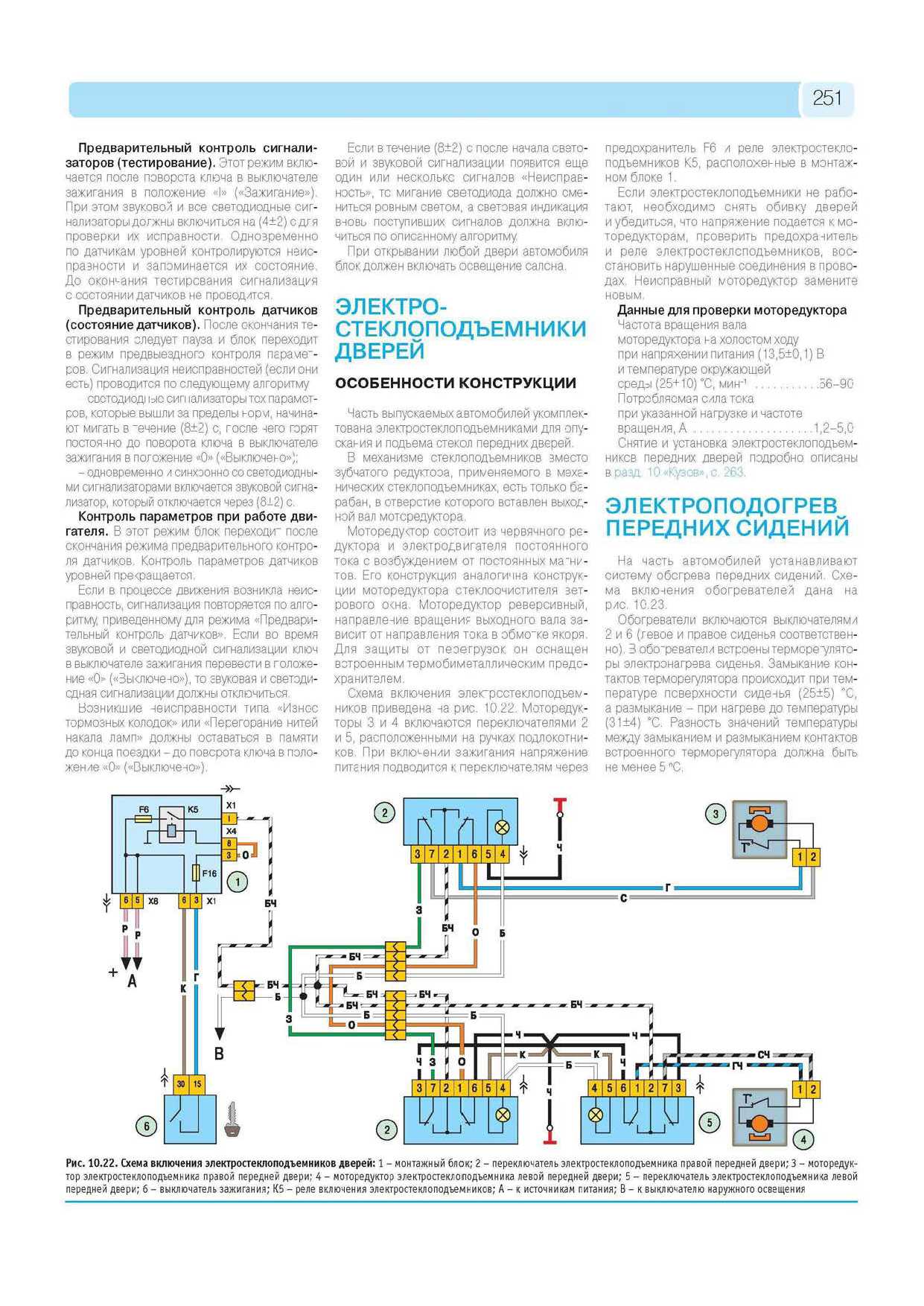

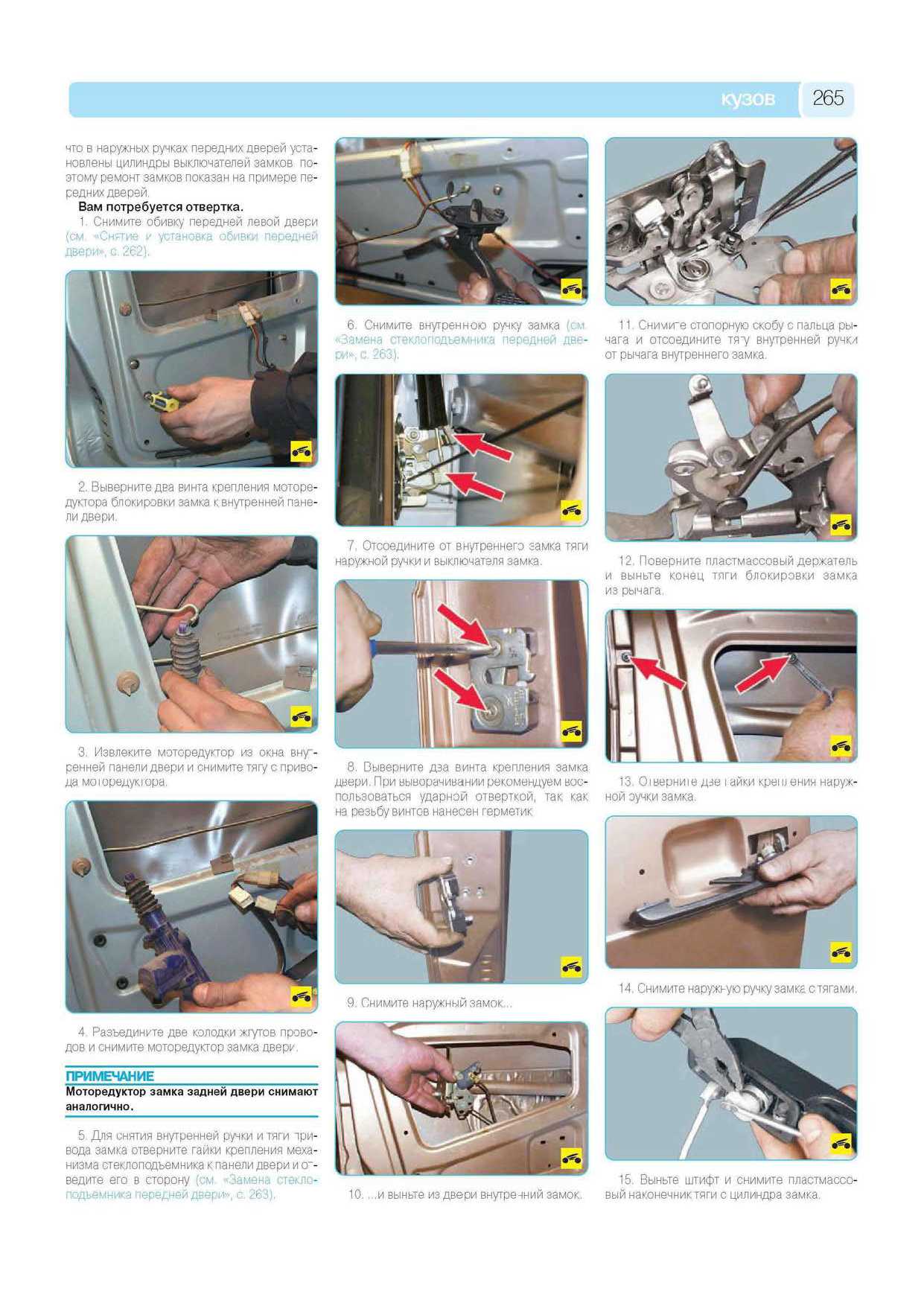

Система центральной блокировки замков дверей упрощает пользование запорными механизмами замков. В конструкции замков задних дверей предусмотрен механизм, исключающий возможность открывания дверей изнутри (детский замок), что повышает безопасность перевозки детей на заднем сиденье. На автомобилях в зависимости от комплектации могут быть установлены иммобилизатор, маршрутный компьютер, электростеклоподъемники, электрообогрев передних сидений и электропривод наружных зеркал заднего вида.

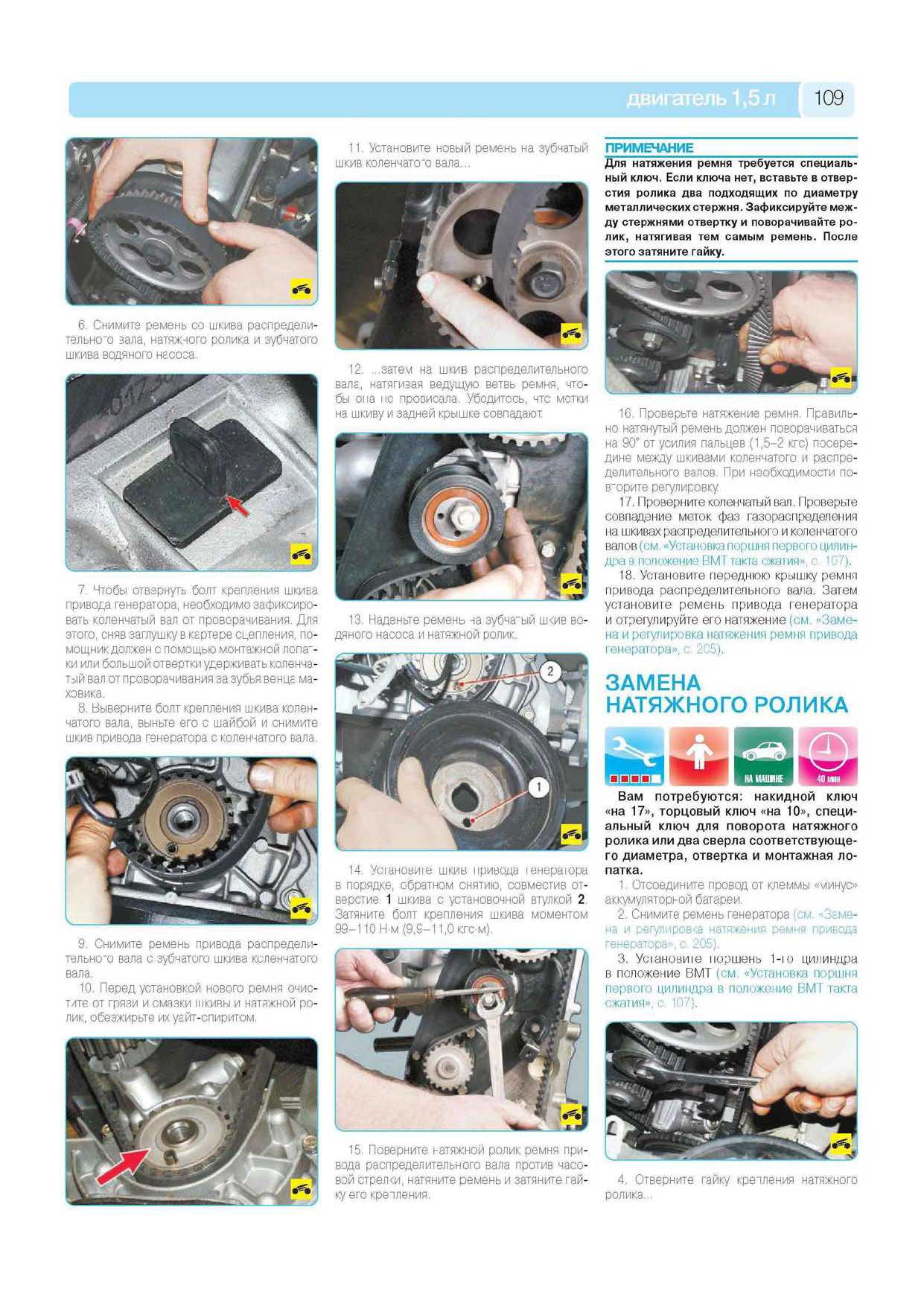

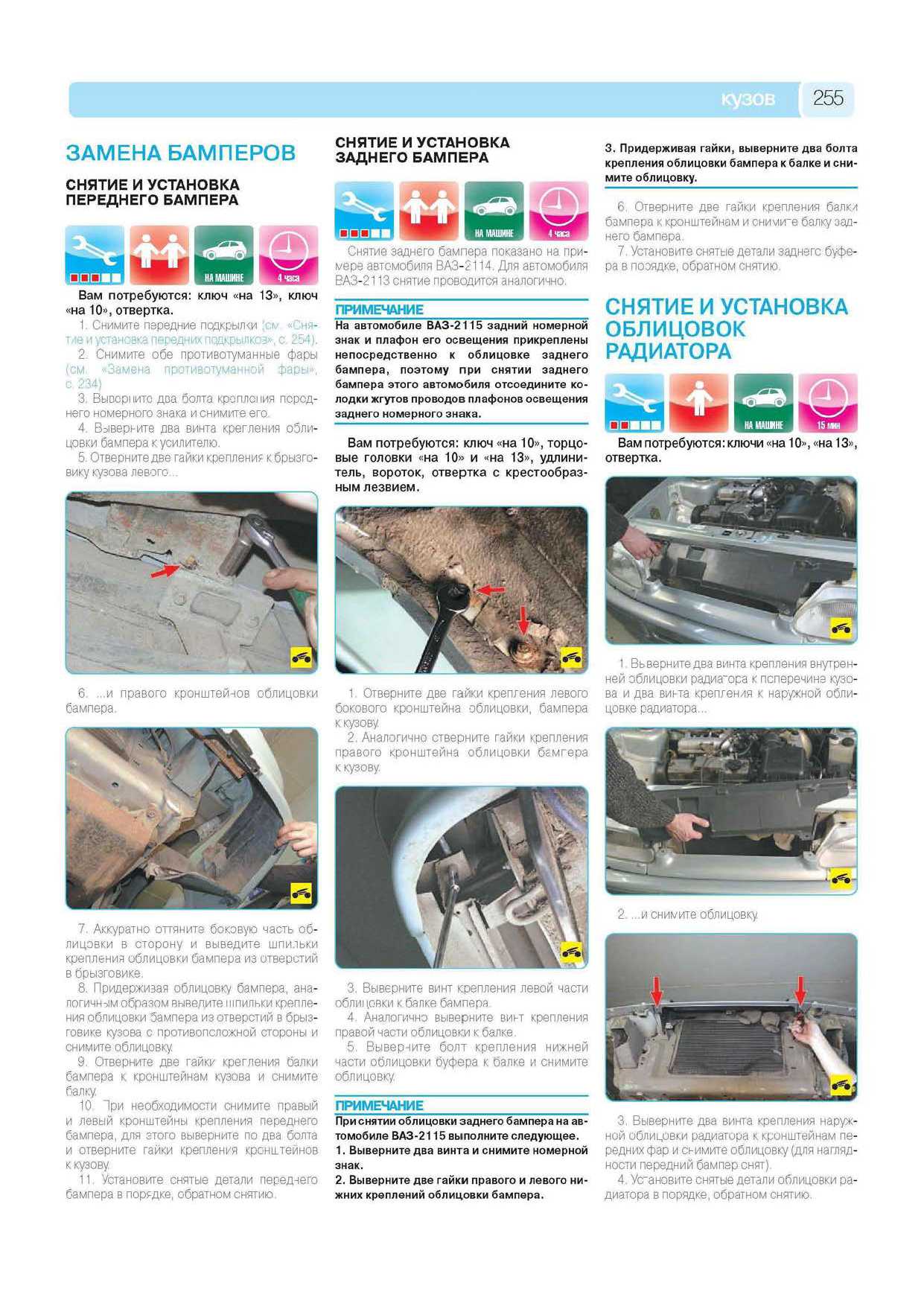

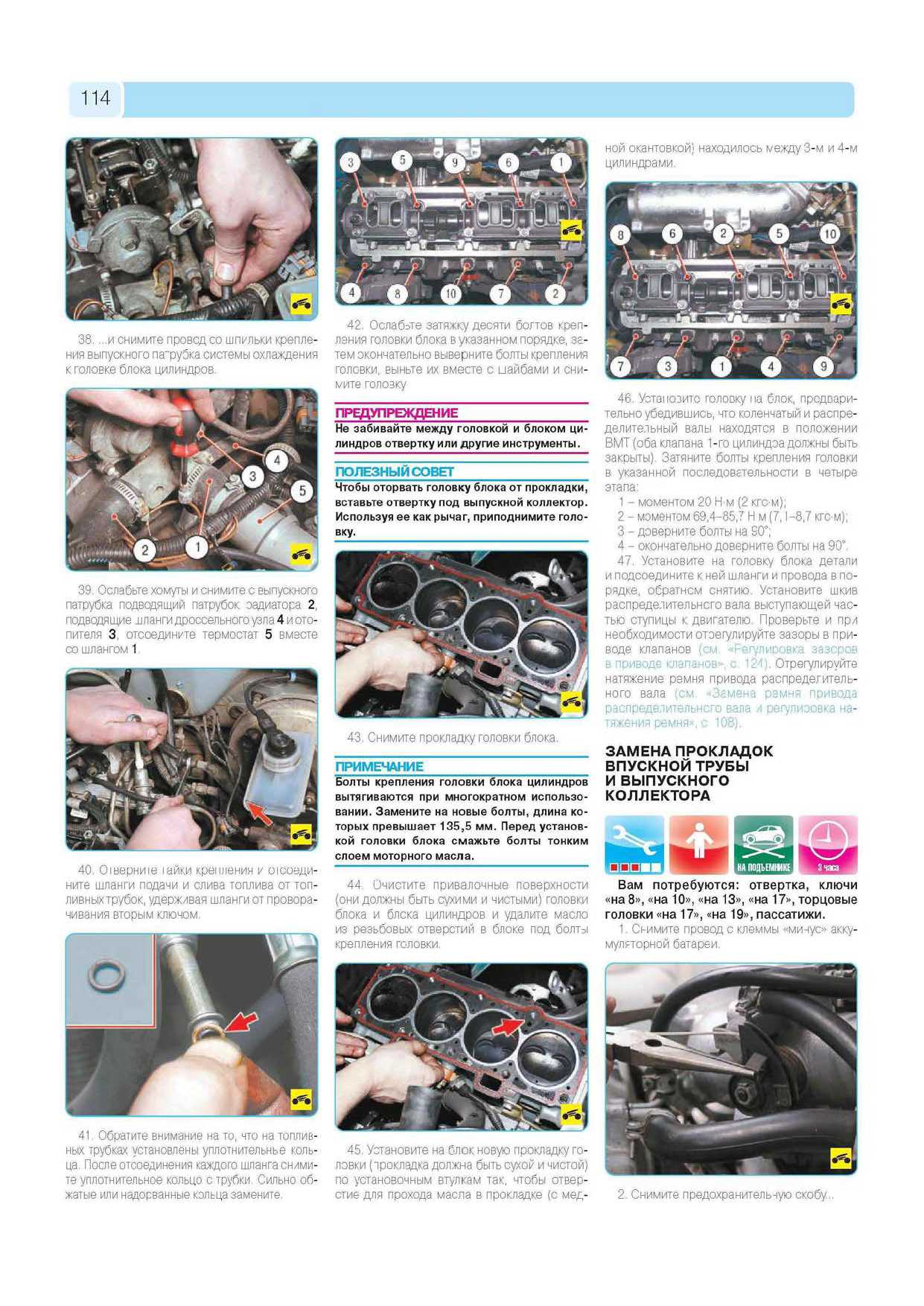

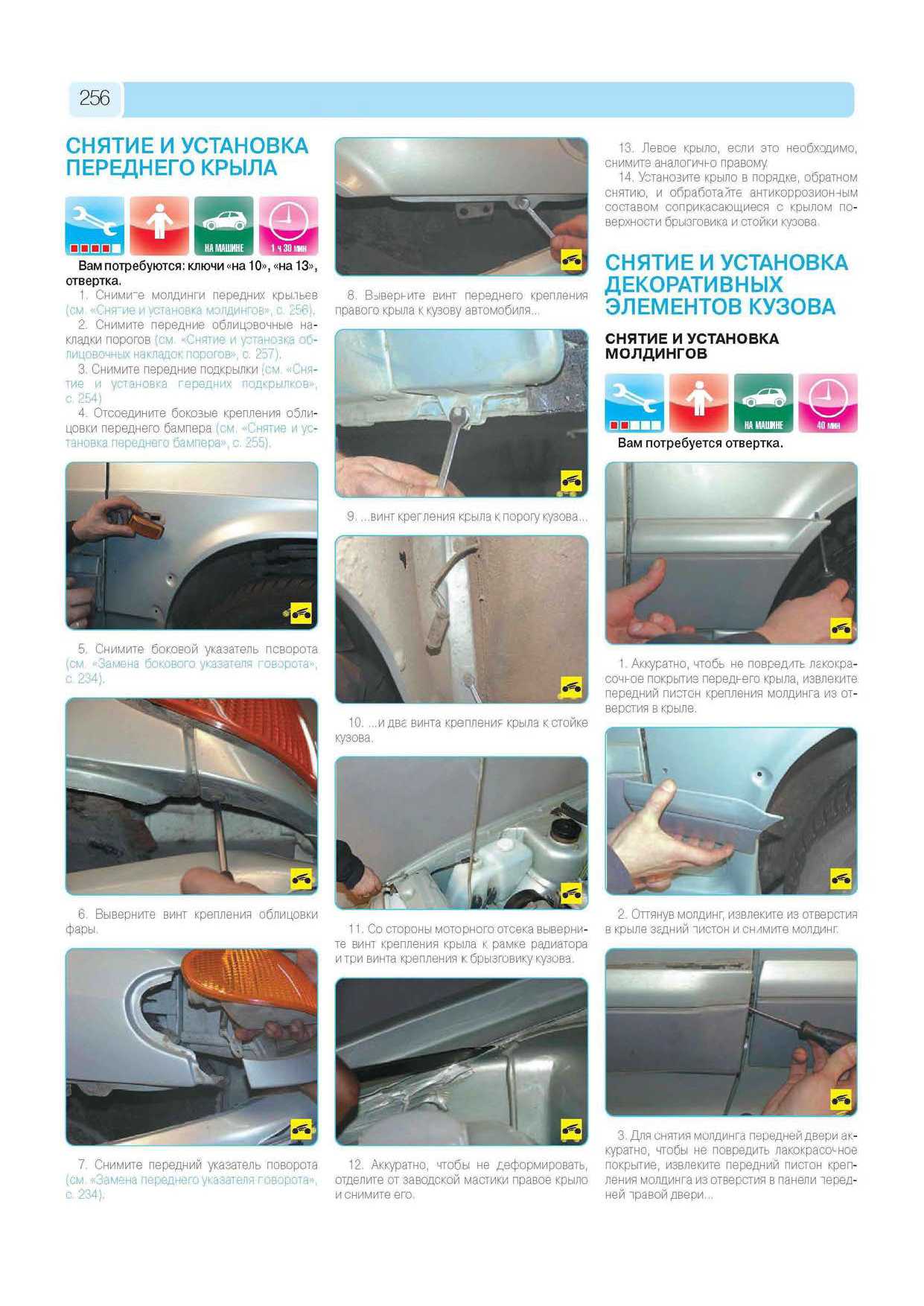

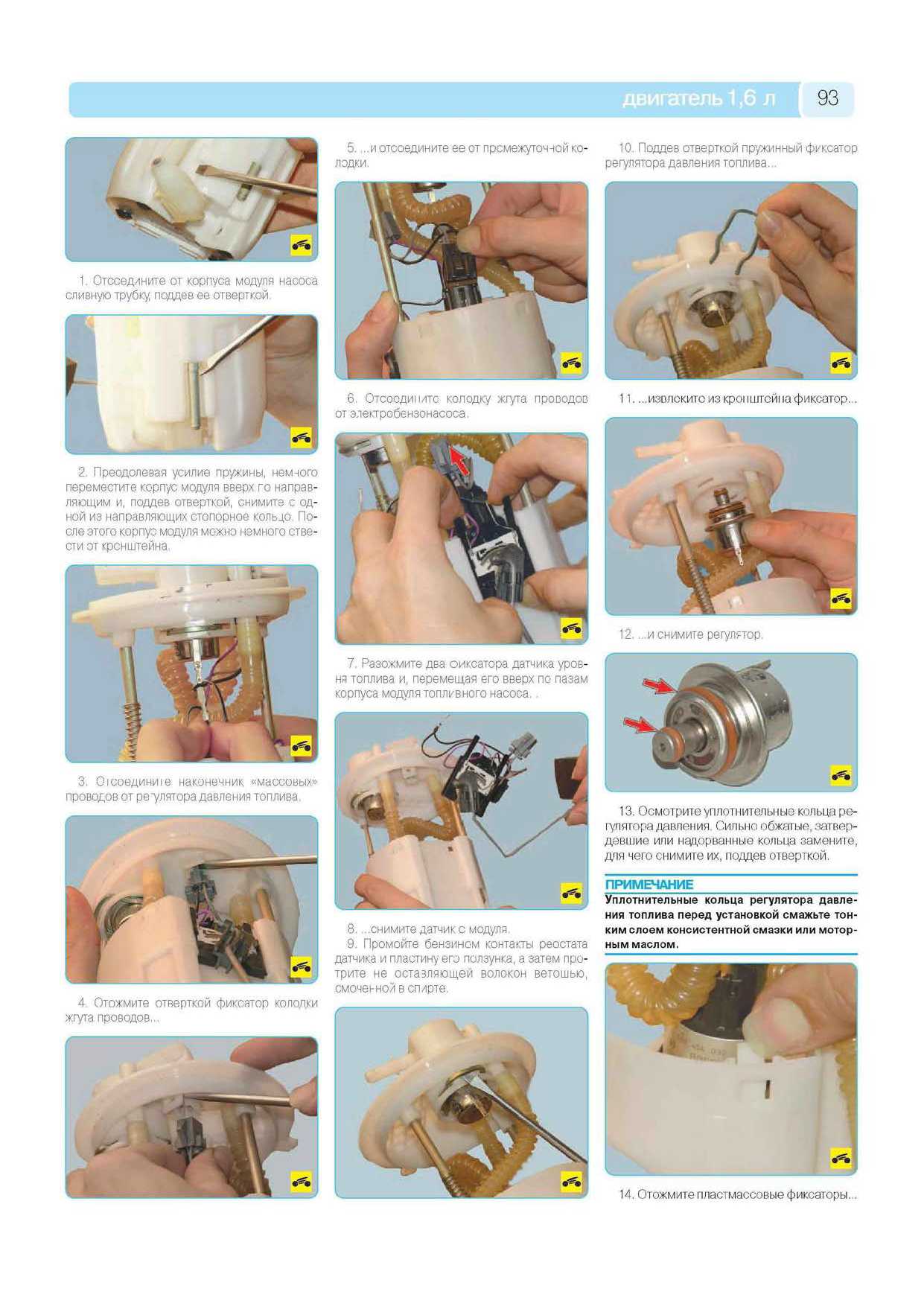

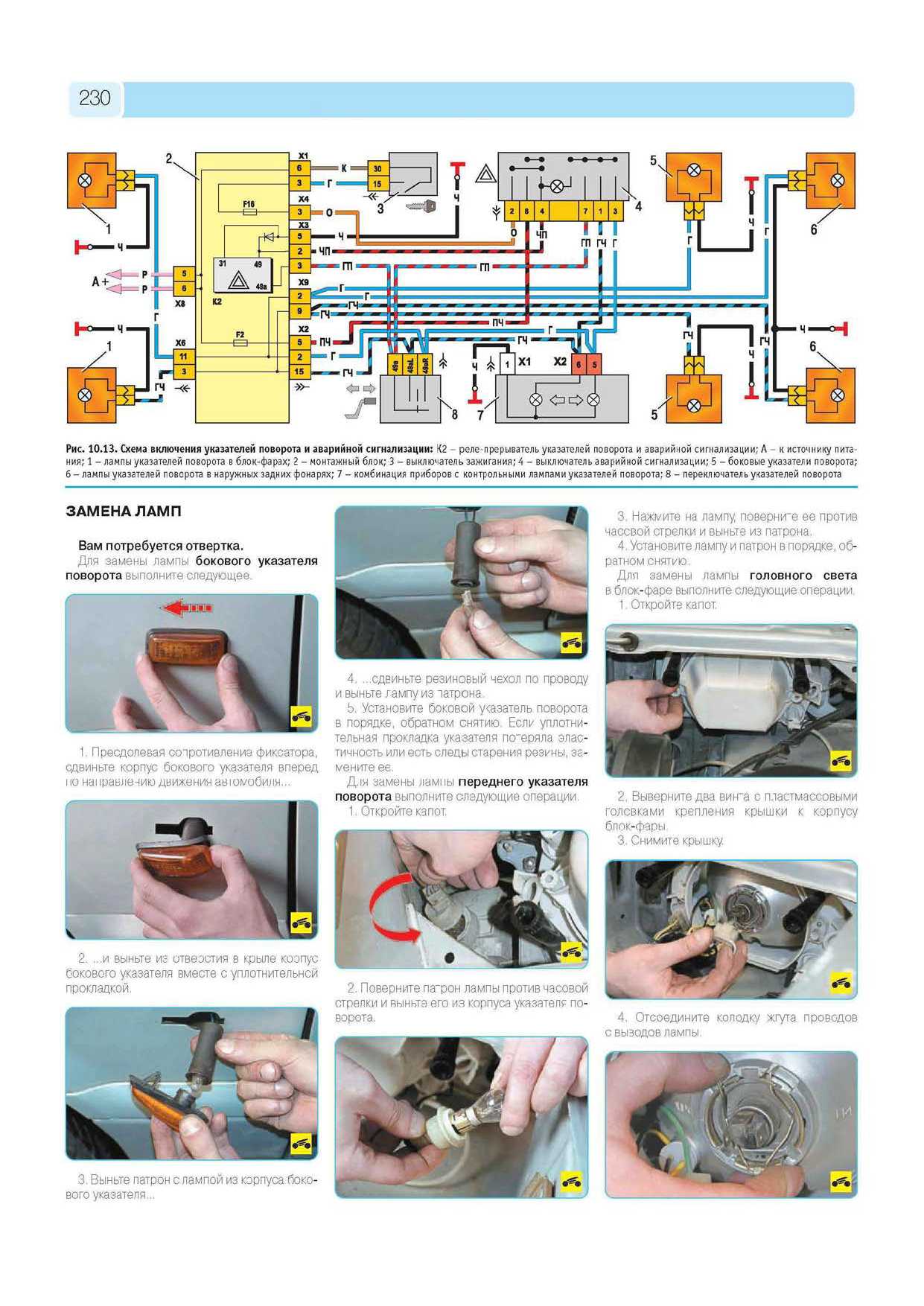

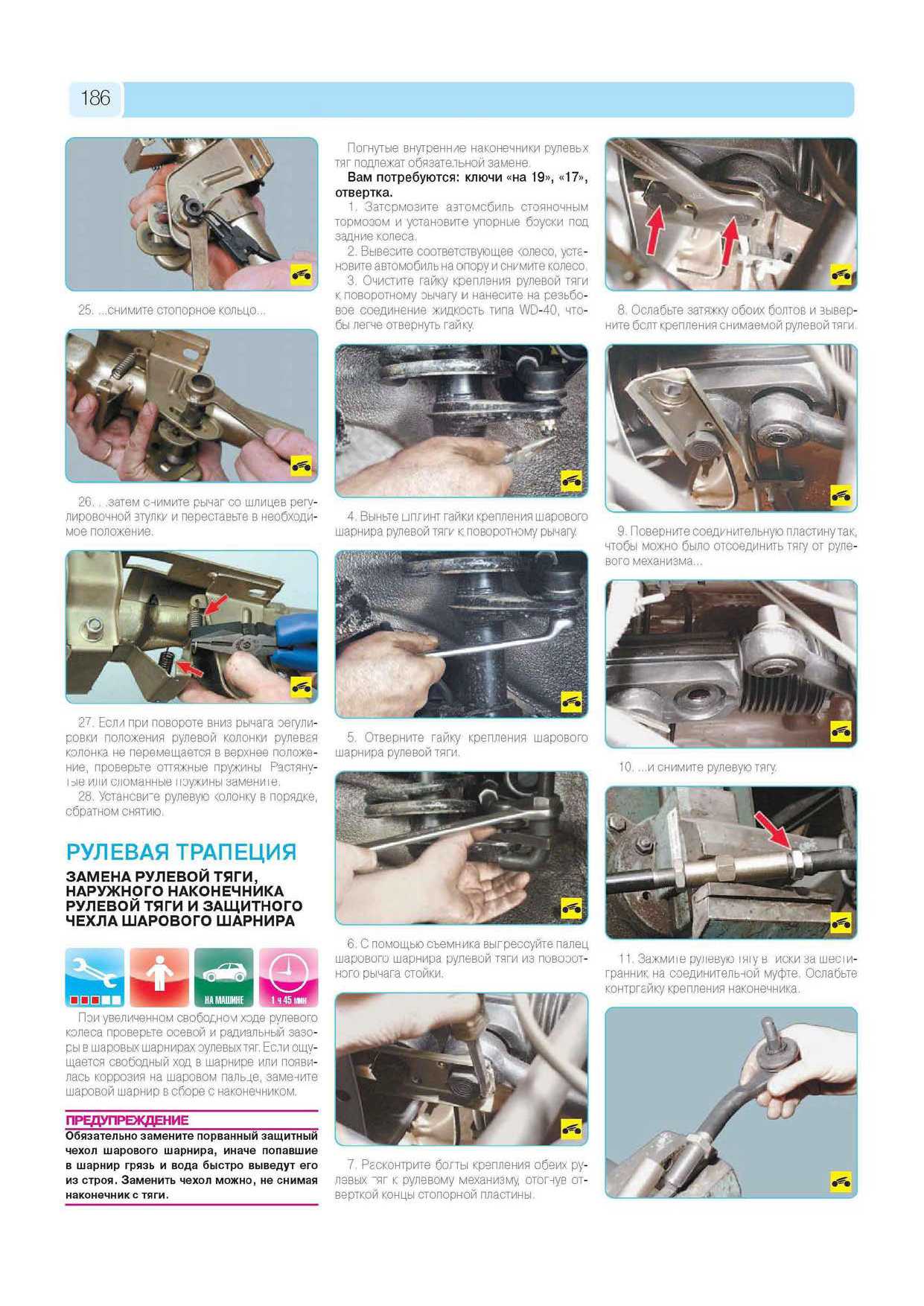

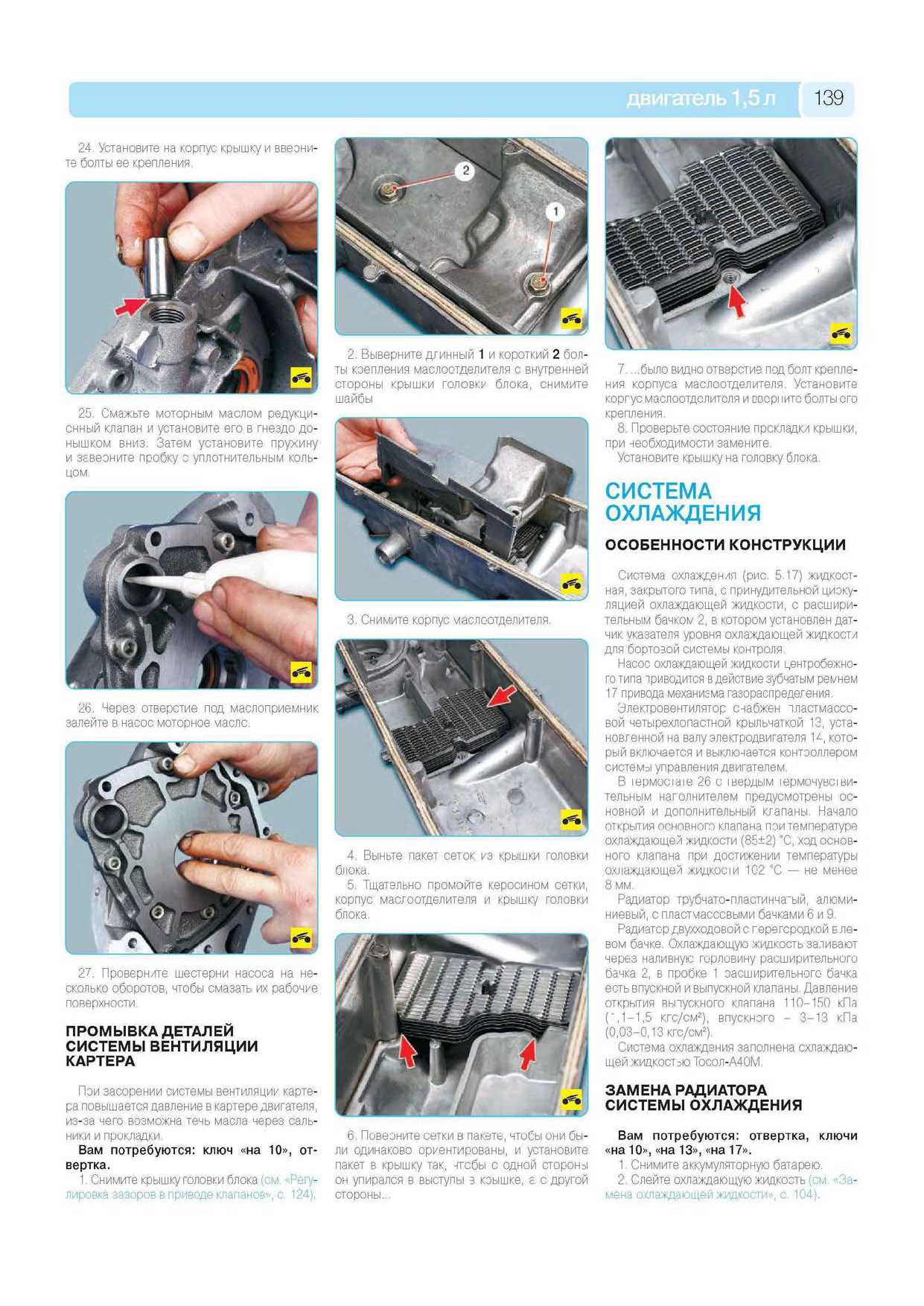

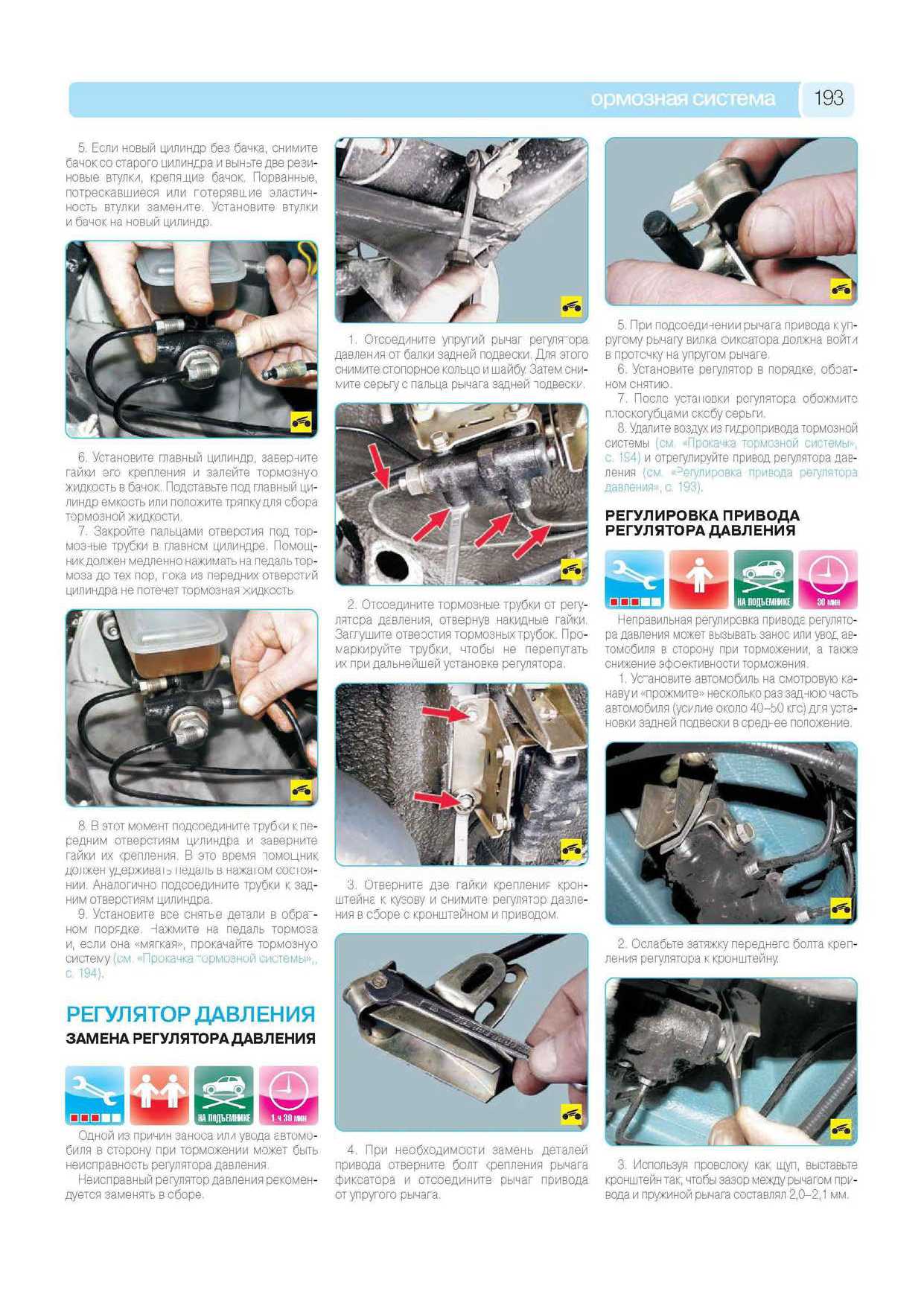

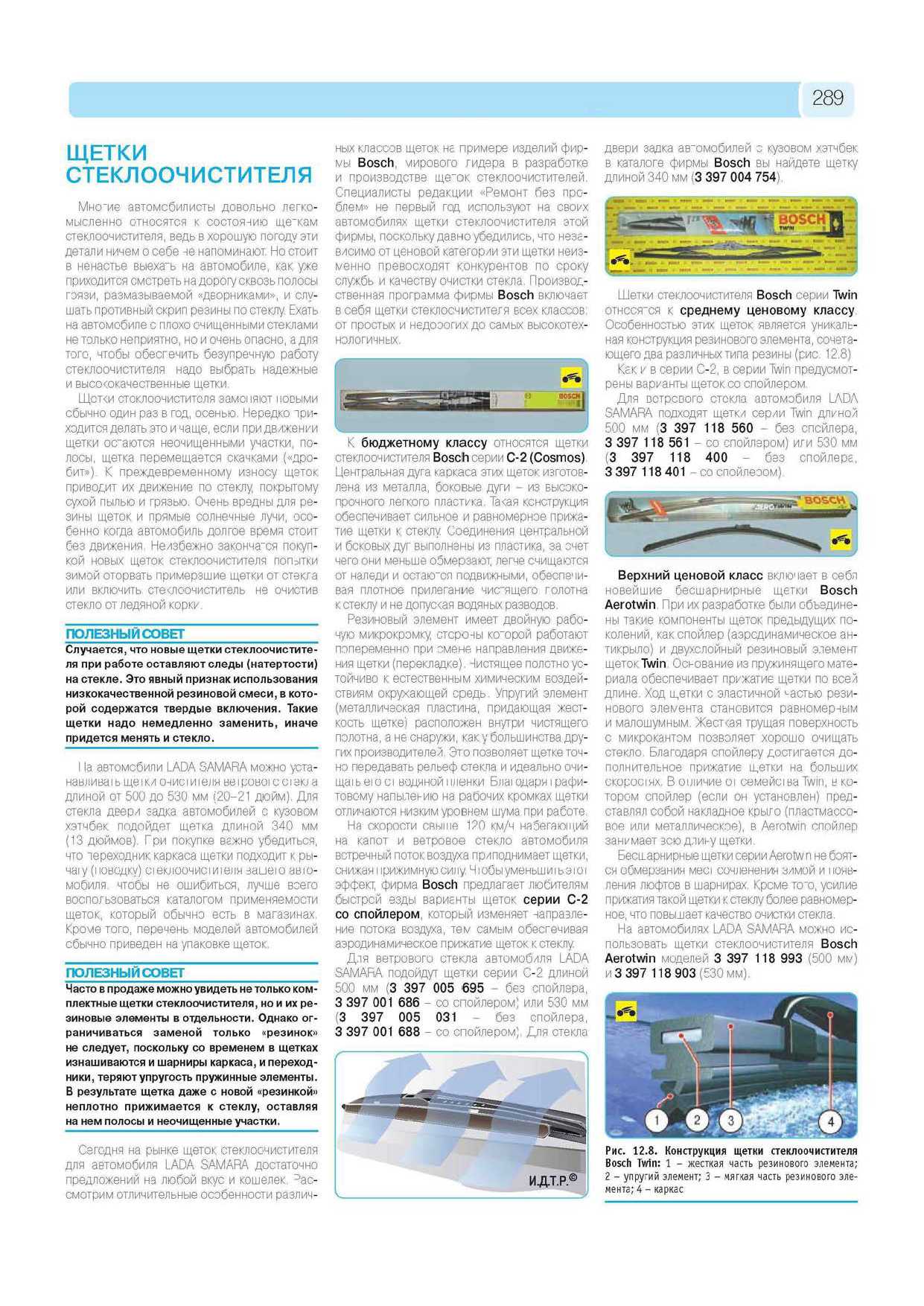

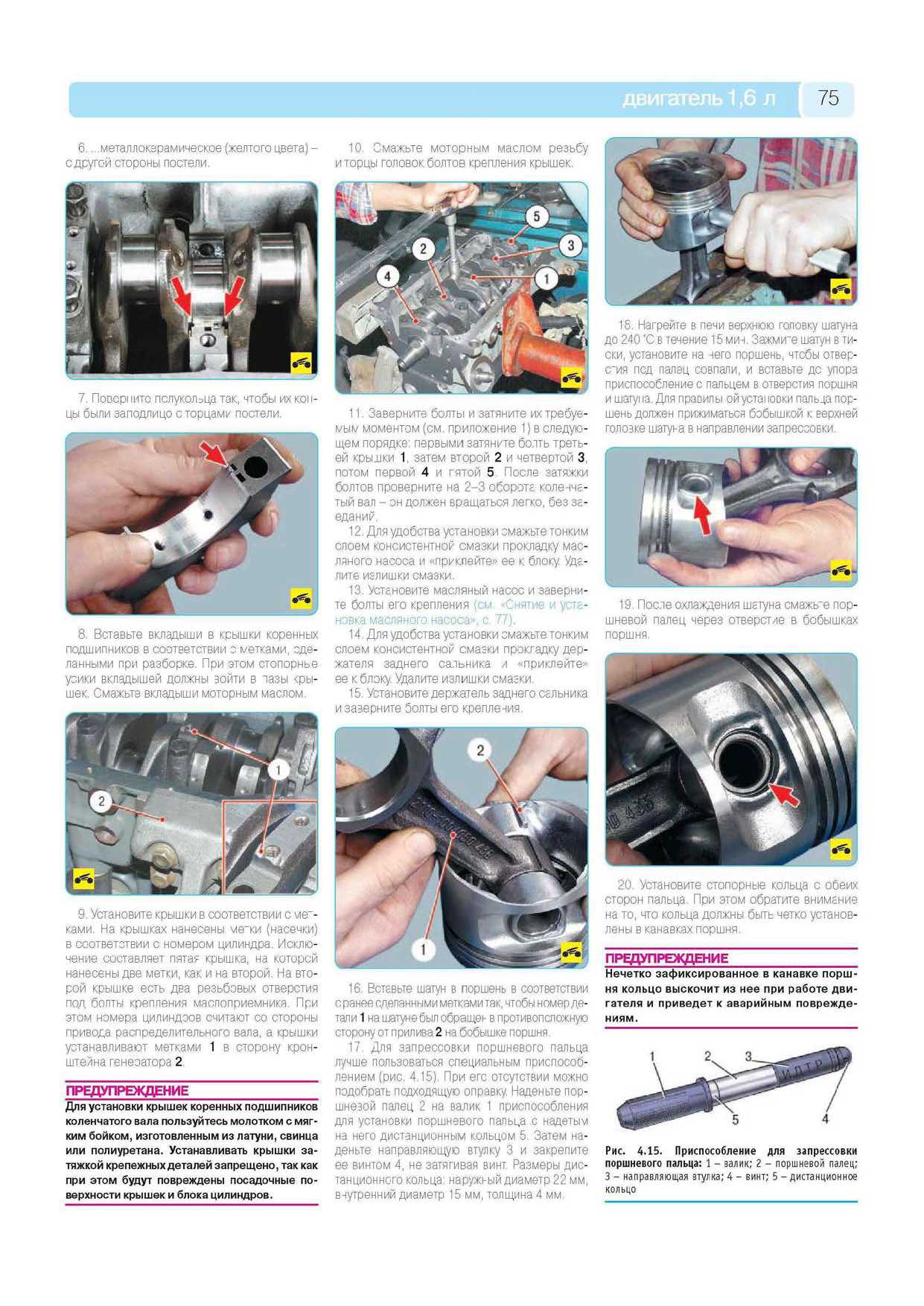

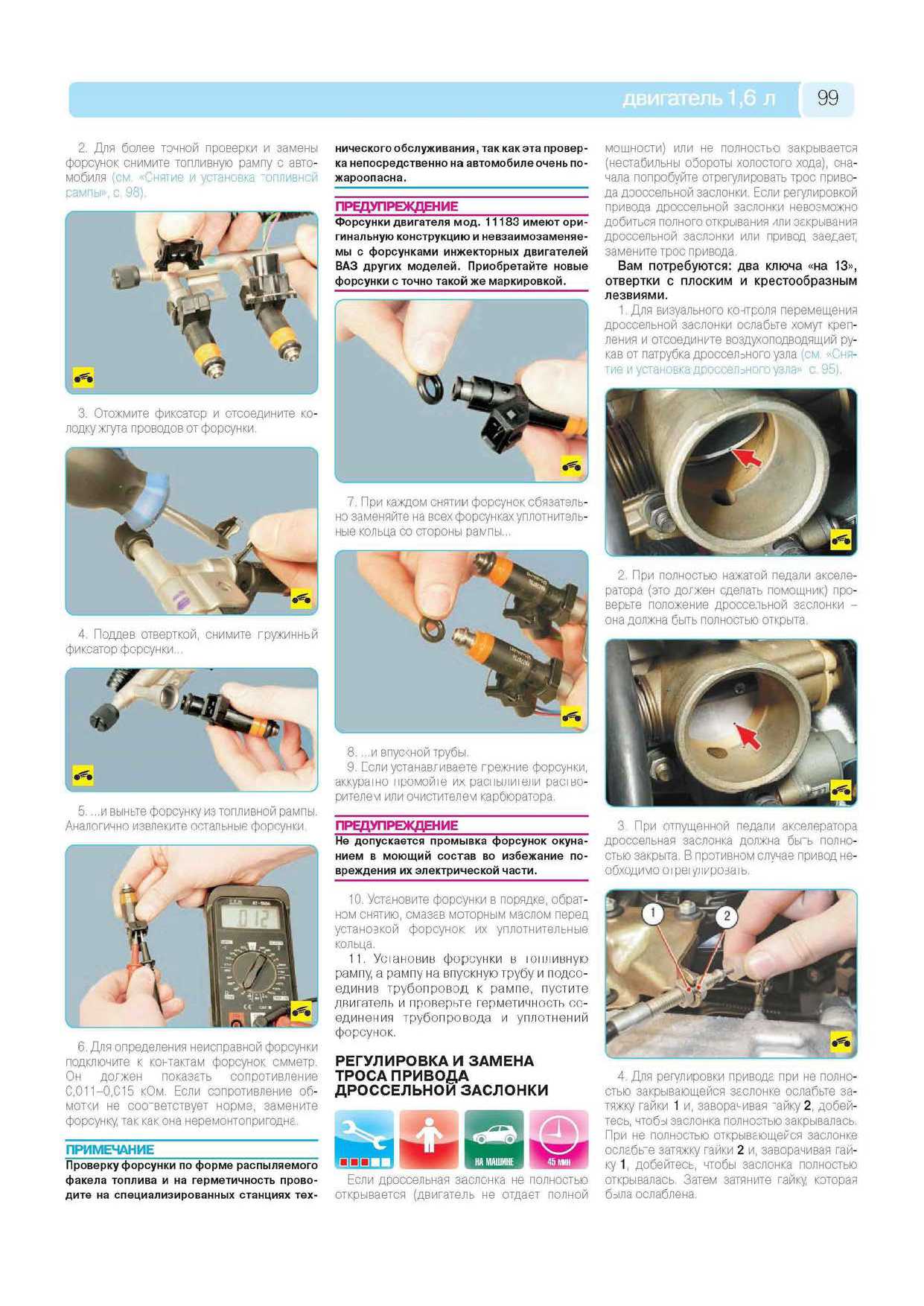

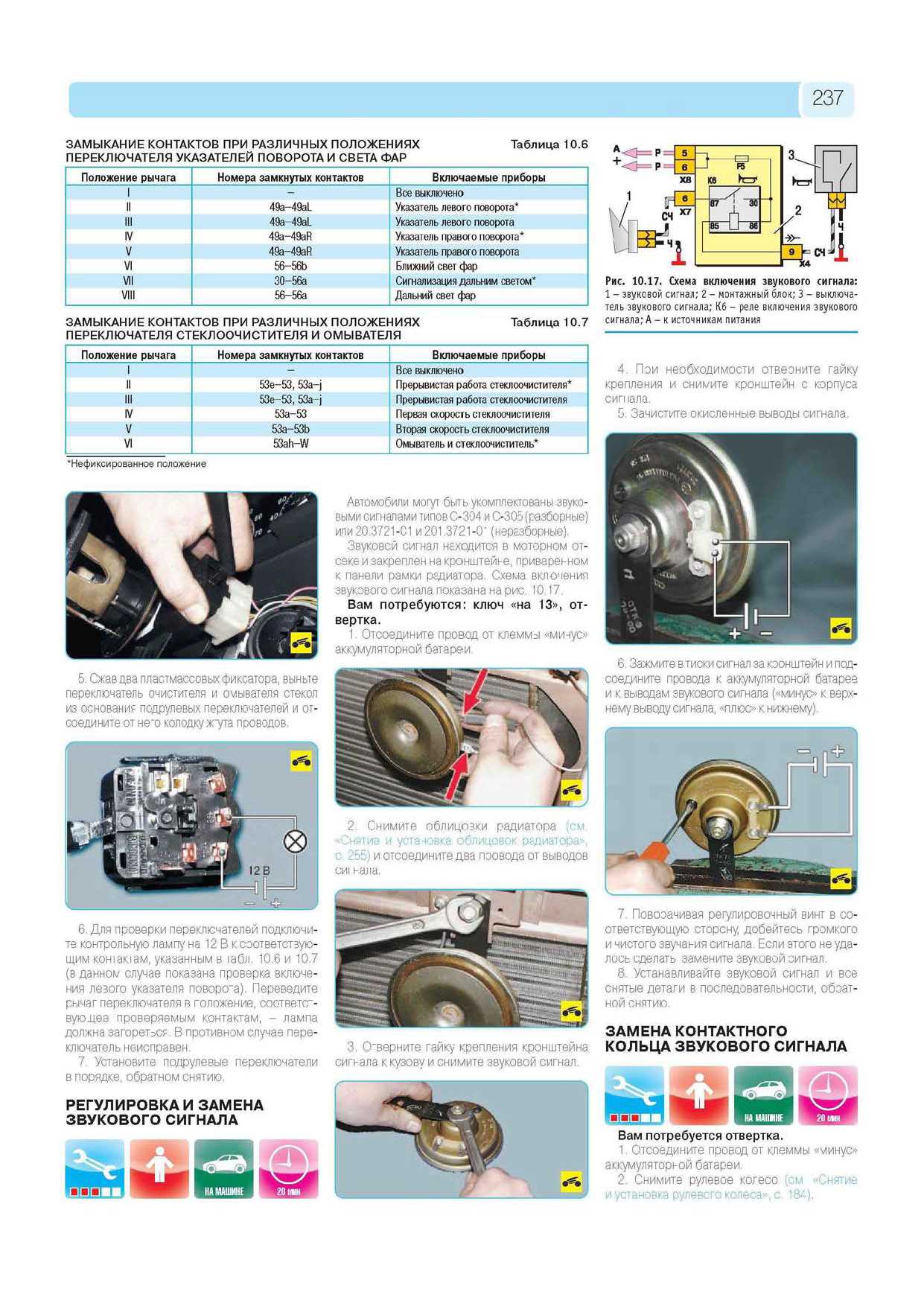

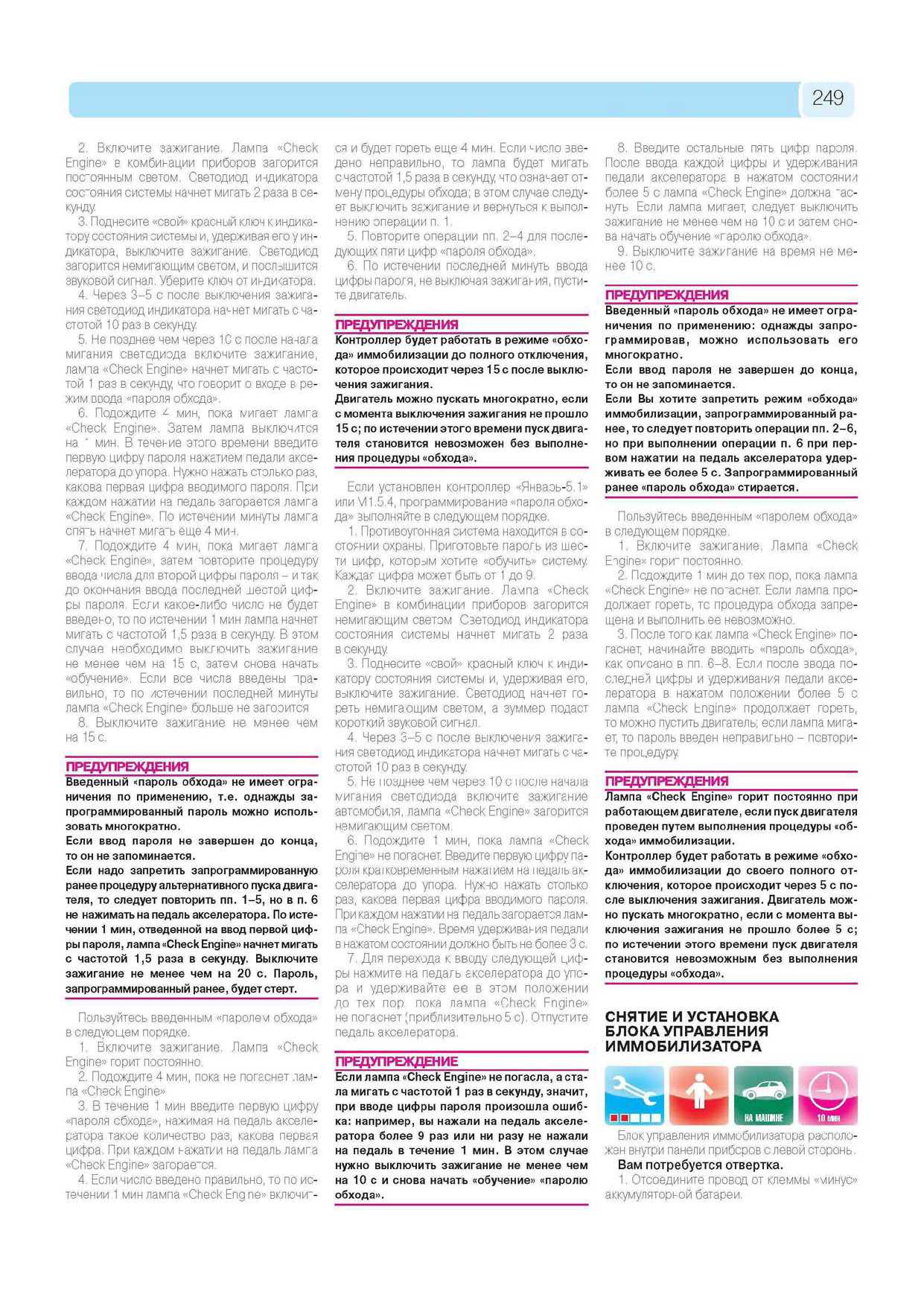

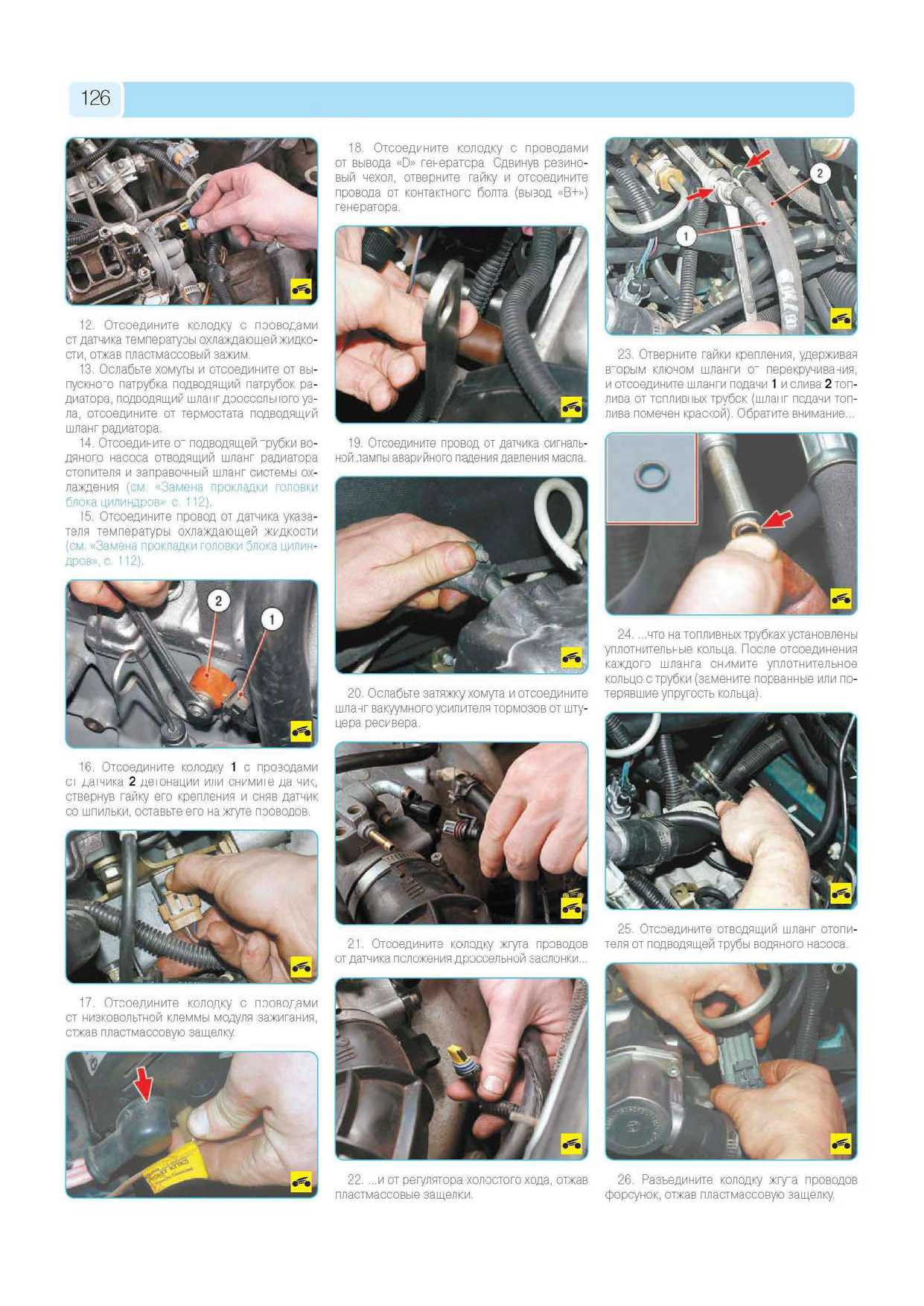

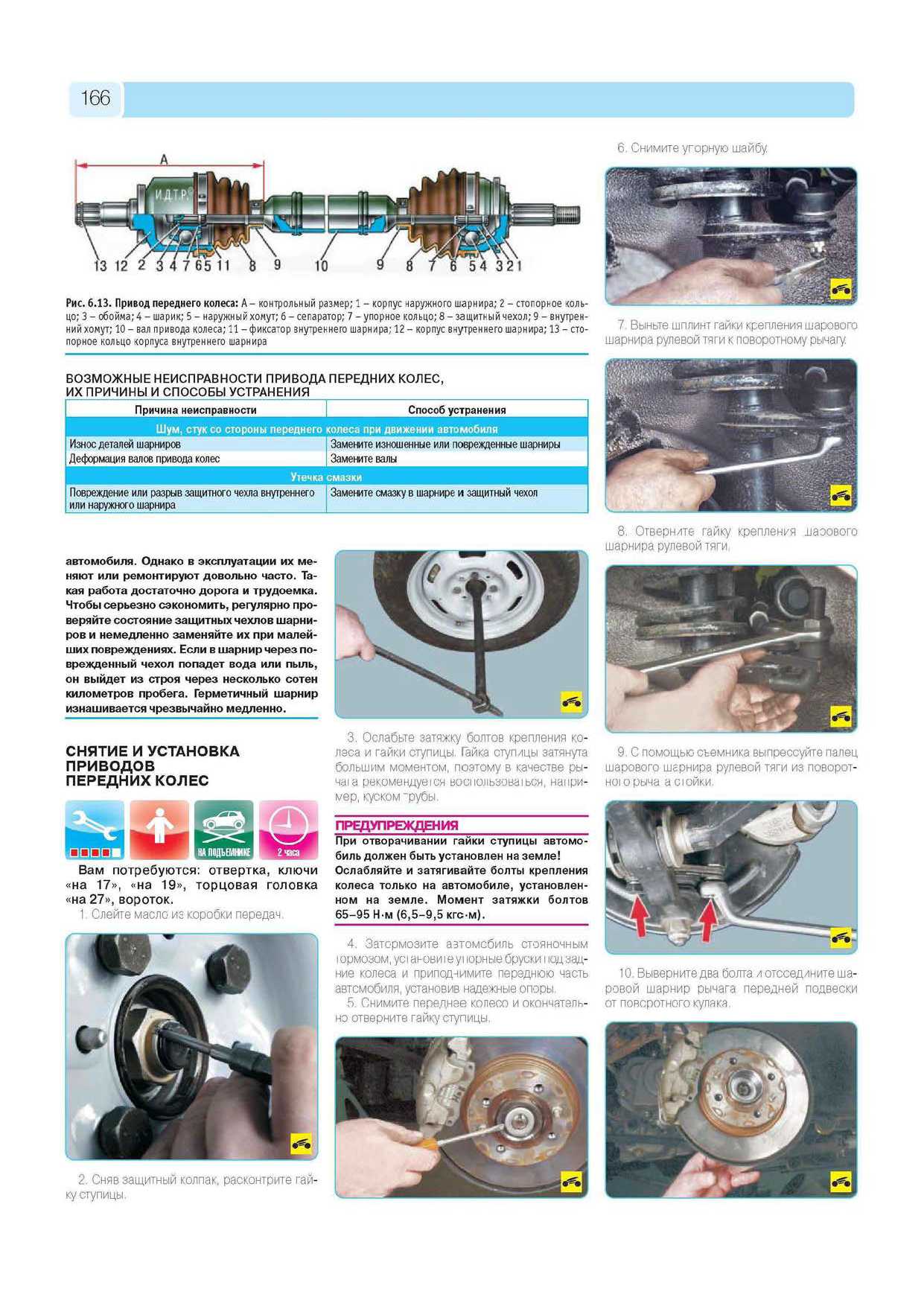

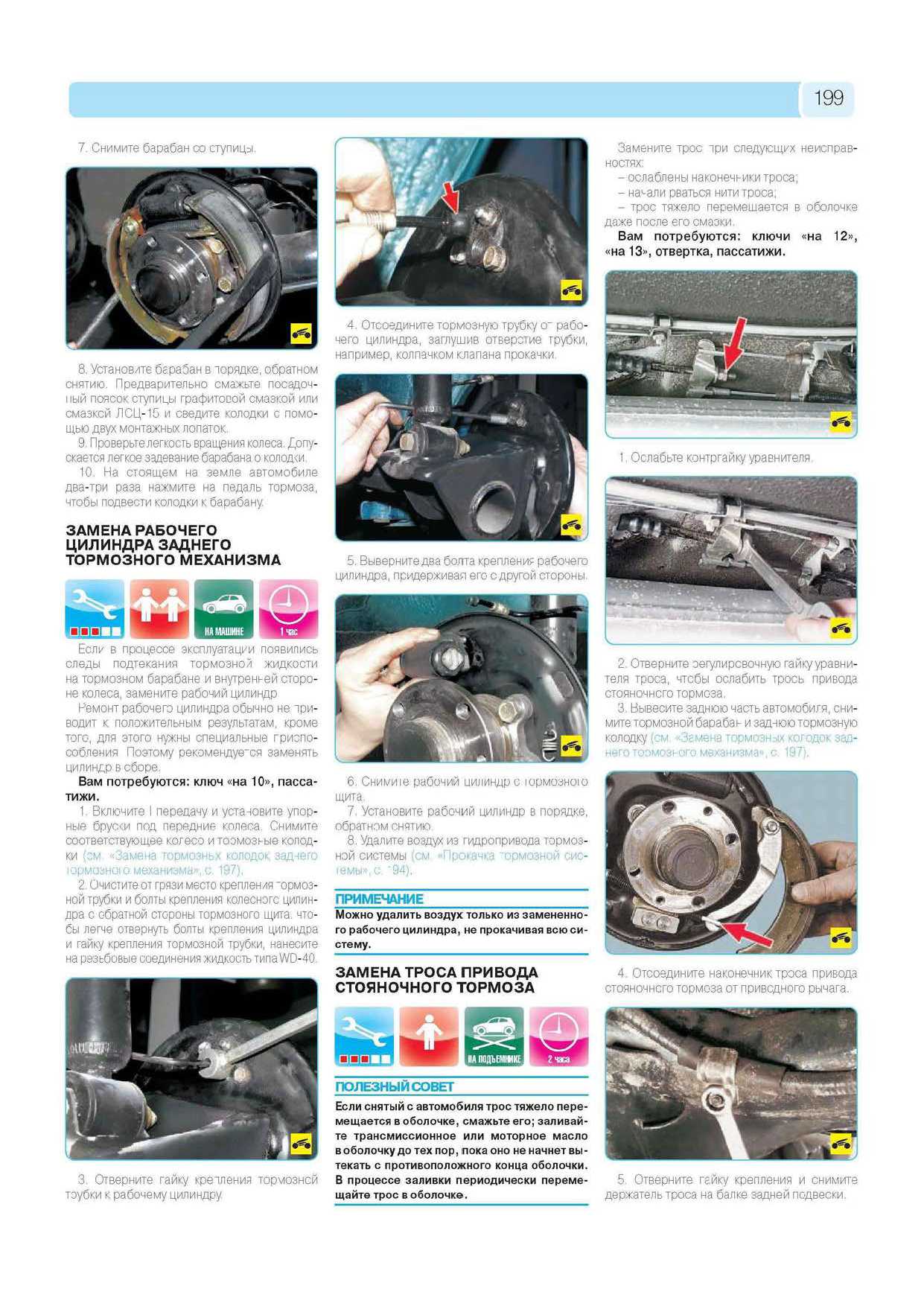

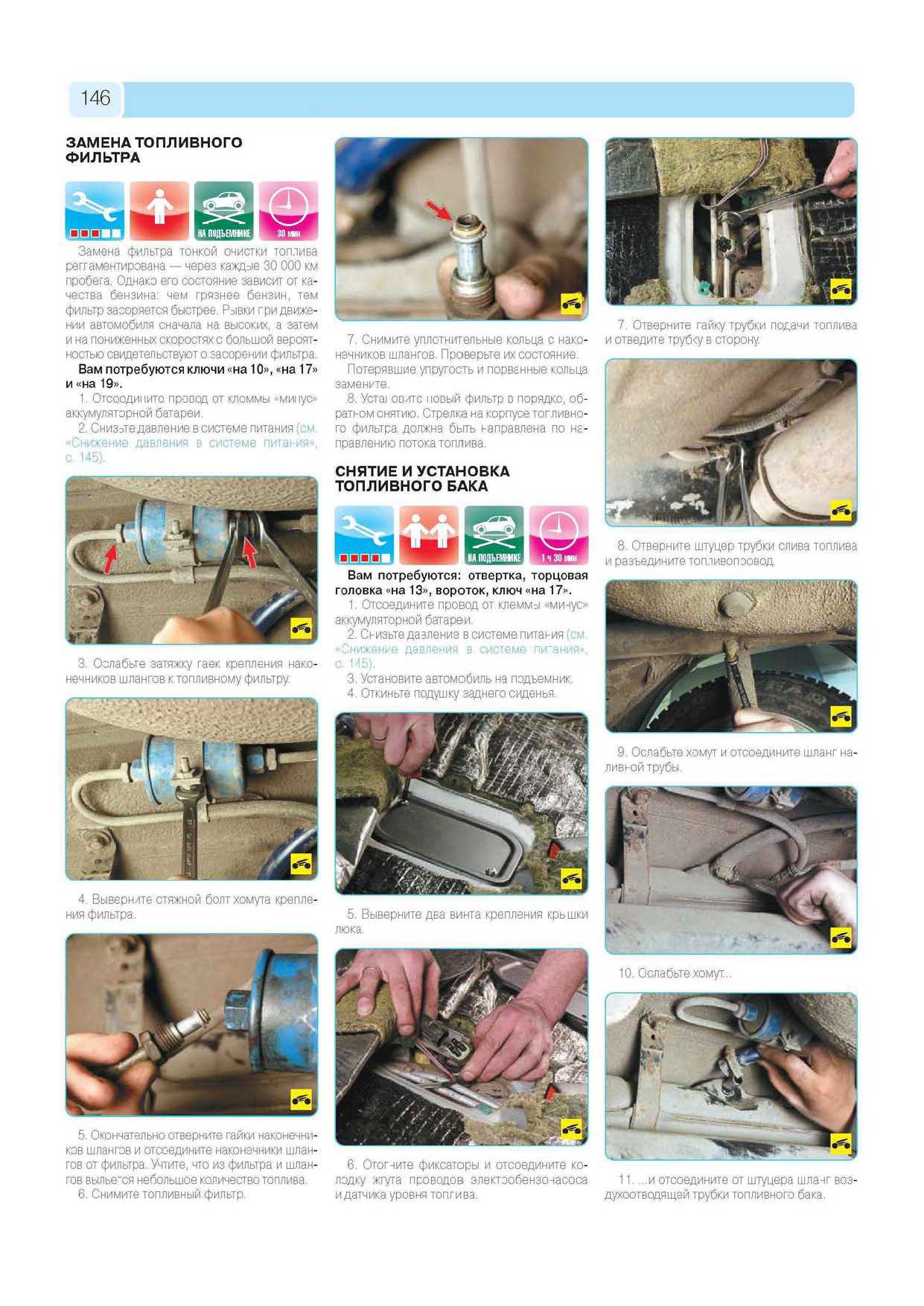

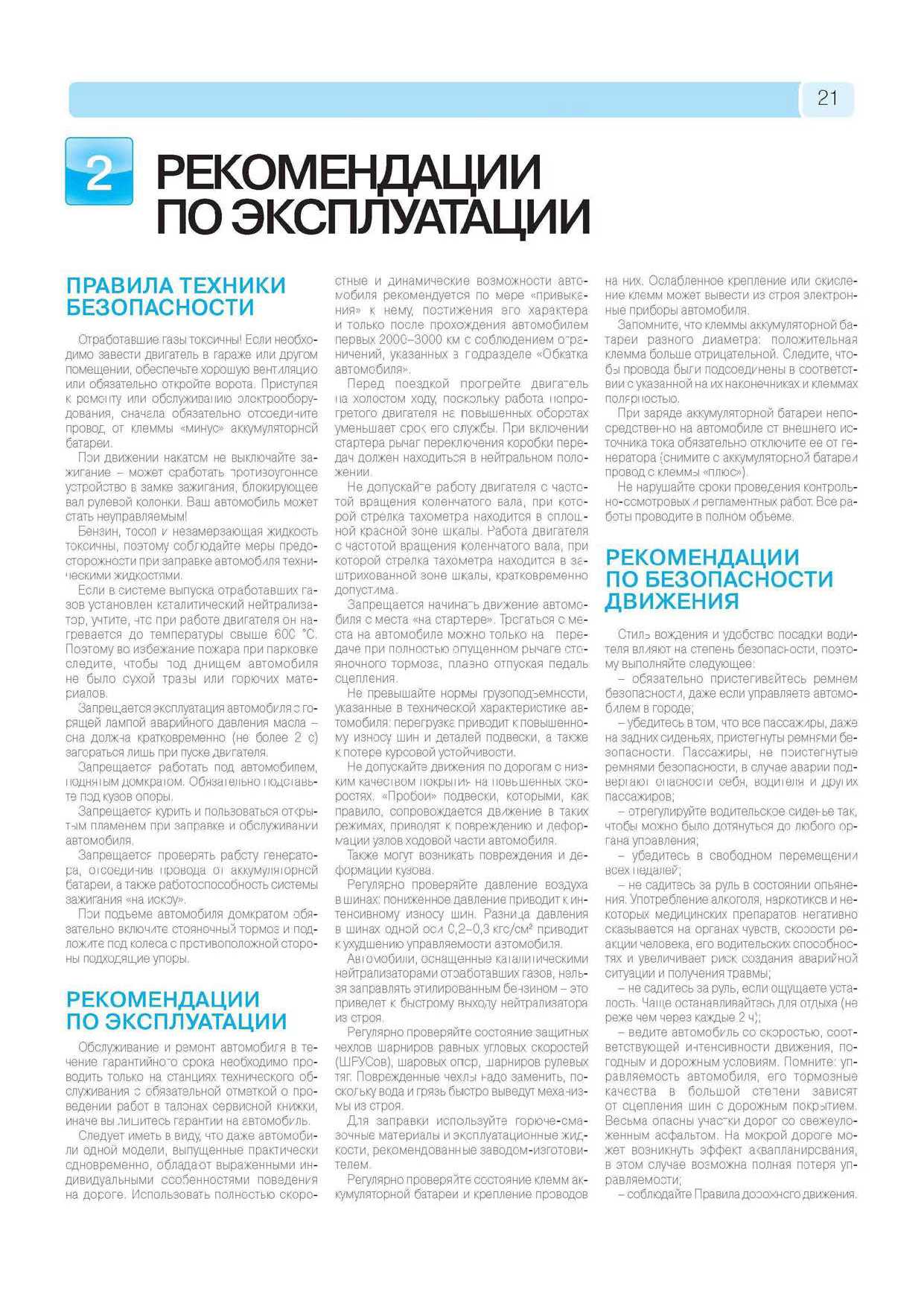

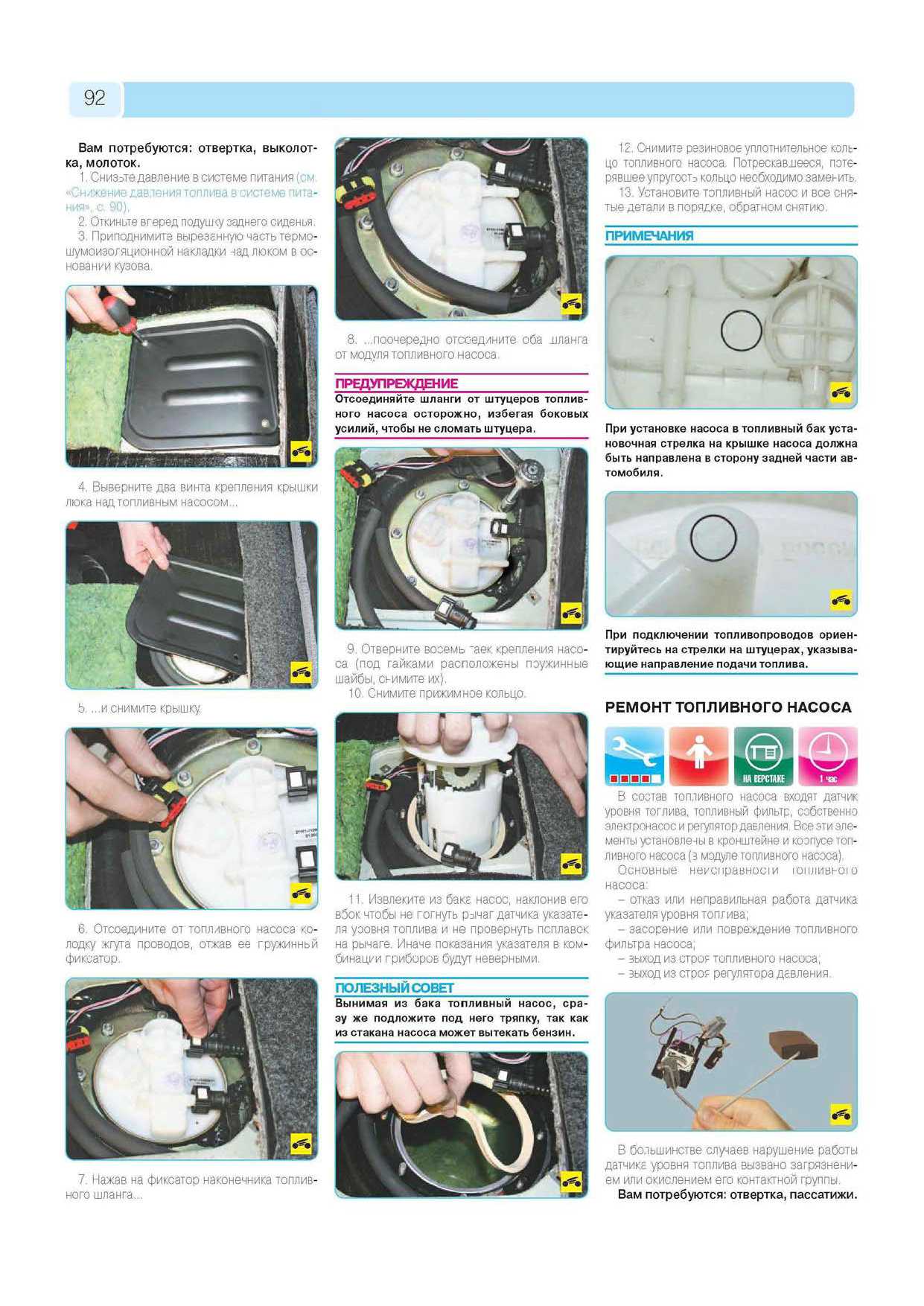

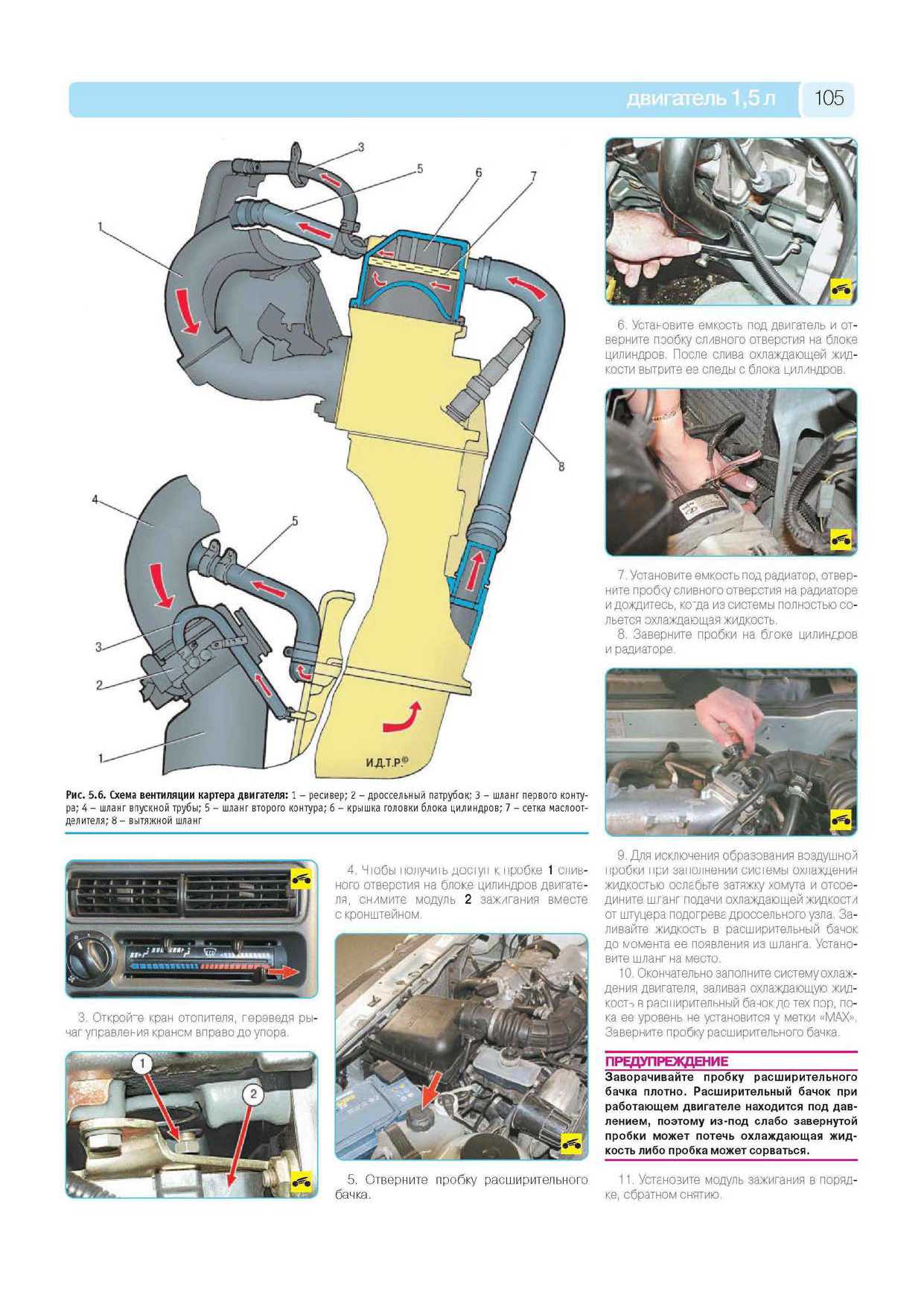

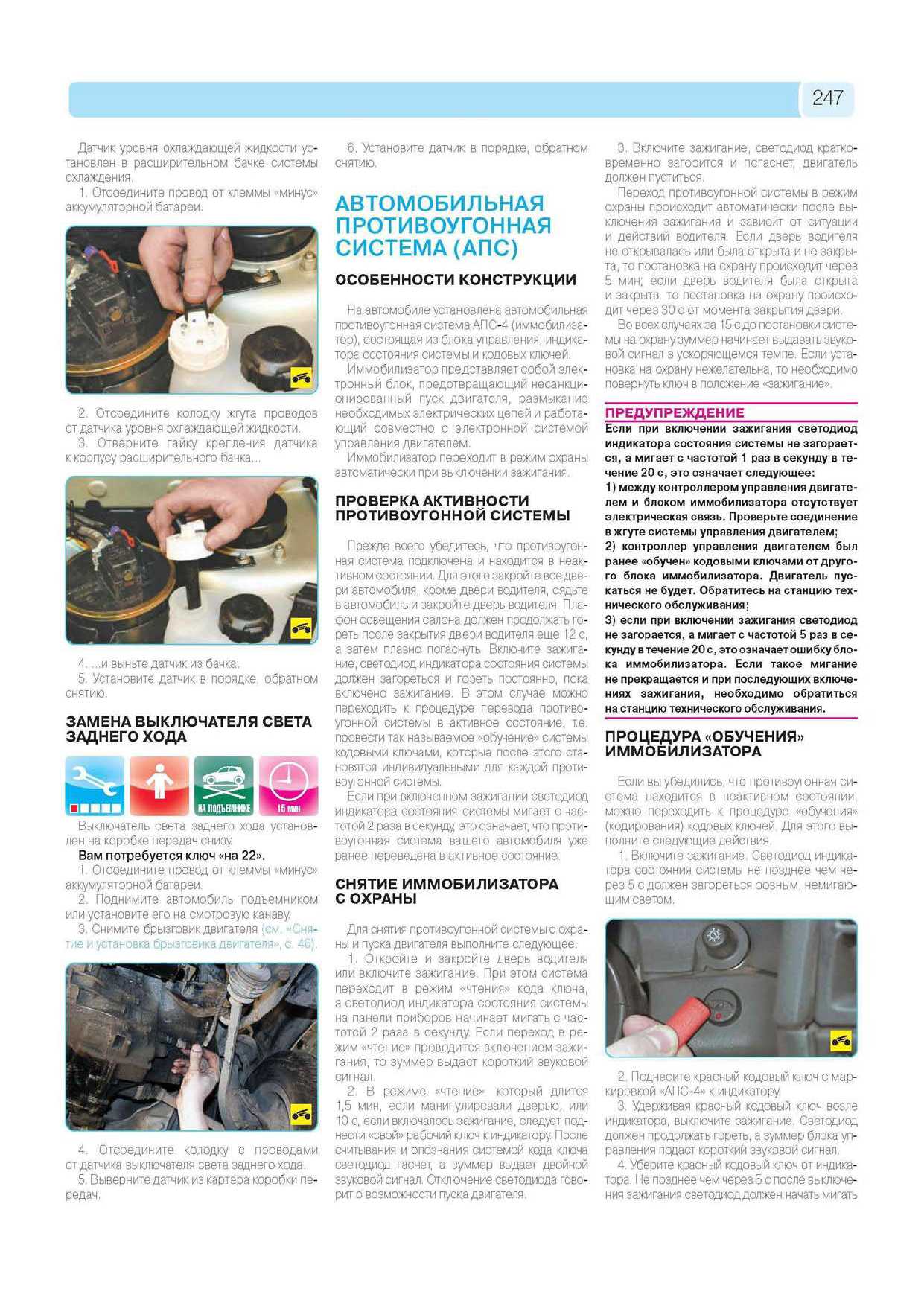

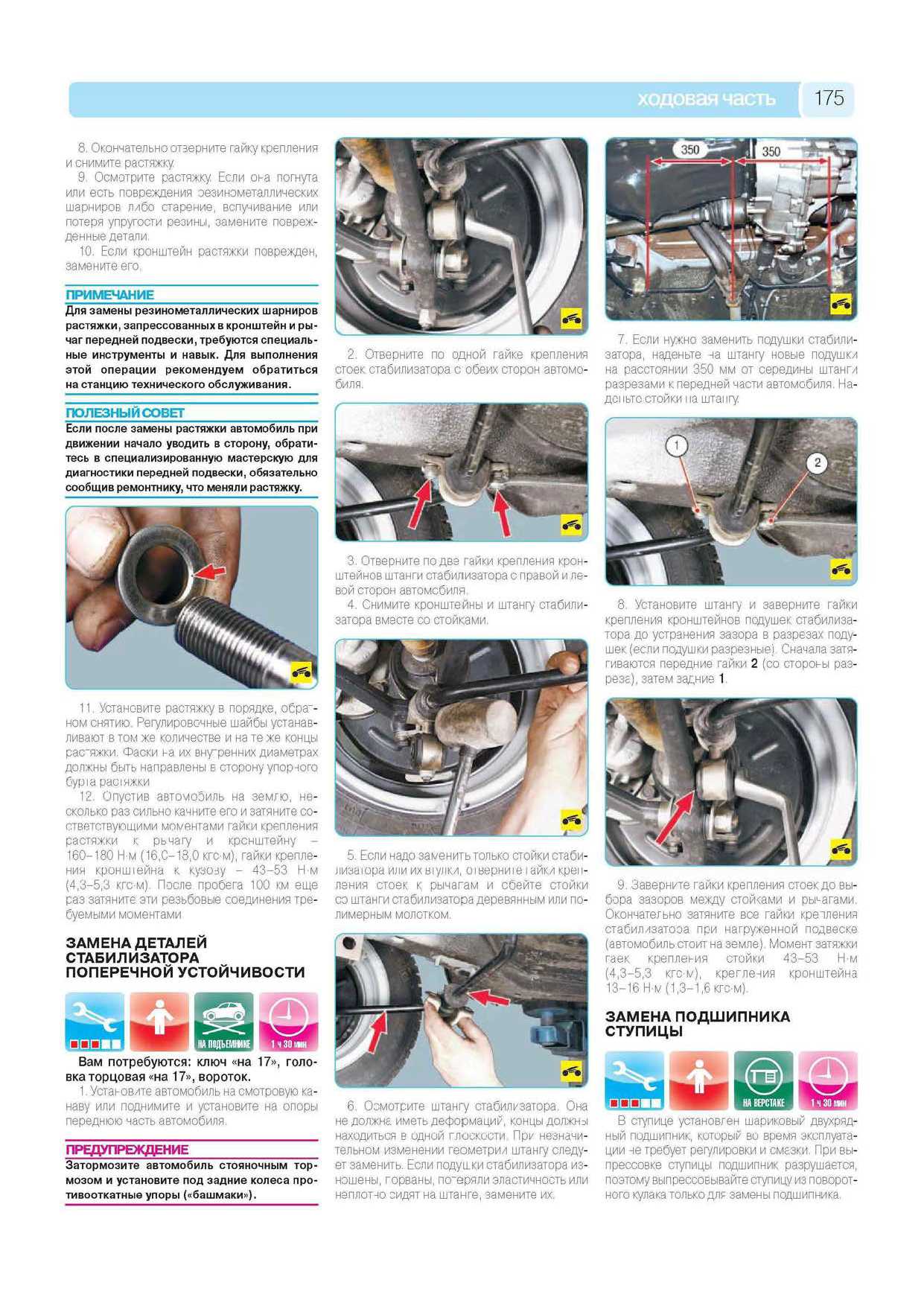

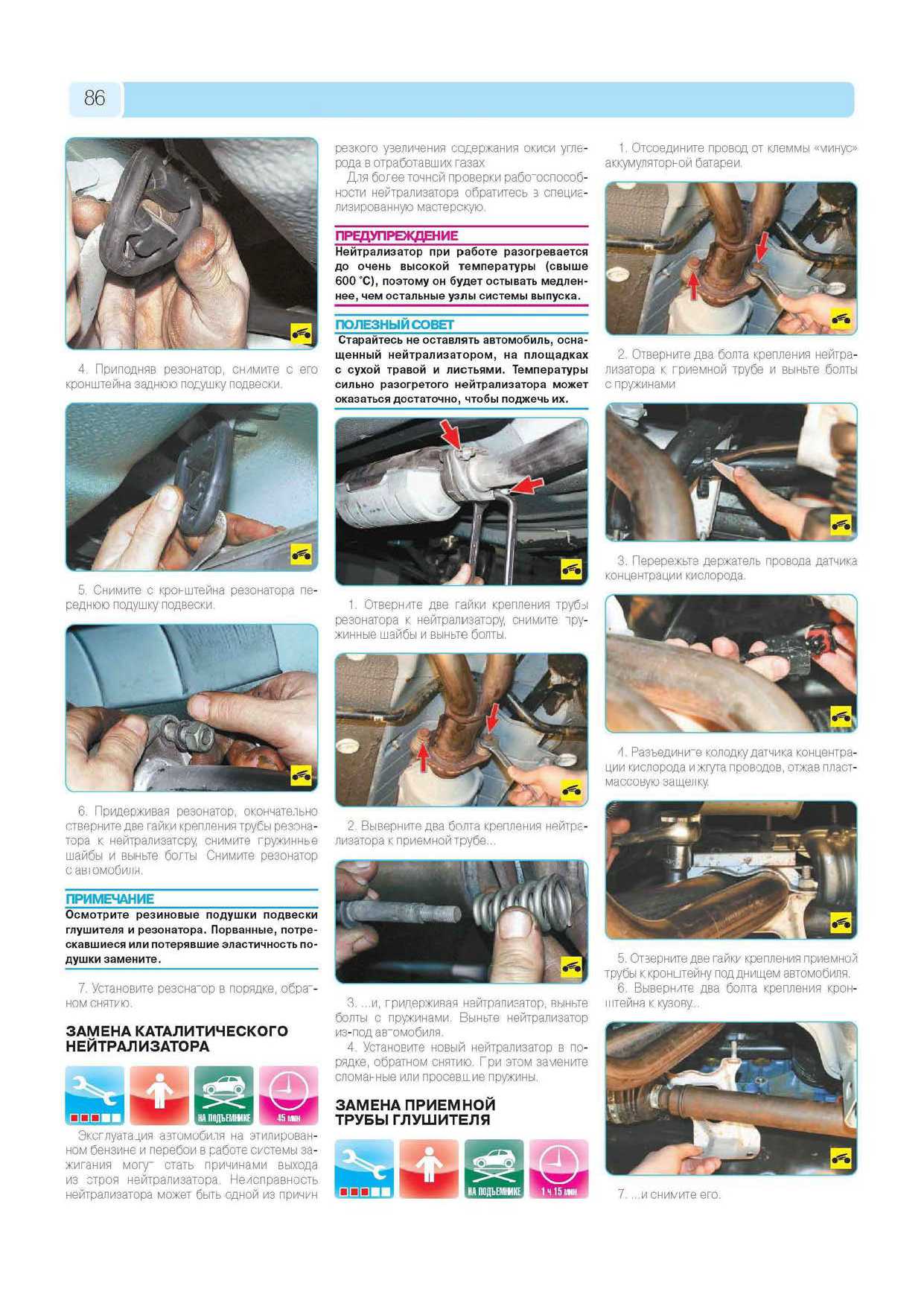

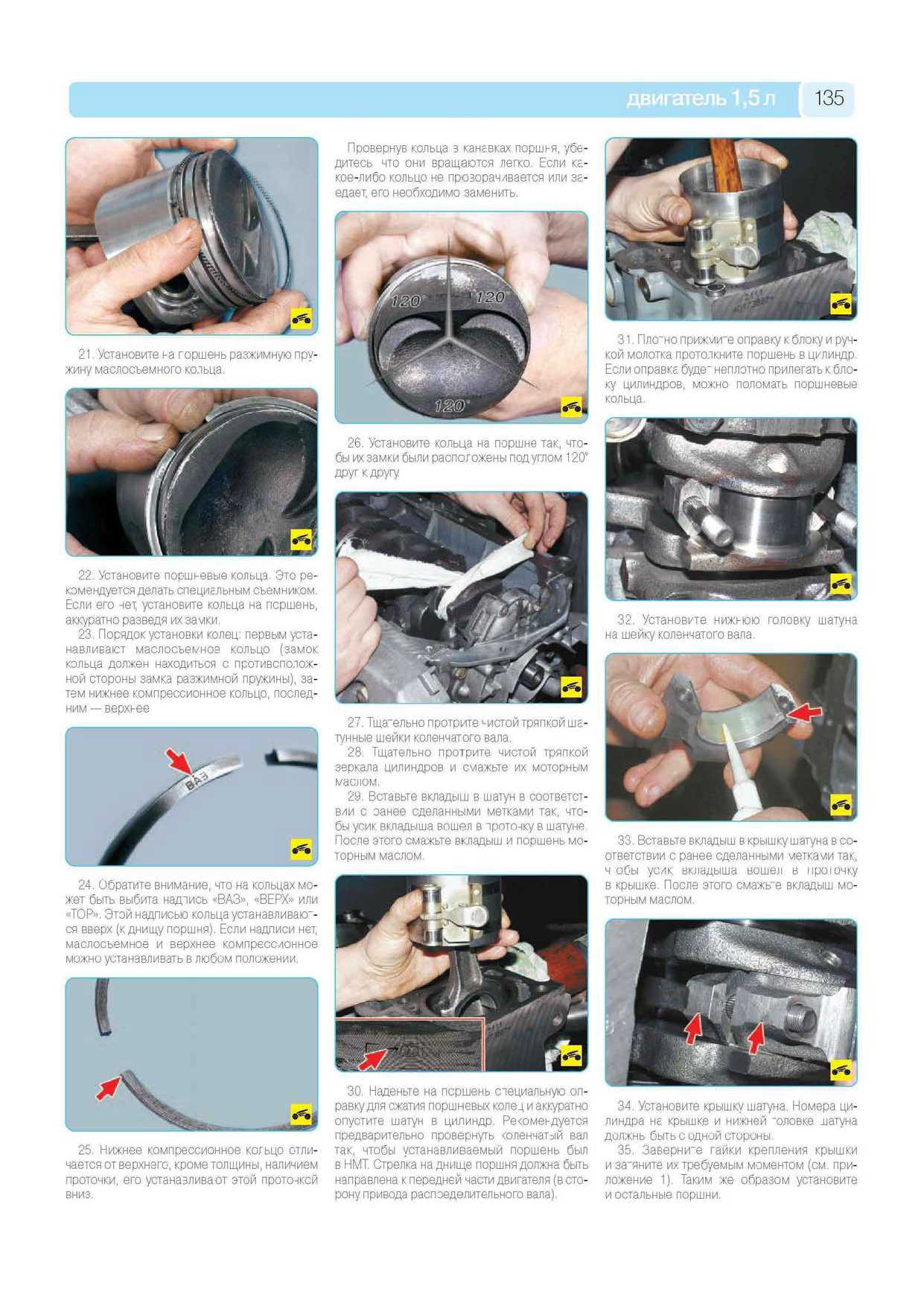

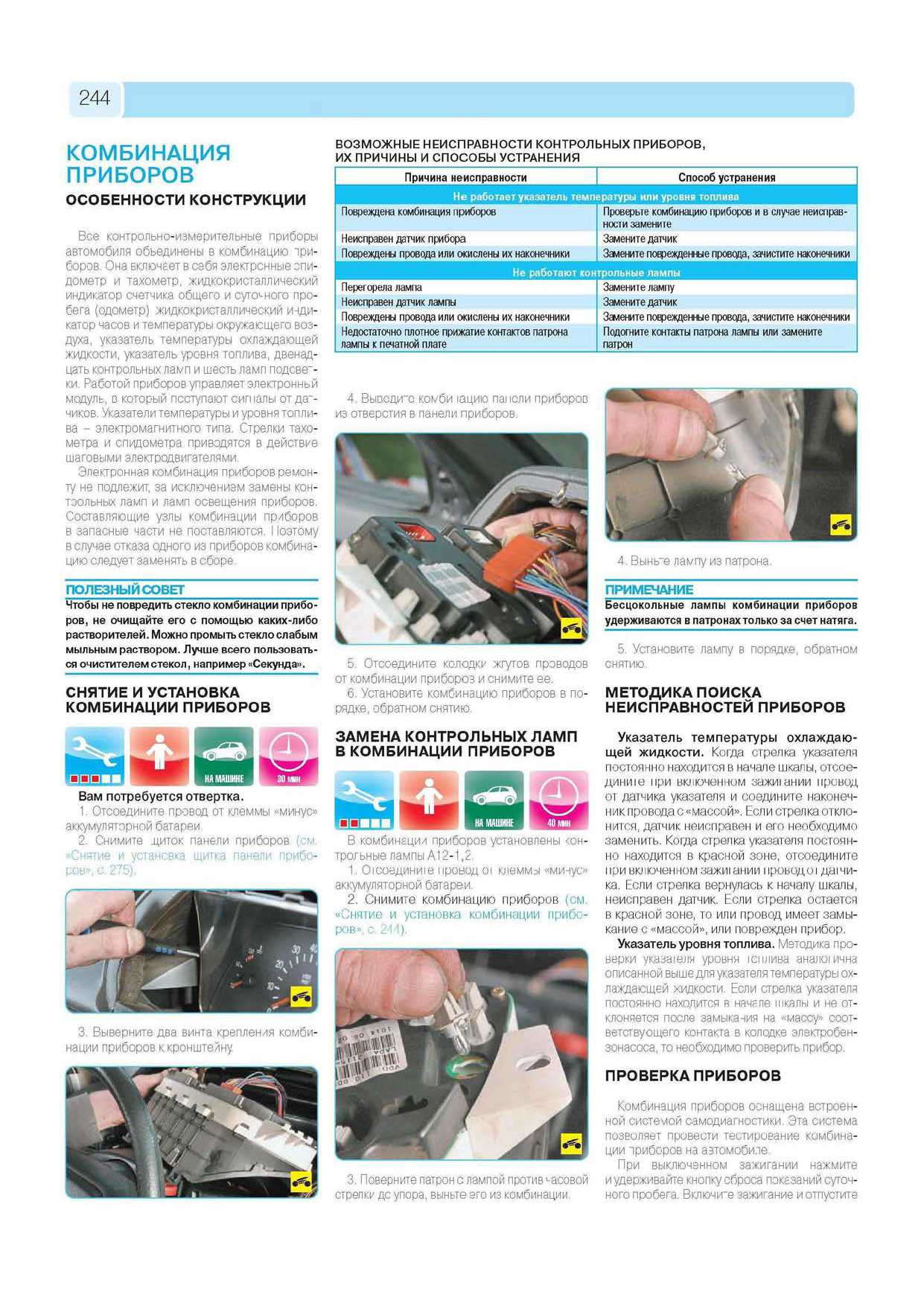

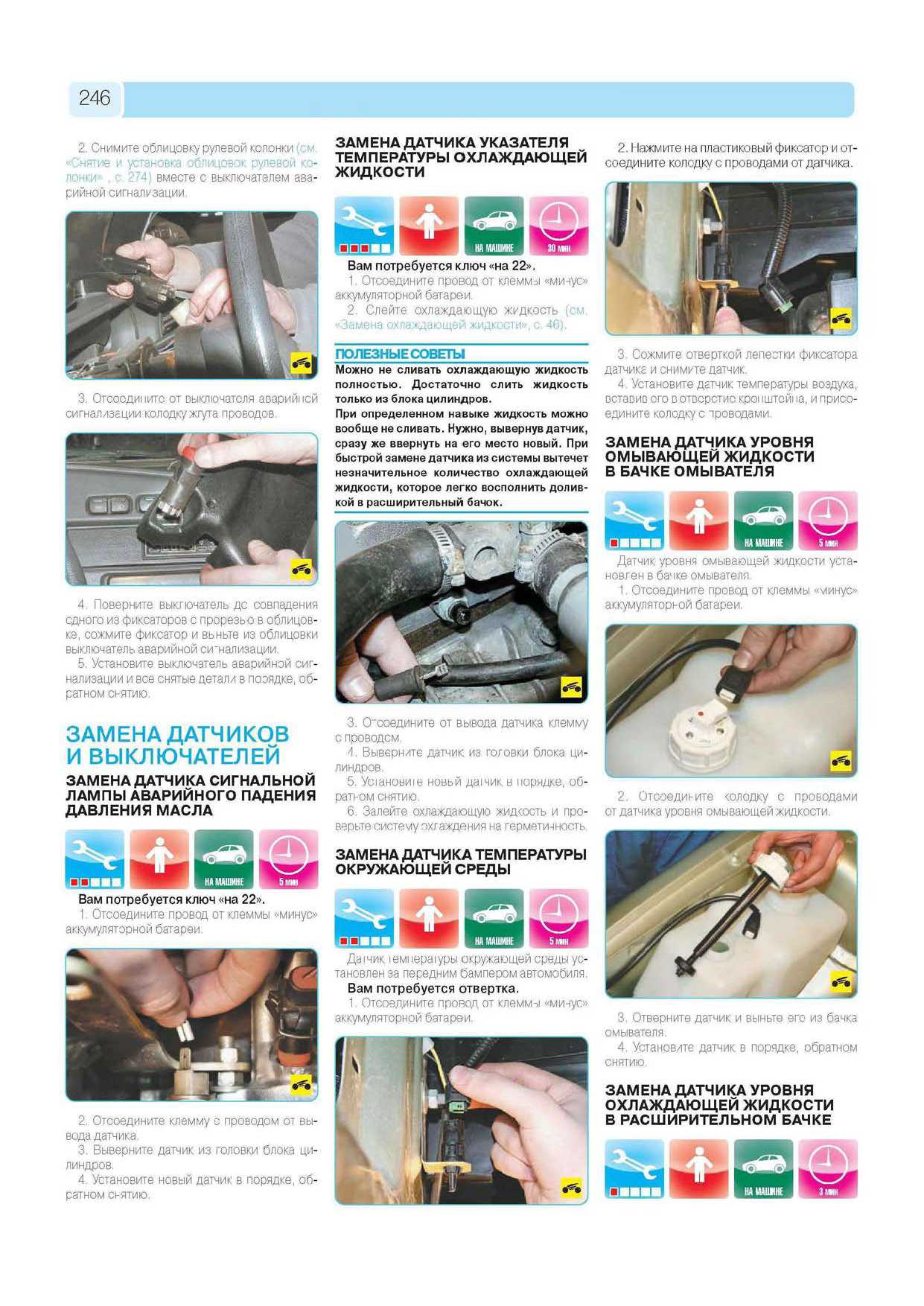

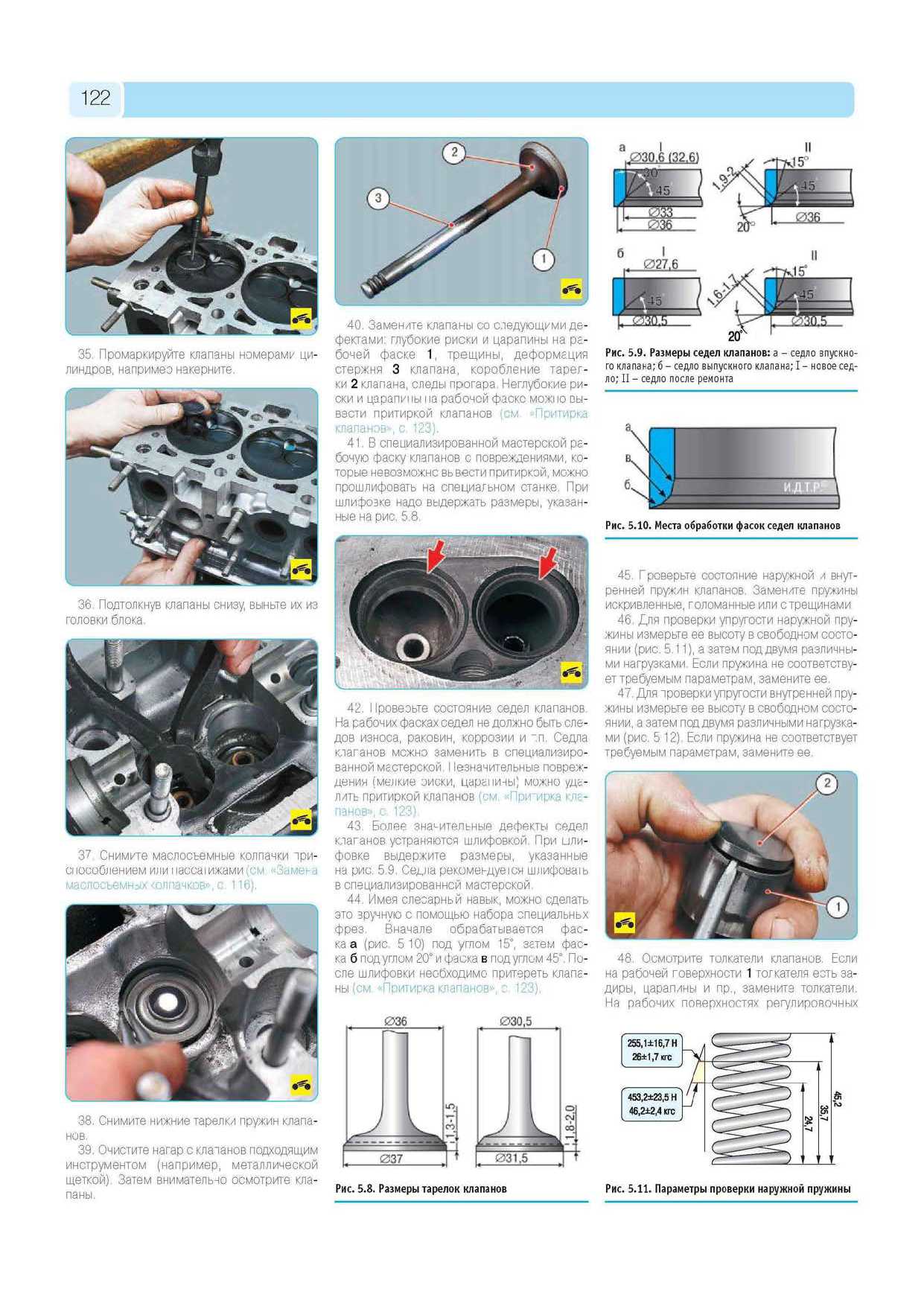

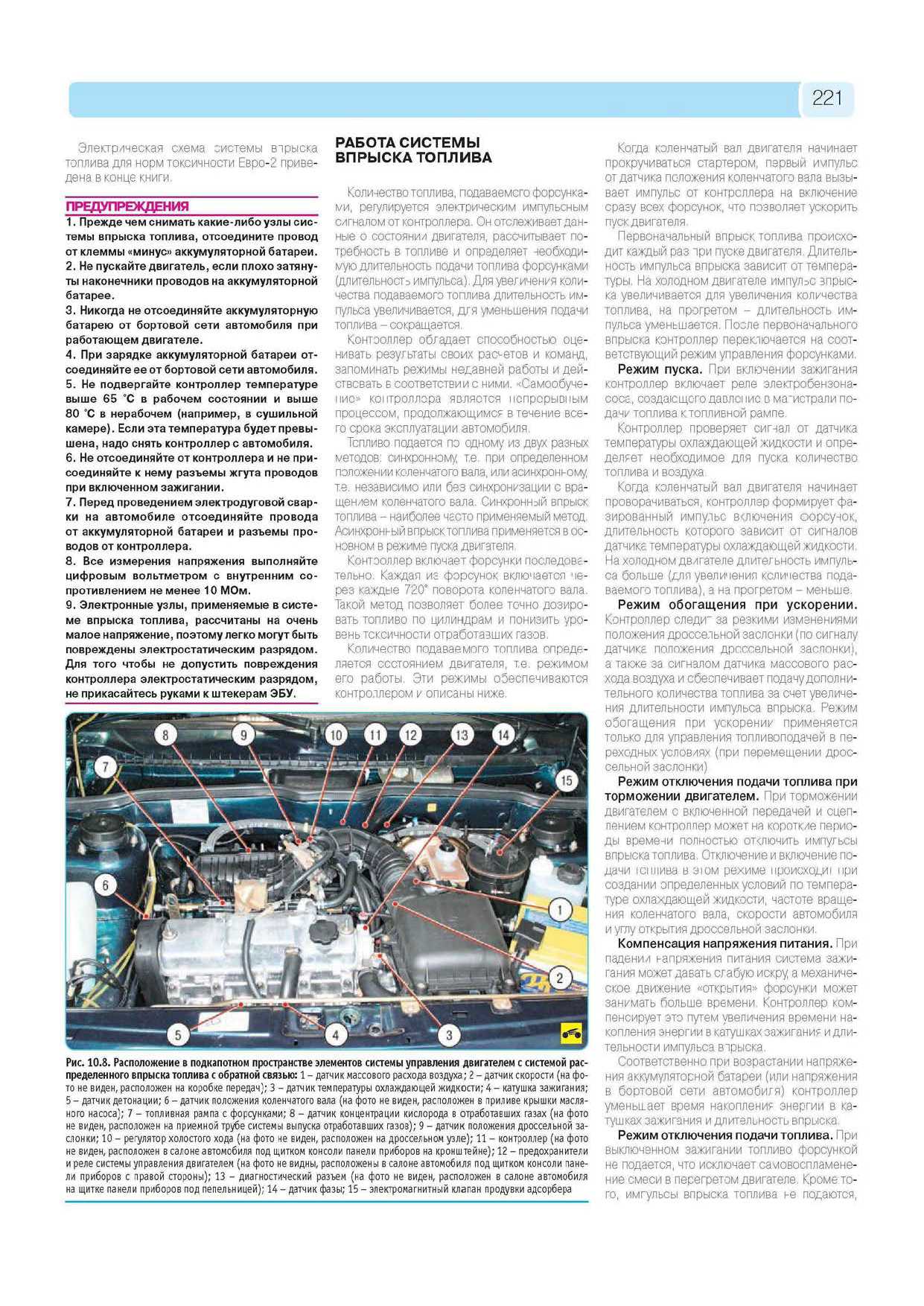

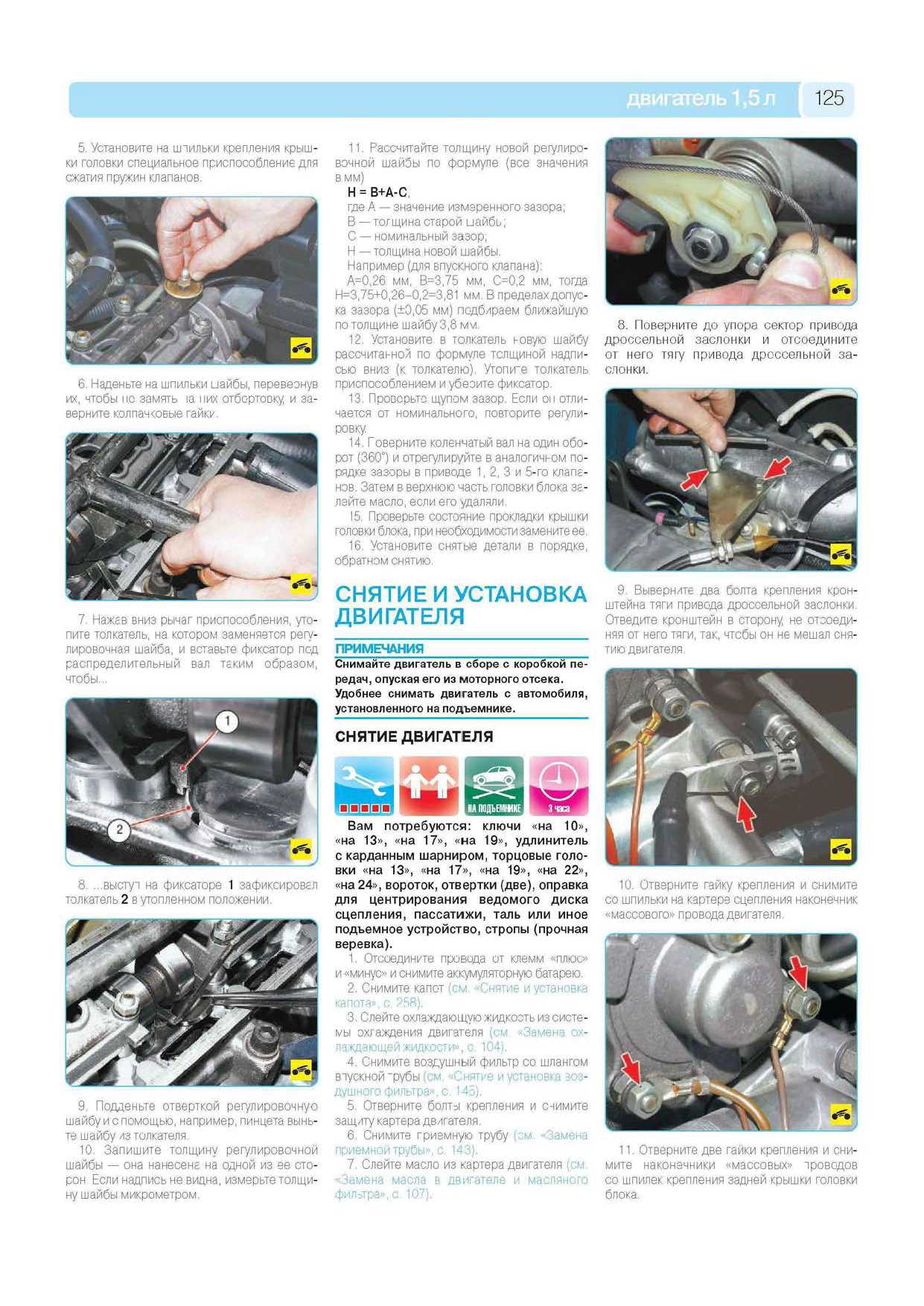

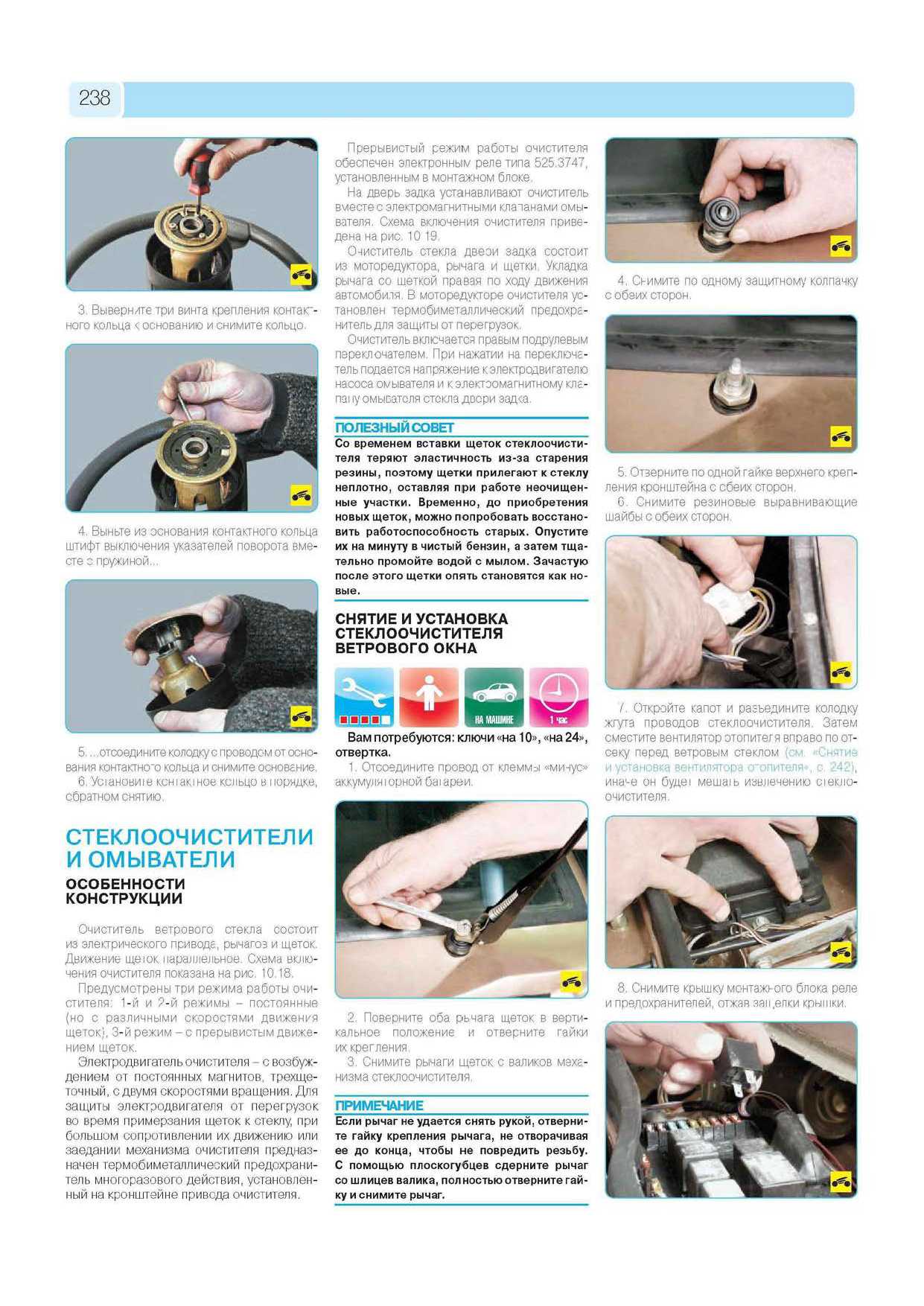

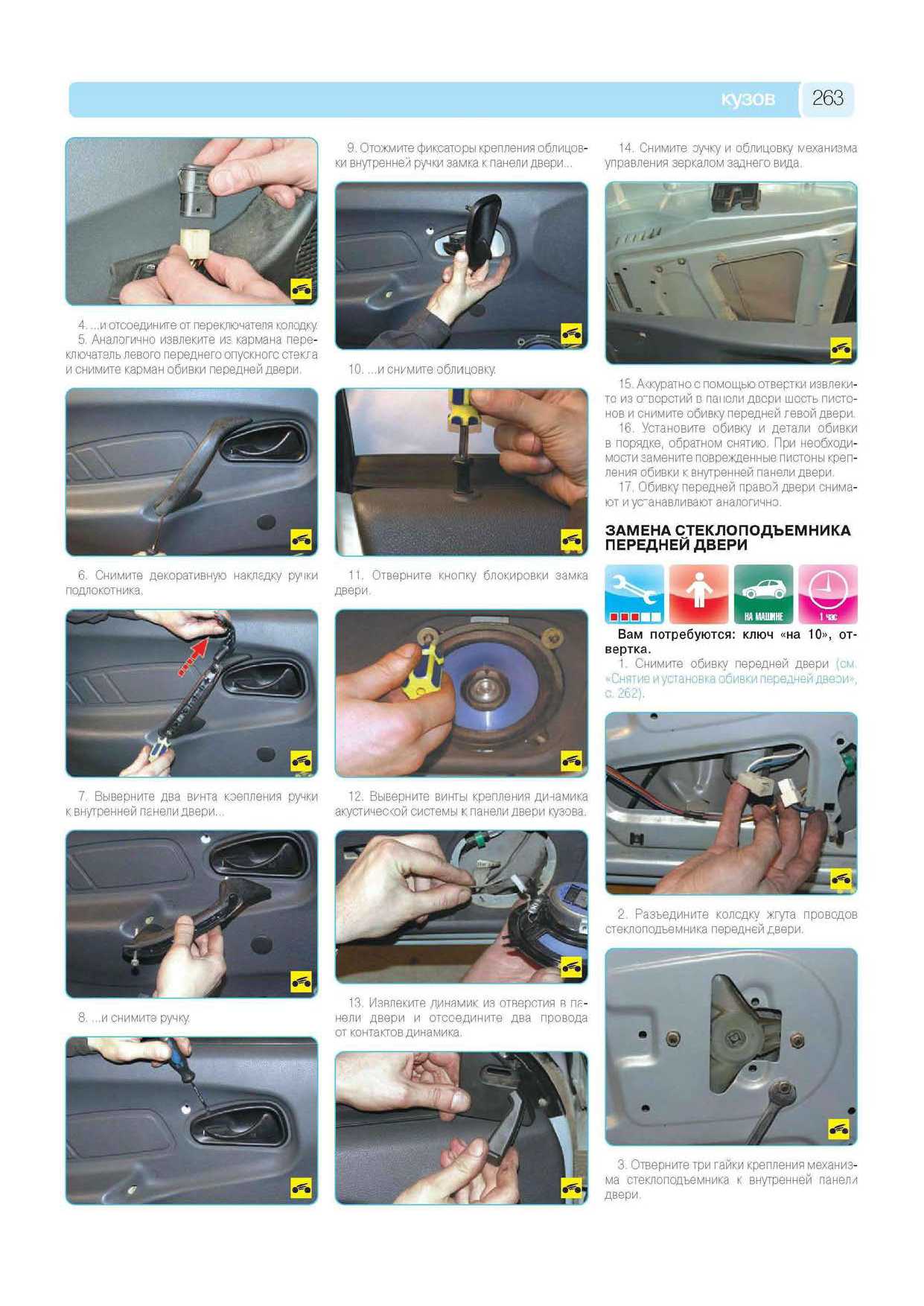

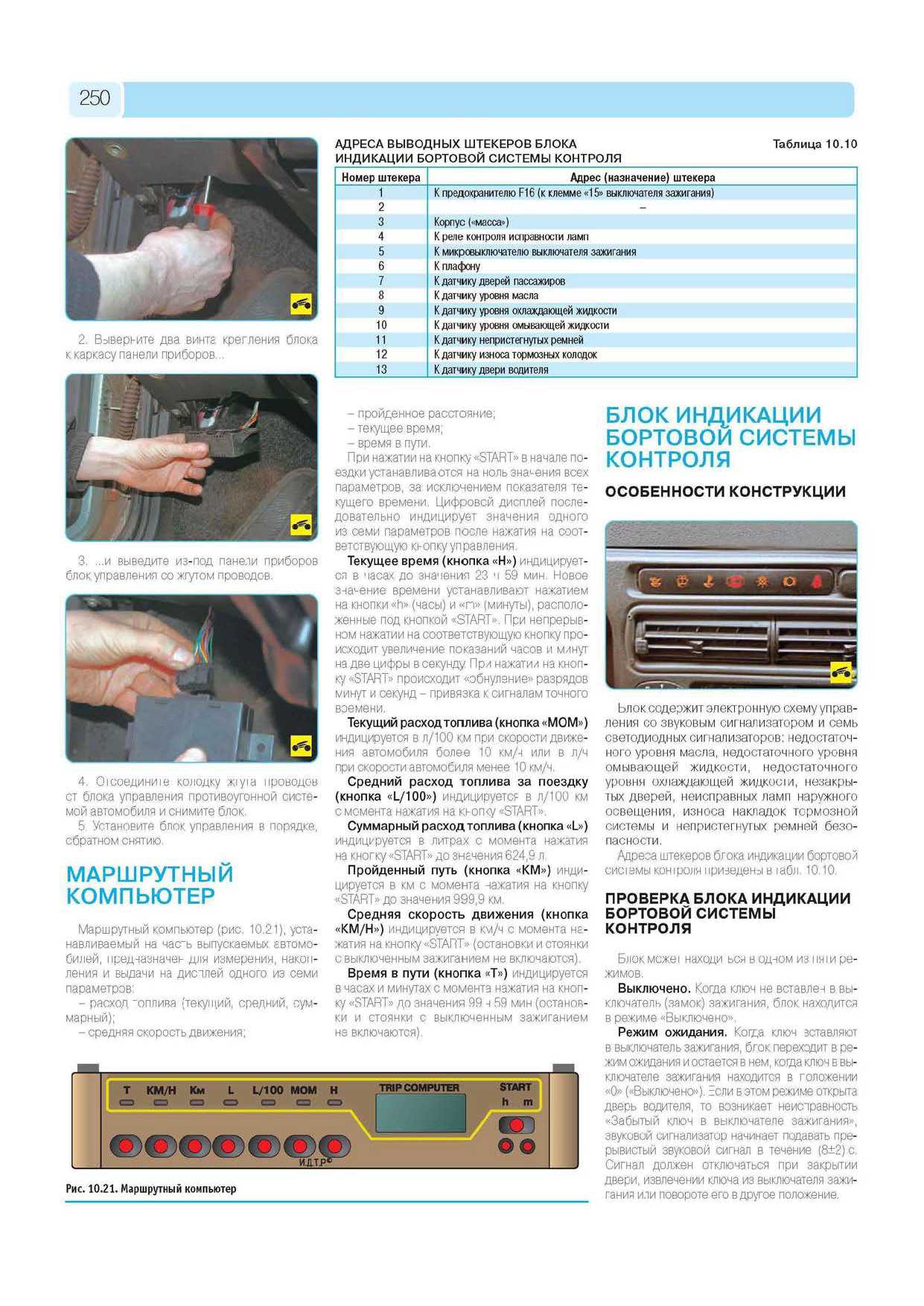

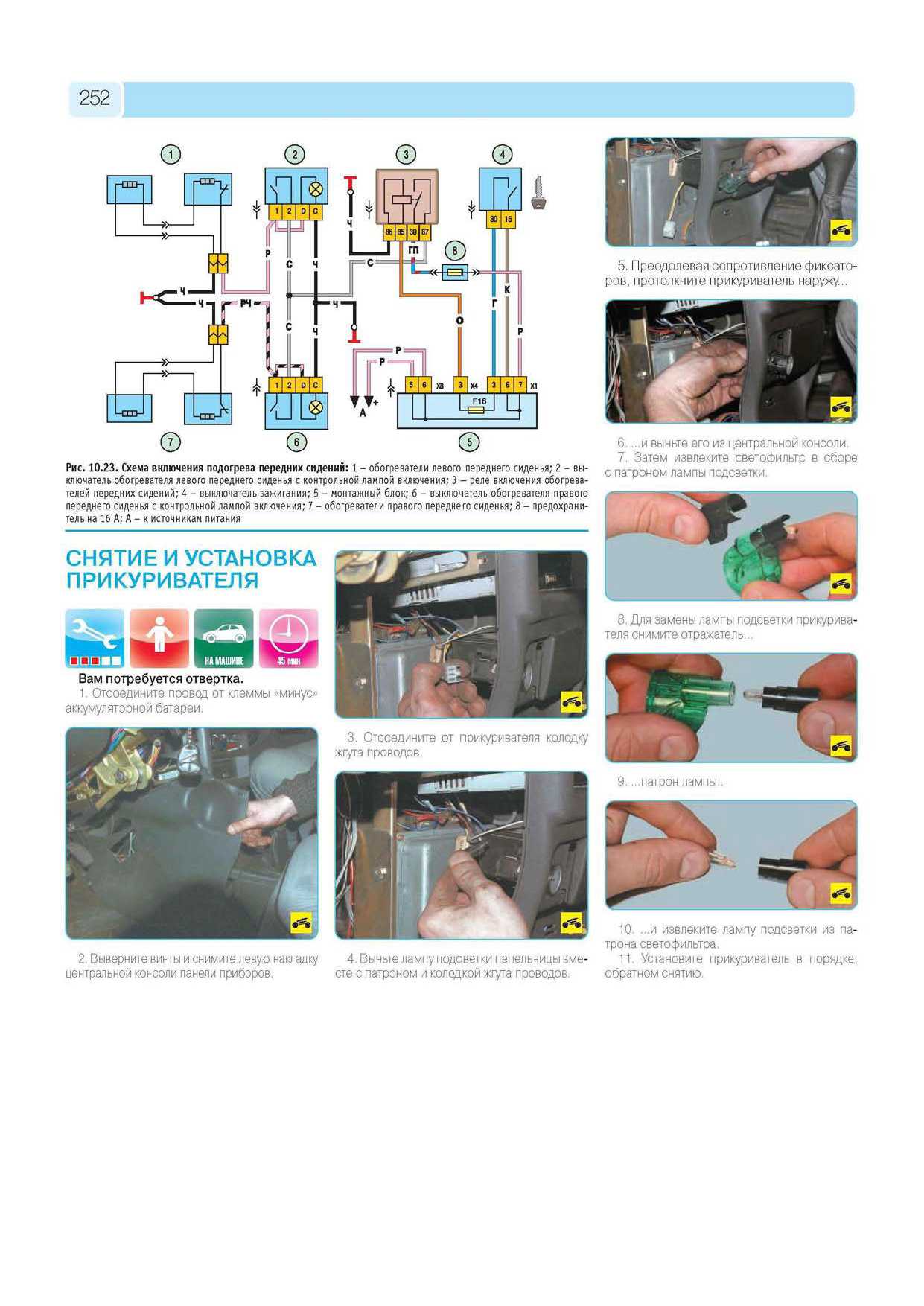

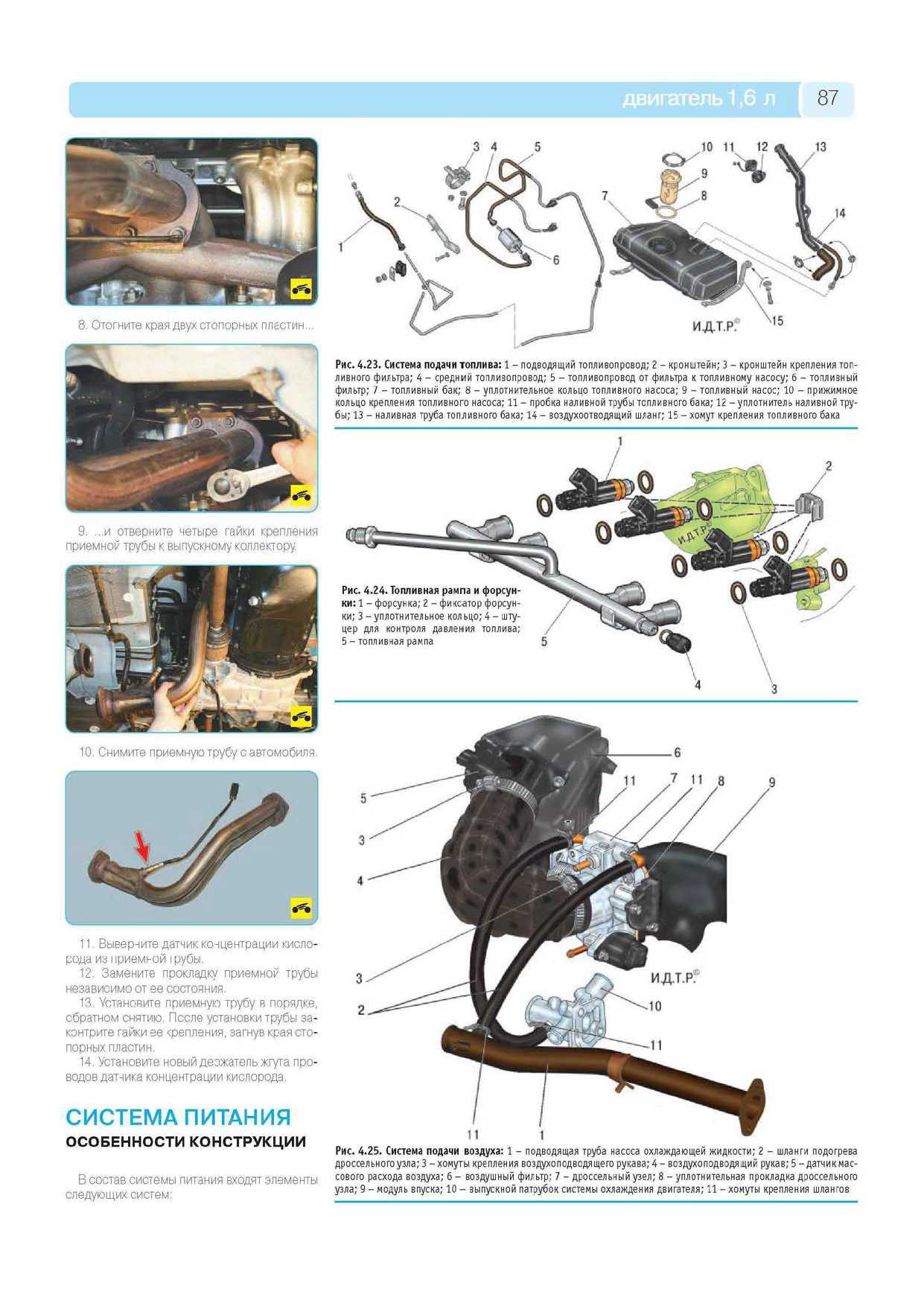

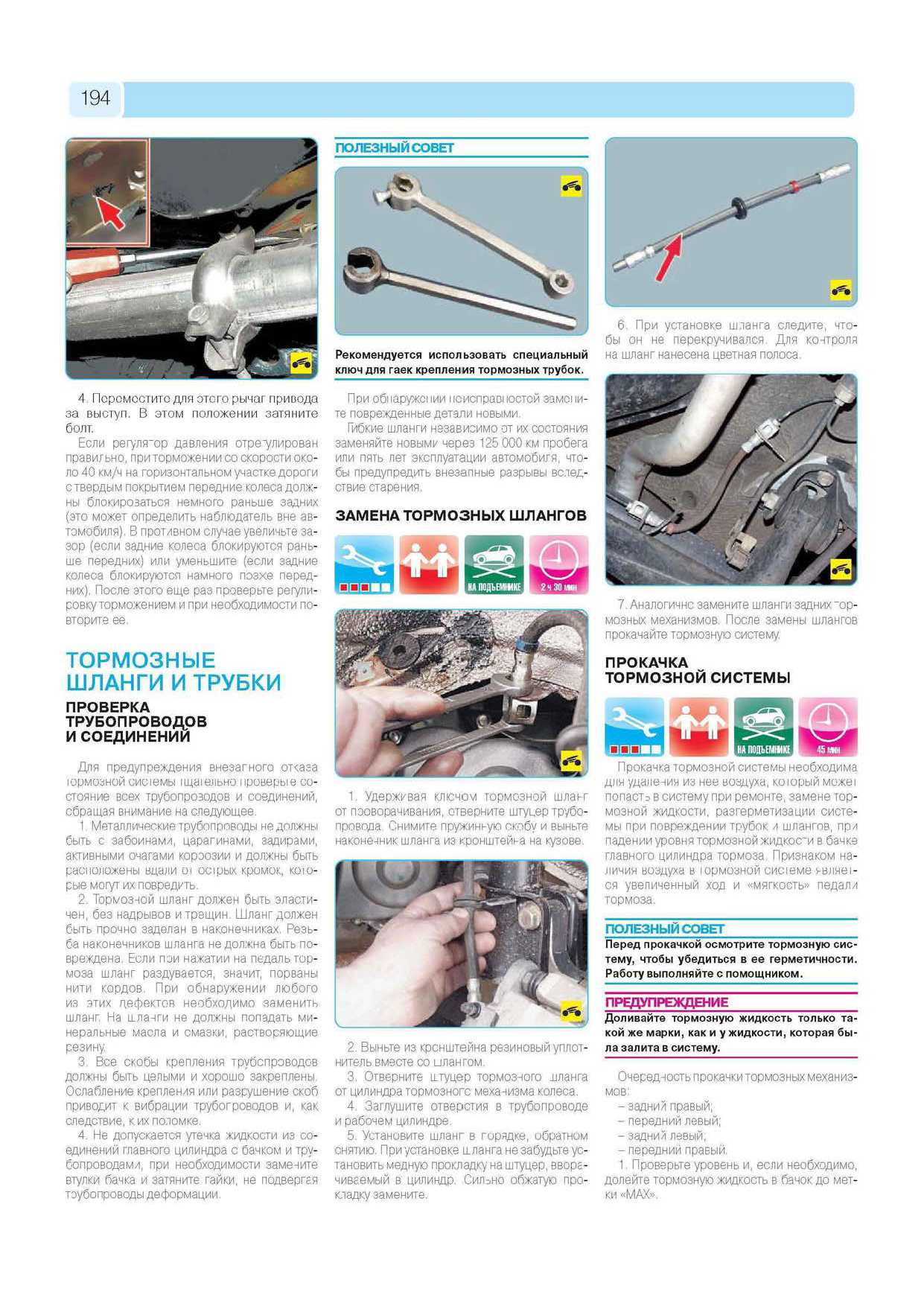

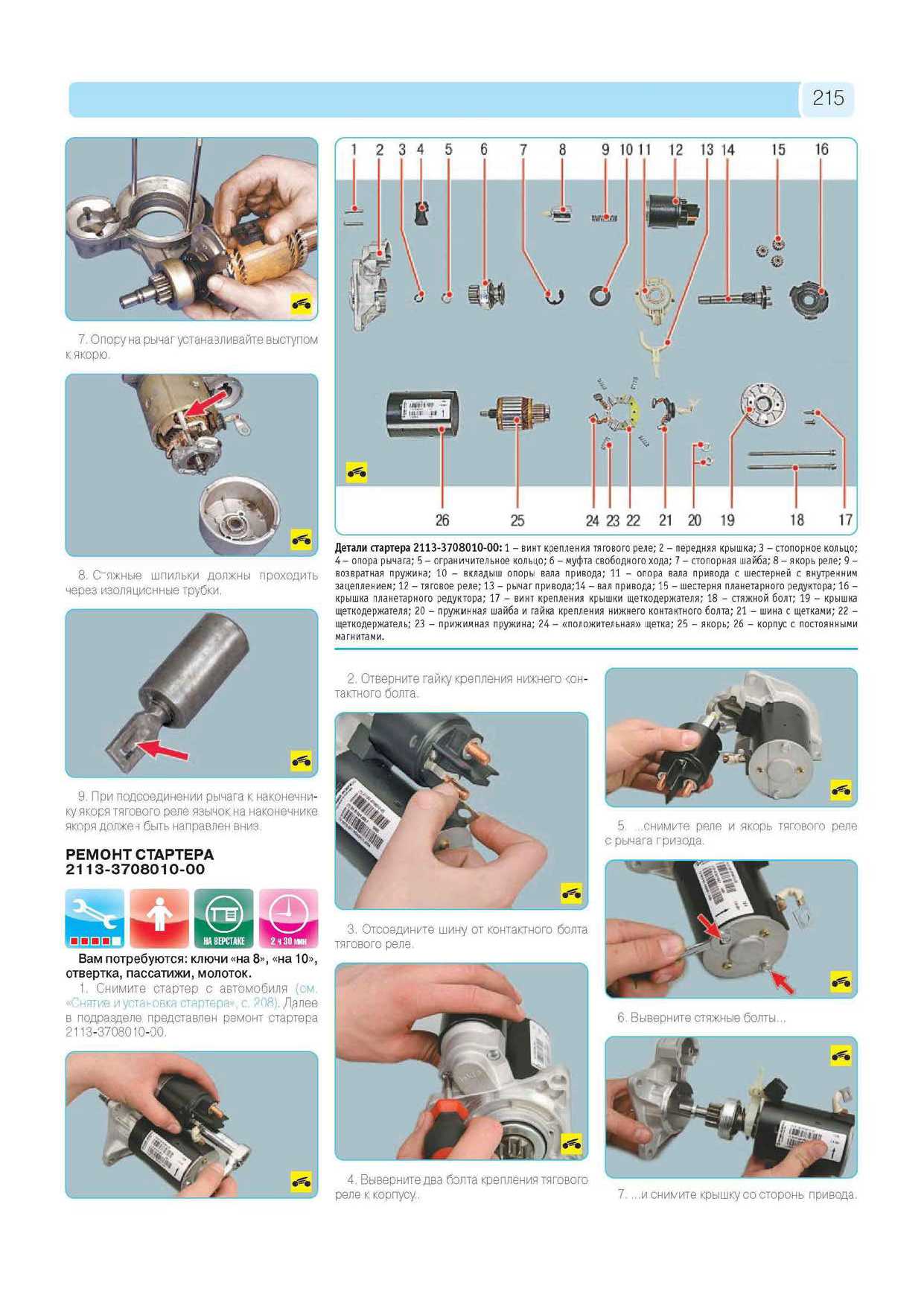

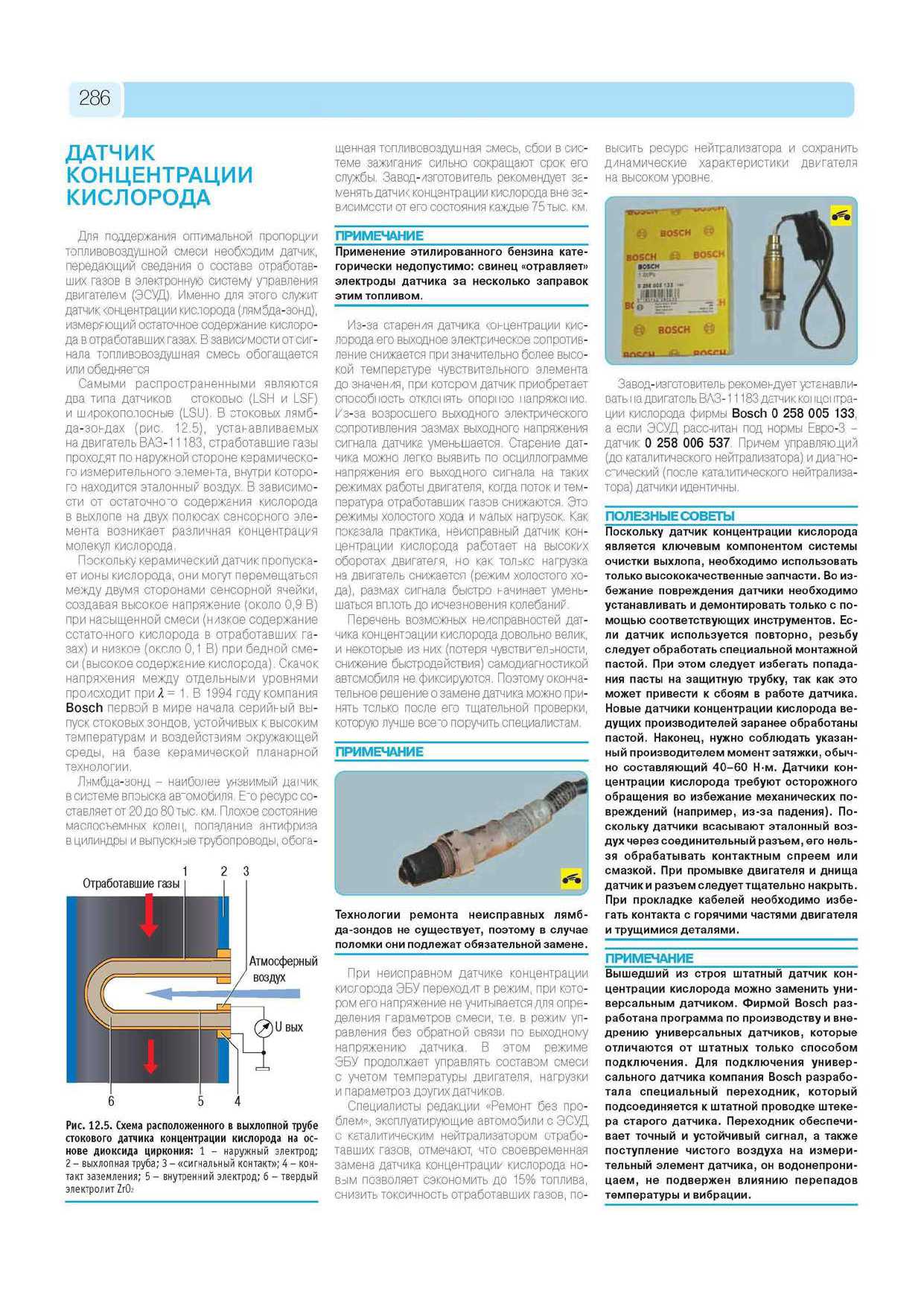

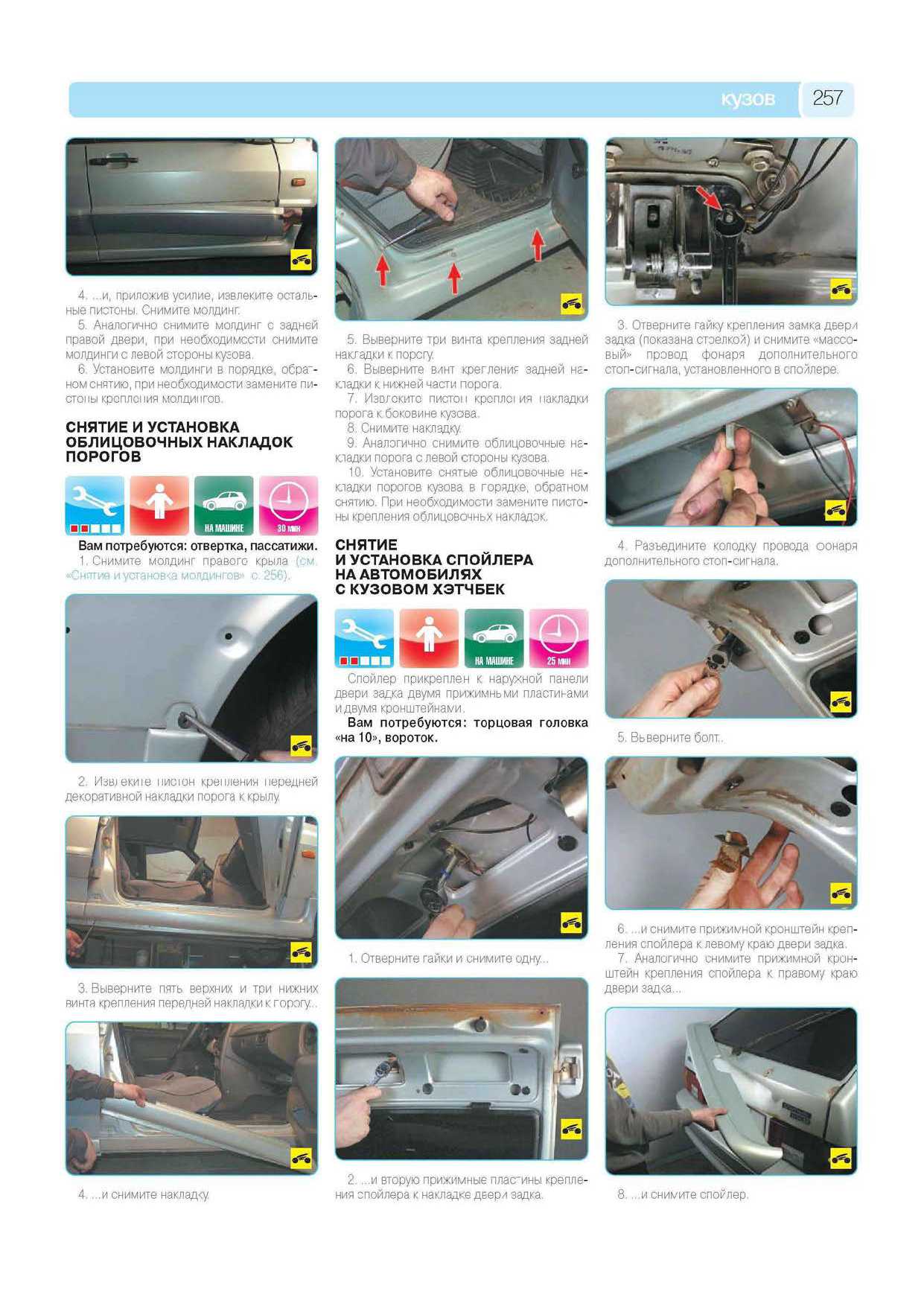

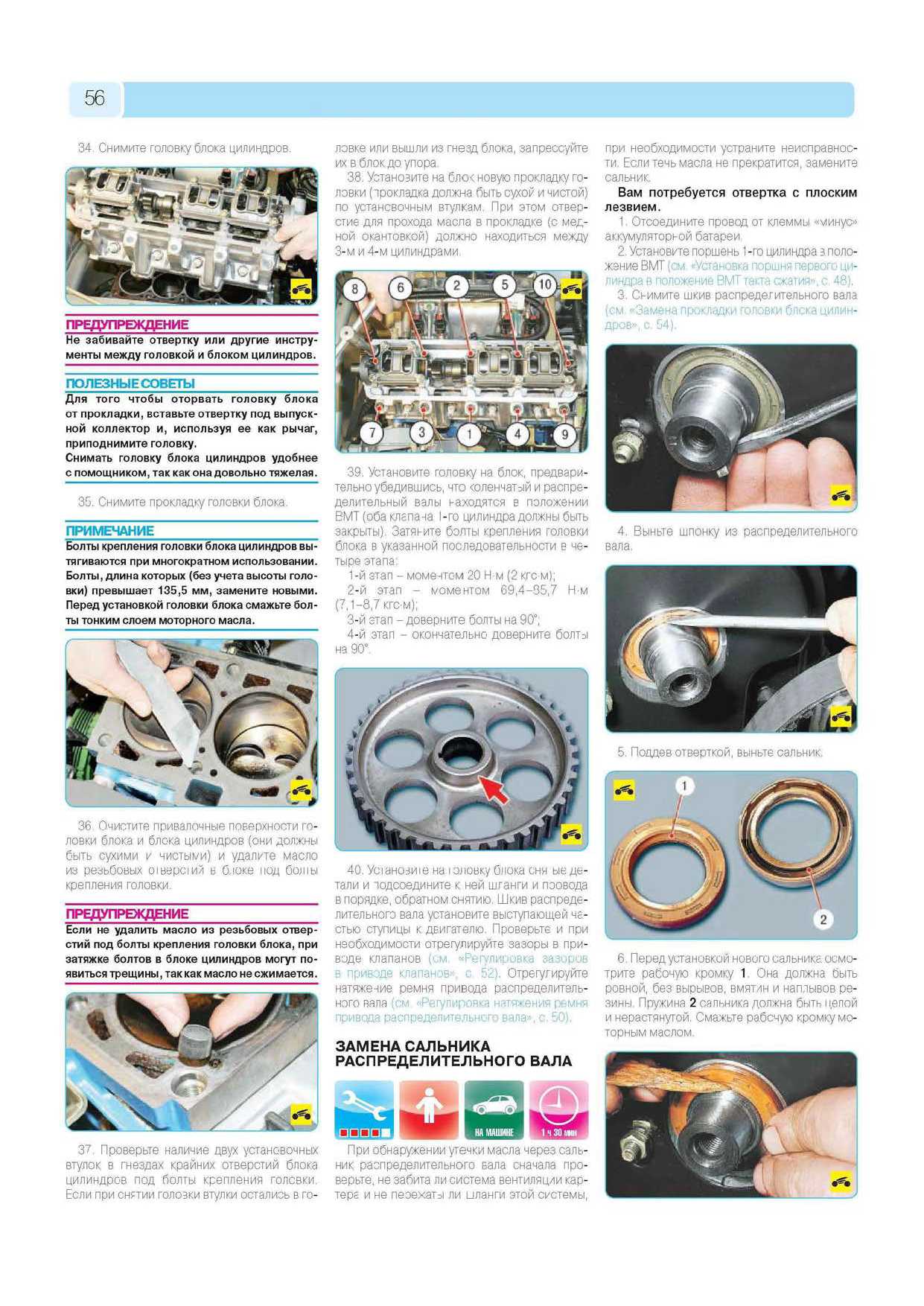

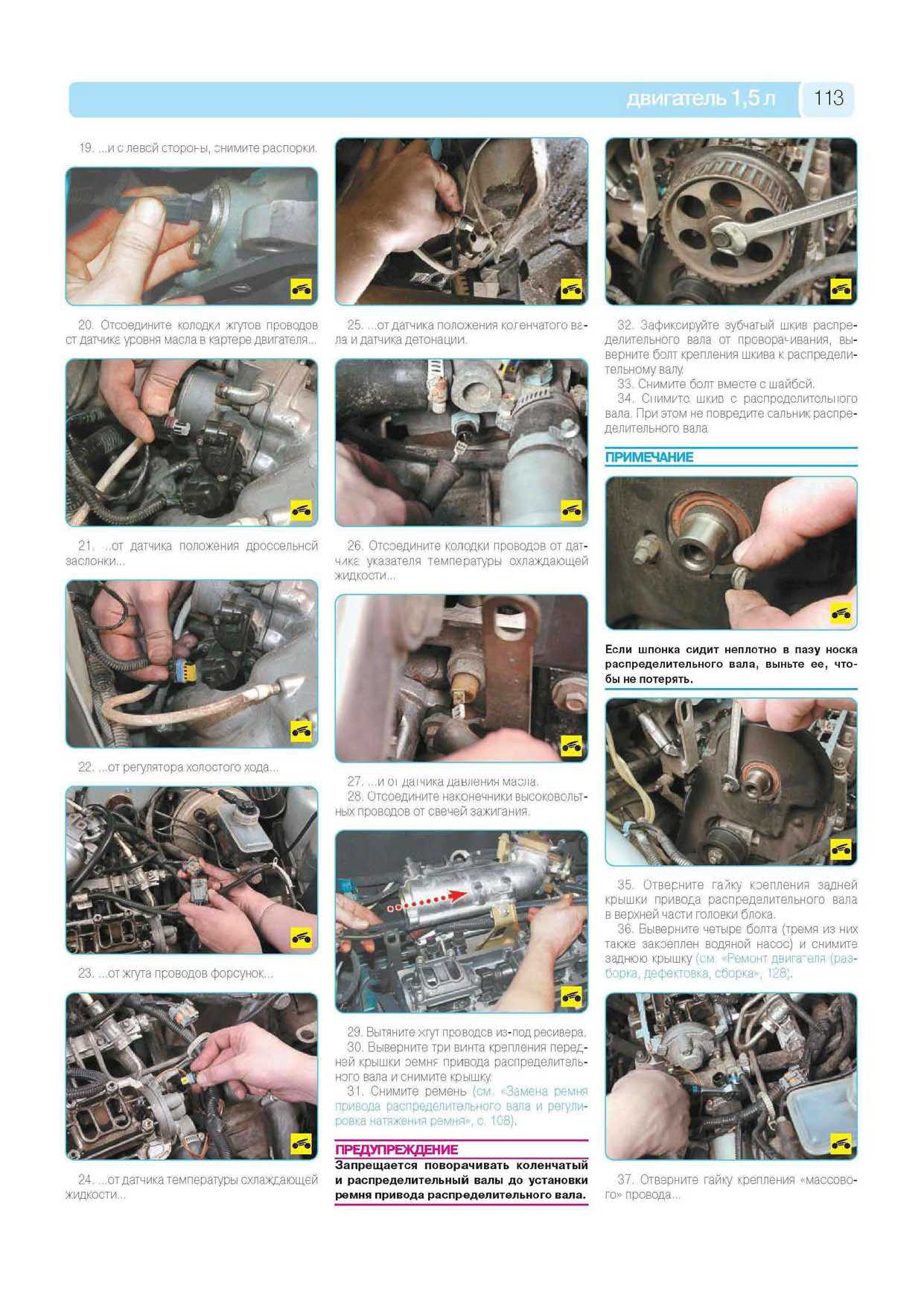

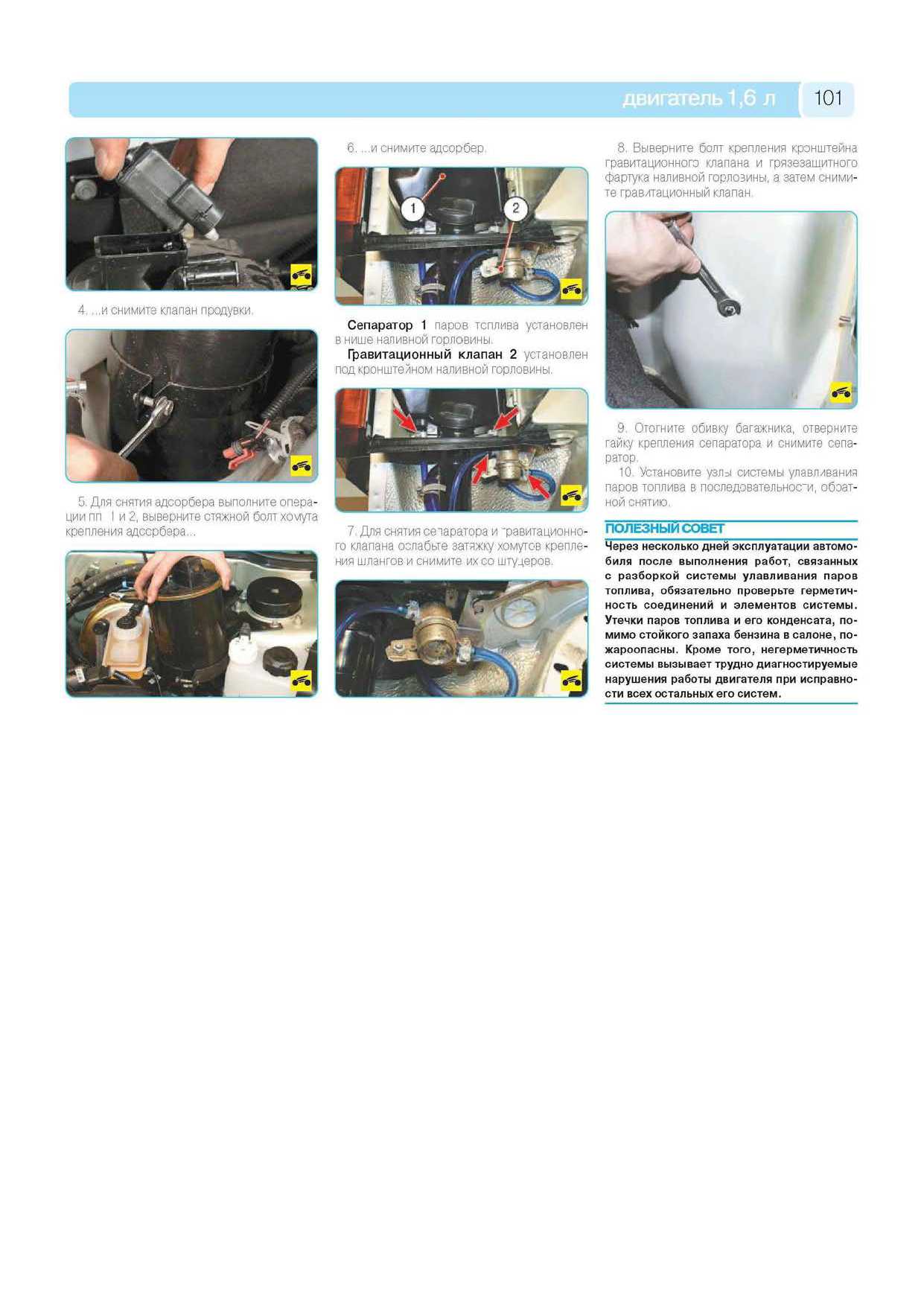

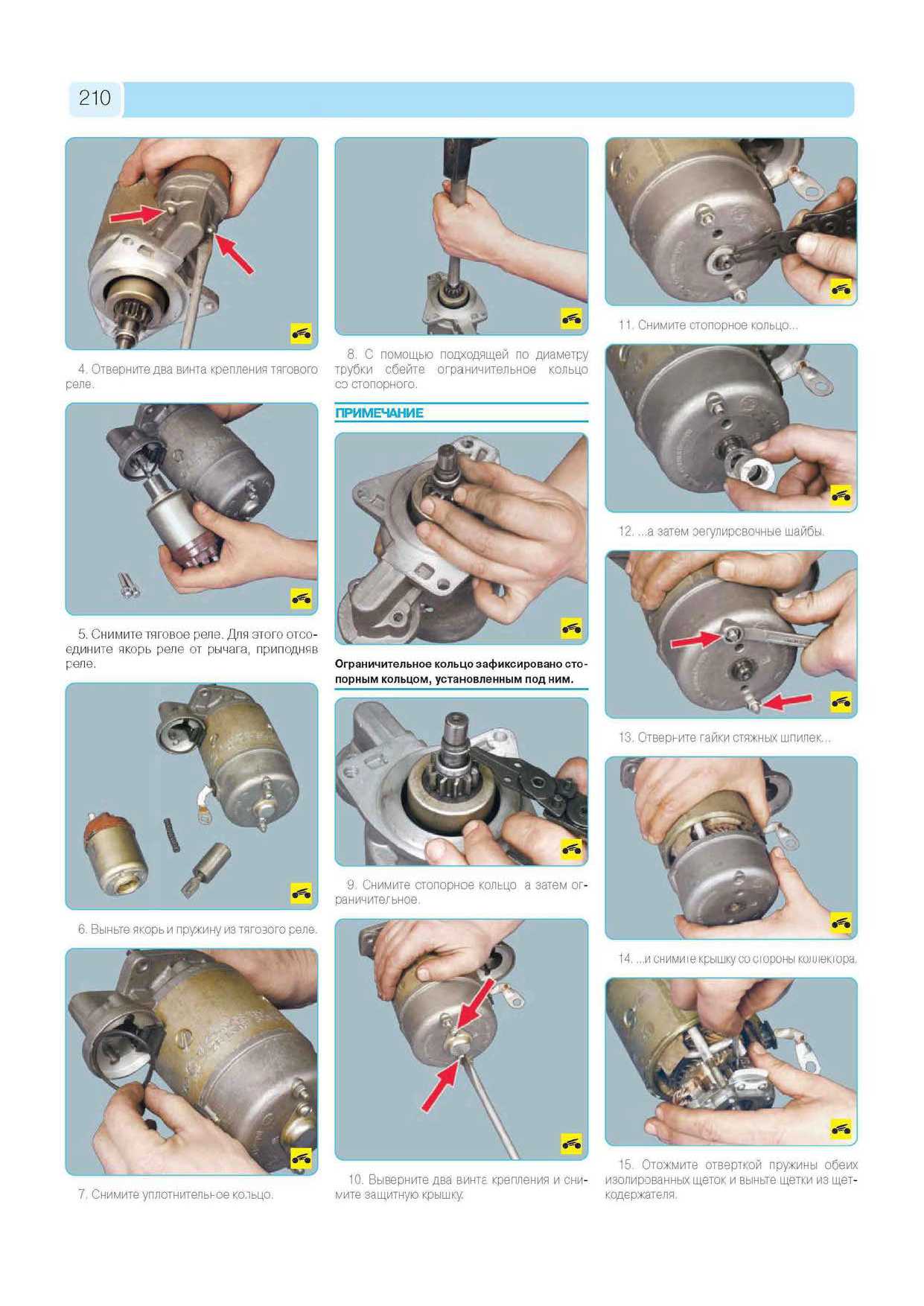

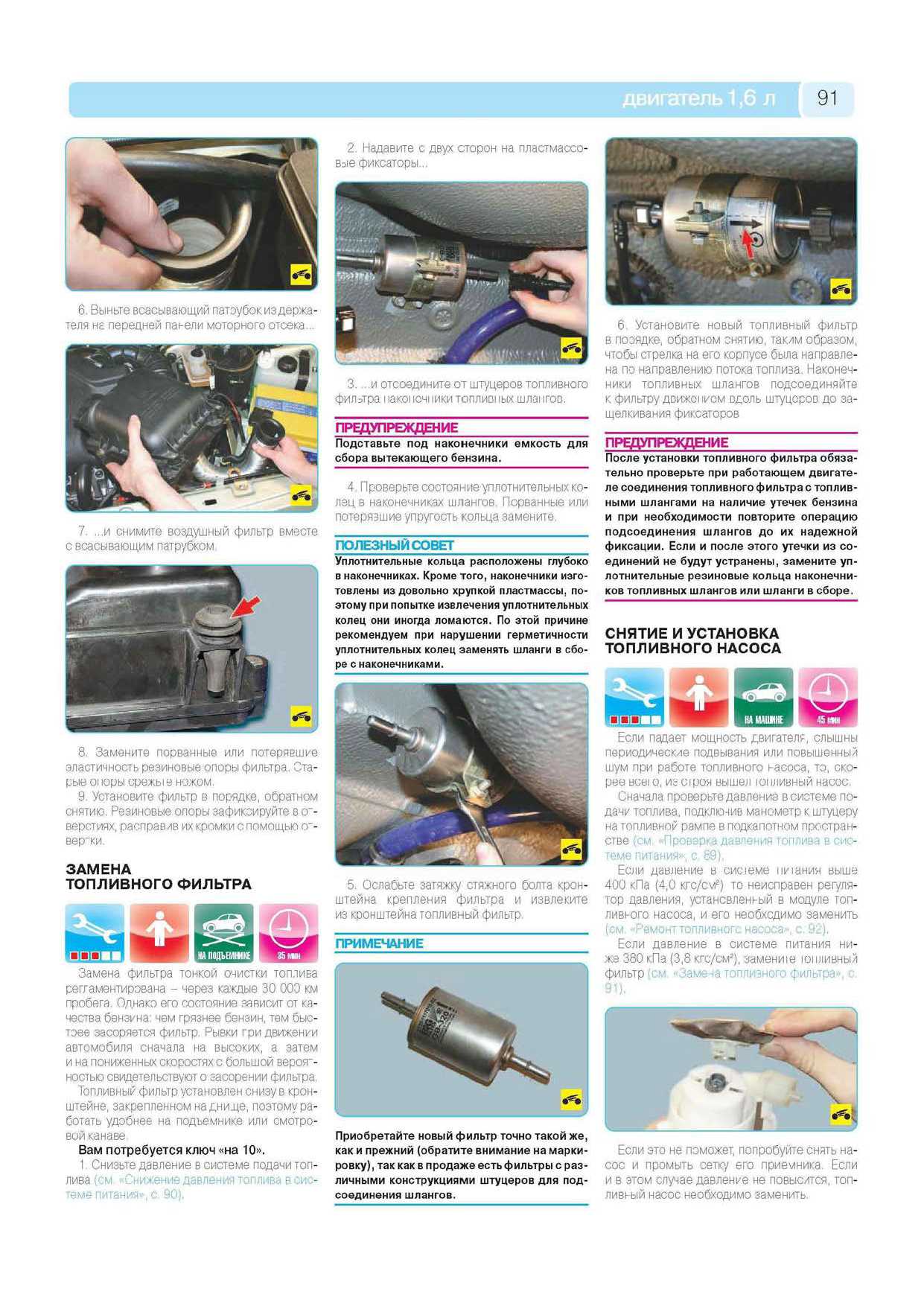

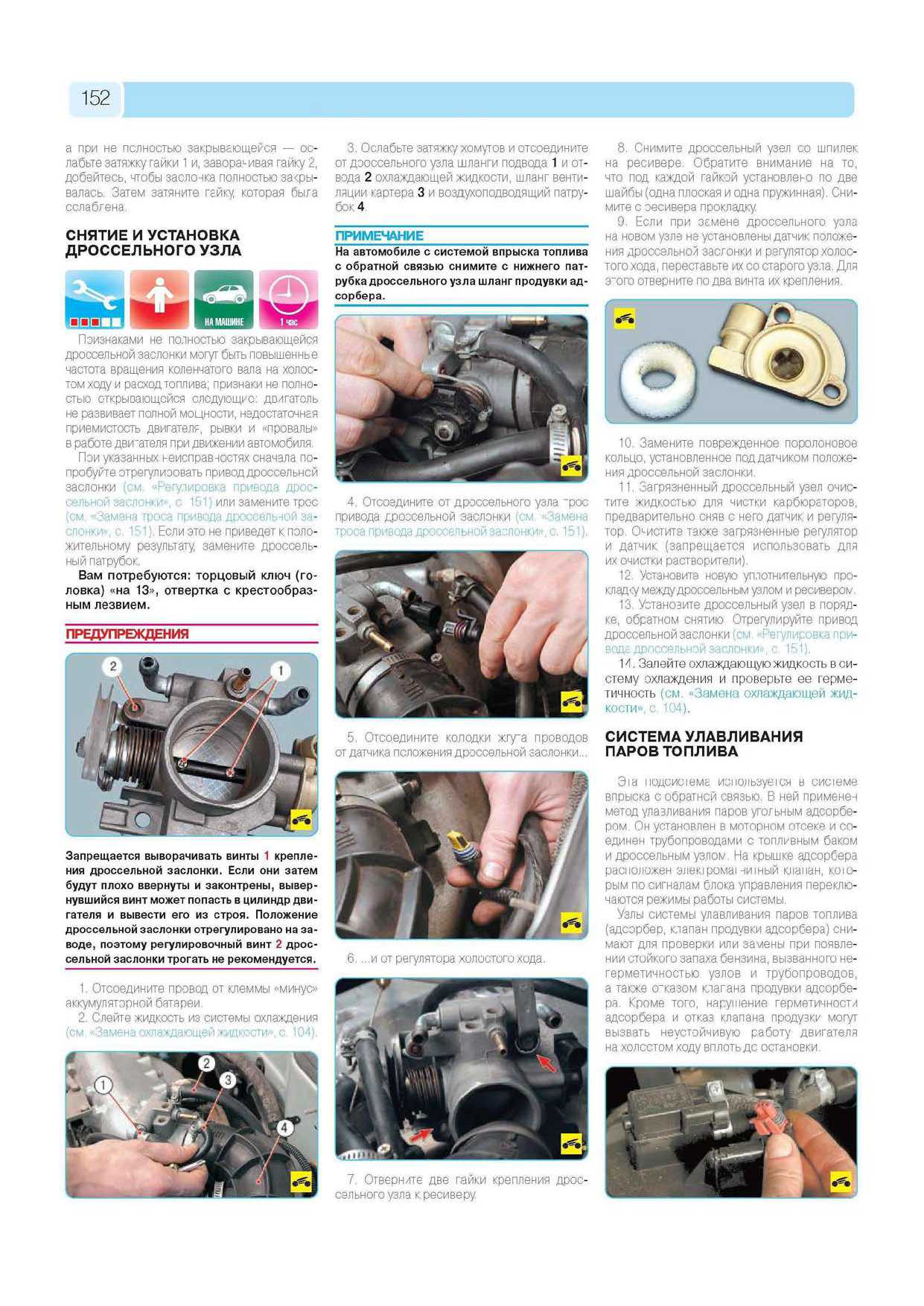

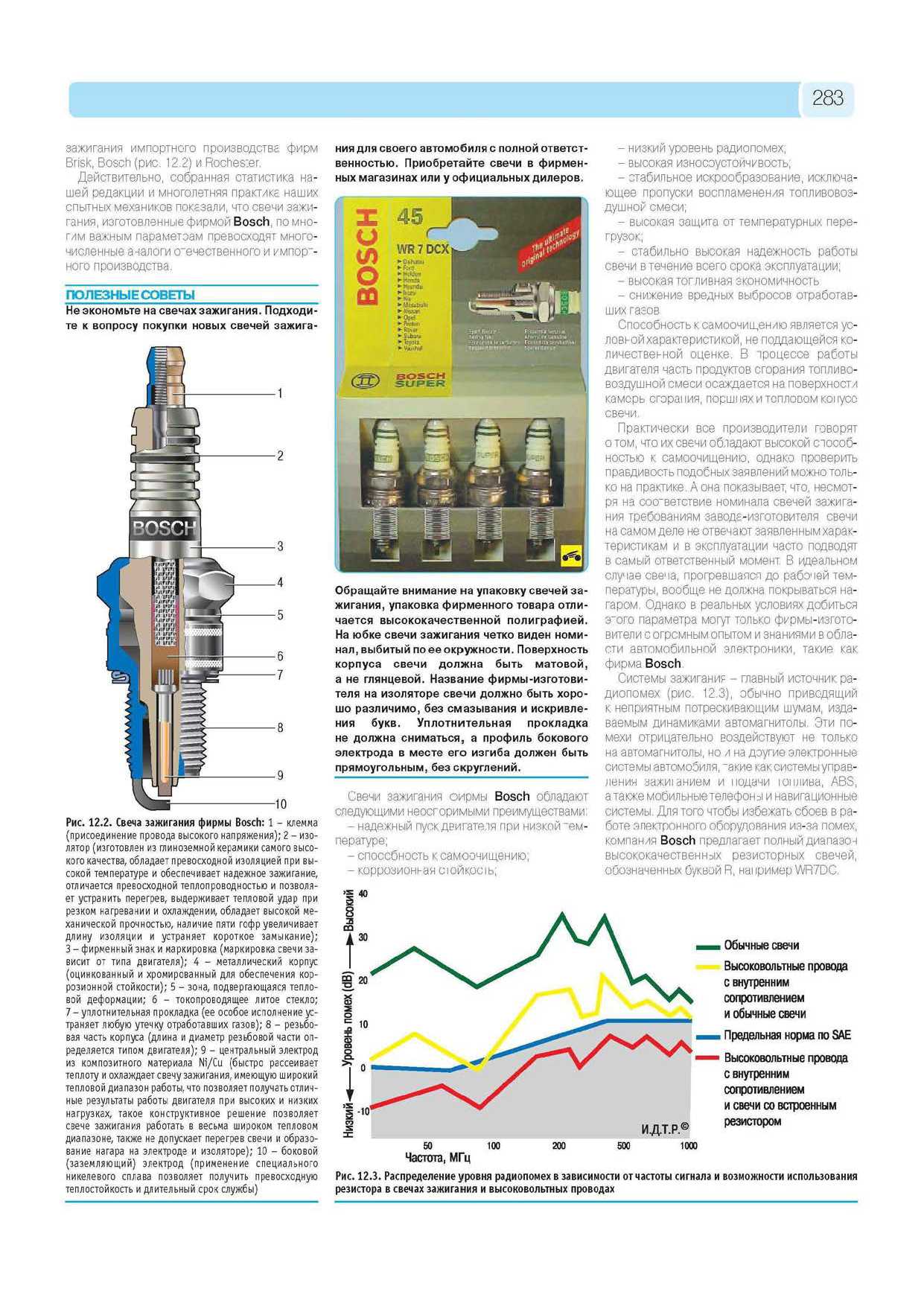

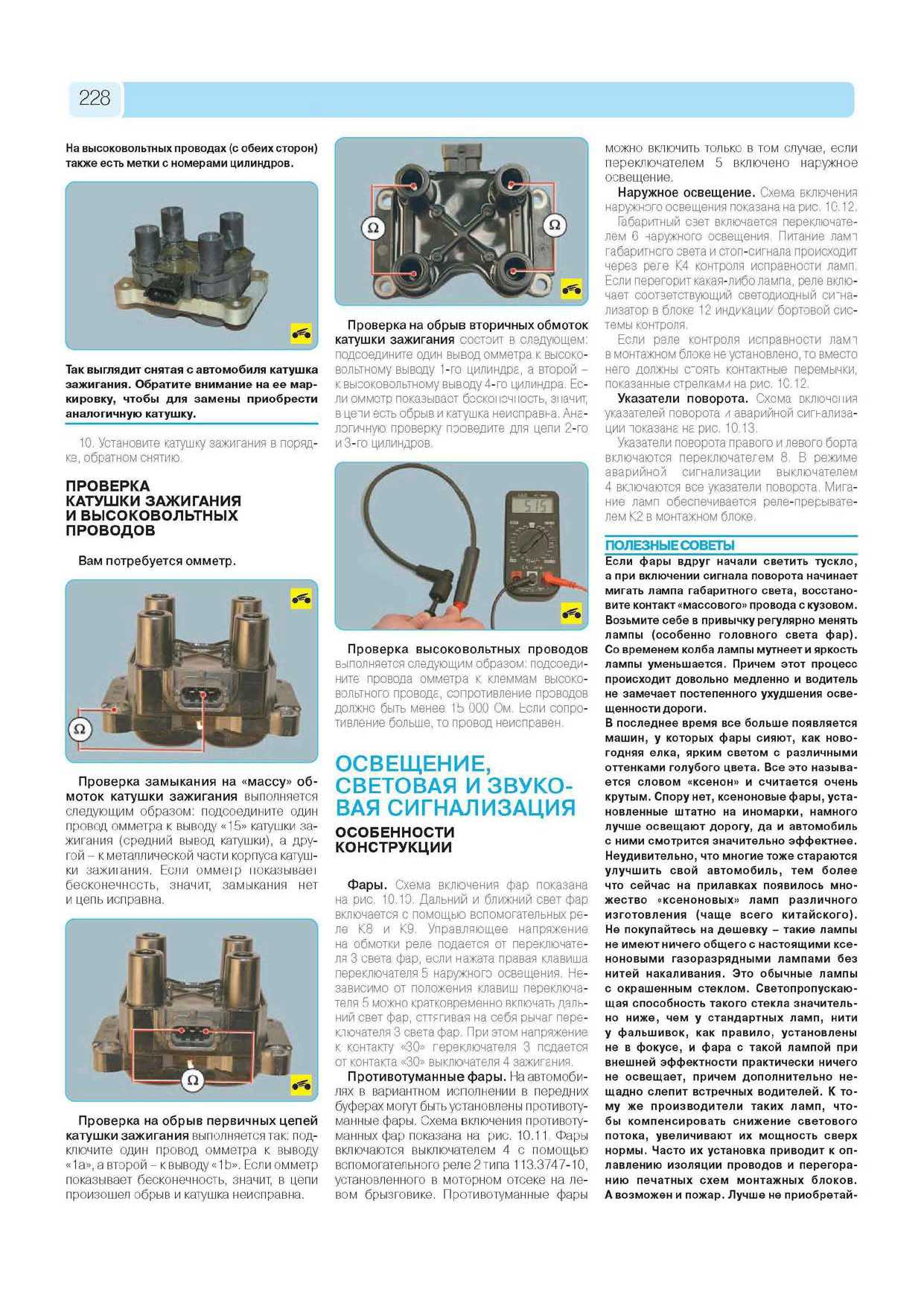

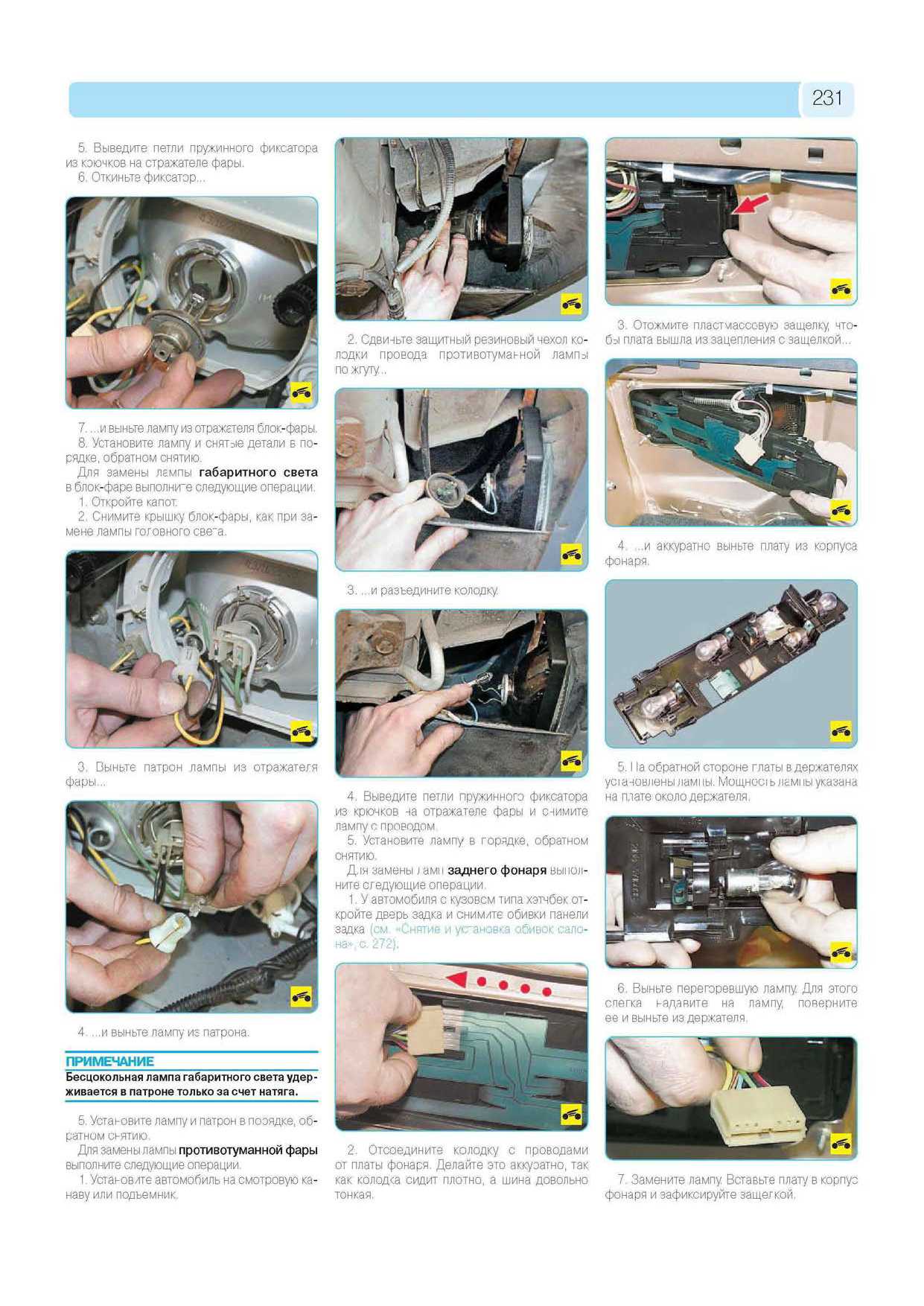

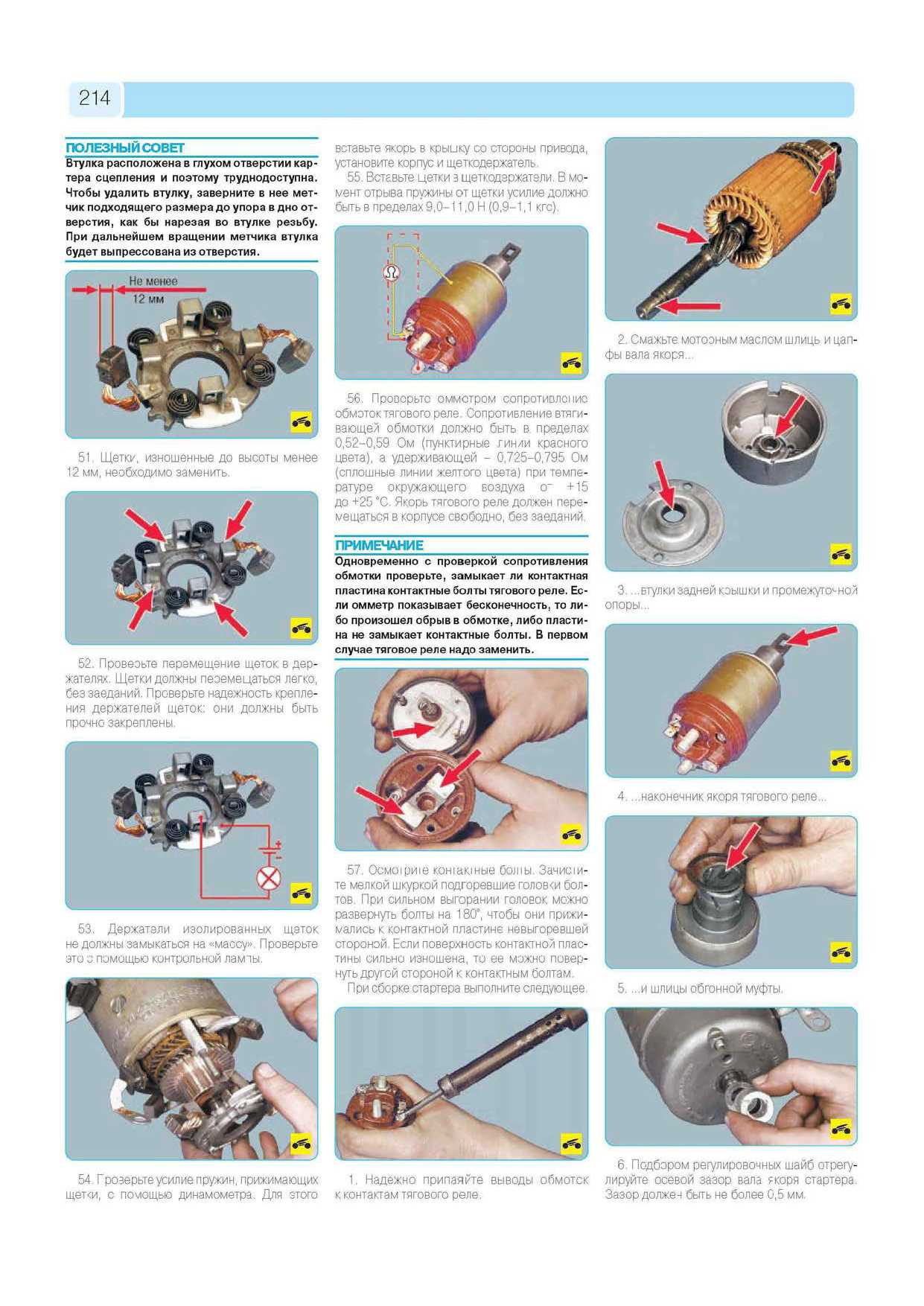

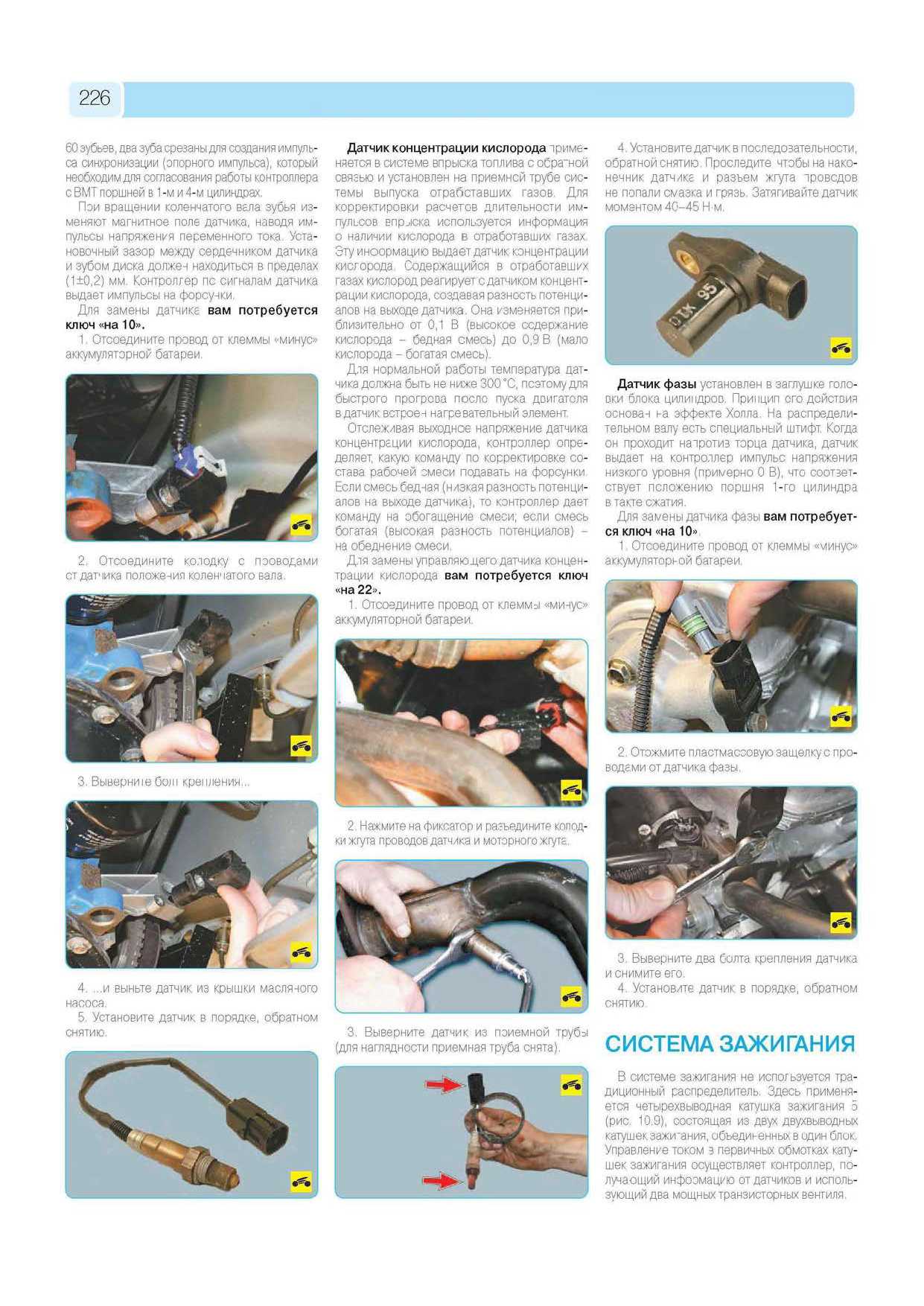

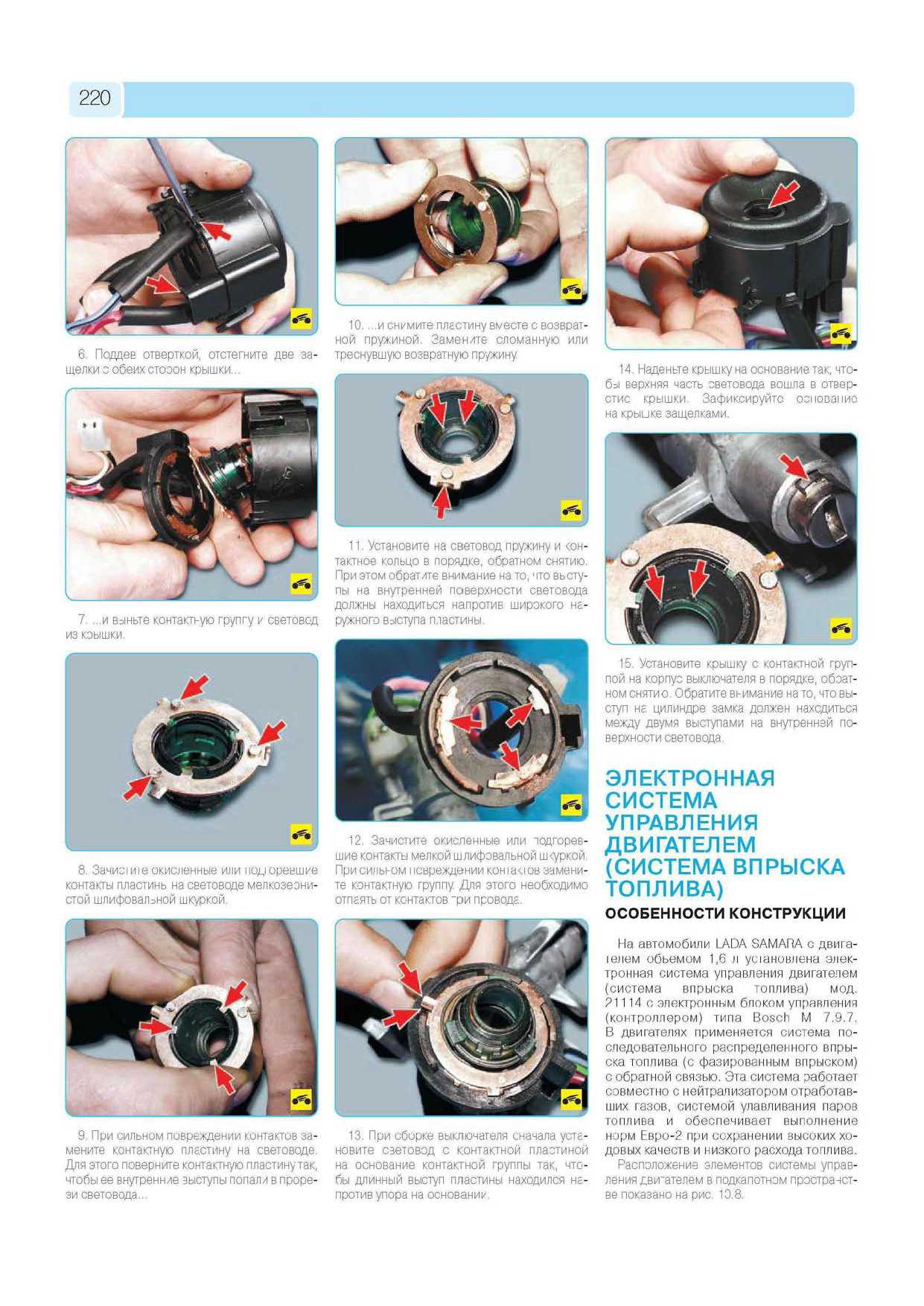

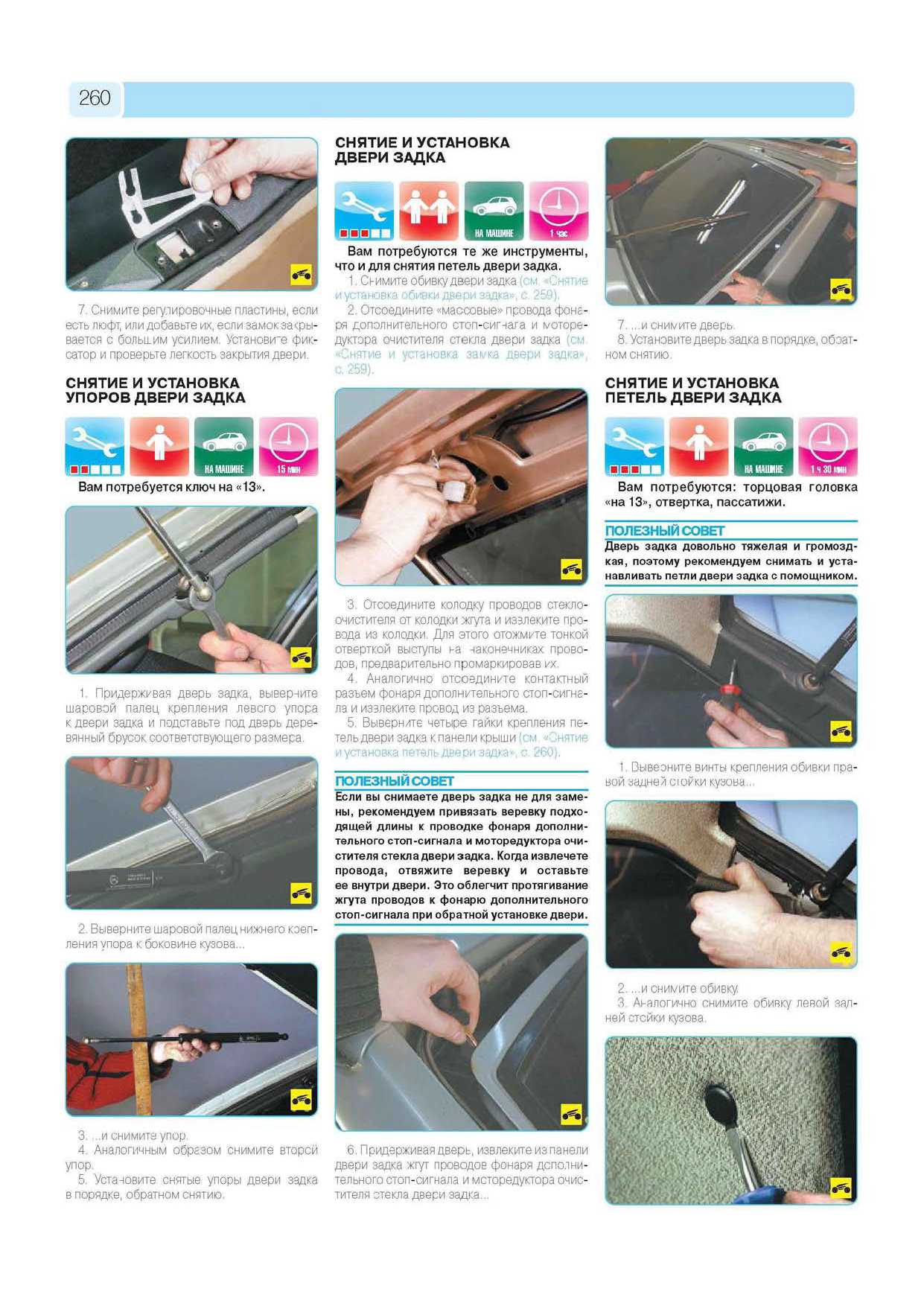

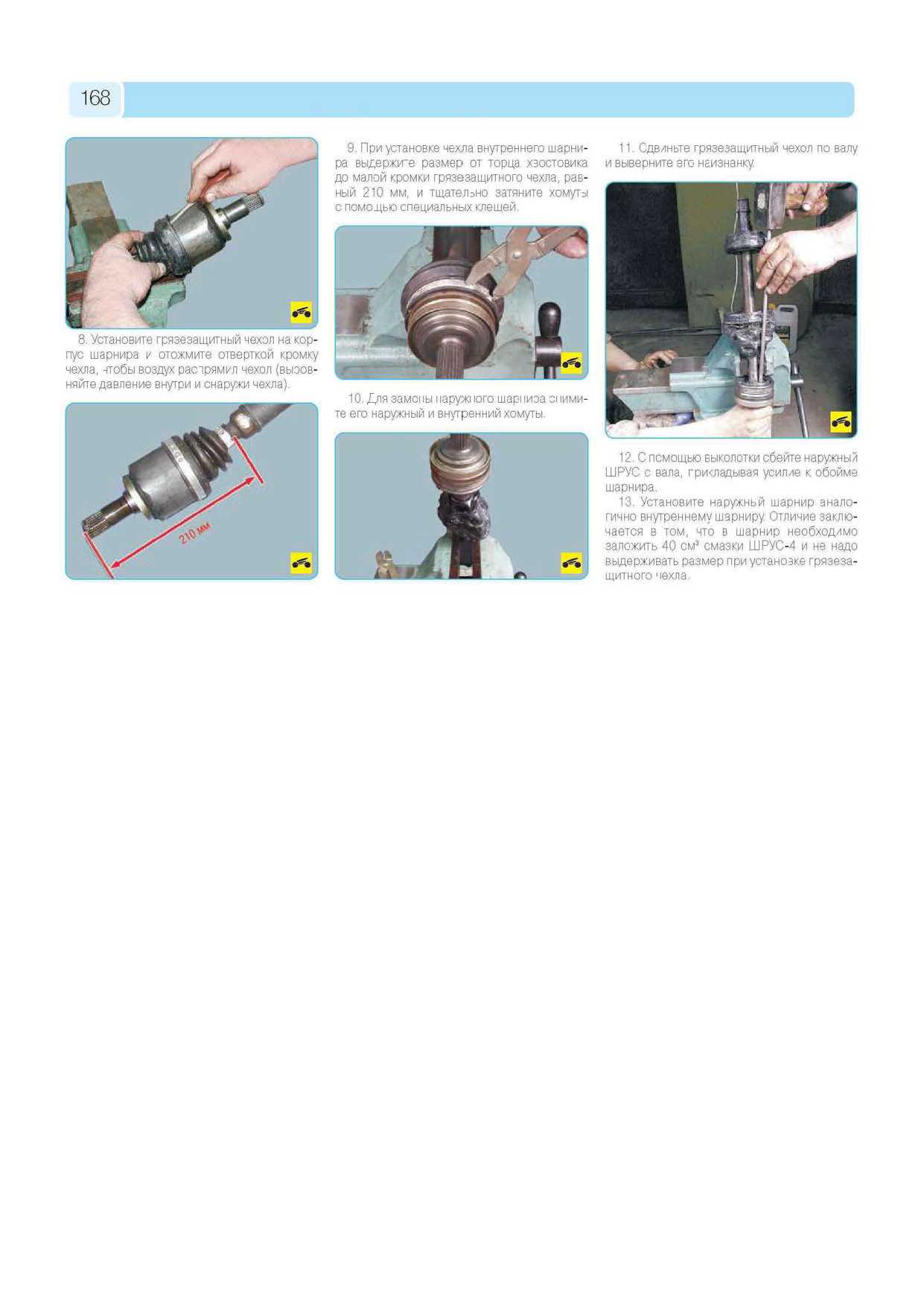

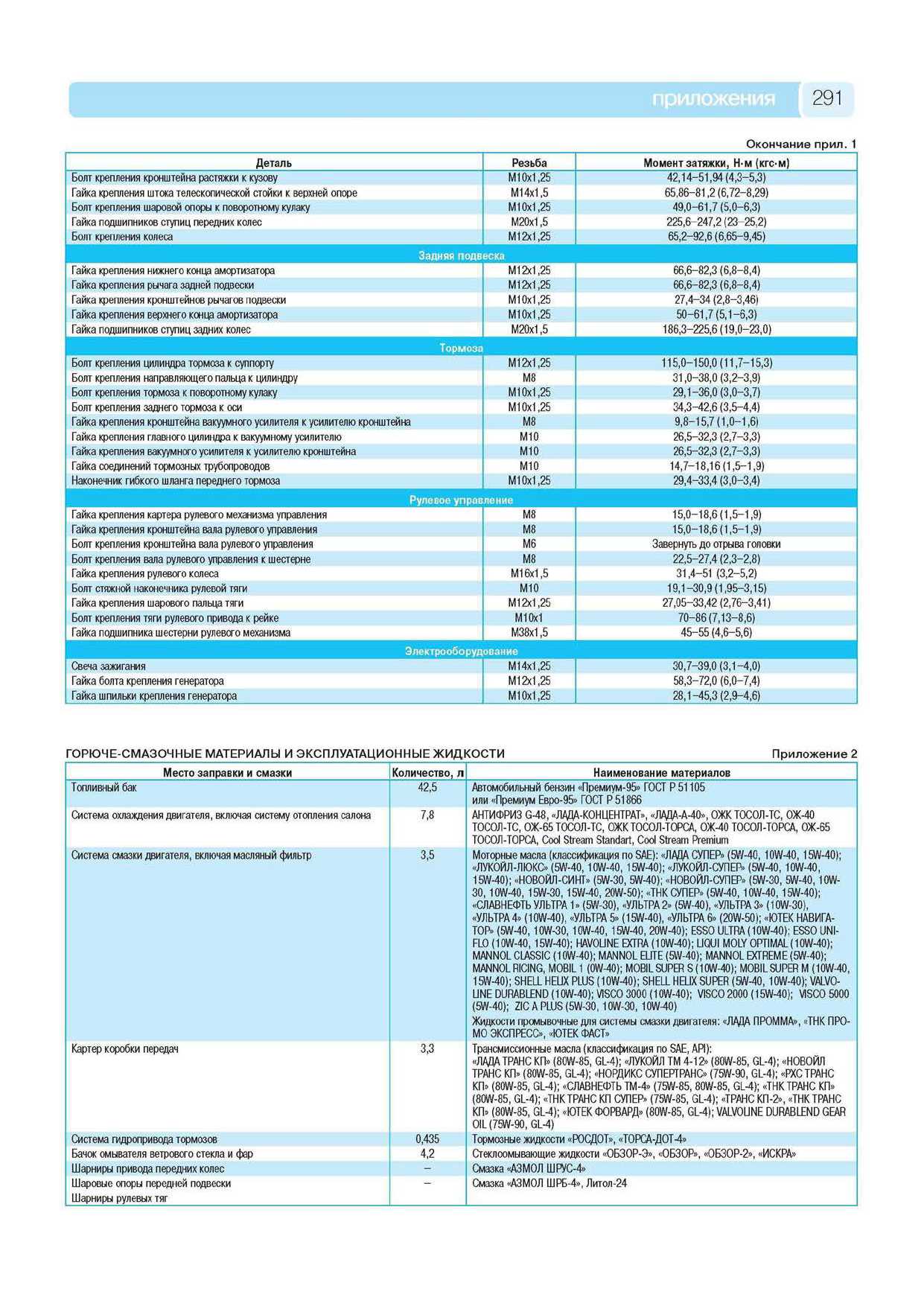

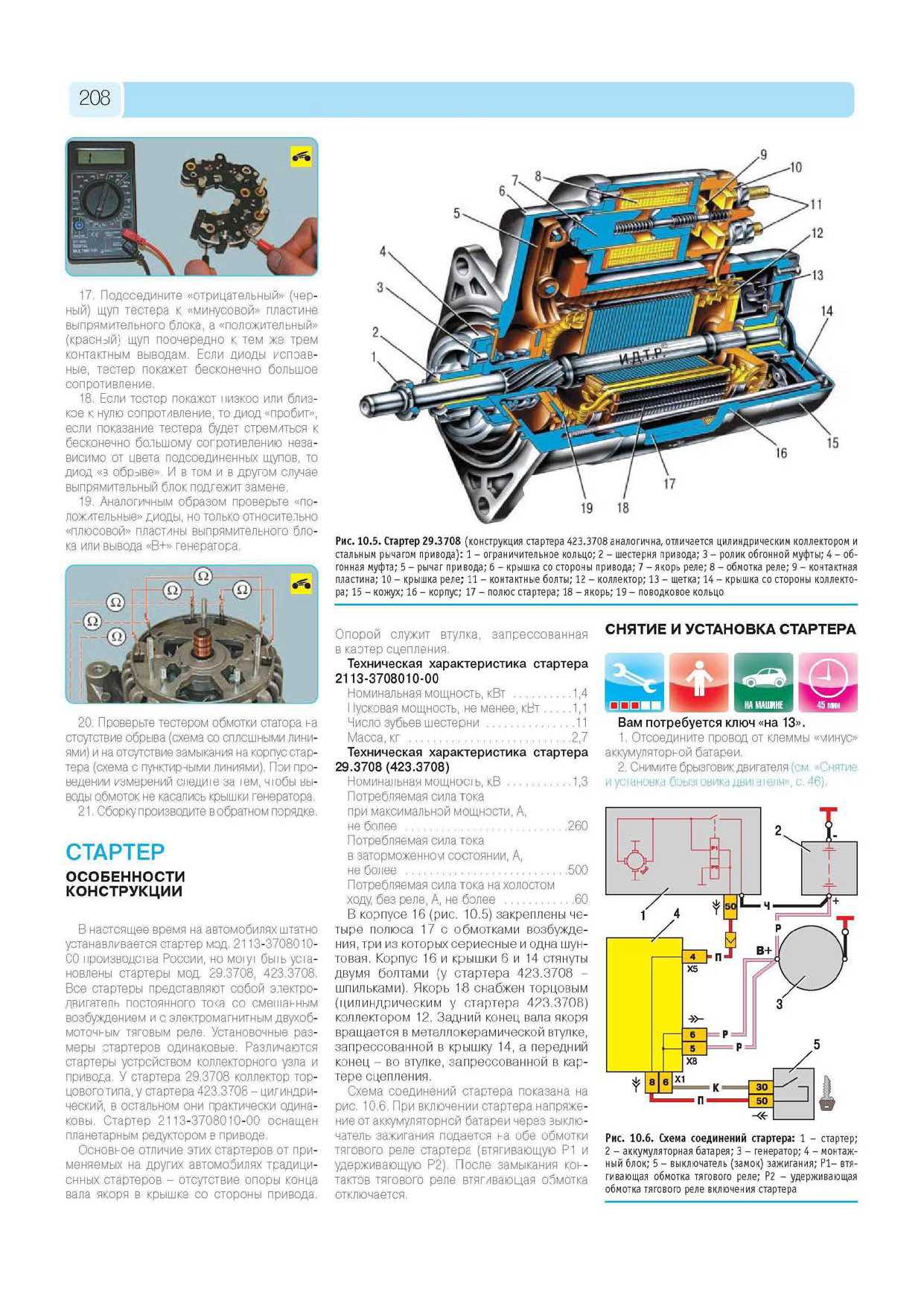

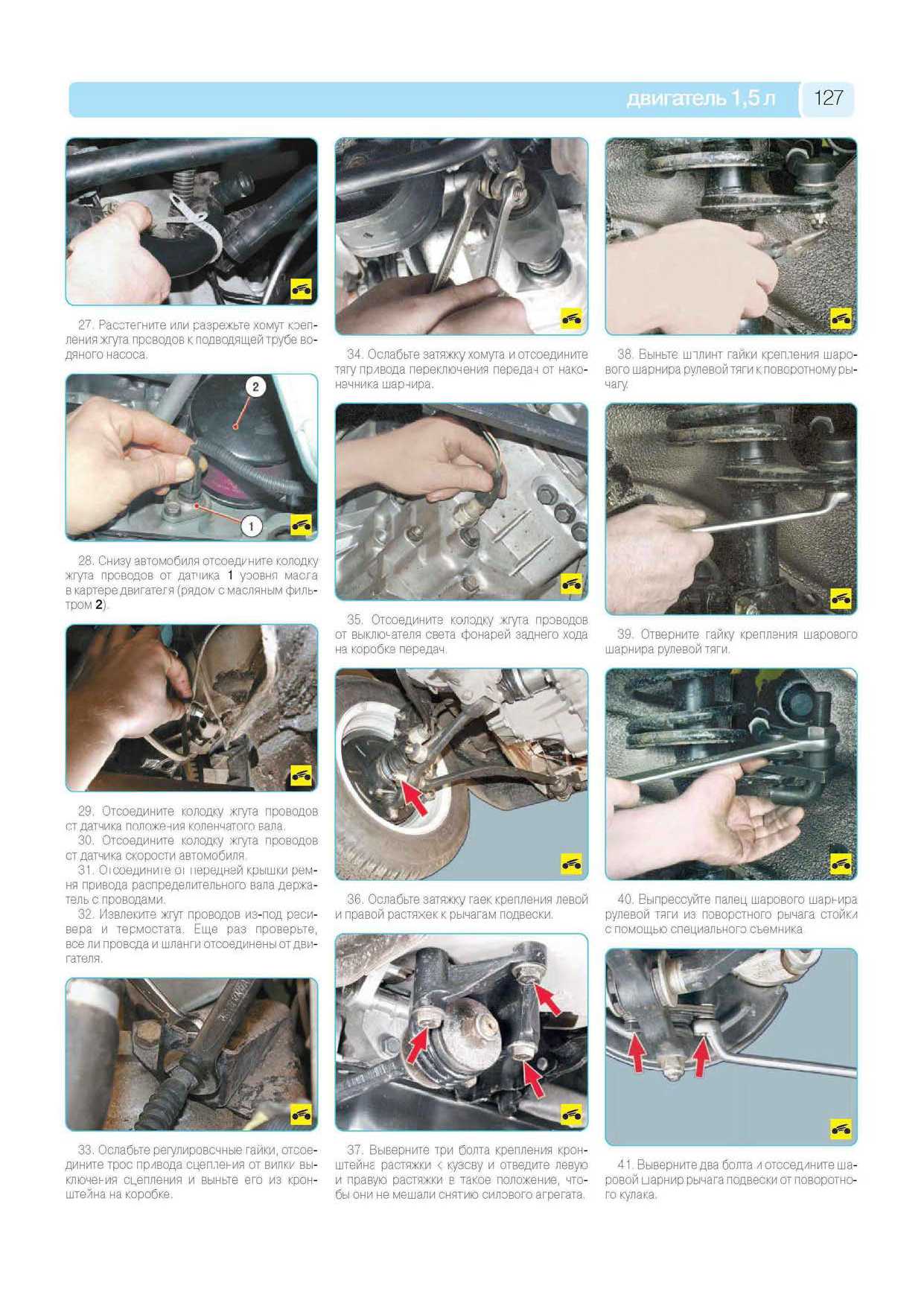

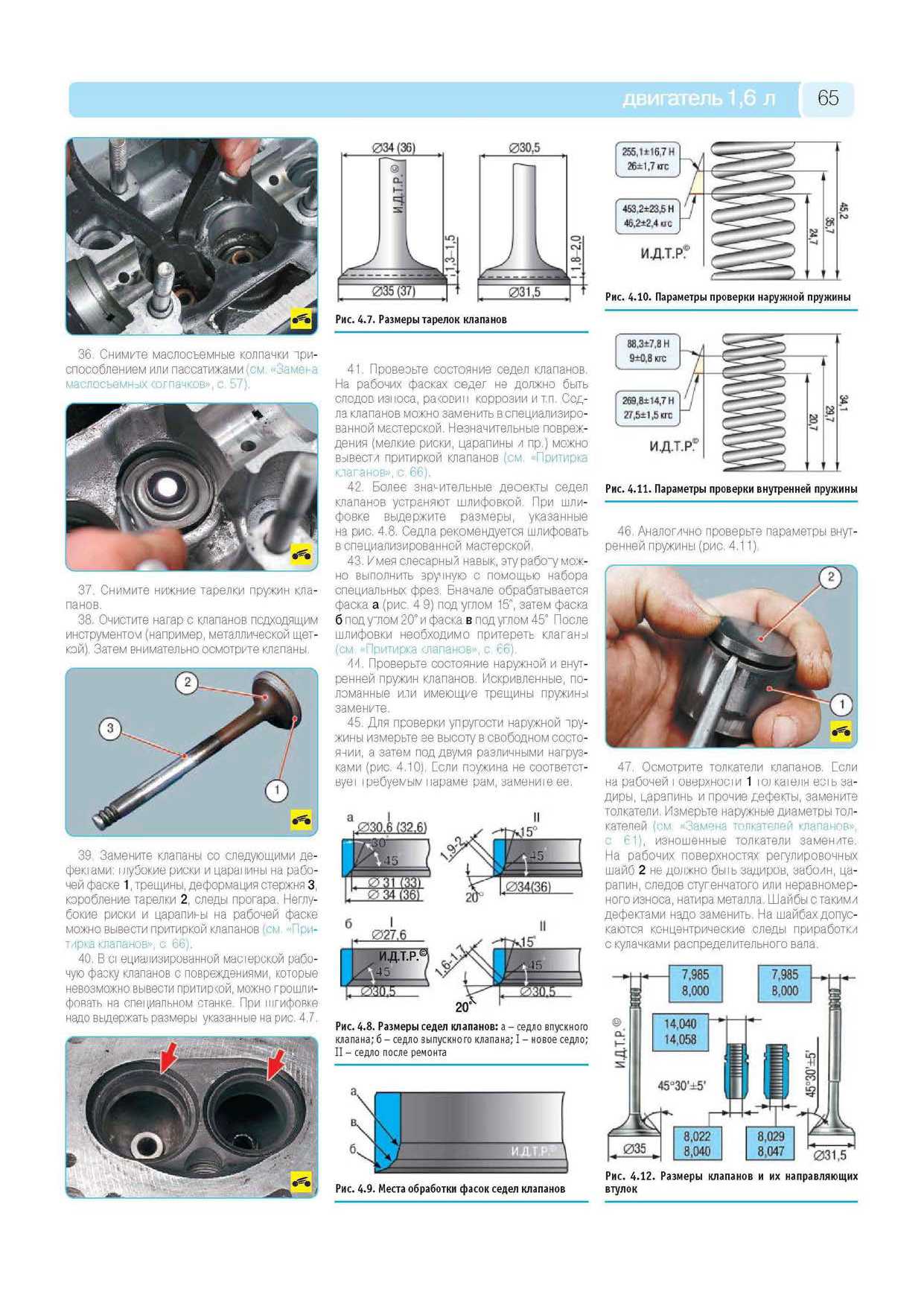

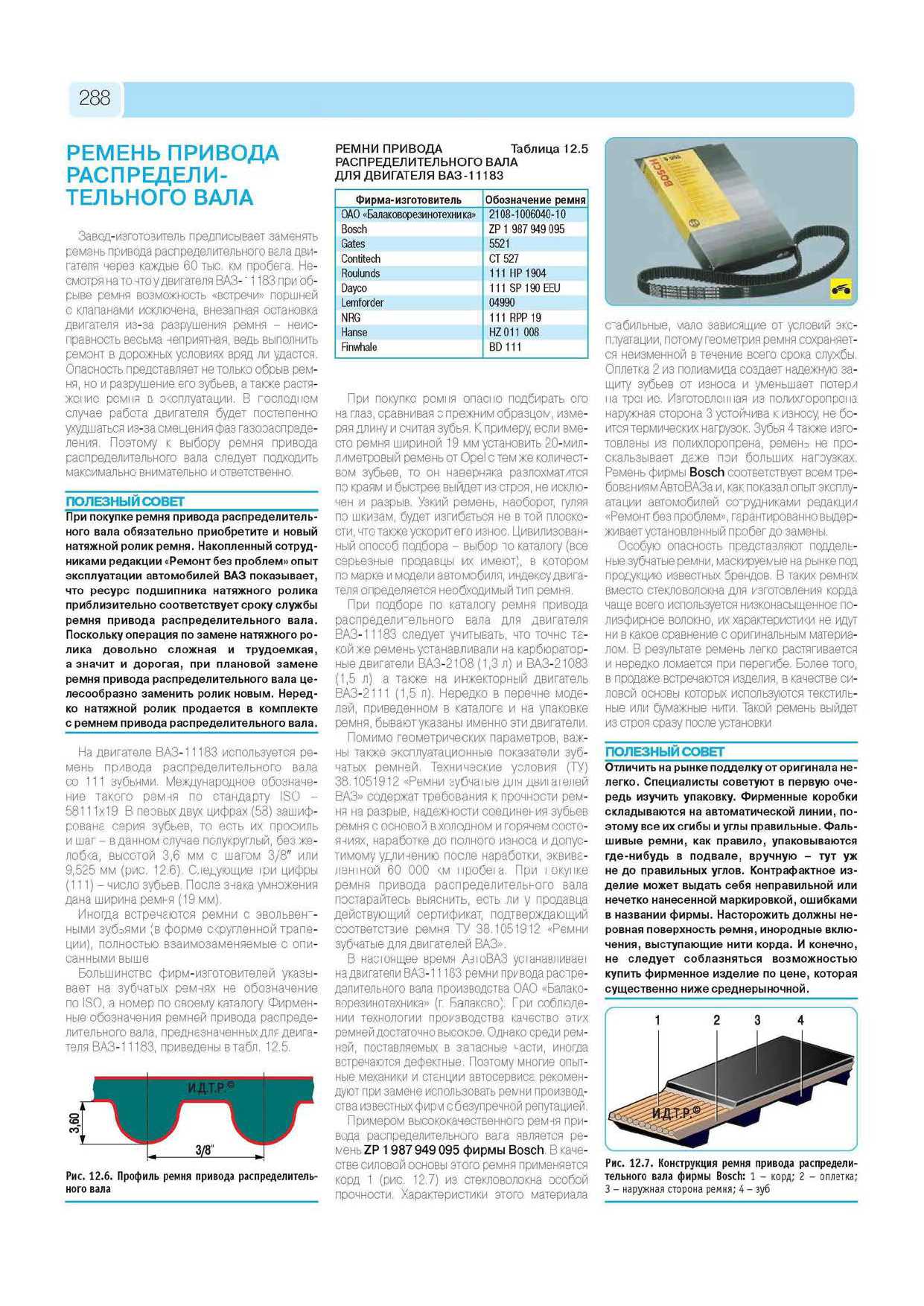

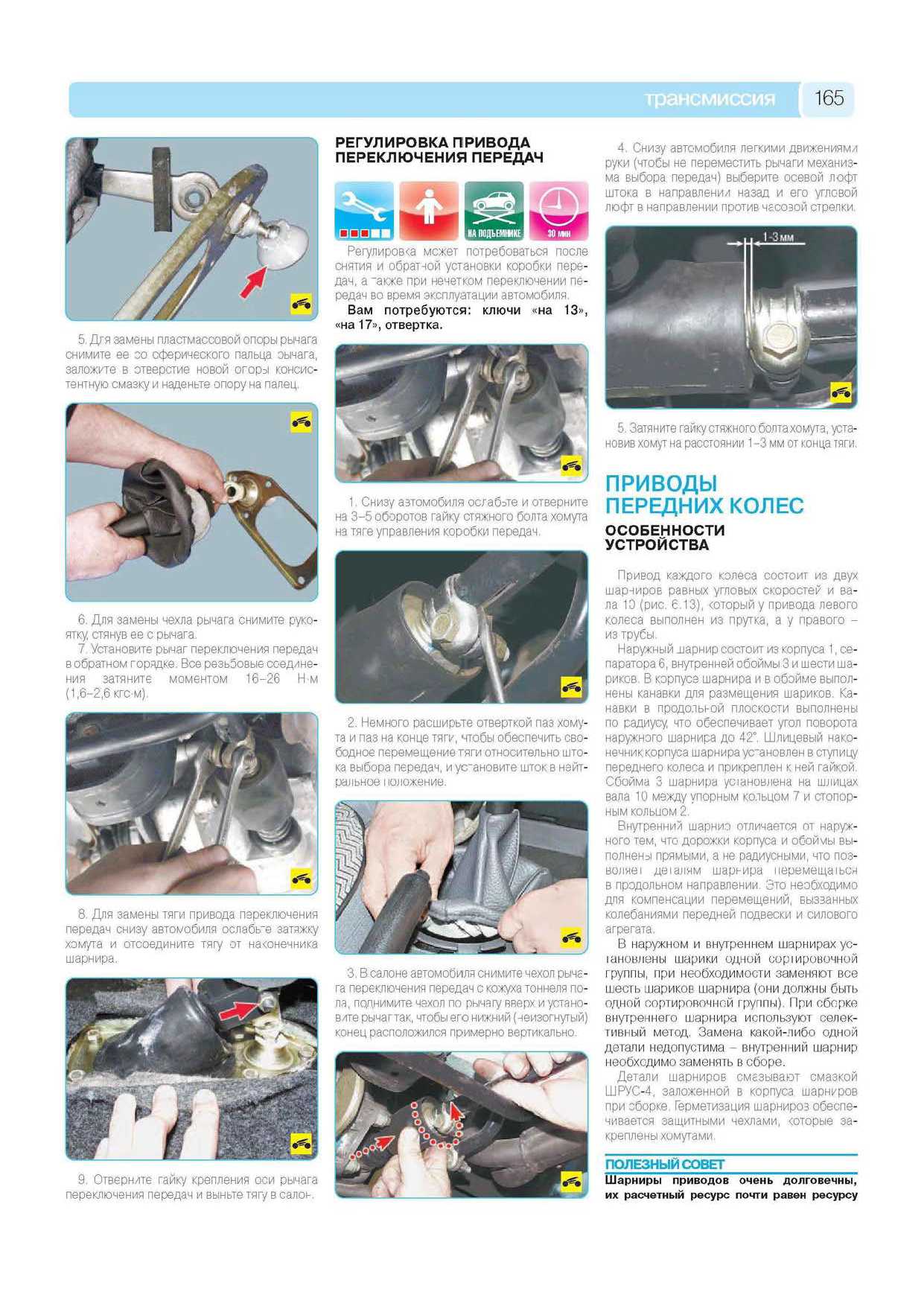

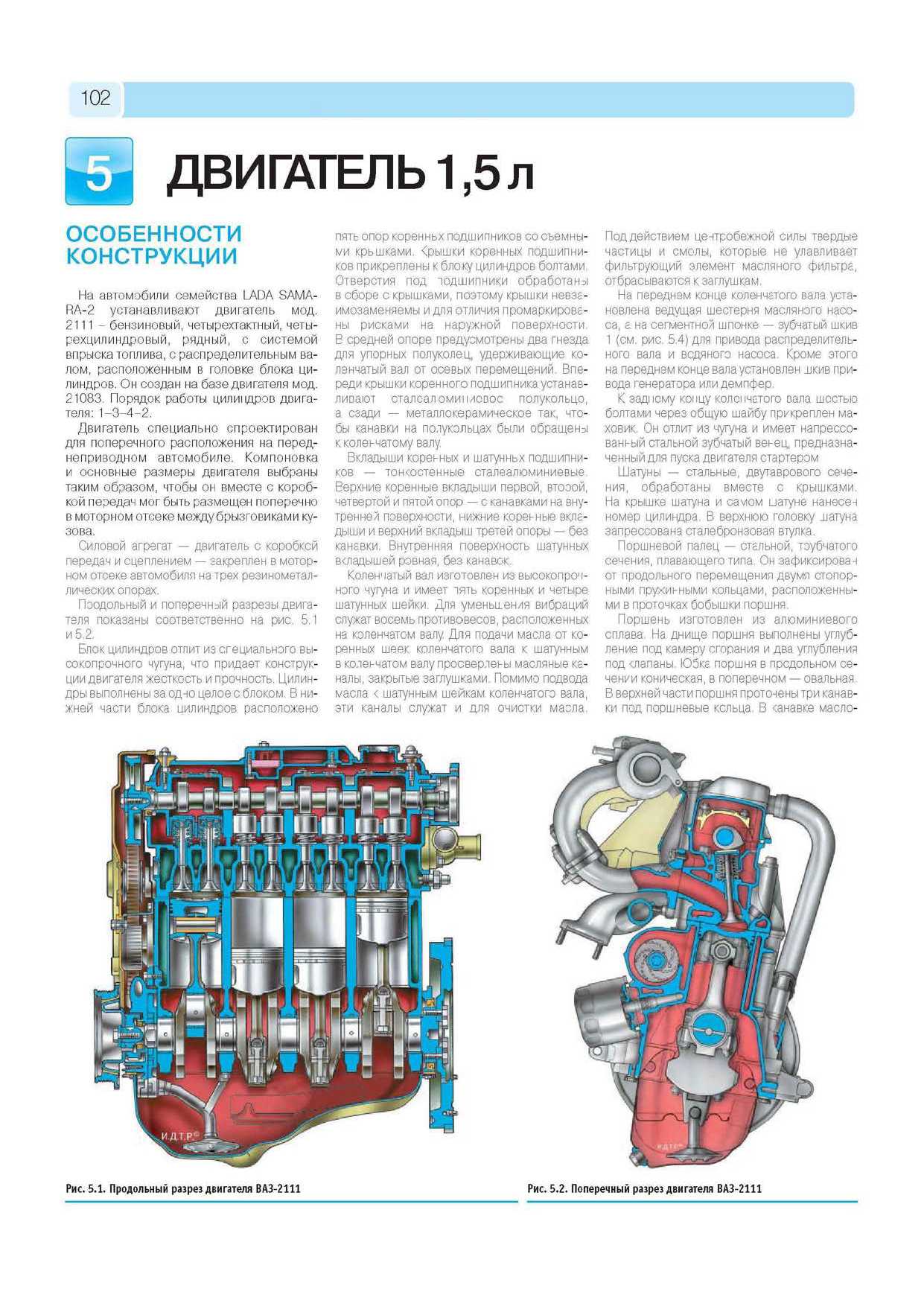

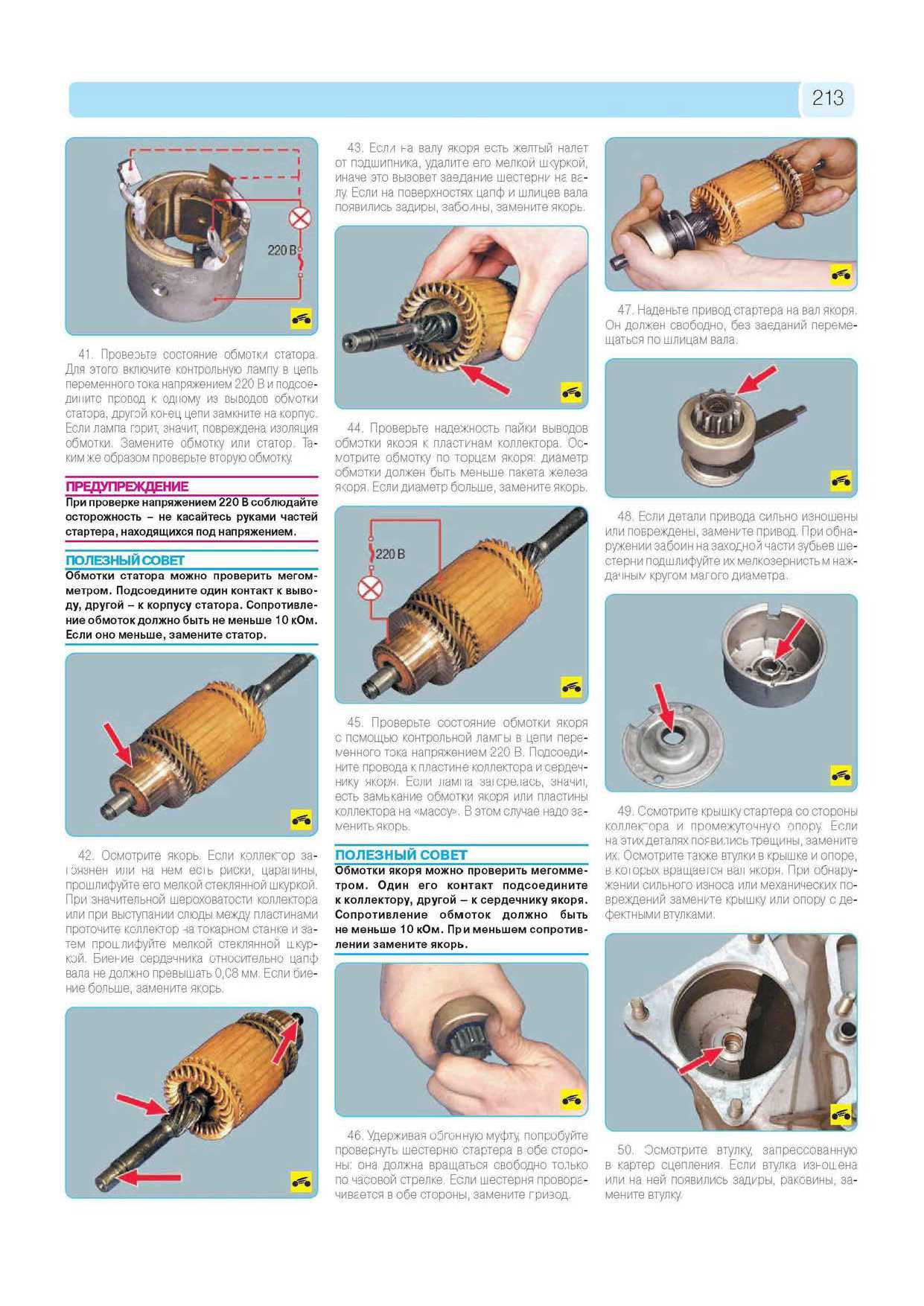

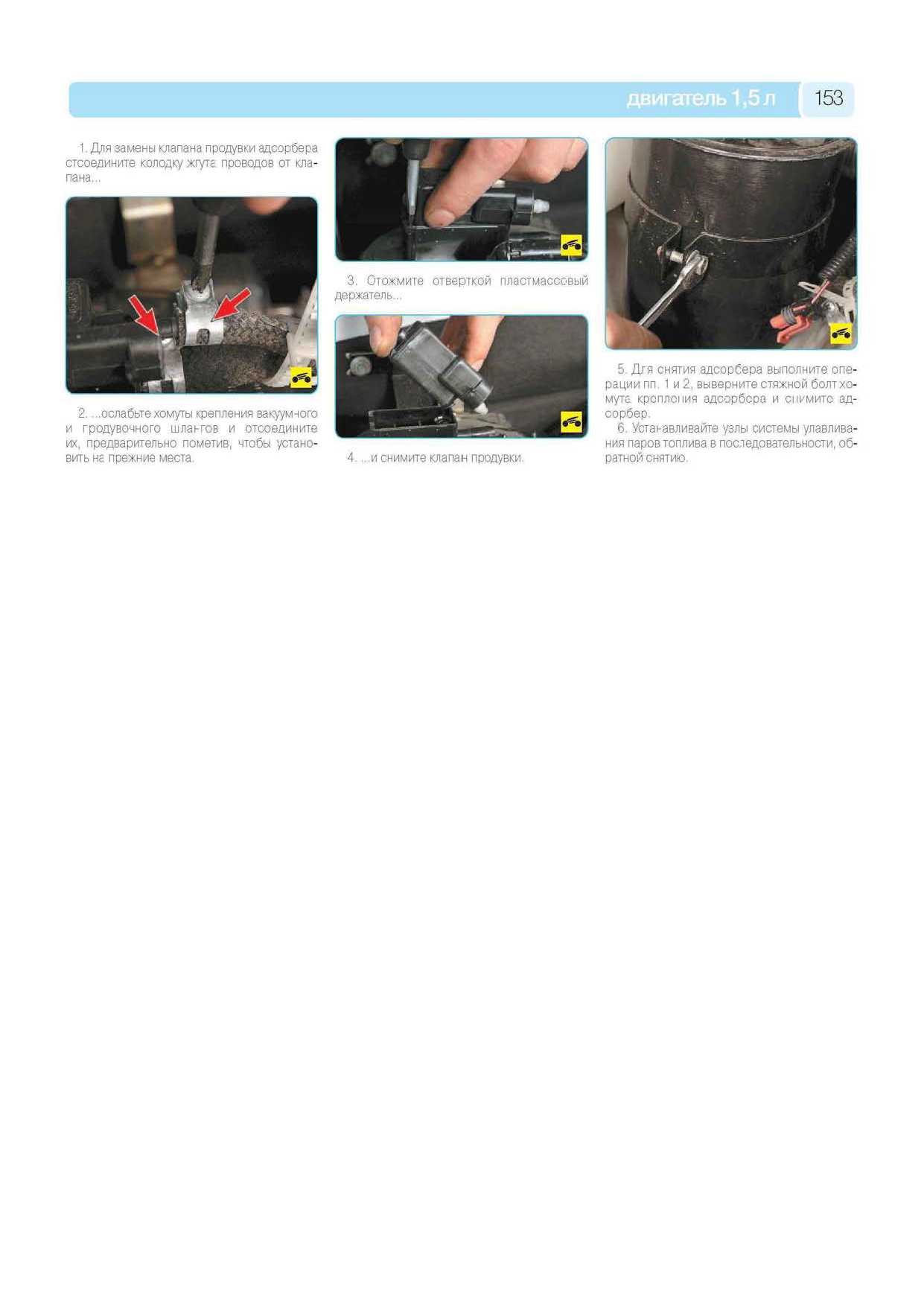

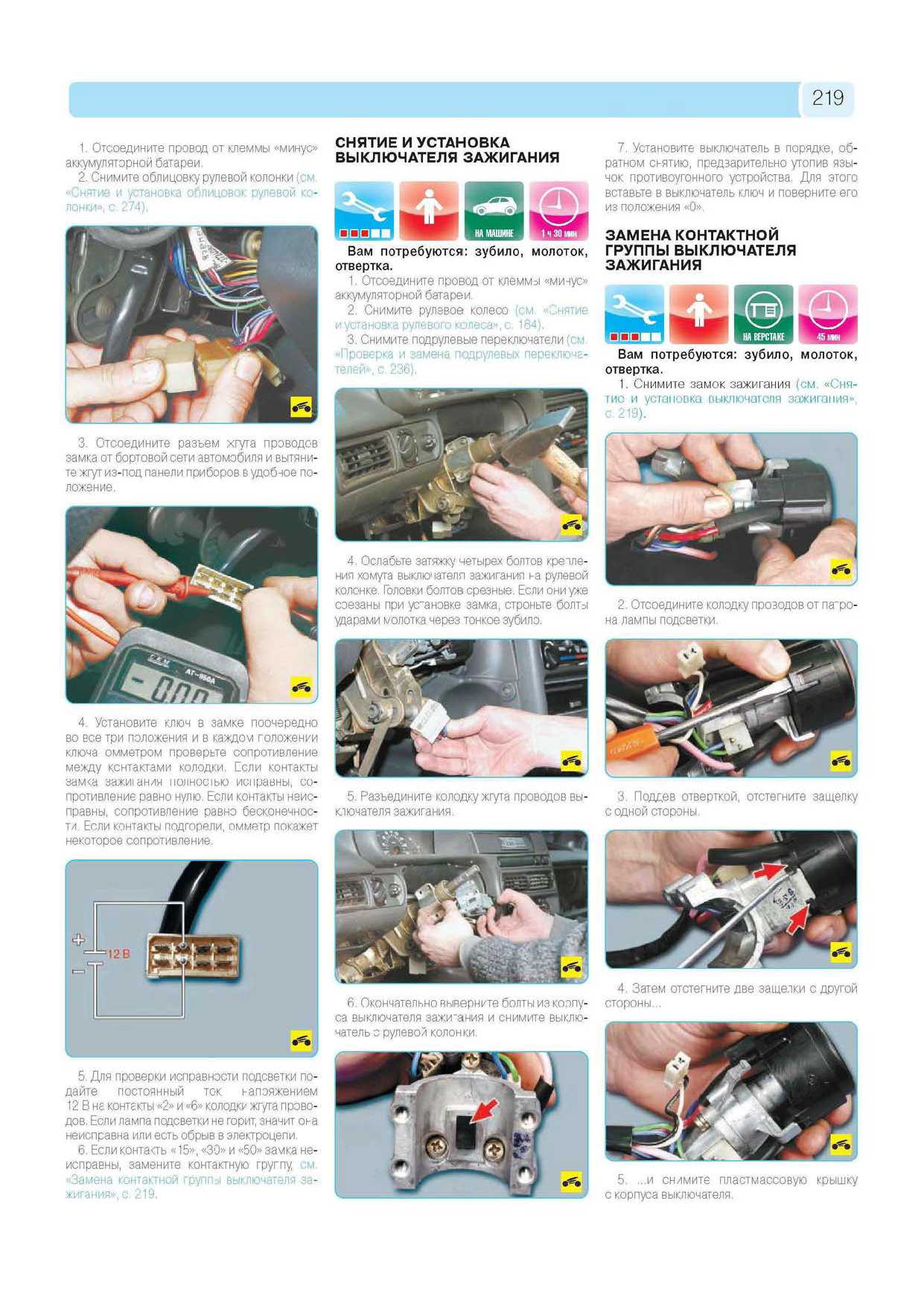

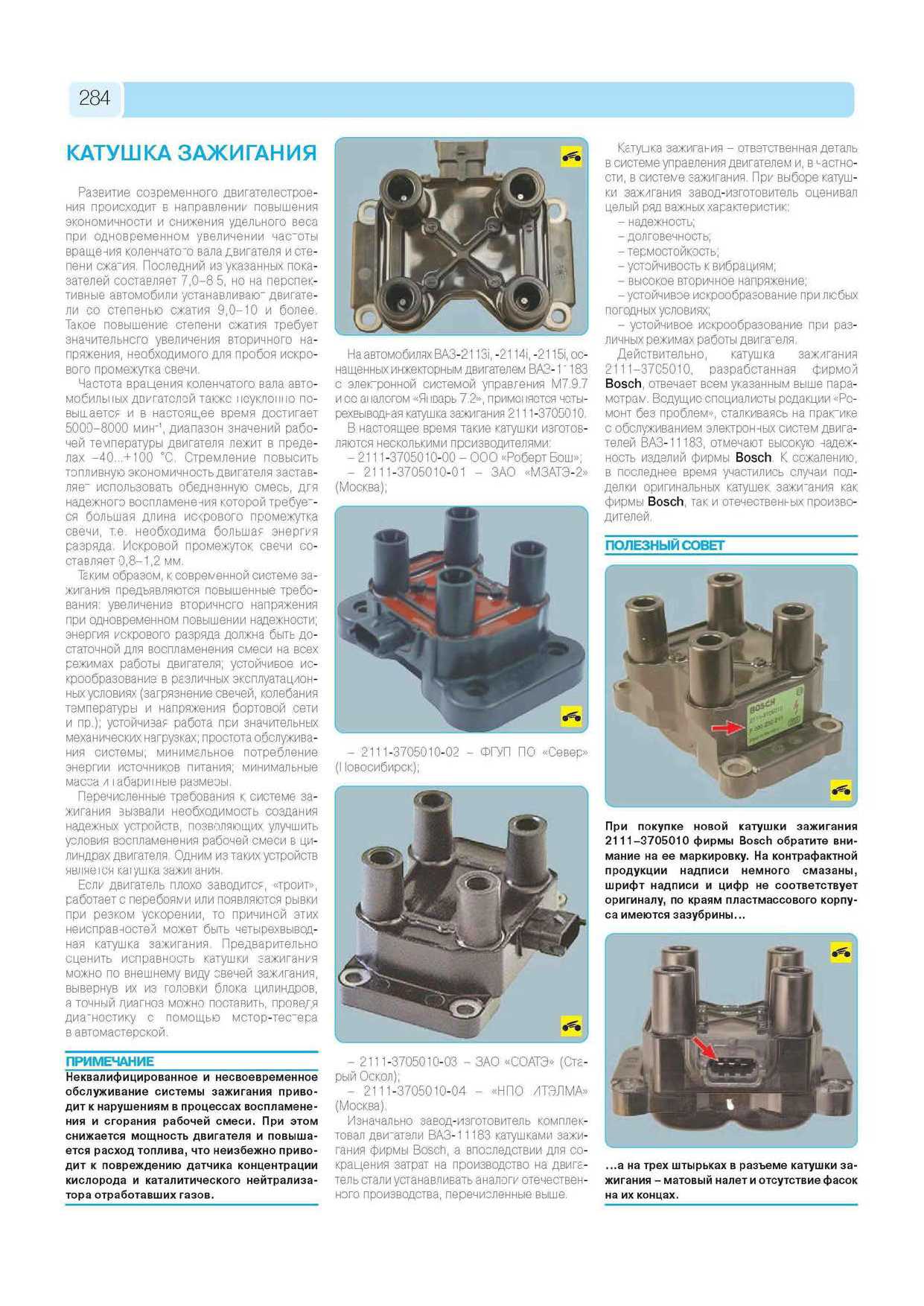

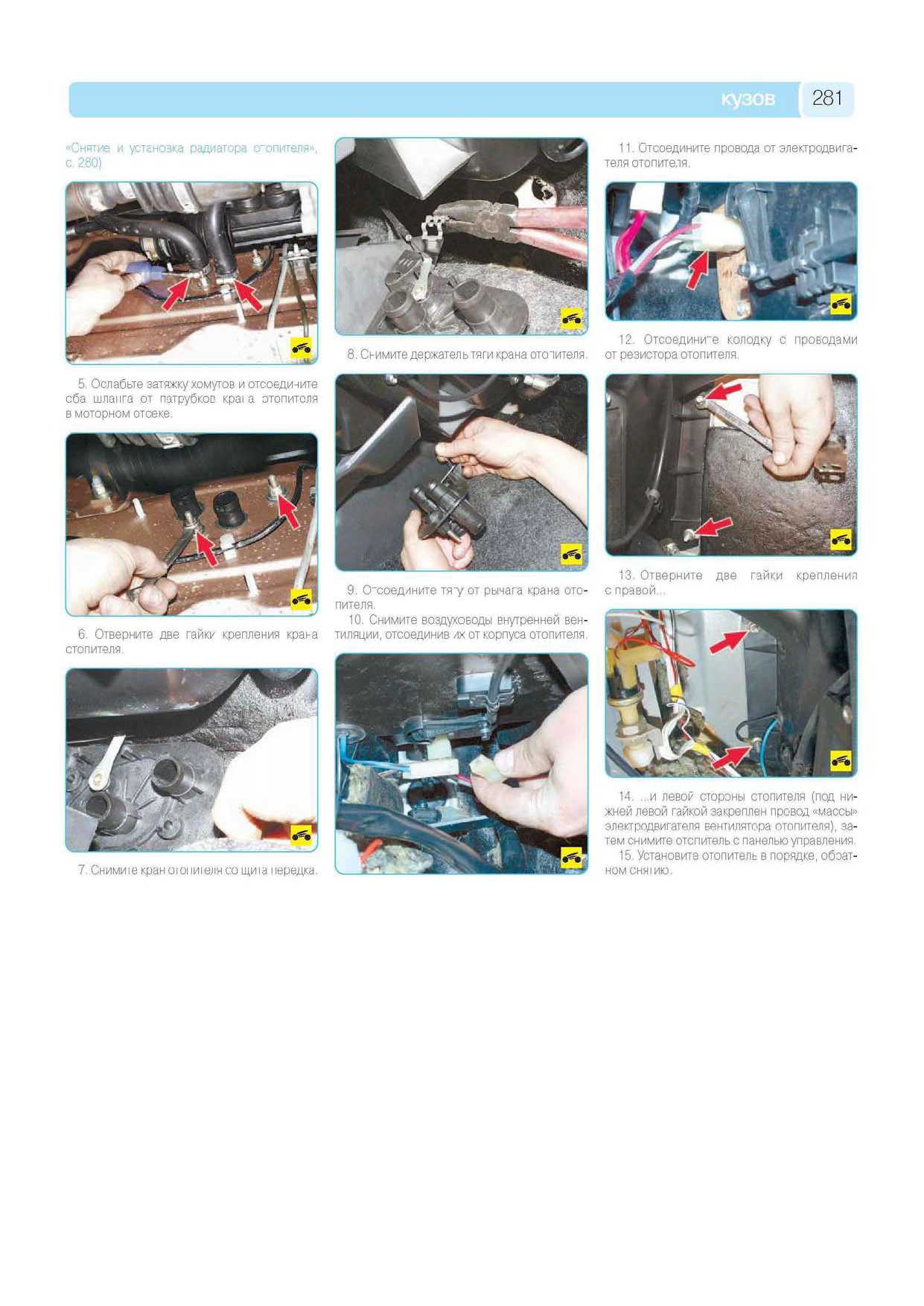

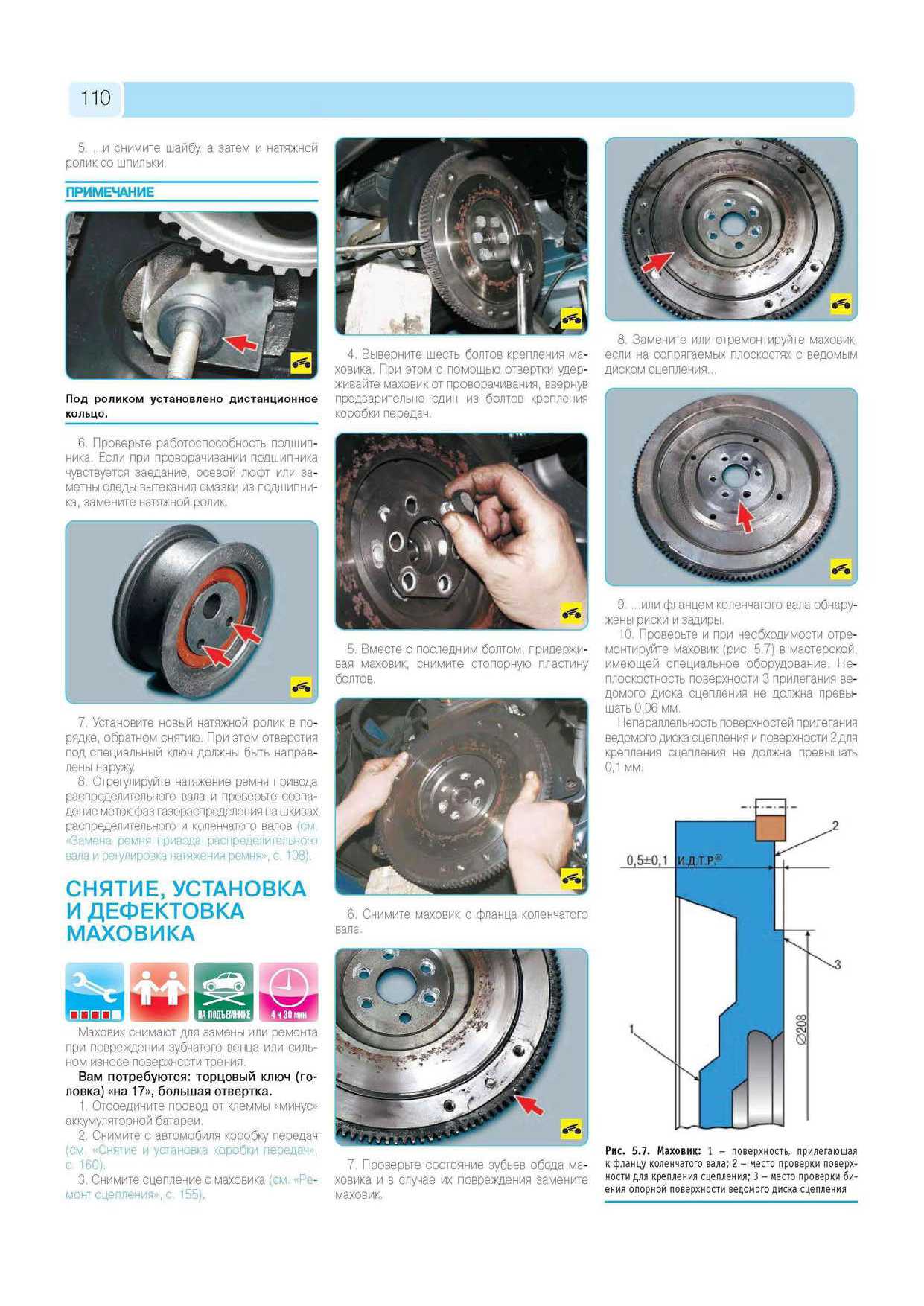

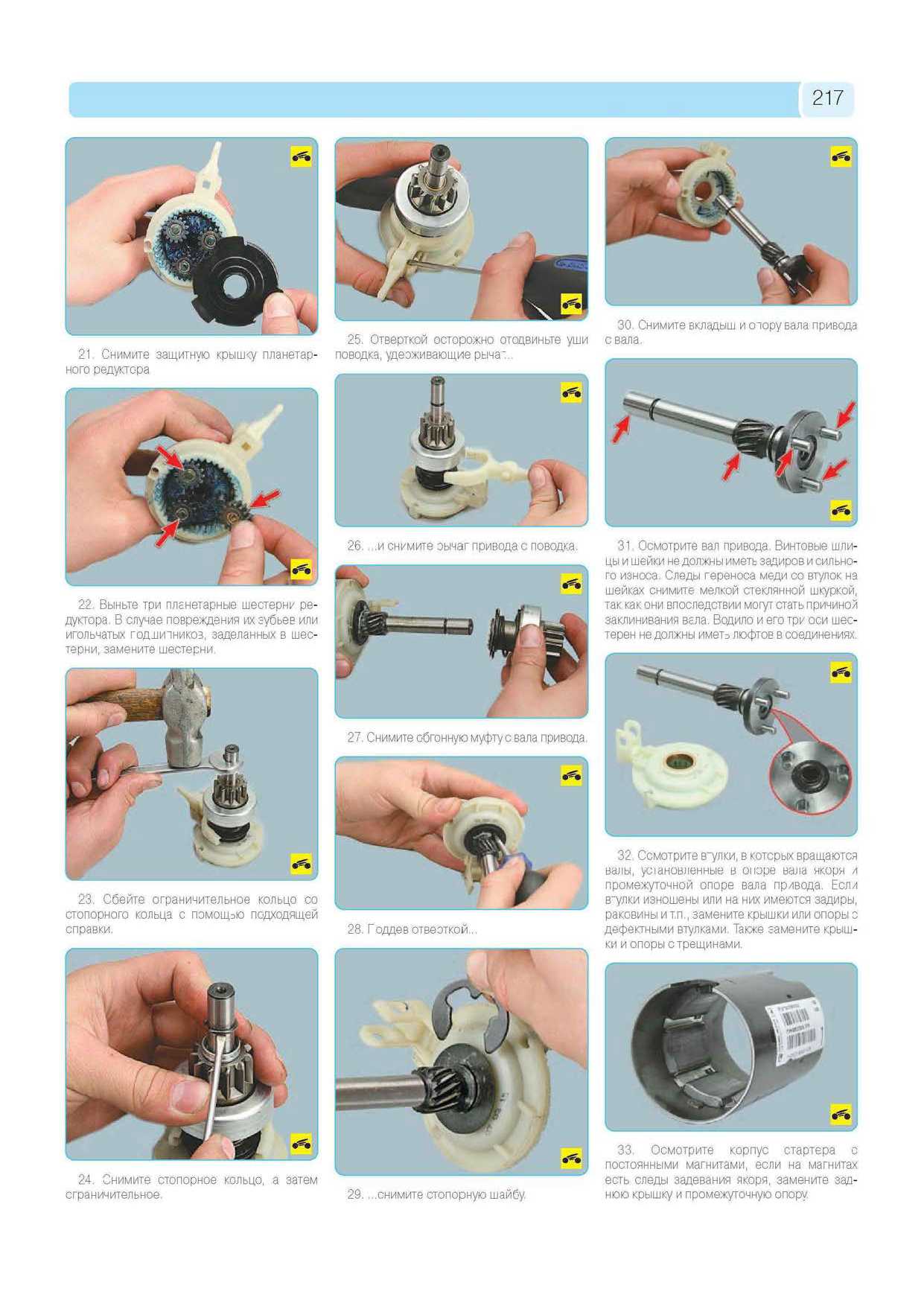

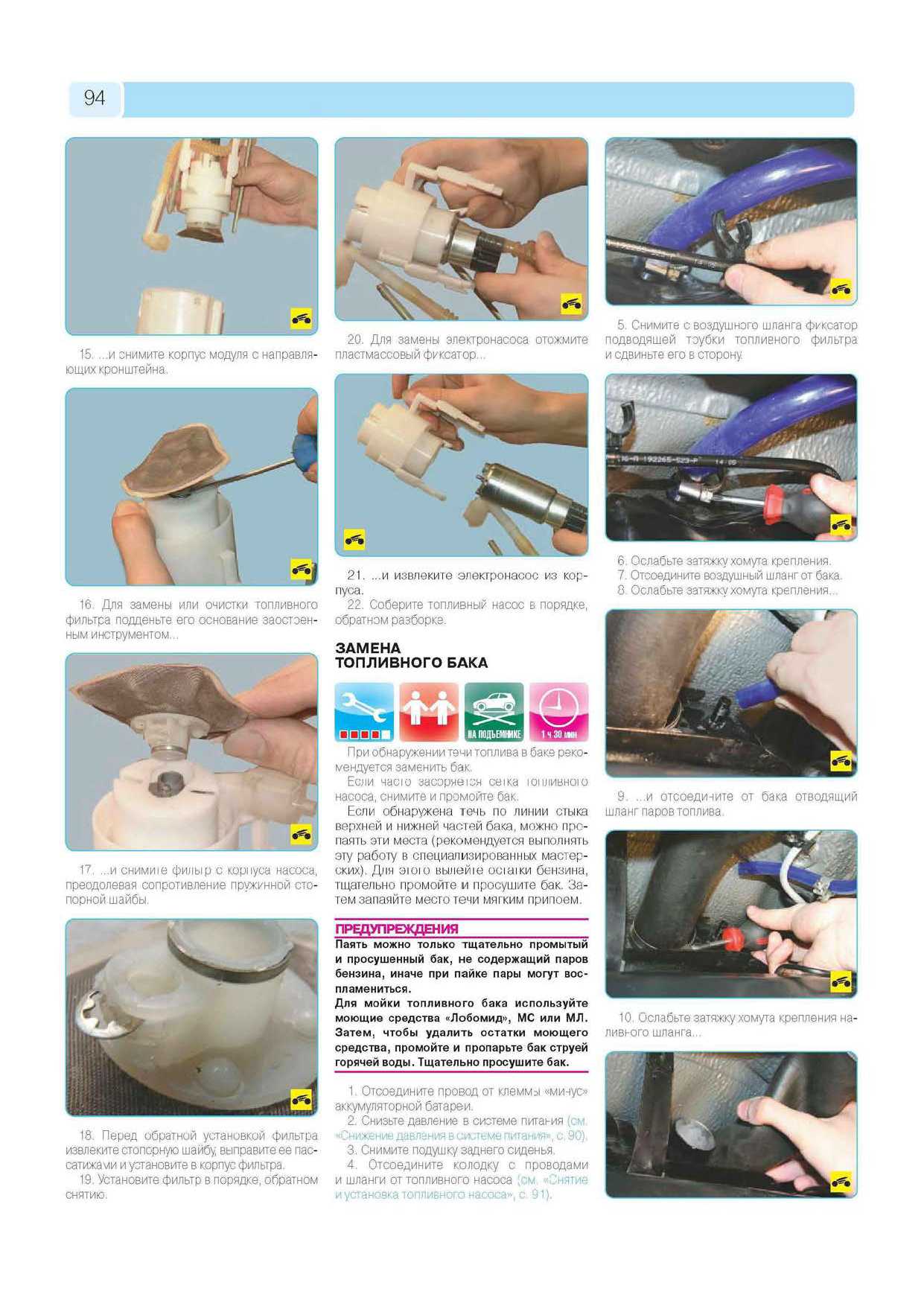

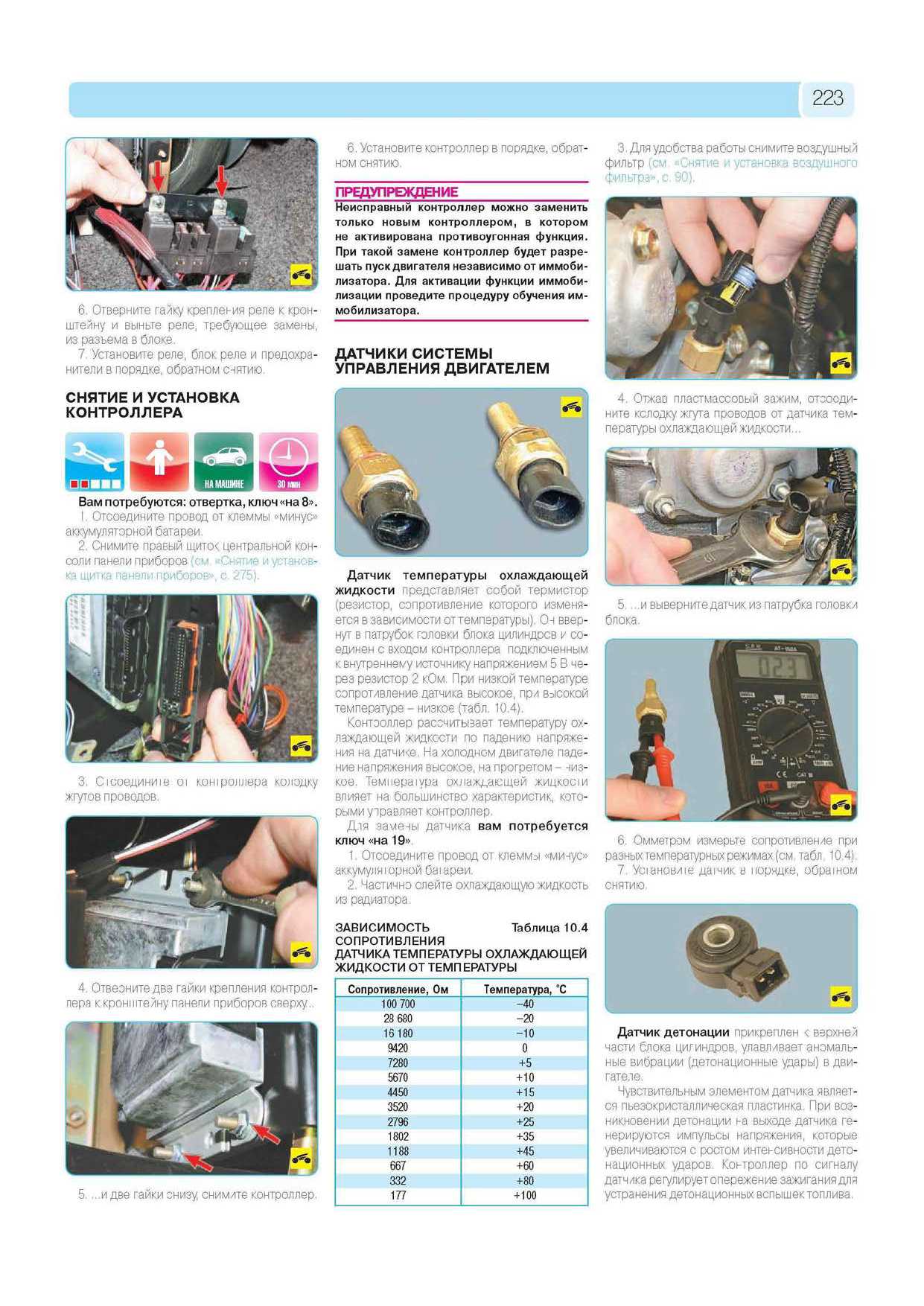

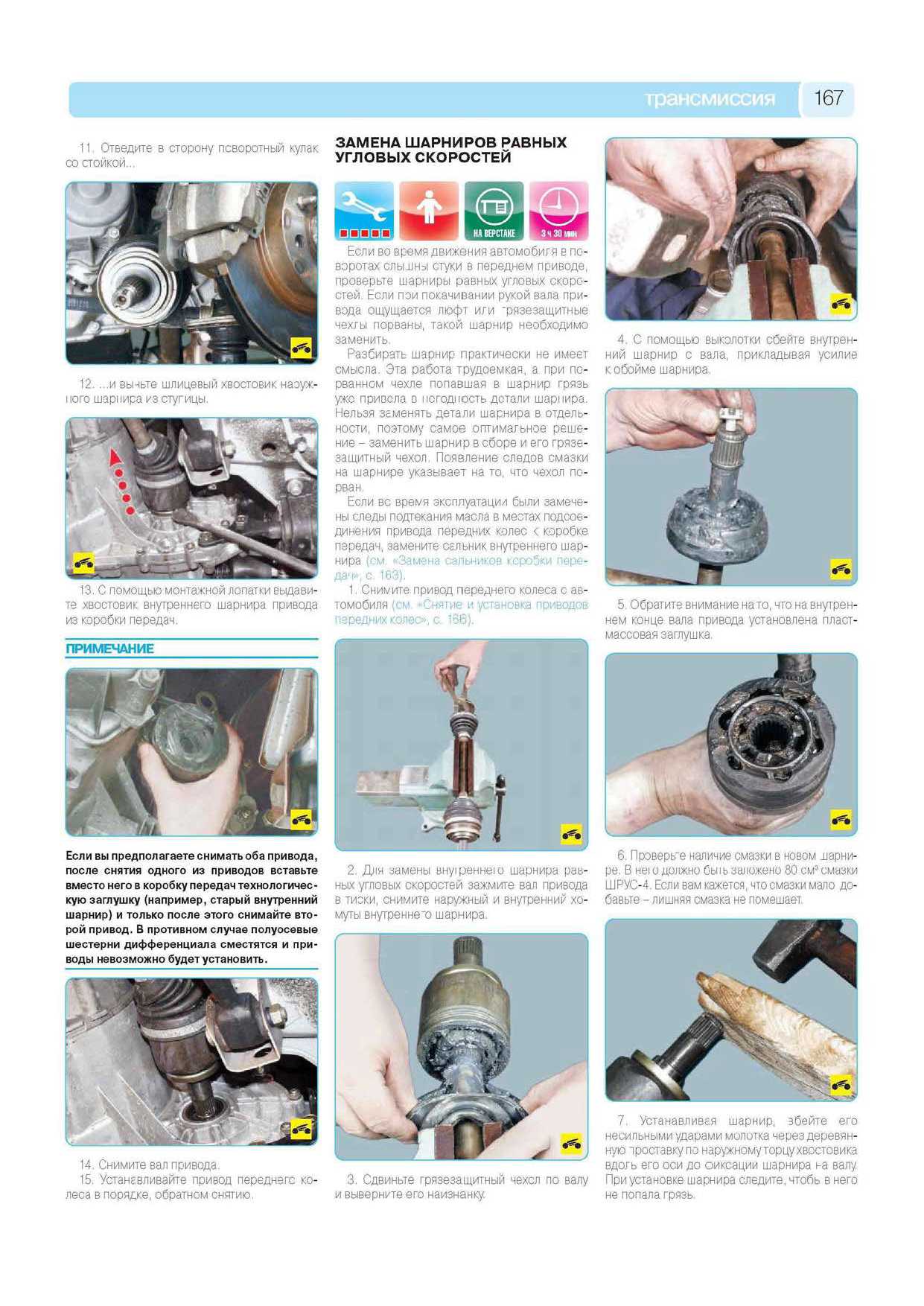

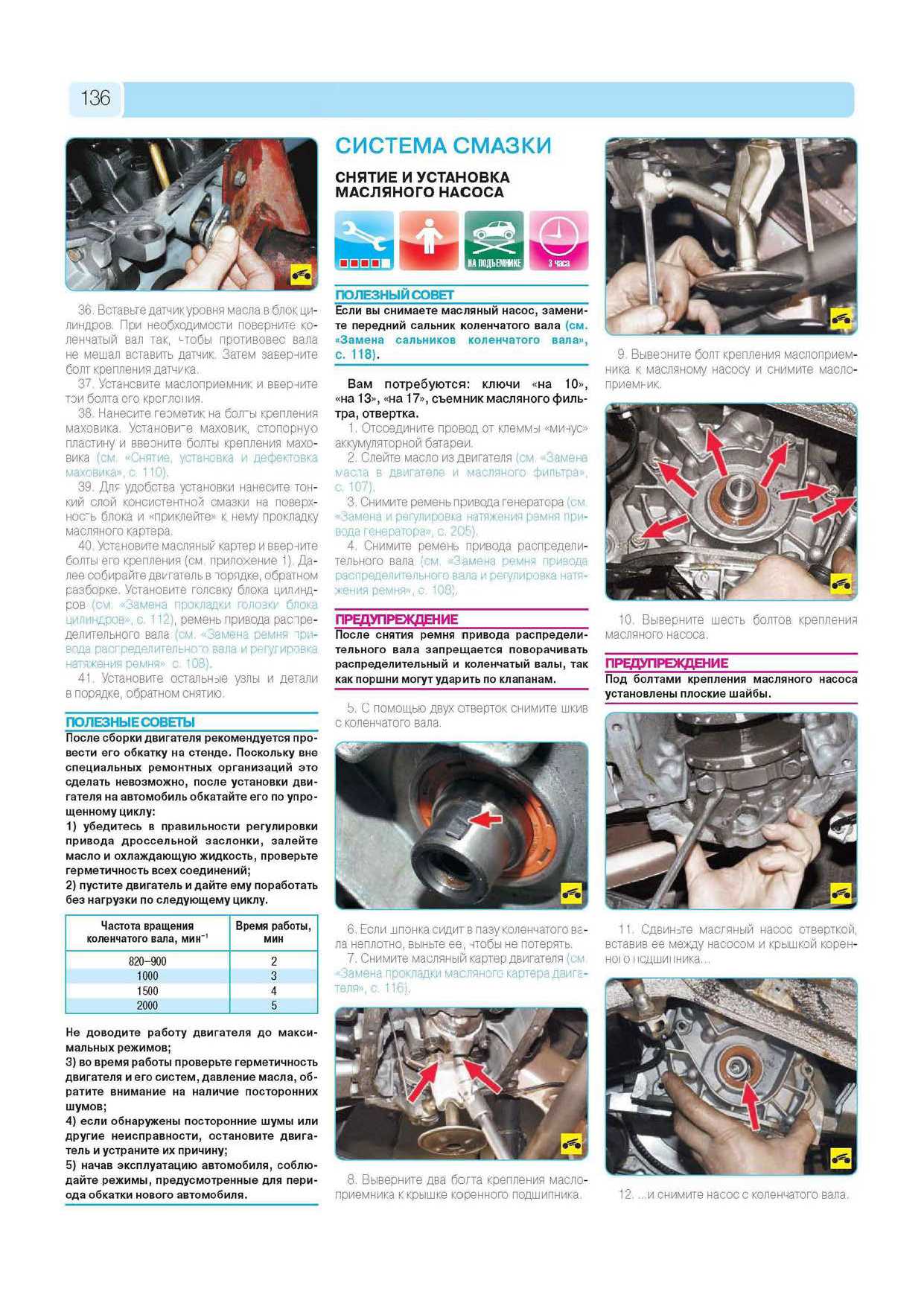

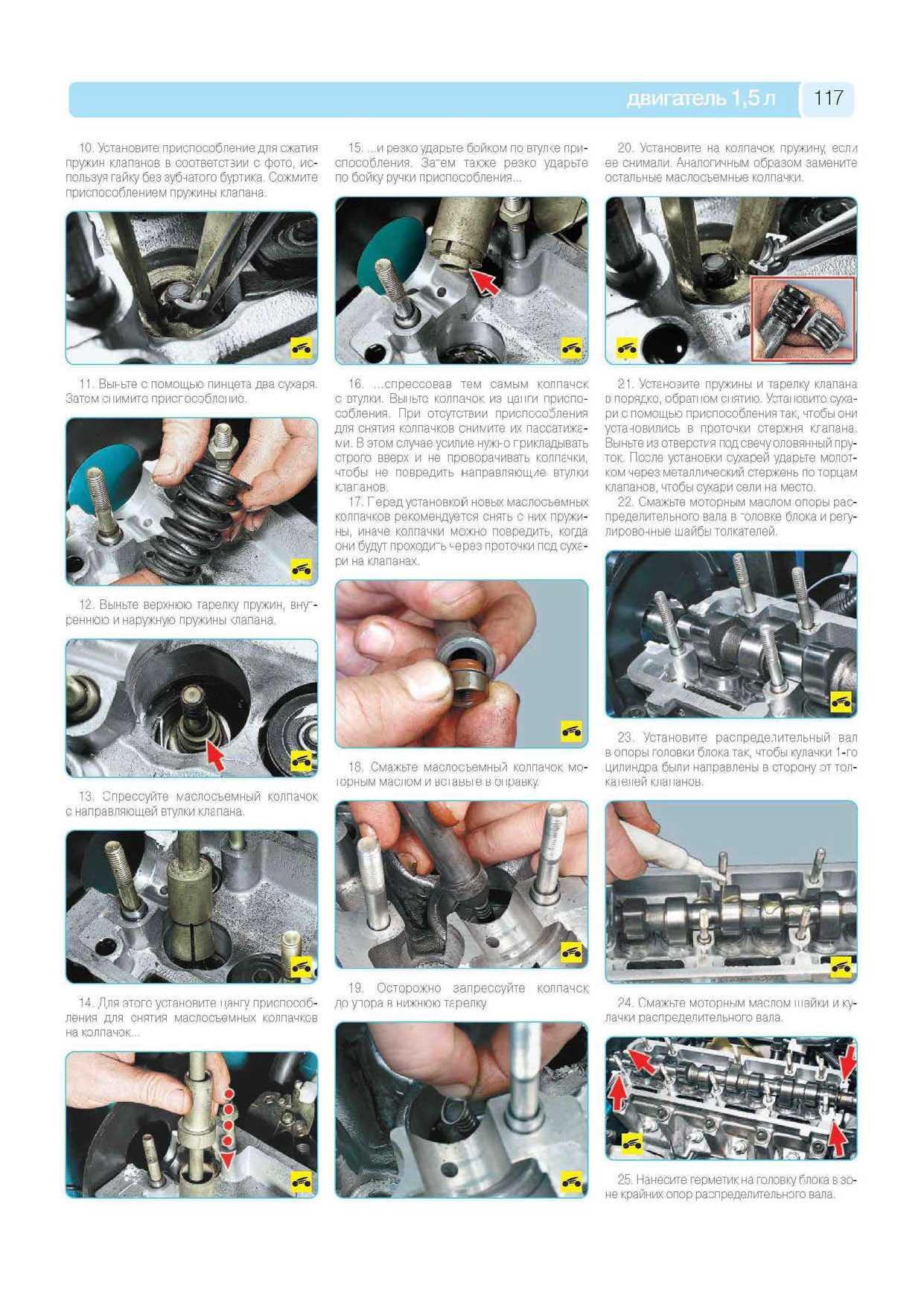

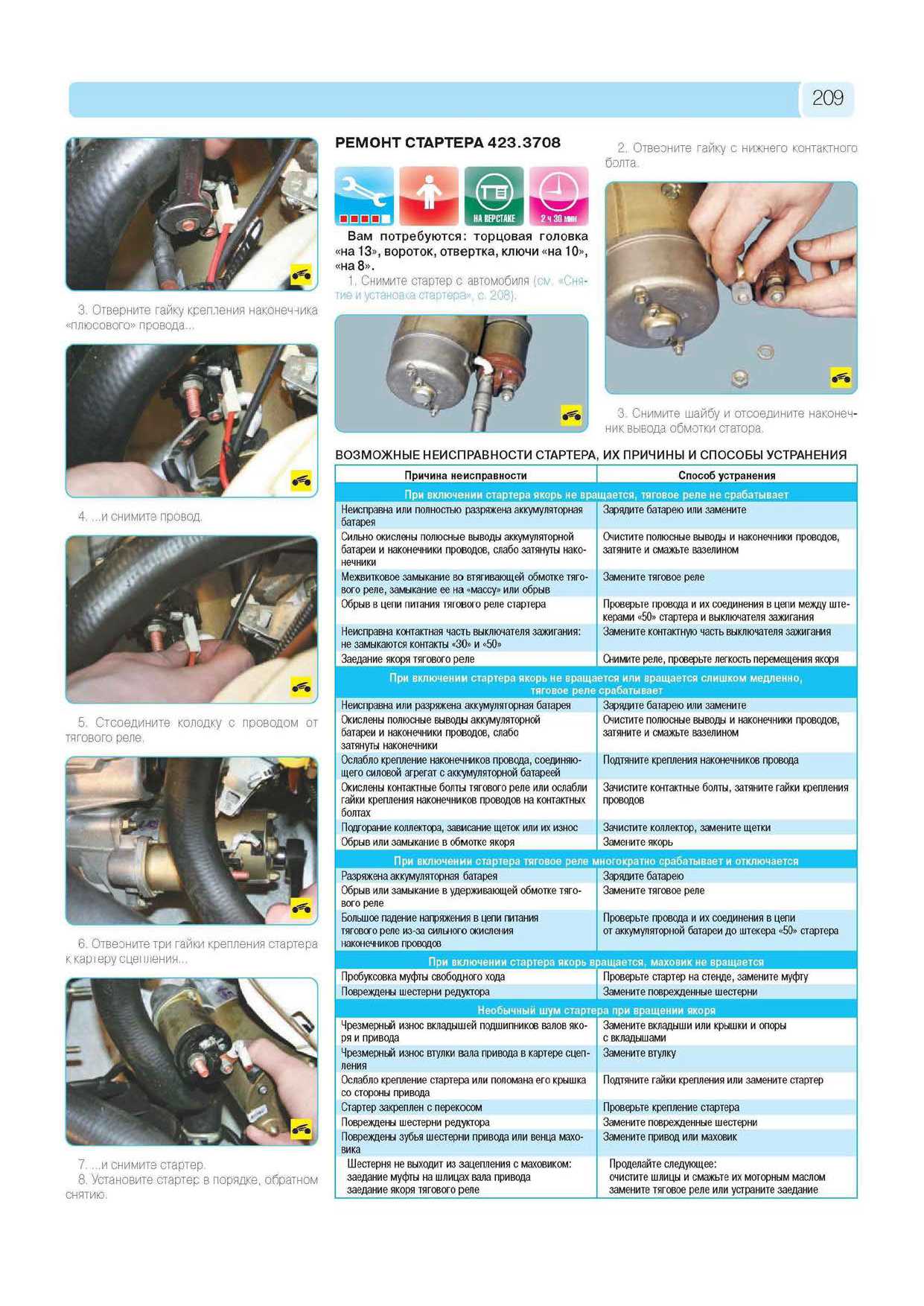

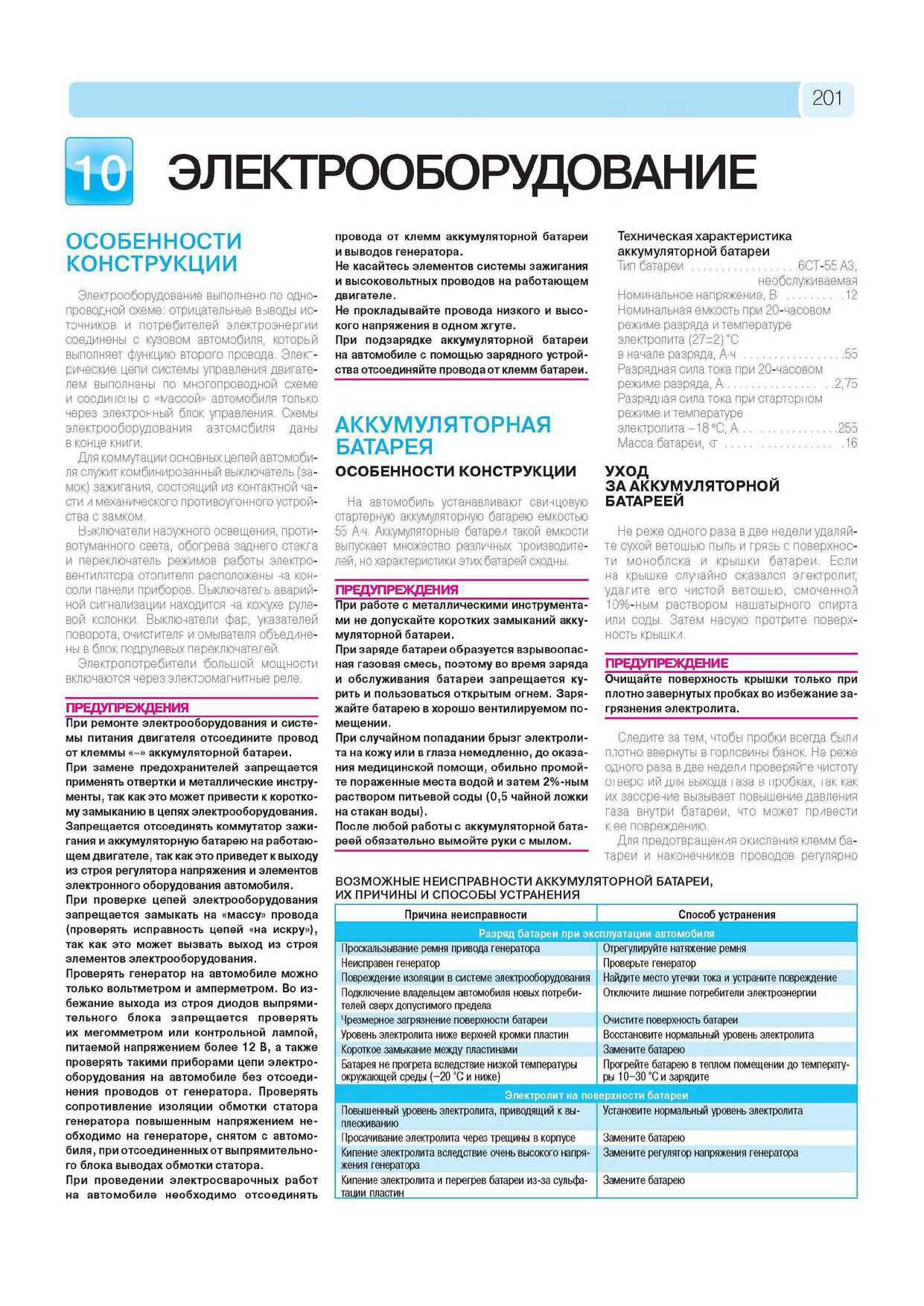

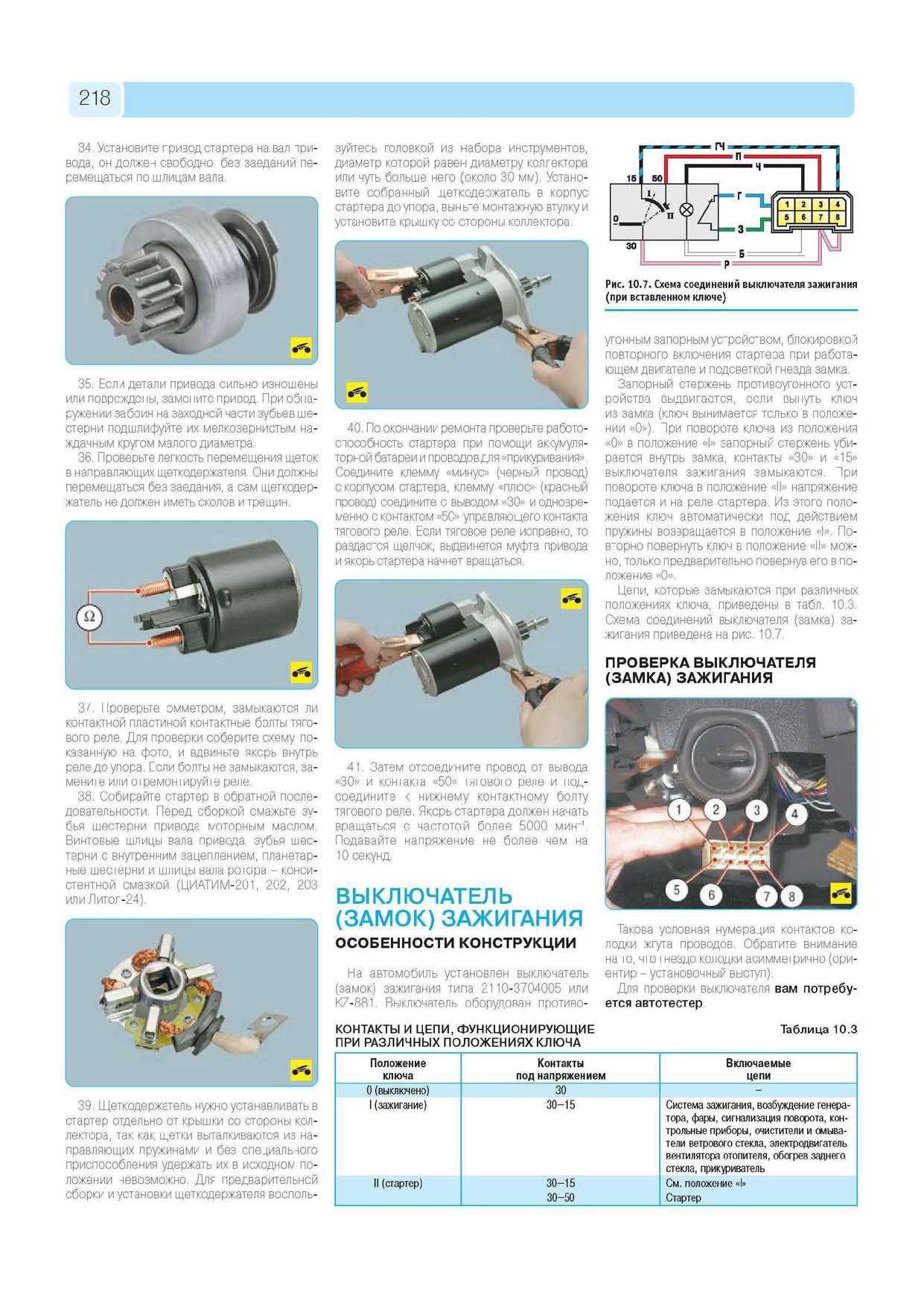

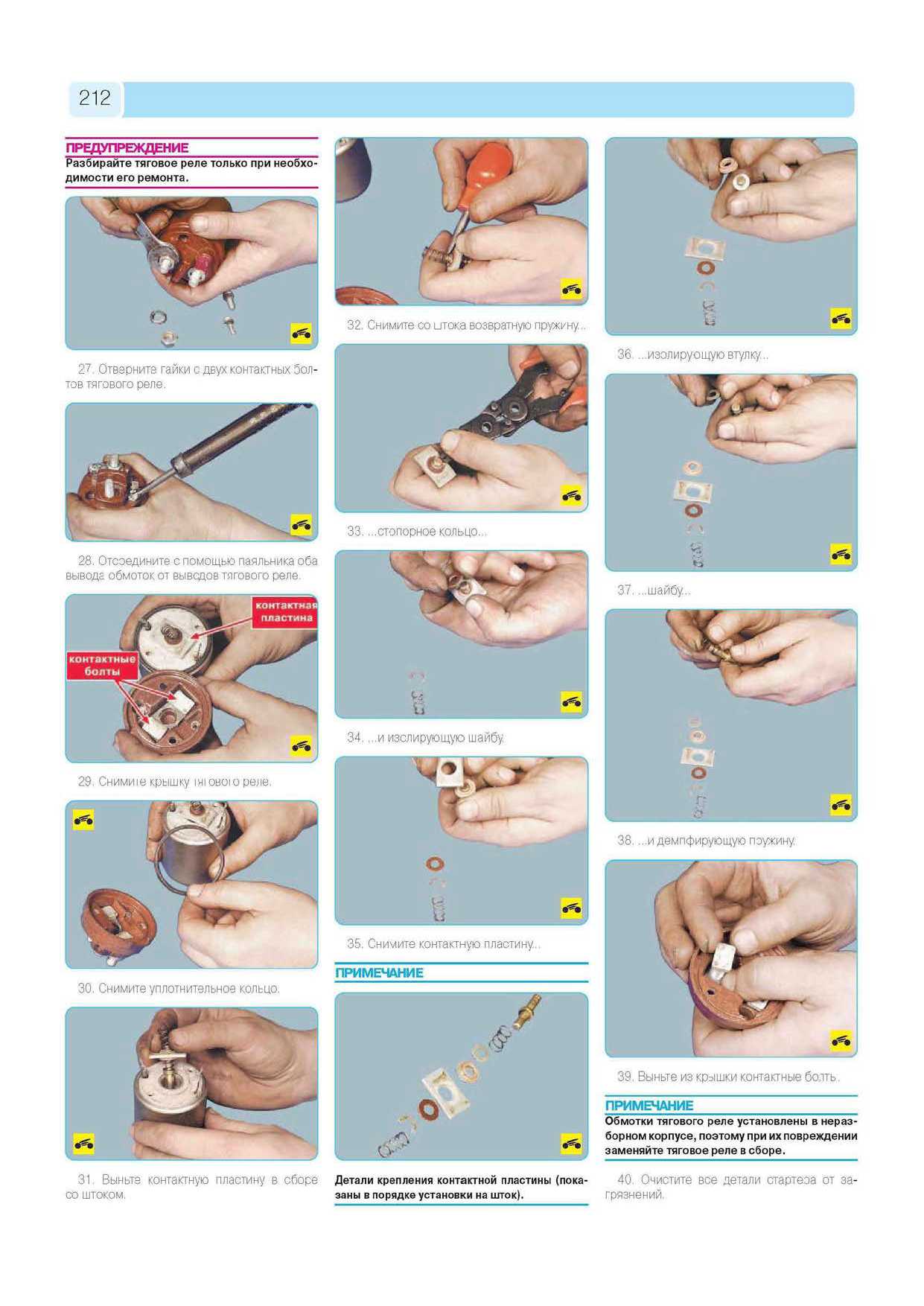

Проверка стартера работоспособности
Если есть сомнения в эффективности работы стартера, необходимо проверить его на стенде. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм². Температура стартера при проверках должна быть (25±5)°С, а щетки – хорошо притерты к коллектору. Замыкая выключатель, при напряжении источника тока 12 В три раза включите стартер с разными условиями торможения. Например, при тормозных моментах 3, 6 и 12 Н·м (0,3; 0,6 и 1,2 кГс·м). Длительность каждого включения стартера должна быть не более 5 секунд, а промежутки между включениями не менее 5 секунд. Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер и проверьте его детали.
Испытание в режиме полного торможения
Затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть соответственно не более 700 А, не более 5 В и не менее 13,72 Н·м (1,4 кГс·м). Длительность включения стартера должна быть не более 5 с. Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке якоря или замыкание обмотки на массу. Если тормозной момент и потребляемая сила тока ниже указанных величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток, зависание щеток в щеткодержателях, ослабление крепления выводов щеток, окисление или подгорание контактных болтов тягового реле. При полном торможении вал привода стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода. Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали.

Испытание на режиме холостого хода
Выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения вала привода стартера, которые должны быть соответственно не более 80 А и 3000 мин–1 при напряжении на клеммах стартера 11,5–12 В. Если сила тока и частота вращения вала привода отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании. Проверка тягового реле Установите между ограничительным кольцом и шестерней прокладку толщиной 11,5 мм и включите реле. Напряжение включения реле при упоре шестерни в прокладку должно быть не более 8 В при температуре окружающей среды (20±5)°С. Если напряжение больше, то это указывает на неисправность реле или привода.
