ПРАВИЛА ПОЛЬЗОВАНИЯ КАТАЛОГОМ

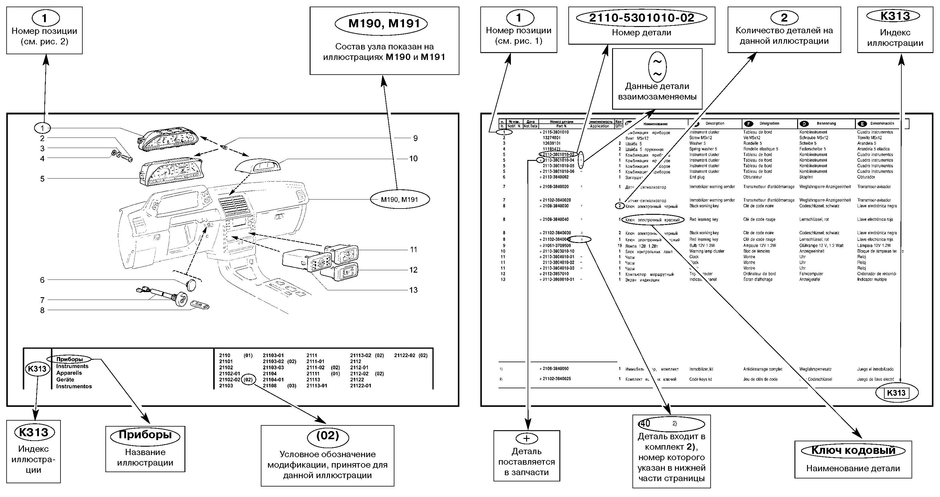

В основном разделе Каталога «Иллюстрации и перечень деталей и сборочных единиц» детали и сборочные единицы размещены по функциональному признаку. Справа от иллюстрации (рис. 1) помещен перечень (рис.2) показанных на ней деталей и сборочных единиц. По номеру извещения в разделе «Изменения» можно узнать суть и дату произведенного изменения. В разделе «Номерной указатель» перечислены в порядке возрастания номеров детали, включенные в каталог (кроме стандартизованных), с указанием индекса иллюстрации и номера позиции. Чтобы по функции детали определить ее номер, необходимо:
- в «Перечне иллюстраций» по наименованию определить индекс иллюстрации, - по индексу найти иллюстрацию,
- на иллюстрации определить номер позиции,
- в списке деталей по номеру позиции определить номер детали. Чтобы по номеру найти деталь на иллюстрации, необходимо:
- в «Номерном указателе» определить индекс иллюстрации и номер позиции, - по индексу найти иллюстрацию,
- на иллюстрации по номеру позиции найти деталь. Ниже приведены Условные обозначения, встречающиеся в каталоге: 1 — относится к первой передаче;
— относится к заднему ходу; * — количество по потребности (в графе количество); *) — допускается замена другими классами (в графе количество) ! — применять совместно; ~ — узлы взаимозаменяемы; —>03.02 — до марта 2002 г. 03.02—> — с марта 2002 г. 00001-0061008-11 — стандартизованная деталь, предпоследняя цифра - код материала детали (Таблица1), последняя - код покрытия (Таблица 2). Например, в номере 00001-0025742-12 предпоследняя цифра “1” указывает,что деталь изготовлена из стали с пределом прочности на разрыв от 490 до 784 МПа, а последняя цифра “2” означает, что деталь хромируется.

В разделе «Таблицы» приведены стандартизованные детали, сальники и подшипники качения, дан рисунок каждой детали с указанием основных размеров. Номера стандартизованных деталей, отличающиеся от других только последними двумя цифрами, в данном разделе не показаны.

Таблица 1
Код Материал
Сталь с пределом прочности на разрыв, МПа (кГс/мм2):
0 333 - 490 (34 - 50)
1 490 - 784 (50 - 80)
2 784 - 980 (80 - 100)
3 980 - 1176 (100 - 120)
4 Латунь
5 Легкий сплав
6 Медь
7 Другие металлические материалы, кроме вышеперечисленных
8 Неметаллический
9 Смешанный
Таблица 2
Код Покрытие
0 Отсутствие покрытия
1 Цинкование
2 Хромирование
3 Фосфатирование
4 Лужение
5 Никелирование блестящее
6 Оксидирование
7,8,9 Специальное покрытие

В основном разделе Каталога «Иллюстрации и перечень деталей и сборочных единиц» детали и сборочные единицы размещены по функциональному


Каталог является справочным пособием при составлении заявок на запасные части. Номенклатура деталей и узлов, поставляемых АвтоВАЗом в запасные части, определяется действующей спецификацией запасных частей (ДСЗЧ). Каталог предназначен для работников ремонтных, торговых и обслуживающих предприятий и организаций, а также для владельцев автомобилей. Каталог подготовлен по состоянию на 09.2006г.
The present catalogue has been designed as a guide for making up applications for spare parts. Range of parts and assemblies being delivered by AvtoVAZ as replacement is based on the effective spare parts specification. The Catalogue is intended for personnel involved in repair, sales and service and for car owners. The Catalogue as per 09.2006.
Ce Catalogue sert d’ouvrage de référence lors de la formation des commandes des pièces détachées. La nomenclature des pièces et ensembles fournis en rechange par l’AvtoVAZ est determinée par la spécification des pièces détachées en vigueur. Le catalogue s’adresse au personnel des entreprises de réparation, commerciales et de services ainsi qu’aux propriétaires des véhicules. Le catalogue a été mis à jour le 09. 2006.
Der vorliegende Katalog ist ein Nachschlagenwerk, das bei Erstellen der Aufträge für jeweilige Ersatzteile zum Einsatz kommen soll. Das Angebot an Einzelteilen und Baugruppen, die das Lieferprogramm von AvtoVAZ enthält, wird durch das jeweils gültige Ersatzteilverzeichnis festgelegt. Der Katalog soll in erster Linie den Reparatur-, Handels- und Service-Werkstätten sowie auch den Fahrzeugbesitzer dienen. Stand: 09. 2006.
El catálogo es un material de información para conformar los pedidos de recambios. La nomenclatura de piezas y conjuntos que la planta AvtoVAZ suministra en calidad de recambios, se determina por la especificación de recambios vigentes. El catálogo está destinado para los empleados de las empresas y organizaciones de reparación, comercio, de los servicios de asistencia técnica, así como para los pro-pietarios de los coches. El catálogo está preparado según el estado al 09. 2006.

Габаритные размеры Лада Приора ВАЗ-2170, ВАЗ-2171, ВАЗ-2172 (dimensions Lada Priora)

Основные технические характеристики (General technical specifications Lada Priora) Лада Приора ВАЗ-2172 2008 года хэтчбек с мотором 21126 1.6 литра

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4210
2 Ширина (без/с зеркалами) / Width 1680/1890
3 Высота (загружен/пустой) / Height 1435
4 Колёсная база / Wheelbase 2492
5 Дорожный просвет (клиренс) / Ground clearance 135
6 Снаряжённая масса / Total (curb) weight 1088
Полная масса / Gross (max.) weight 1578
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, 21126
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 16V, DOHC с верхним расположением двух распредвалов
9 Диаметр цилиндра / Bore 82.0 мм
10 Ход поршня / Stroke 75.6 мм
11 Объём / Engine displacement 1597 см³
12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива
Атмосферный
13 Степень сжатия / Compression ratio 9.5:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 72 кВт (98 л.с.) при 5600 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 145 Нм при 4000 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Автомобиль LADA PRIORA. Каталог деталей и сборочных единиц, на русском, английском, французском, немецком и испанском языках
  • Бензиновые двигатели: ВАЗ-21114 8-клапанный 1.6 л (1598 см³) 81 л.с./59.5 кВт и ВАЗ-21126 16-клапанный 1.6 л (1598 см³) 97.9 л.с./72 кВт
  • Выпуск с 2006 года
  • Серия: «Workshop Manual»
  • Год издания: 2006
  • Автор: Коллектив авторов
  • Издательство: «Двор печатный АВТОВАЗ»
  • Формат: PDF
  • Страниц в книге: 332
  • Размер: 45.19 МБ
  • Язык: Русский, Английский, Французский, Немецкий и Испанский
  • Количество электросхем: 0

Автомобиль LADA PRIORA Каталог деталей и сборочных единиц, на русском, английском, французском, немецком и испанском языках


Поиск по сайту

Карта Сайта
Скачать с DepositFiles LADA Priora сборник руководств, объём файла - 45.19 МБ
