Лада Приора ВАЗ 2170 видео ремонт кузова, замена двери и рихтовка крыла (Lada Priora1 07-13)



Лада Приора ВАЗ 2170 общая информация (Lada Priora 2007-2013)

При наведение курсора мыши фото увеличиваются до реальных размеров - дальше по рисунку перемещаетесь стрелками на клавиатуре или прокруткой мыши.

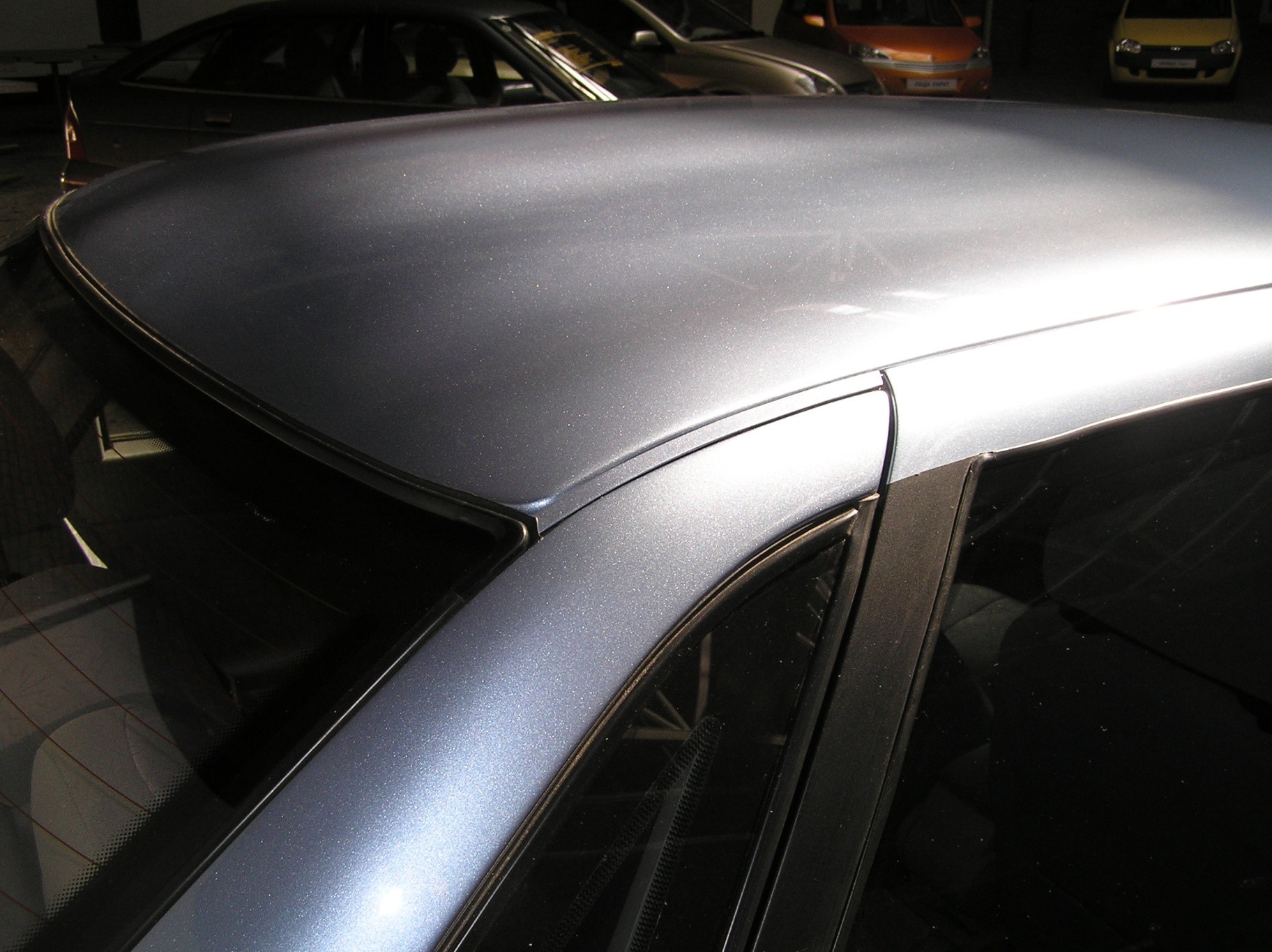

Соединение крыши и крыла

Соединение крыши и крыла

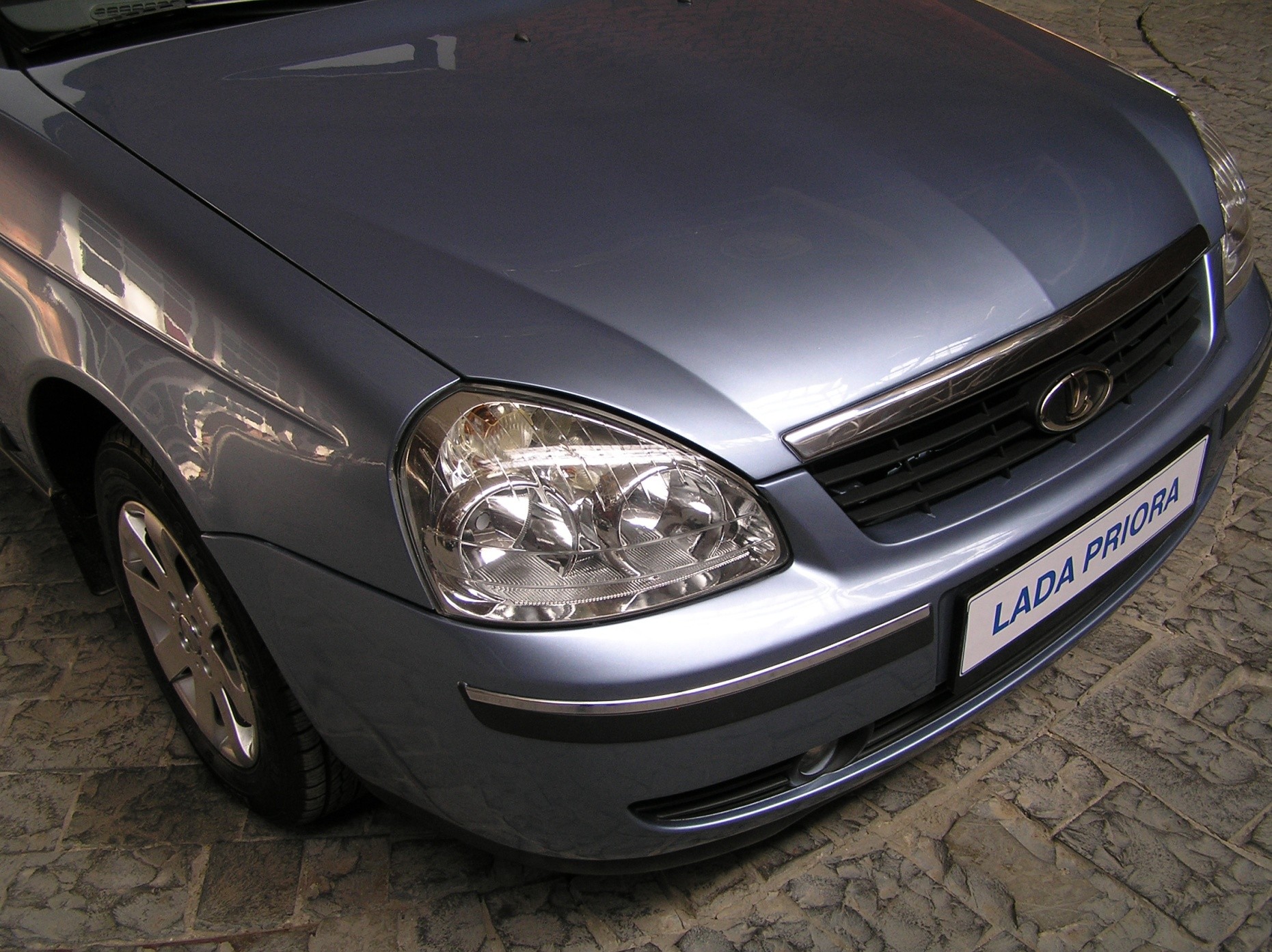

Новая оптика

Новая оптика

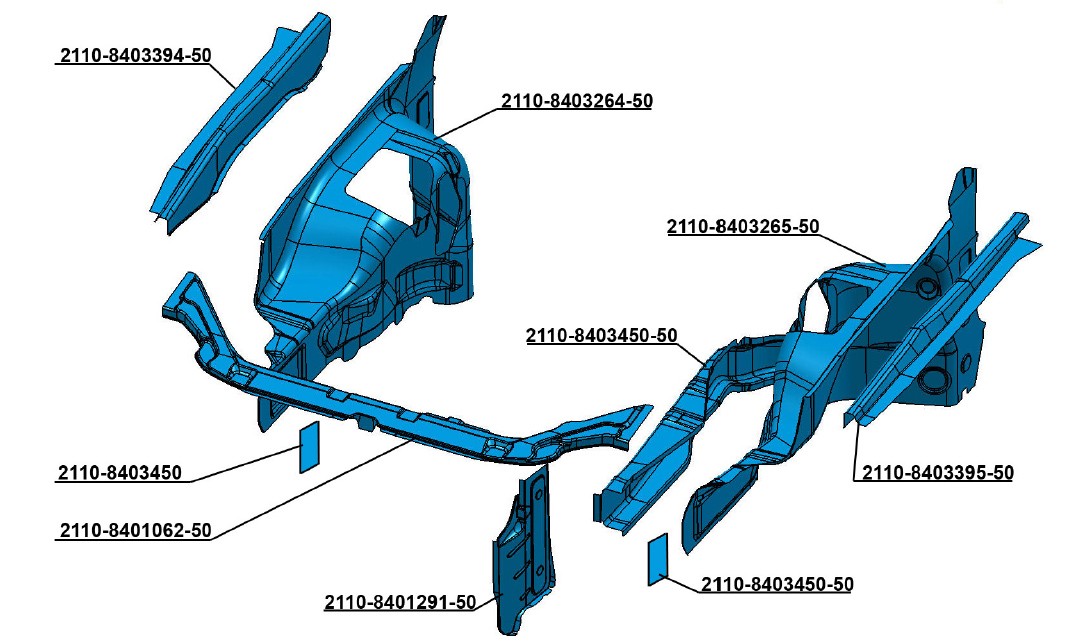

1 этап подготовки производства автомобиля 2170 (детали каркаса). Освоен в производстве 10.01.2006

1 этап подготовки производства автомобиля 2170 (детали каркаса). Освоен в производстве 10.01.2006>

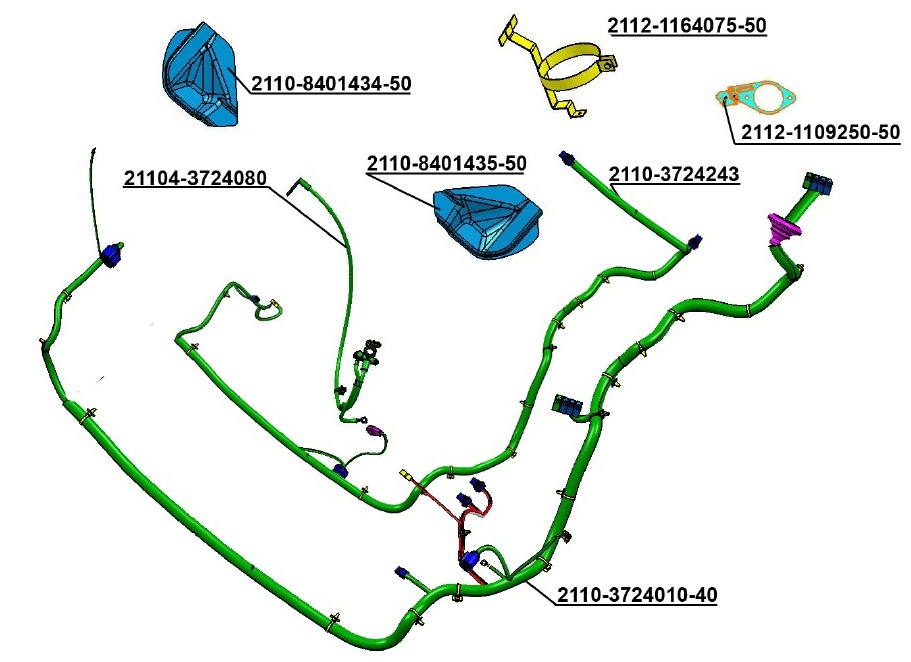

Оригинальные позиции для сборки автомобилей семейства 2110 с унифицированным основанием кузова

Оригинальные позиции для сборки автомобилей семейства 2110 с унифицированным основанием кузова

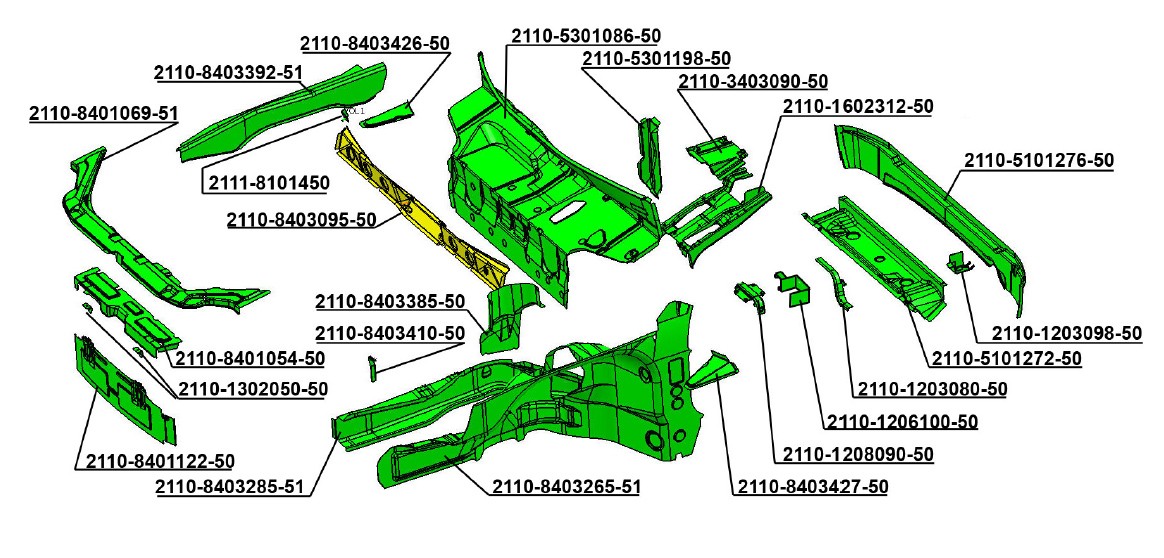

2 этап подготовки производства авт. 2170 (детали каркаса). Освоение февраль-май 2006

2 этап подготовки производства авт. 2170 (детали каркаса). Освоение февраль-май 2006

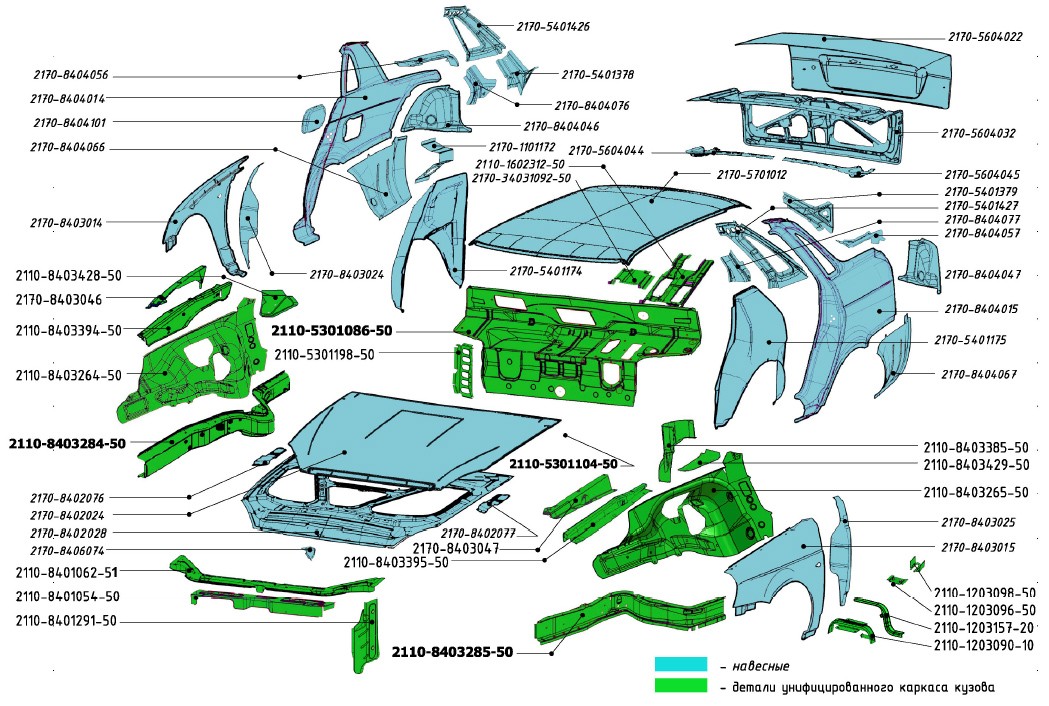

Объем изменения конструкции каркаса кузова 2170

Объем изменения конструкции каркаса кузова 2170

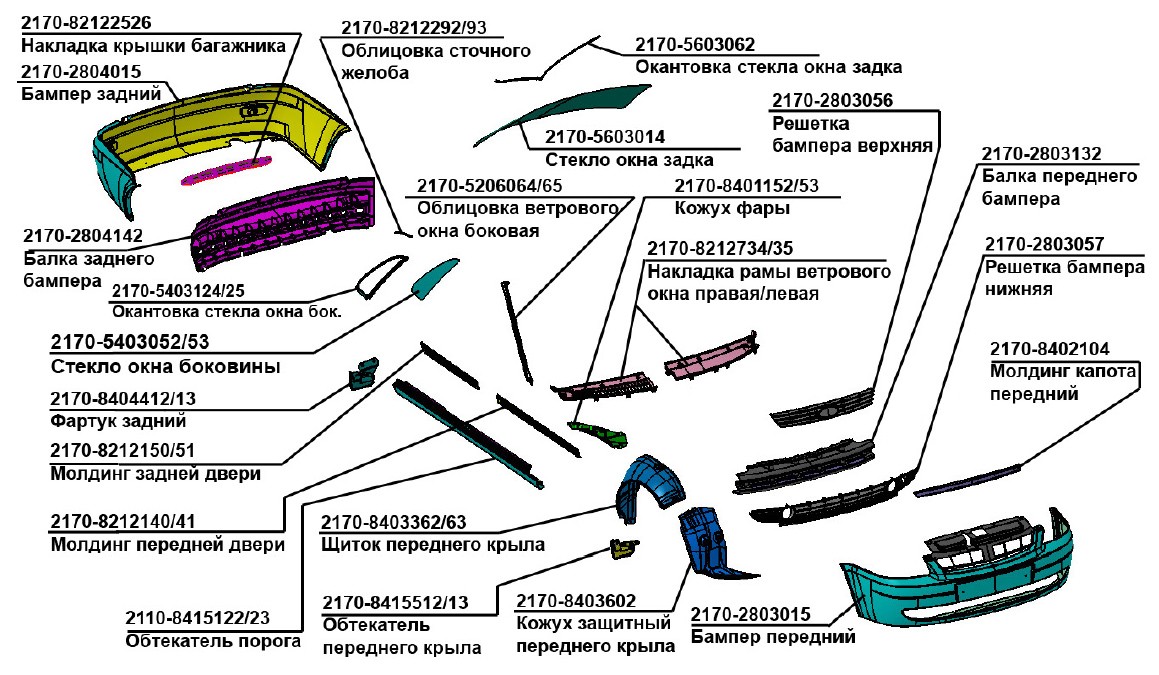

Новые навесные детали и узлы

Новые навесные детали и узлы

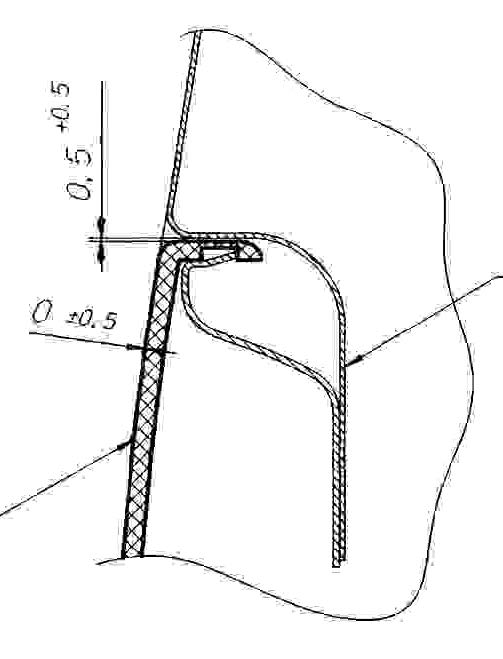

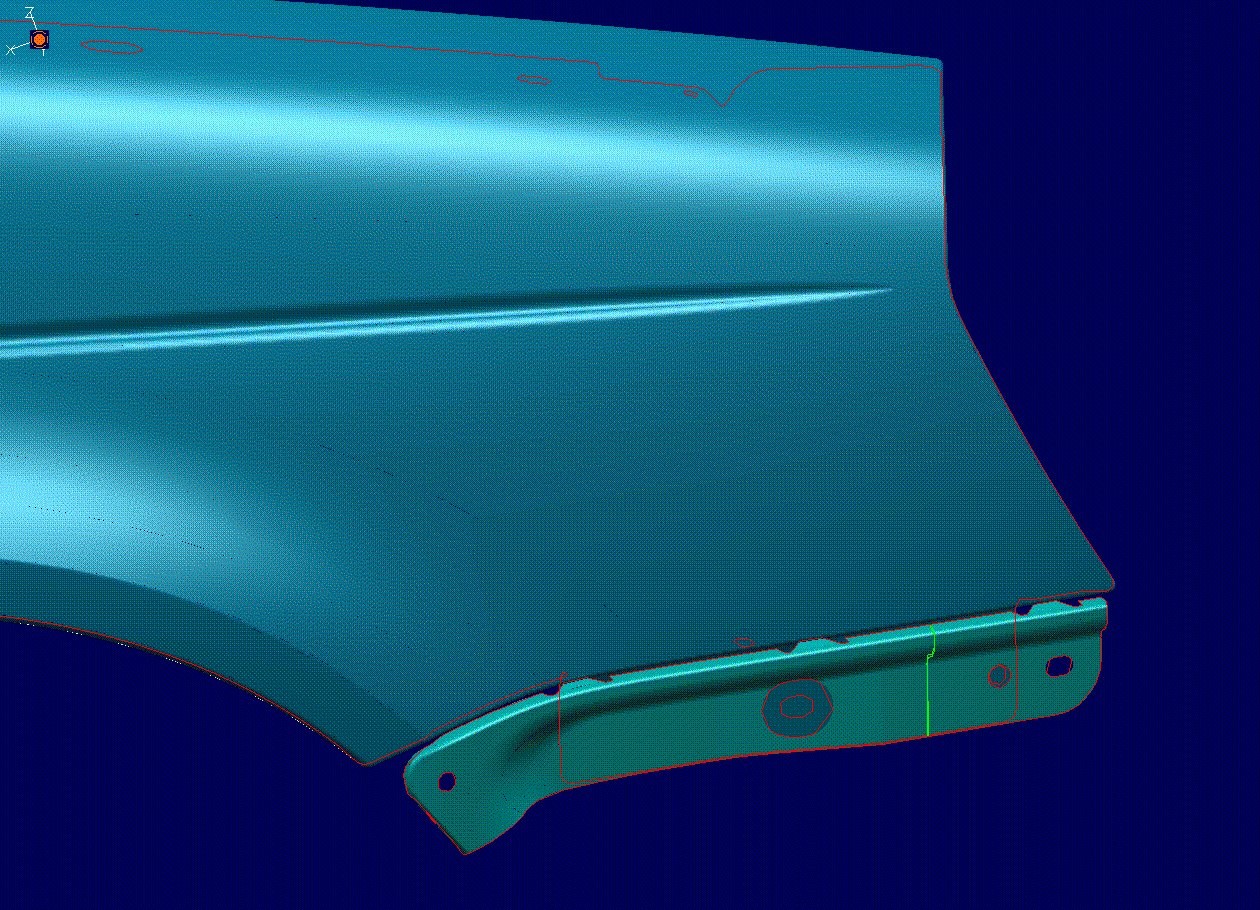

Крепление бамперов

Крепление бамперовКрепление бамперов рисунок 2

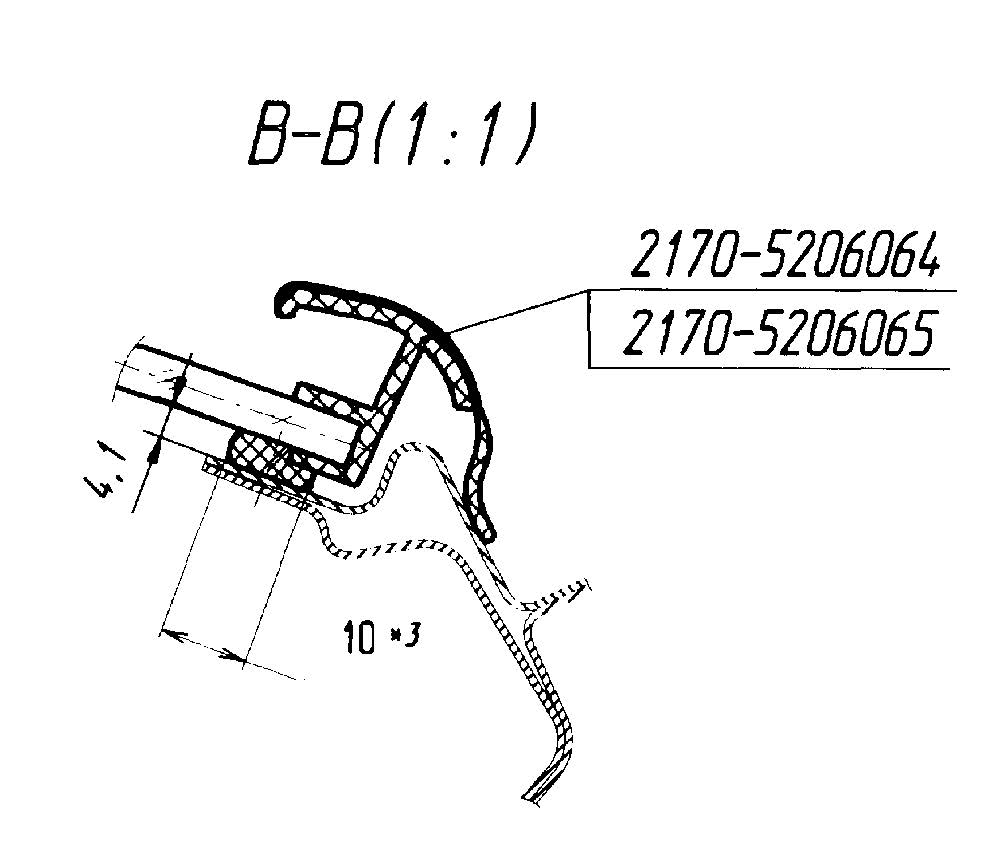

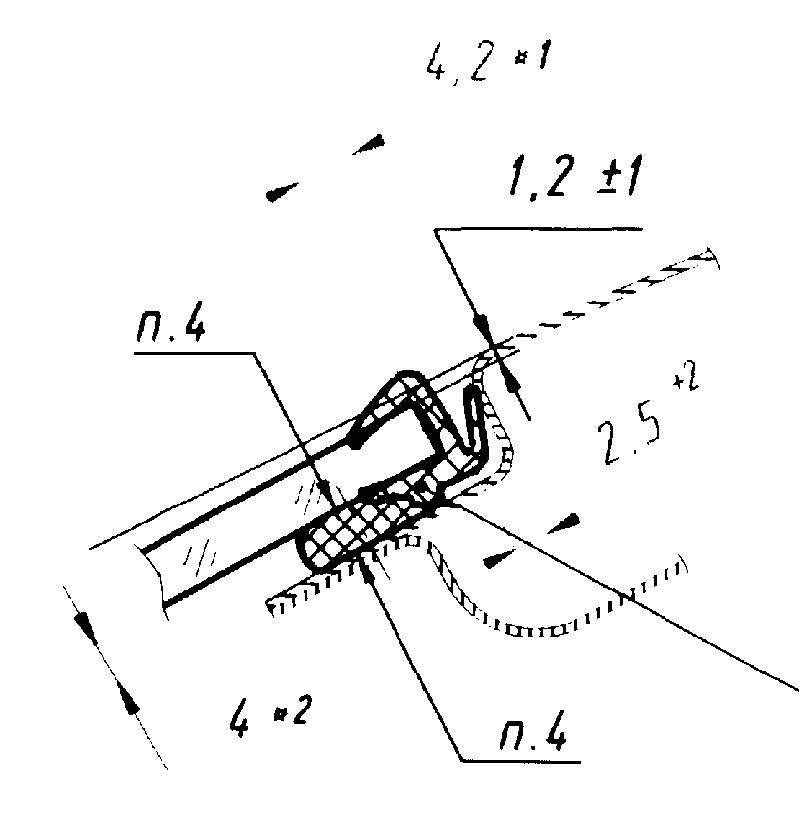

Установка ветрового окна

Установка ветрового окнаУстановка ветрового окна рисунок 2

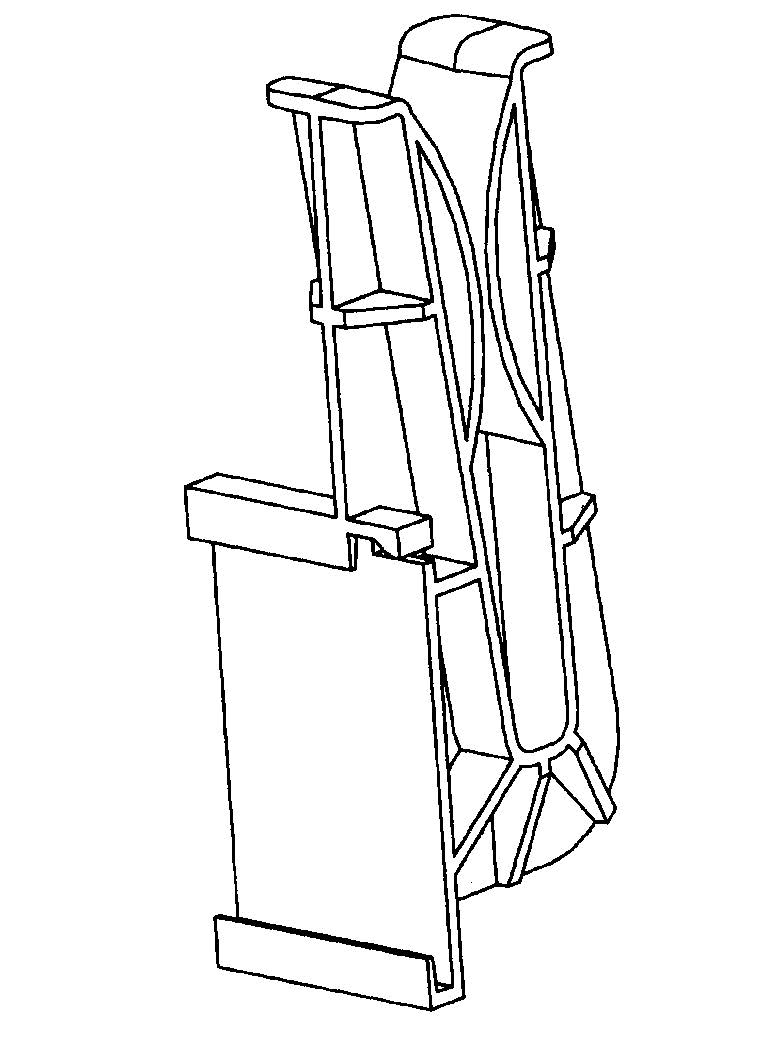

Ловитель опускного стекла

Ловитель опускного стекла

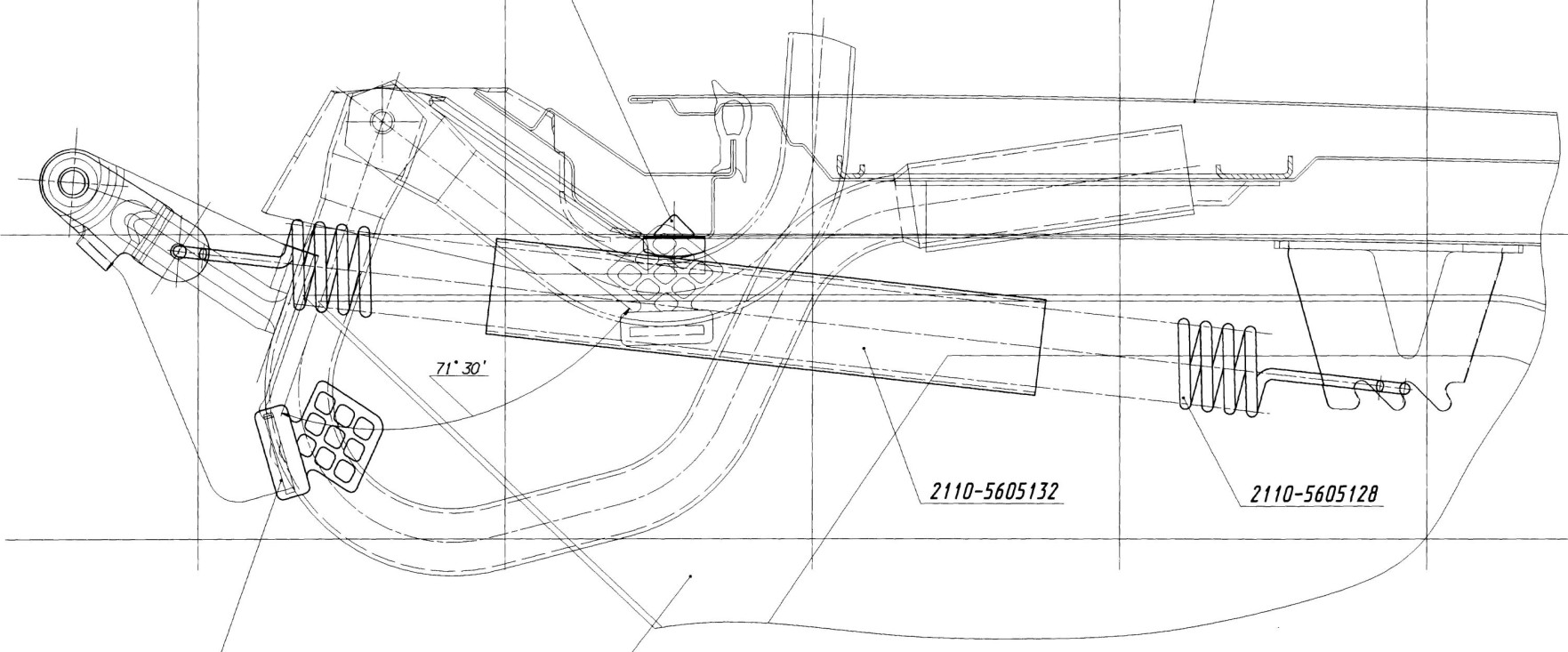

Петля крышки багажника

Петля крышки багажника

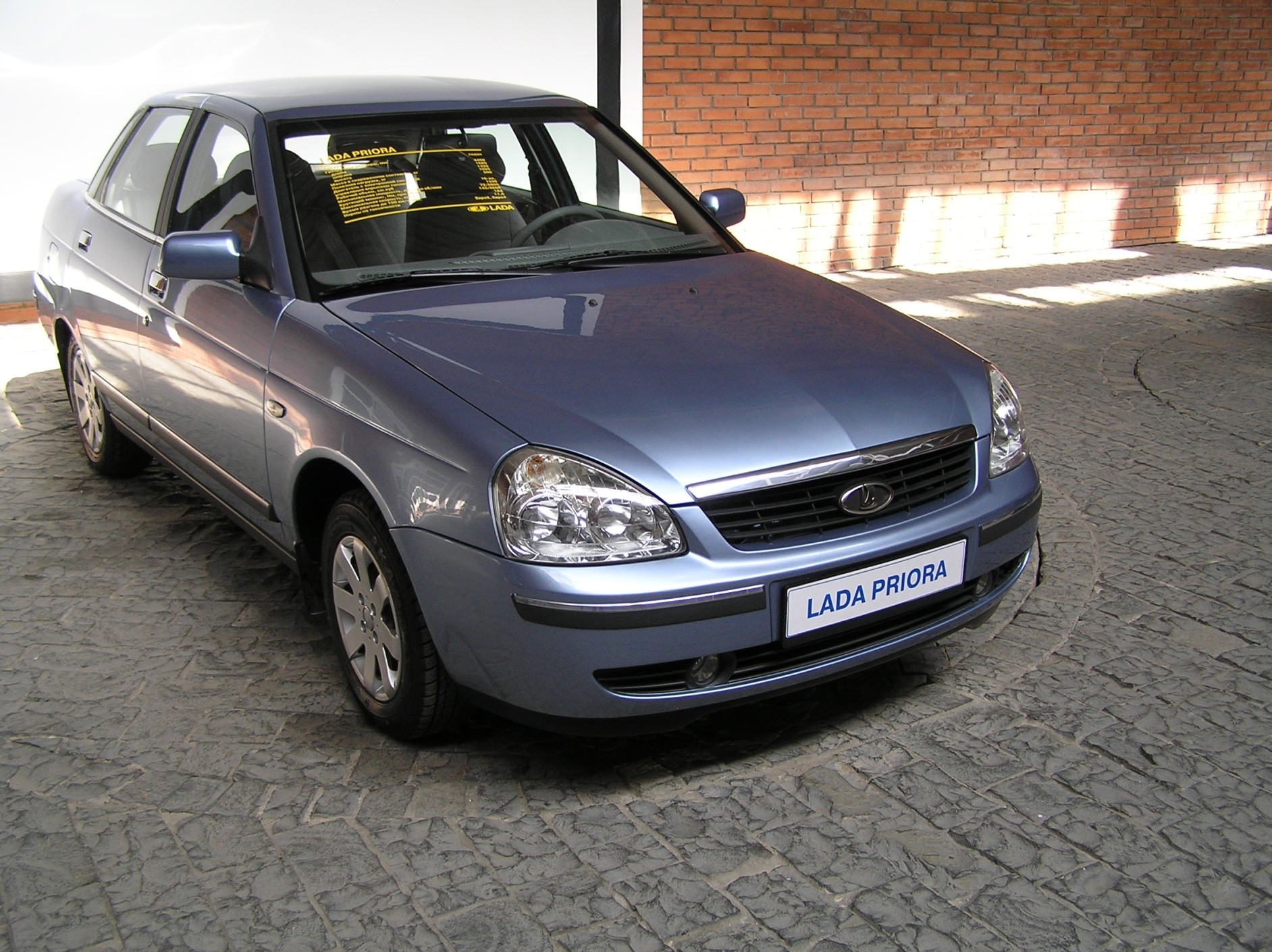

Лада Приора Исполнение «Люкс»

Лада Приора Исполнение «Люкс»

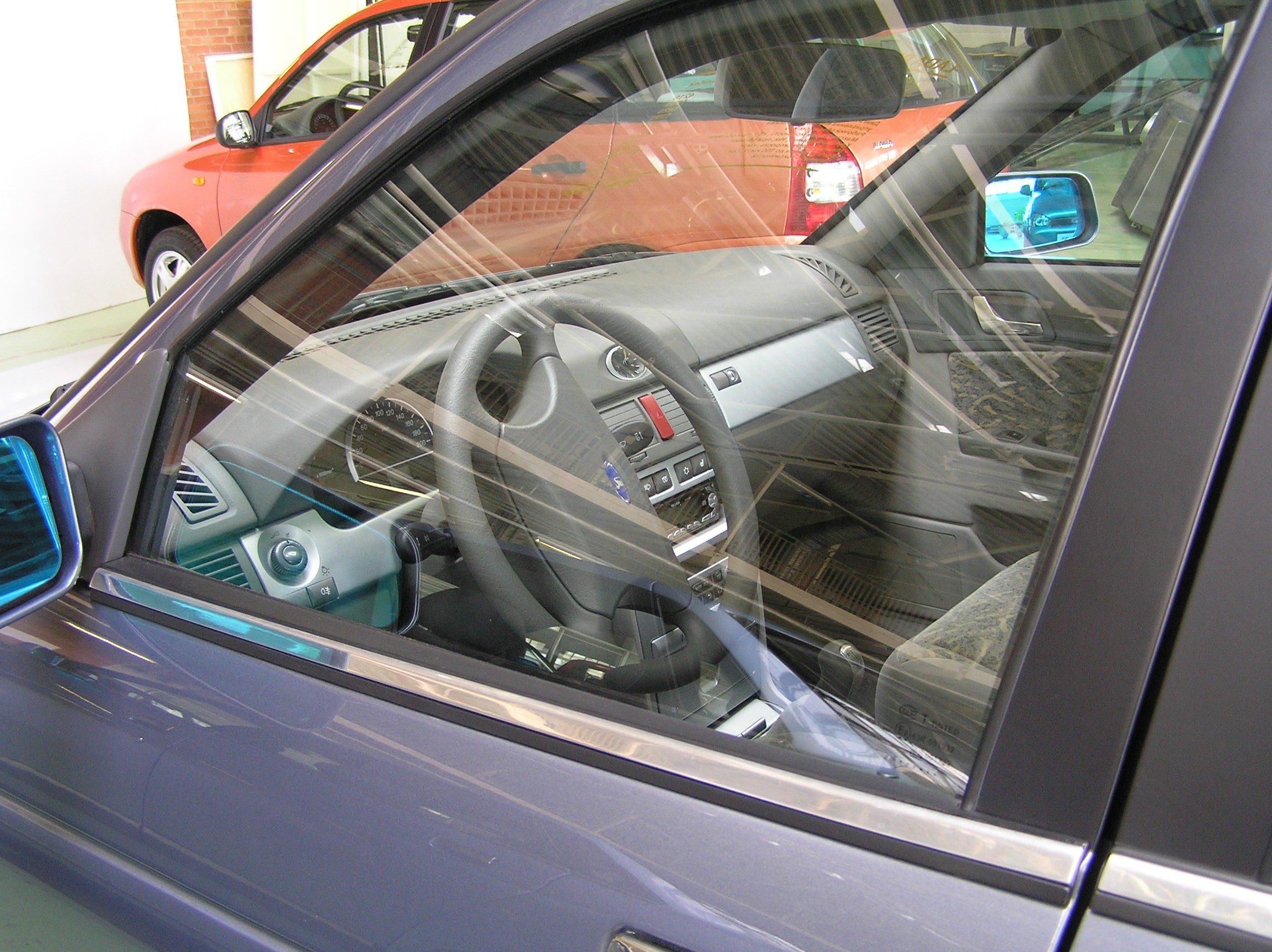

Лада Приора Новый интерьер

Лада Приора Новый интерьер

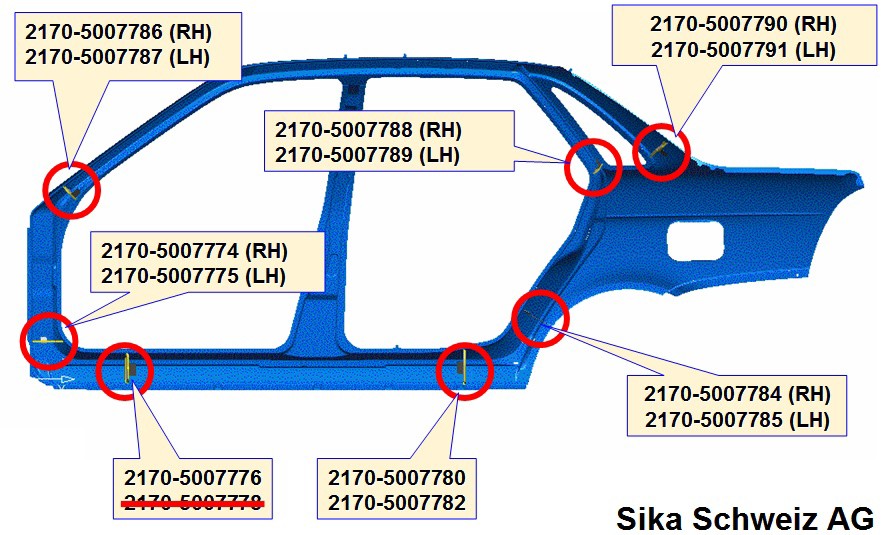

Схема установки акустических пробок (уплотнителей)

Схема установки акустических пробок (уплотнителей)

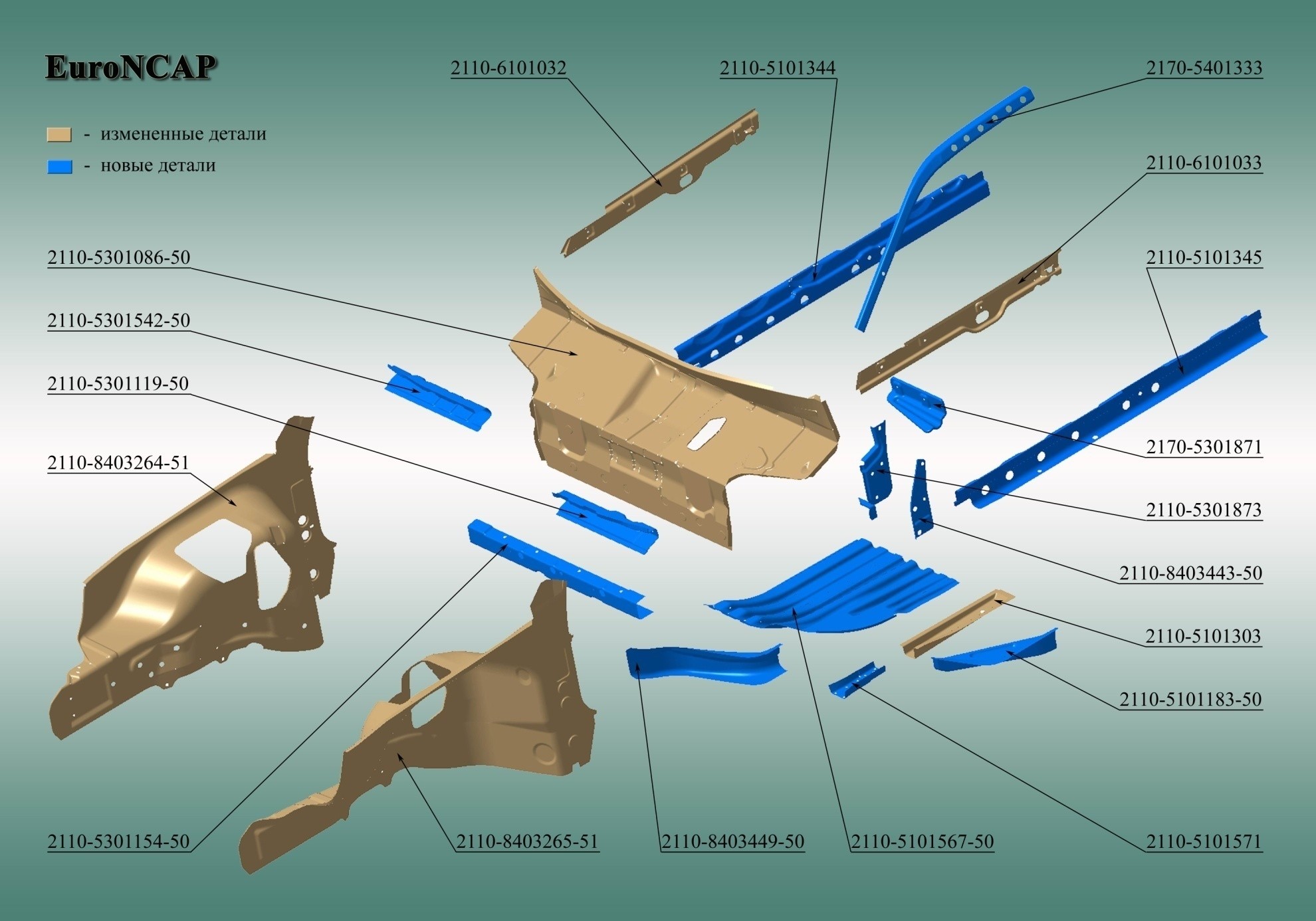

Усиленные части кузова

Усиленные части кузова

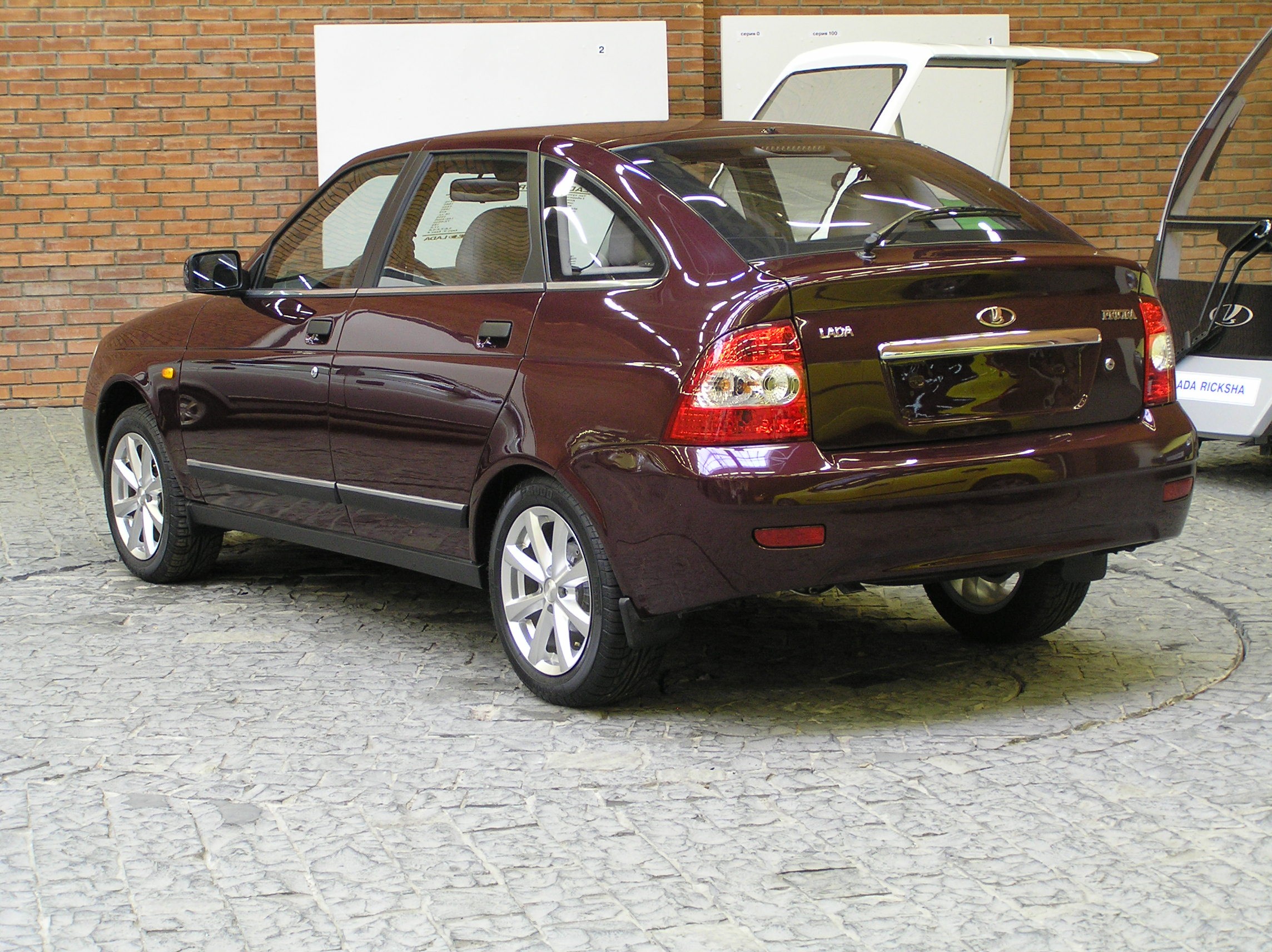

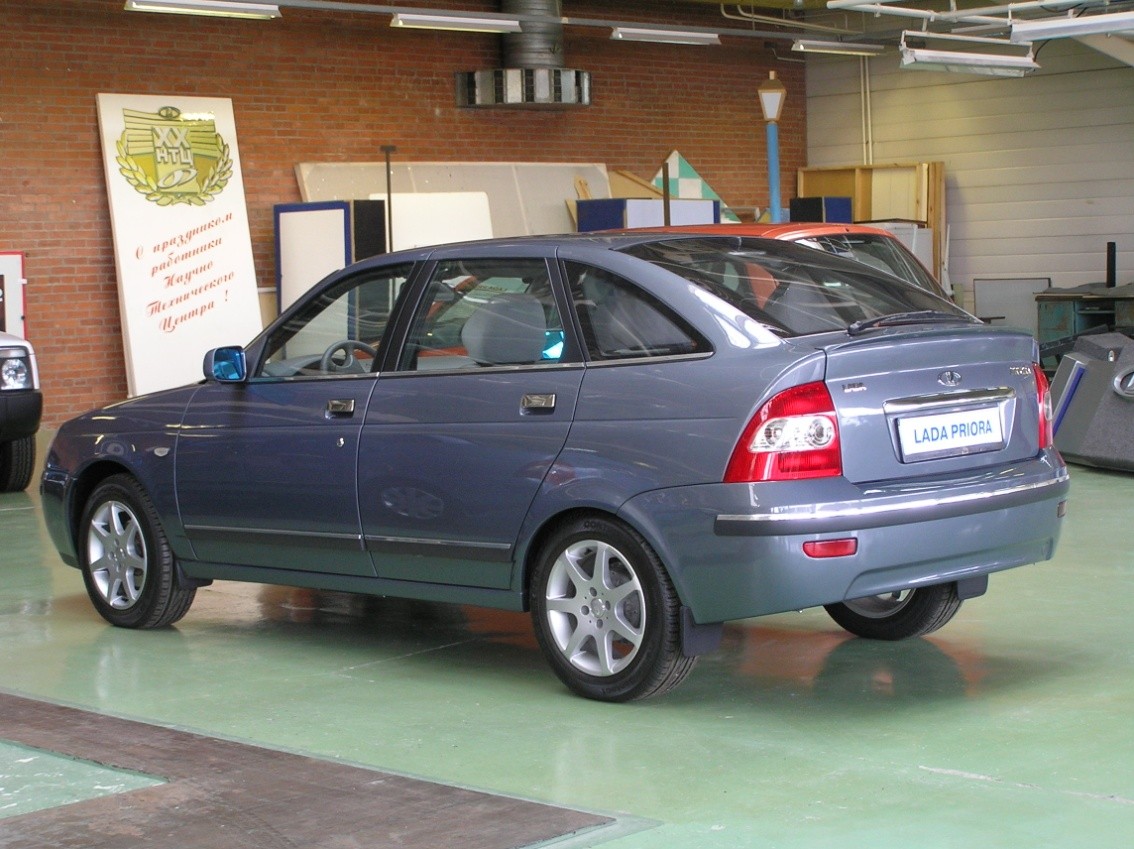

ВАЗ-2172

ВАЗ-2172ВАЗ-2172 рисунок 2

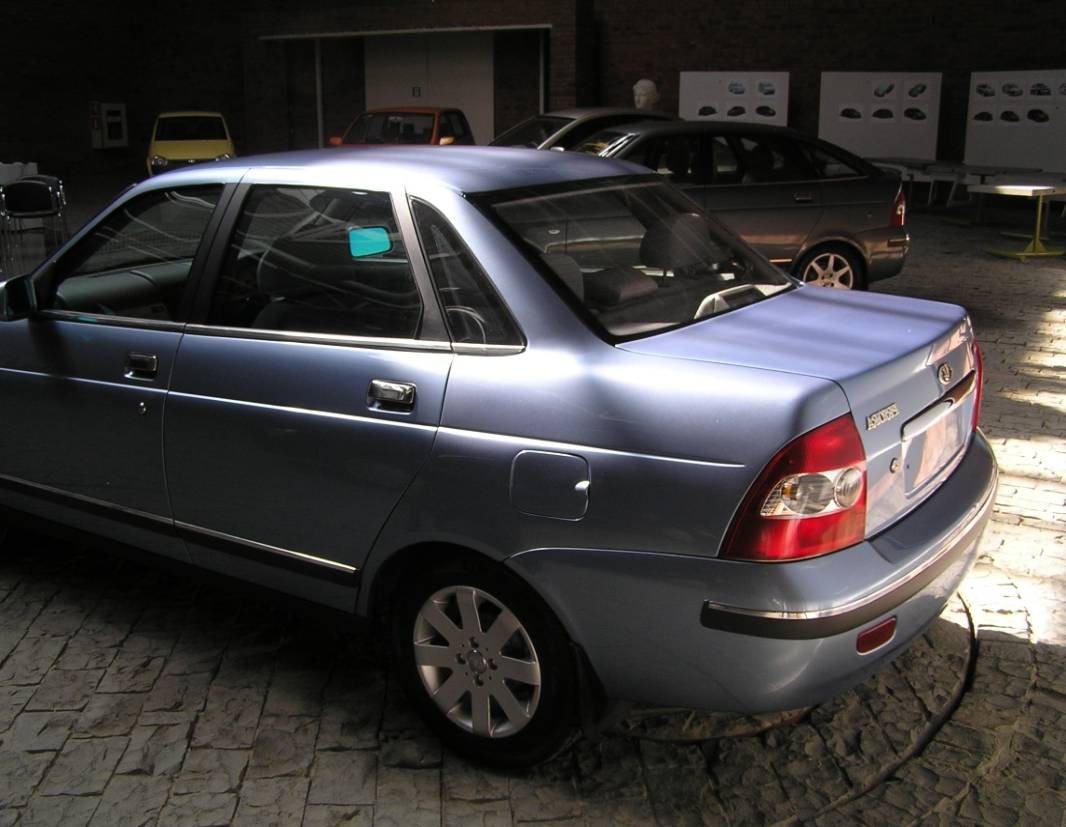

ВАЗ-2170

ВАЗ-2170

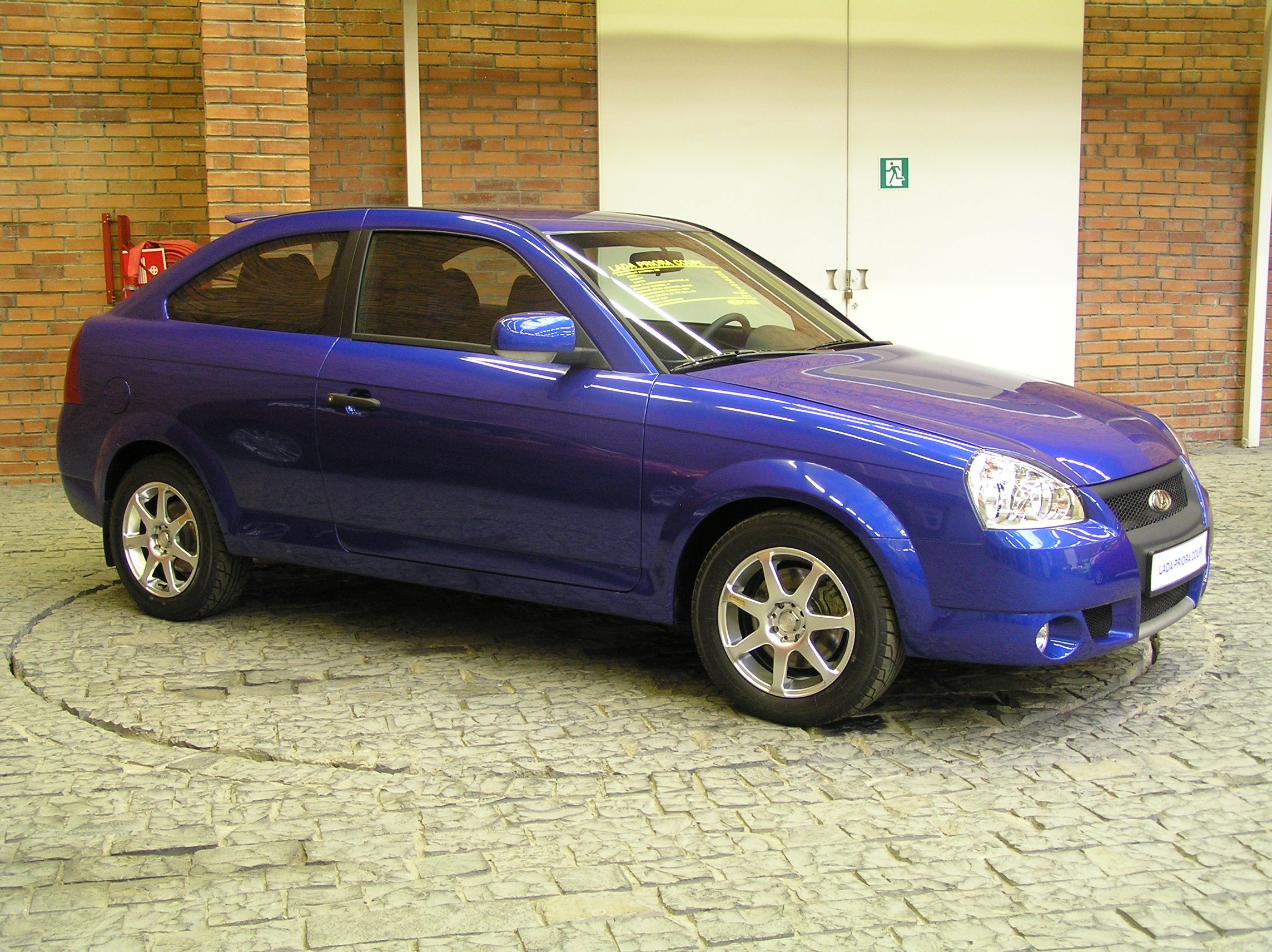

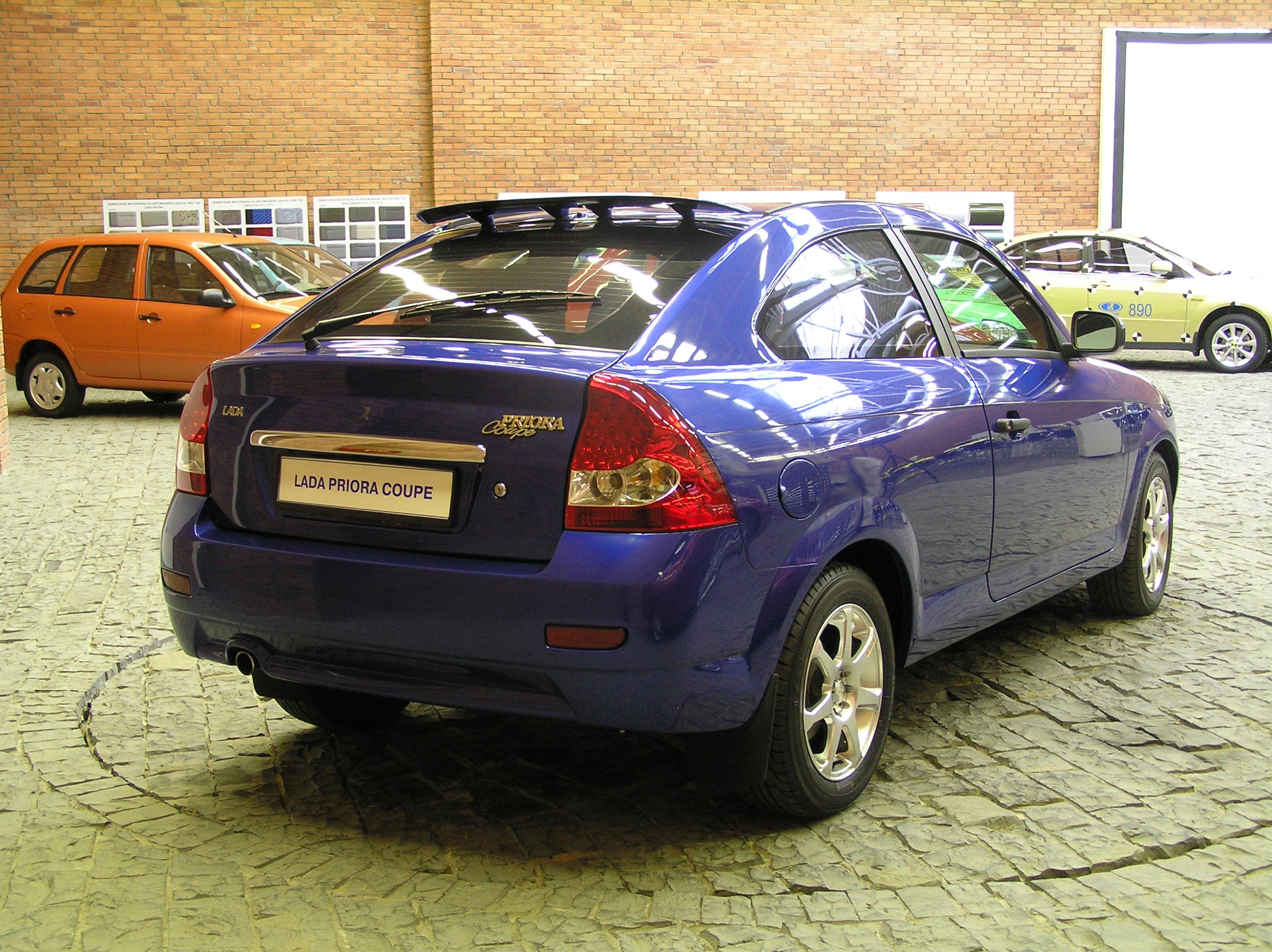

Концепт ВАЗ-21726

Концепт ВАЗ-21726 рисунок 2Концепт ВАЗ-21726
Габаритные размеры Лада Приора ВАЗ-2170, ВАЗ-2171, ВАЗ-2172 (dimensions Lada Priora)

Основные технические характеристики (General technical specifications Lada Priora) Лада Приора ВАЗ-2172 2012 с хэтчбек 21114 1.6 литра

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4210
2 Ширина (без/с зеркалами) / Width 1680/1890
3 Высота (загружен/пустой) / Height 1435
4 Колёсная база / Wheelbase 2492
5 Дорожный просвет (клиренс) / Ground clearance 135
6 Снаряжённая масса / Total (curb) weight 1088
Полная масса / Gross (max.) weight 1578
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, 21114
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 8V, SOHC с верхним расположением одного распредвала
9 Диаметр цилиндра / Bore 82.0 мм
10 Ход поршня / Stroke 75.6 мм
11 Объём / Engine displacement 1597 см³
12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива
Атмосферный
13 Степень сжатия / Compression ratio 9.5:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 59.5 кВт (81 л.с.) при 5200 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 122 Нм при 2500 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Особенности конструкции кузова автомобиля «Лада Приора»
  • Бензиновые двигатели: ВАЗ-21114 8-клапанный 1.6 л (1598 см³) 81 л.с./59.5 кВт и ВАЗ-21126 16-клапанный 1.6 л (1598 см³) 97.9 л.с./72 кВт
  • Выпуск с 2007 года
  • Серия: «АВТОВАЗ»
  • Год издания: 2007
  • Автор: Коллектив авторов
  • Издательство: «ИТЦ АВТО»
  • Формат: PDF
  • Страниц в книге: 20
  • Размер: 45.19 МБ
  • Язык: Русский
  • Количество электросхем: 0
