ВАЗ-2101 и ВАЗ-2102 общая информация

Автомобиль малого класса ВАЗ-2101 типа седан оснащен двигателем мод. 2101 рабочим объемом 1,2 л, мощностью 58,7 л.с., расположенным впереди вдоль продольной оси автомобиля. Производство ВАЗ-2101 началось в 1969 г на Волжском автомобильном заводе в г. Тольятти. Как известно, прототипом этой первой модели автомобилей ВАЗ был итальянский автомобиль FIAT 124, выпущенный концерном FIAT в 1966 г. и признанный тогда лучшим автомобилем года. В 1970 г. началось производство автомобилей ВАЗ-2102 с кузовом универсал. В автомобилях ВАЗ-2101 удалось достигнуть удачного сочетания конструкторского и производственного опыта компании FIAT с опытом, накопленным отечественным автомобилестроением, в области эксплуатации автомобилей в суровых климатических и дорожных условиях России.

Автомобили предназначены для эксплуатации на дорогах с усовершенствованным покрытием в различных климатических условиях. Все автомобили оснащены цельнометаллическим четырехдверным кузовом седан модель 2101 несущей конструкции. На автомобили устанавливали бензиновые карбюраторные двигатели и четырехступенчатые коробки передач. Передняя подвеска независимая пружинная, задняя - зависимая пружинная. Тормозная система двухконтурная, с дисковыми тормозами на передних колесах и барабанными - на задних. На все автомобили монтировали диагональные или радиальные камерные шины. На рулевой колонке установлено противоугонное устройство, встроенное в выключатель (замок) зажигания.

Семейство легковых автомобилей ВАЗ-2101 включает следующие основные модификации:
ВАЗ-21011 - отличается кузовом с улучшенными динамическими характеристиками и двигателем мод. ВАЗ-21011 рабочим объемом 1,3 л, мощностью 63,7 л.с.;
BA3-21013 - с двигателем рабочим объемом 1,2 л;
ВАЗ-2102 - грузопассажирский автомобиль с закрытым пятидверным кузовом типа универсал, с двигателем рабочим объемом 1,2 л;
ВАЗ-21021 - с двигателем рабочим объемом 1,3 л;
BA3-21023 - с двигателем рабочим объемом 1,45 л.
Габаритные размеры автомобилей показаны на рис. 1.1-1.3.

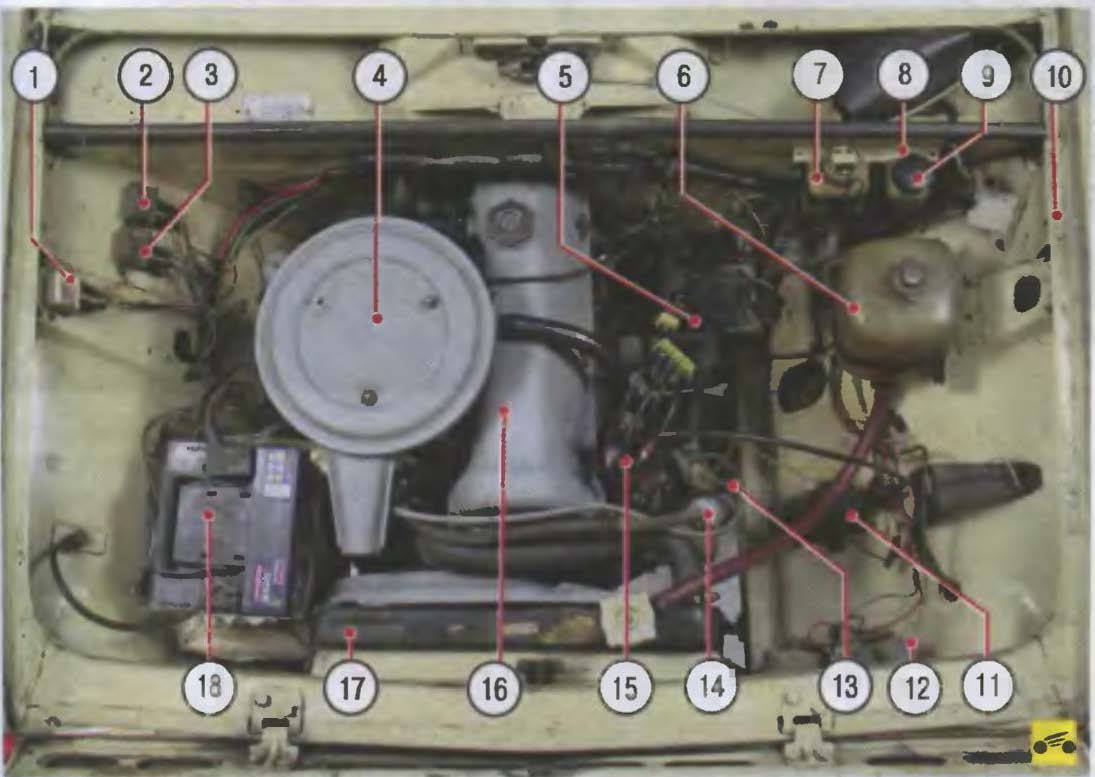

Подкапотное пространство ВАЗ-2101
Подкапотное пространство ВАЗ-2101
1 - реле сигнализатора заряда аккумуляторной батареи;
2 - реле включения дальнего света фар;
3 _ реле включения ближнего света фар;
4 - воздушный фильтр системы питания двигателя;
5 ~ рулевой механизм;
6 - расширительный бачок системы охлаждения двигателя;
7 - бачок гидропривода тормозов;
8 - моторедуктор очистителя ветрового стекла;
9 - бачок гидропривода выключения сцепления;
10 - регулятор напряжения;
11 - катушка зажигания;
12 - звуковой сигнал;
13 - топливный насос;
14 - топливный фильтр;
15 - распределитель системы зажигания;
16 - двигатель;
17 - радиатор системы охлаждения двигателя;
18 - аккумуляторная батарея.

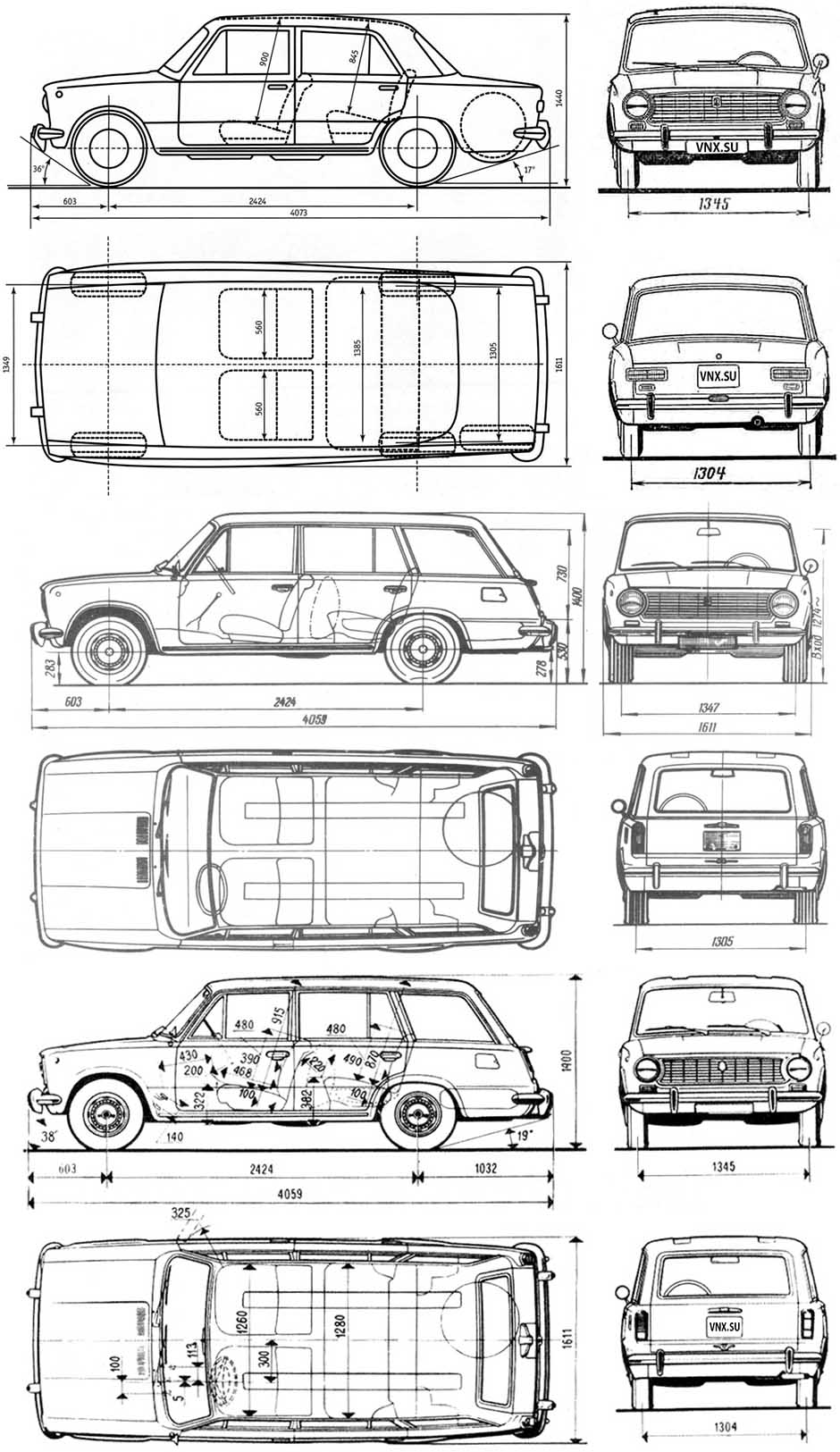

Габаритные размеры ВАЗ-2101, ВАЗ-2102 1969-1982 (dimensions LADA-2101, LADA-2102)

Основные технические характеристики (General technical specifications) ВАЗ-2101 1972 год с мотором 2101 1.2 литра

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4043
2 Ширина (без/с зеркалами) / Width 1611
3 Высота (загружен/пустой) / Height 1382/1440
4 Колёсная база / Wheelbase 2424
5 Дорожный просвет (клиренс) / Ground clearance 155
6 Снаряжённая масса / Total (curb) weight 955
Полная масса / Gross (max.) weight 1355
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, 2101
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 8V, SOHC с верхним расположением одного распредвала
9 Диаметр цилиндра / Bore 76.0 мм
10 Ход поршня / Stroke 66.0 мм
11 Объём / Engine displacement 1198 см³
12 Система питания / Fuel supply, Aspiration Карбюратор
Атмосферный
13 Степень сжатия / Compression ratio 8.5:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 43,2 кВт (58,7 л.с.) при 5600 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 89 Нм при 3400 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 4 четырёхступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: ВАЗ-2101, ВАЗ-2102 Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях
  • Бензиновые двигатели: ВАЗ-2101 (1,2 л) ВАЗ-21011 (1,3 л) ВАЗ-2103 (1,5 л)
  • Выпуск с 1969 года
  • Серия: «Ремонт без проблем»
  • Год издания: 2008
  • Автор: Коллектив авторов
  • Издательство: «Ассоциация независимых издателей»
  • Формат: PDF
  • Страниц в книге: 210
  • Размер: 140.13 МБ
  • Язык: Русский
  • Количество электросхем: 8
