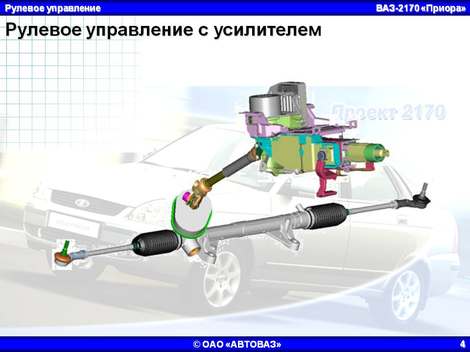

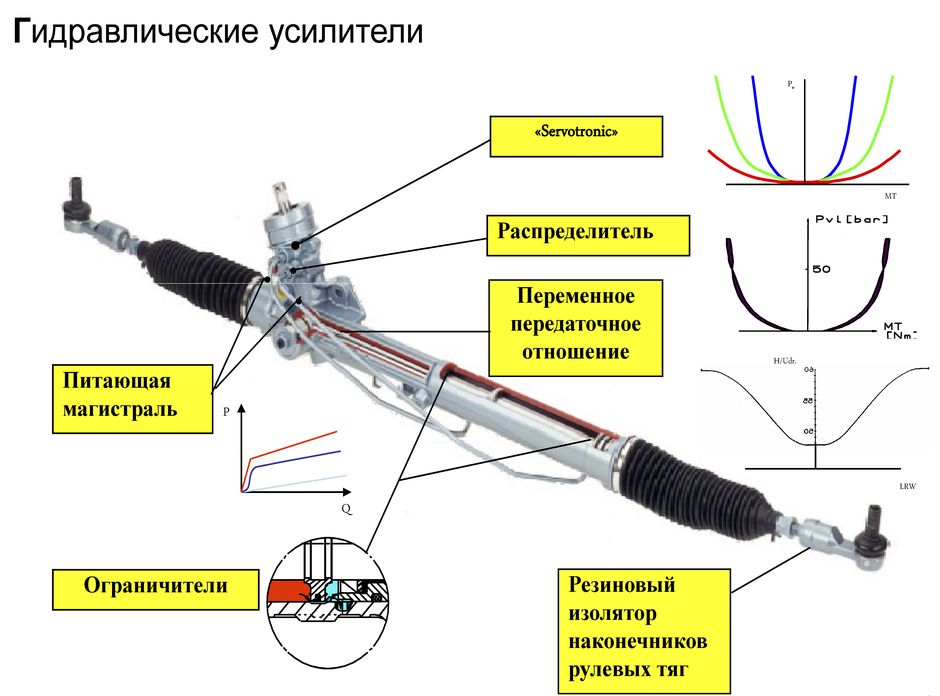

Рулевое управление с усилителем

Рулевое управление с усилителем

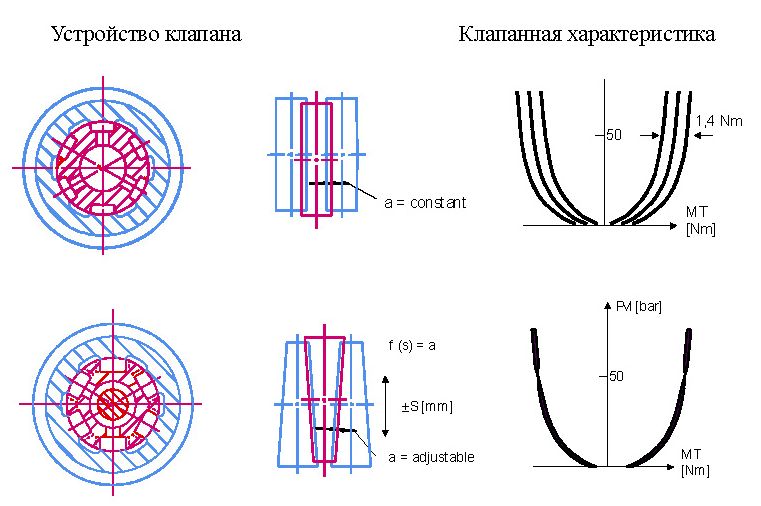

Устройство клапана, Клапанная характеристика

Устройство клапана, Клапанная характеристика

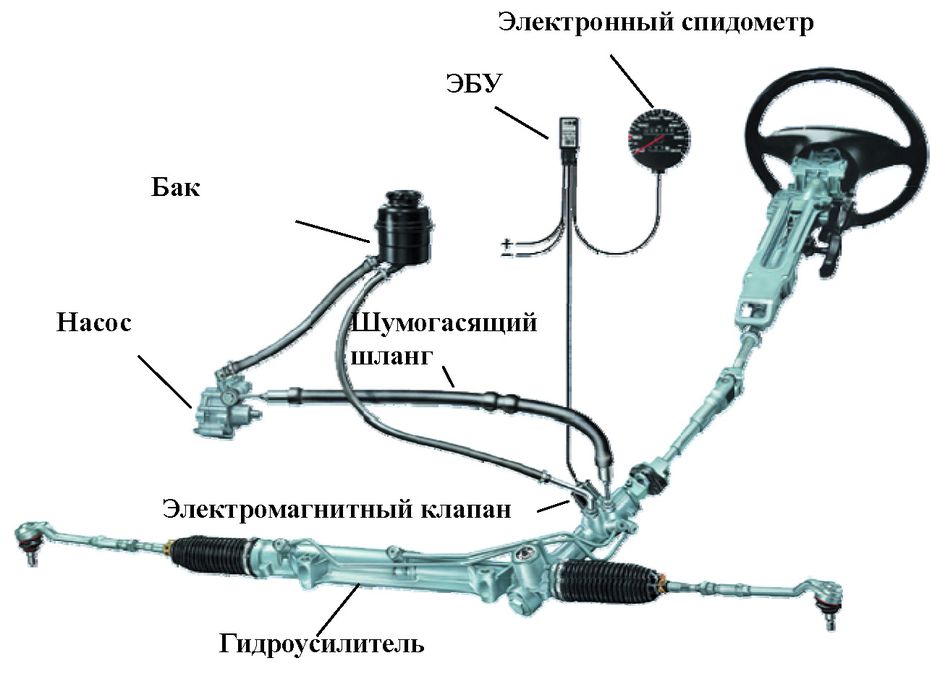

Насос, Шумогасящий шланг, Электромагнитный клапан, Гидроусилитель

Насос, Шумогасящий шланг, Электромагнитный клапан, Гидроусилитель

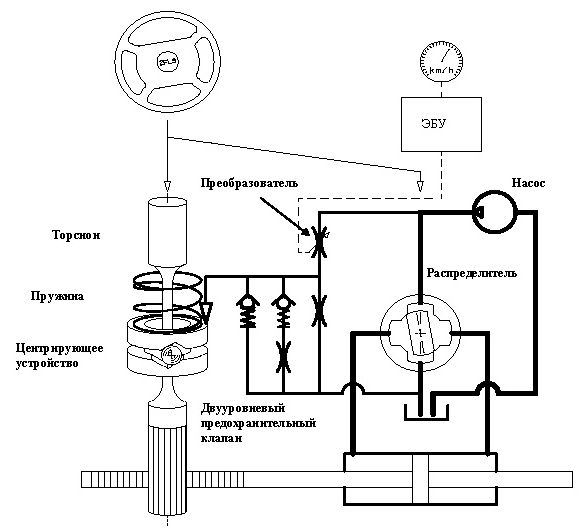

Двухуровневый предохранительный клапан

Двууровневый предохранительный клапан

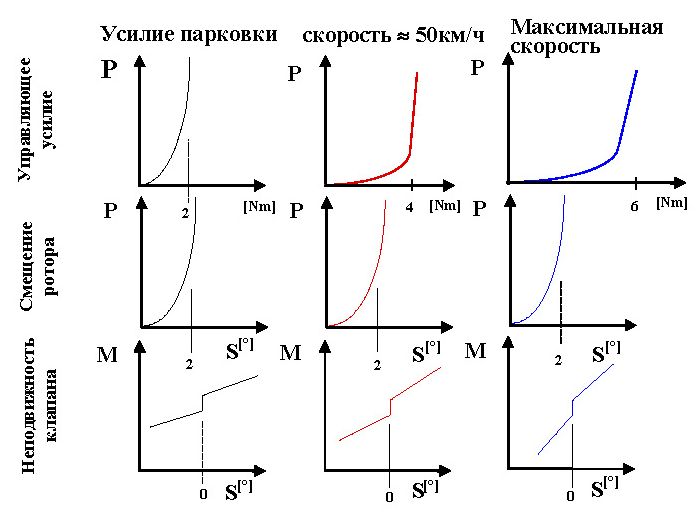

График Усилие парковки

График Усилие парковки

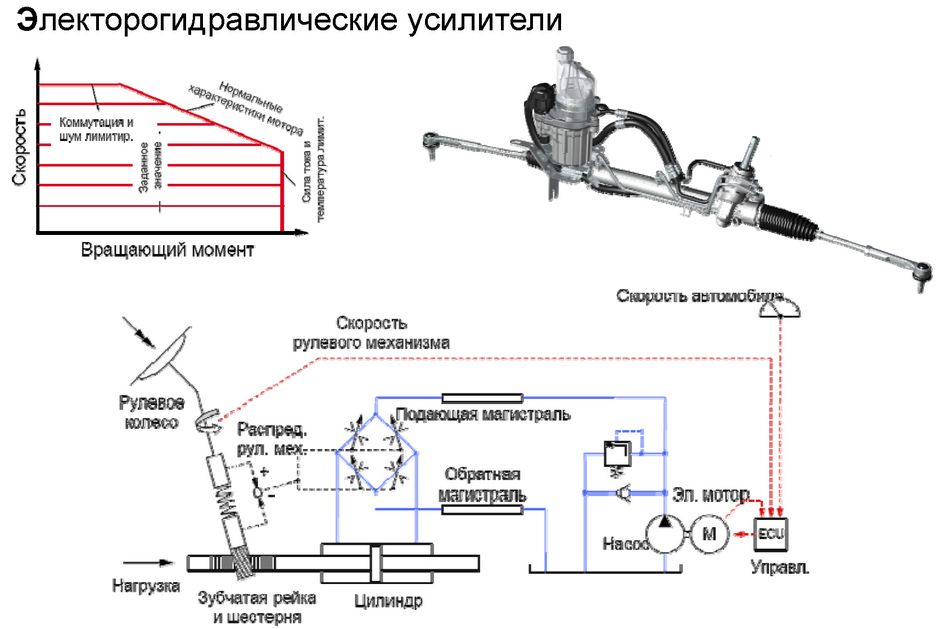

Электрогидравлические усилители

Электорогидравлические усилители

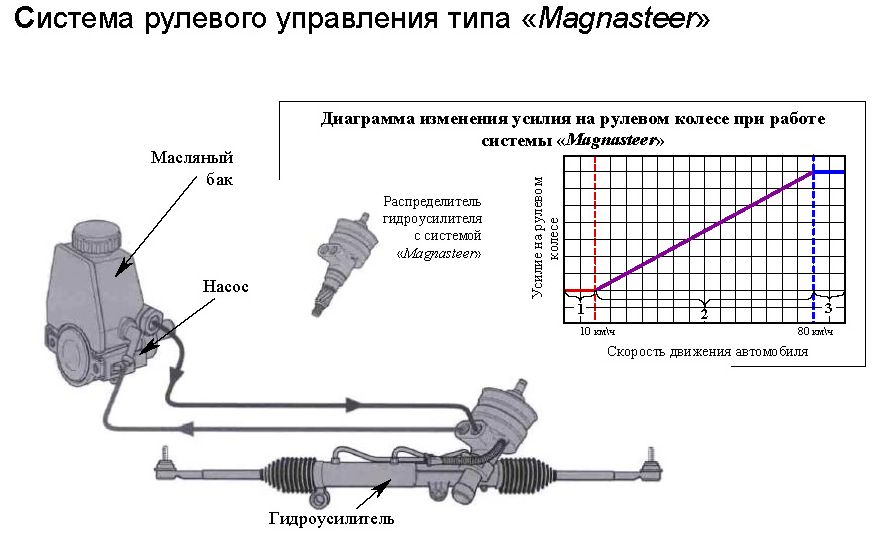

Диаграмма изменения усилия на рулевом колесе при работе системы «Magnasteer»

Диаграмма изменения усилия на рулевом колесе при работе системы «Magnasteer»

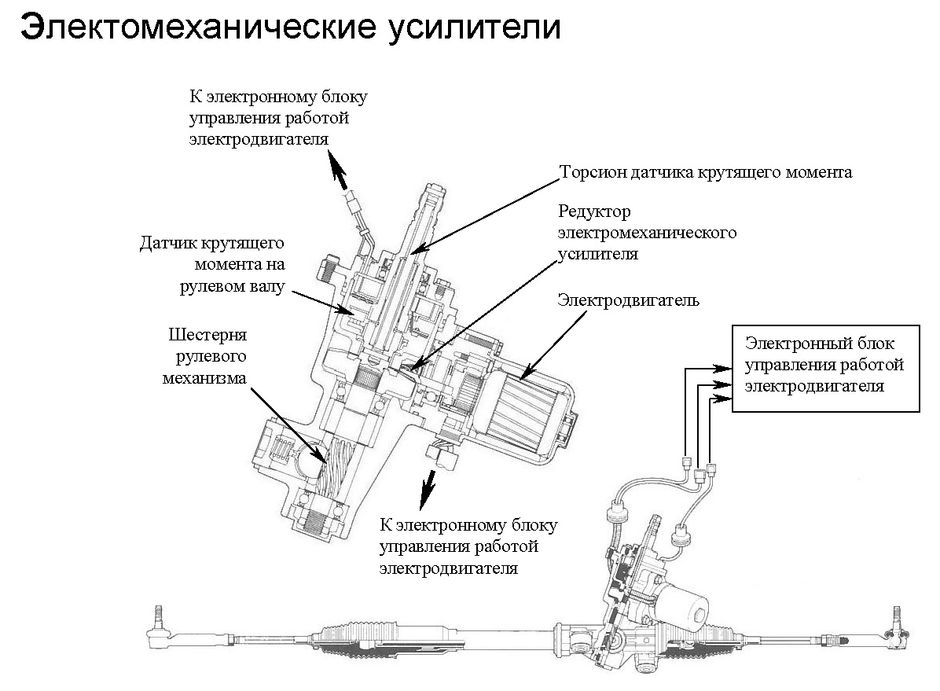

Электромеханические усилители

Электомеханические усилители

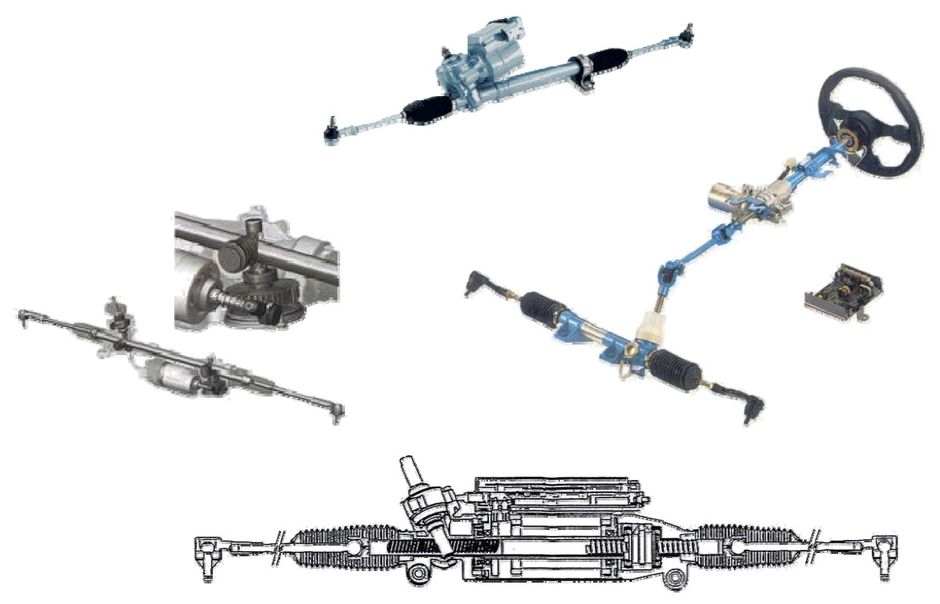

Редуктор электромеханического усилителя

Редуктор электромеханического усилителя

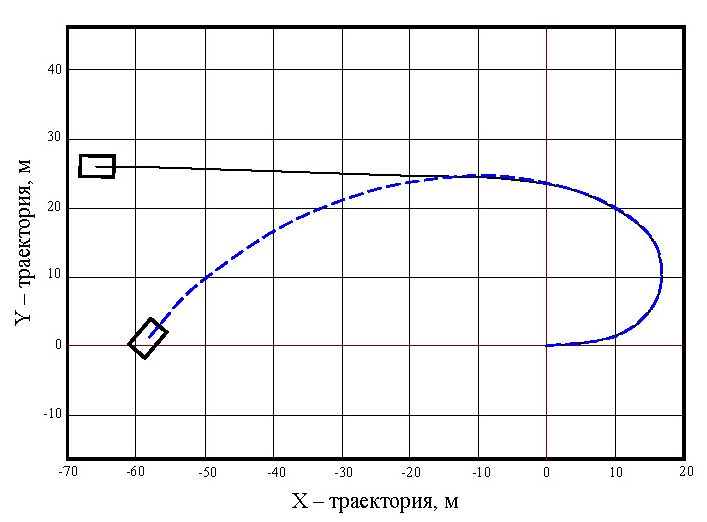

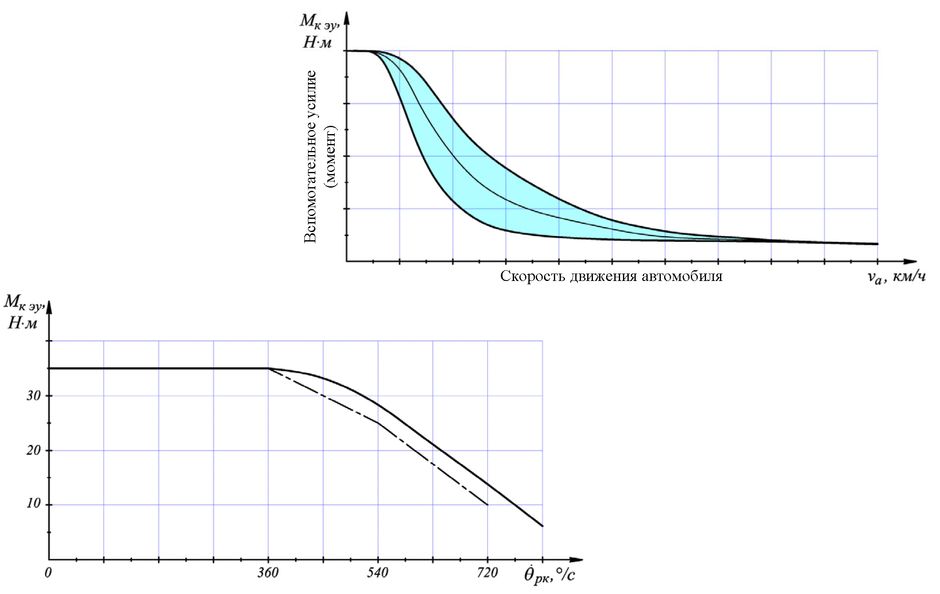

График Вспомогательного усилия (момент)

График Вспомогательного усилия (момент)

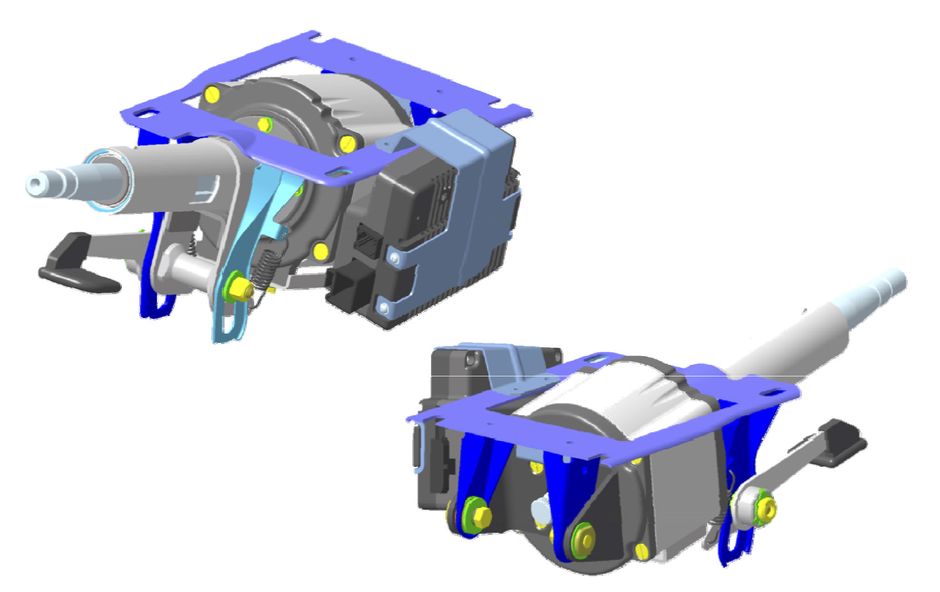

Особенности электромеханического
усилителя рулевого управления

Особенности электромеханического усилителя рулевого управления

Преимущества электромеханических усилителей а/м «Priora»


Преимущества электромеханических усилителей а/м «Priora»

Модульность конструкции
Установка Высокий КПД по сравнению с редукторными на рулевом валу позволяет применить стандартный рулевой механизм электромеханическими усилителя
Простота диагностики по сравнению с гидроусилителями
Реализация оптимального для водителя усилия при маневрировании на различных скоростях движения
Экономия топлива на 7% по сравнению с применением на автомобиле гидроусилителя
Повышение безопасности движения автомобиля
Низкий уровень усилия на рулевом колесе при неисправном усилителе

 Рулевой механизм

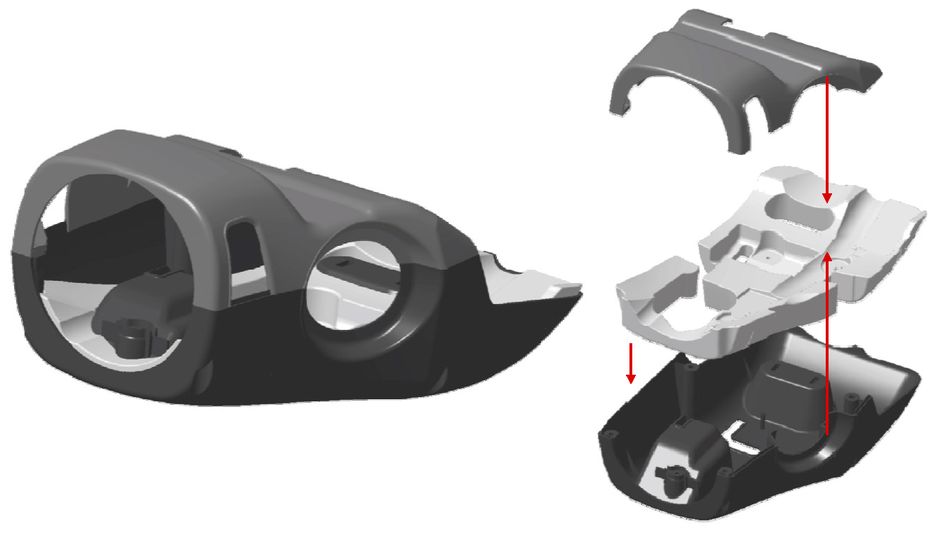

Кожухи рулевого вала

Кожухи рулевого вала LADA 2170

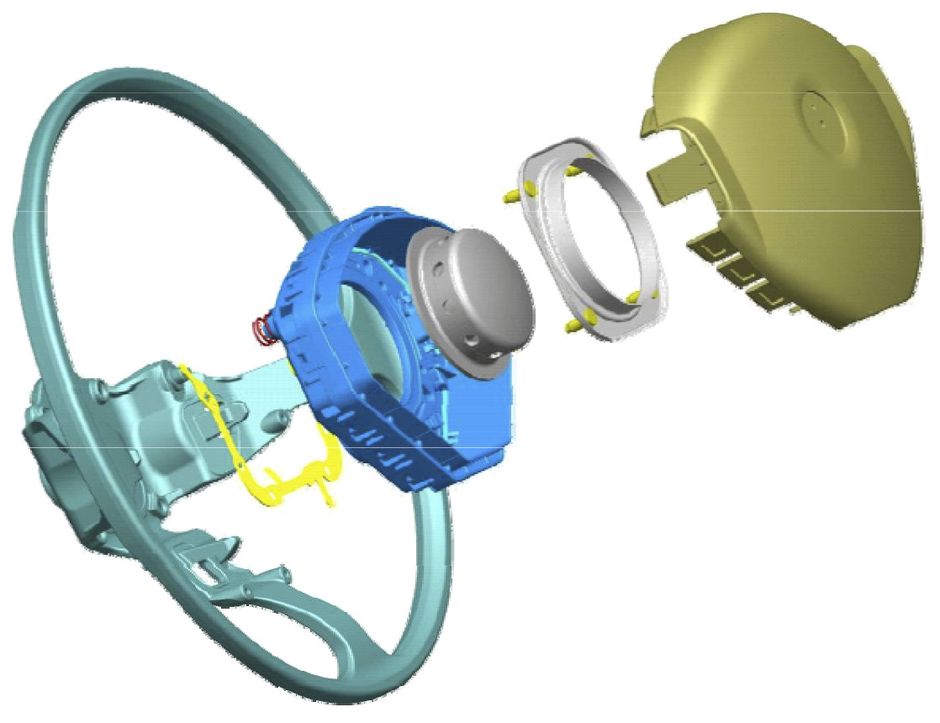

Рулевое колесо

Рулевое колесо

Установка рулевого колеса LADA 2170

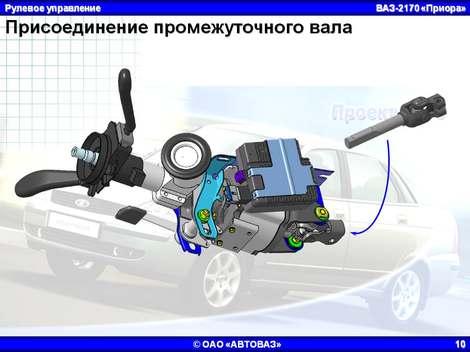

Присоединение промежуточного вала

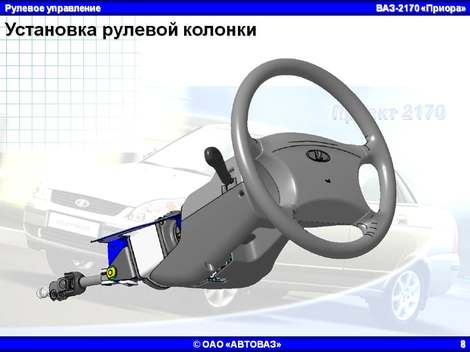

Установка рулевой колонки
Присоединение промежуточного валаУстановка рулевой колонки

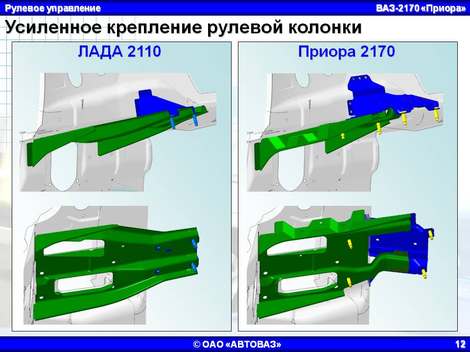

Усиленное крепление рулевой колонки

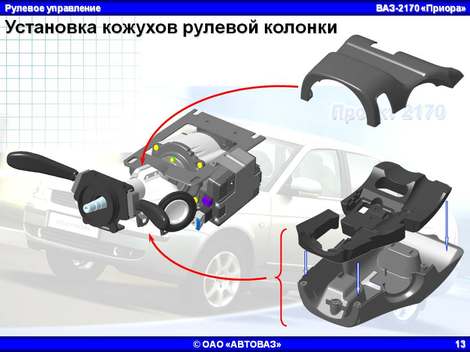

Установка кожухов рулевой колонки
Усиленное крепление рулевой колонкиУстановка кожухов рулевой колонки

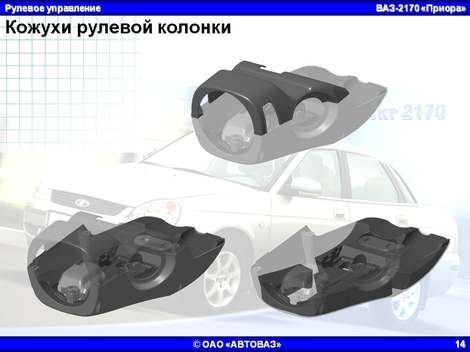

Кожухи рулевой колонки

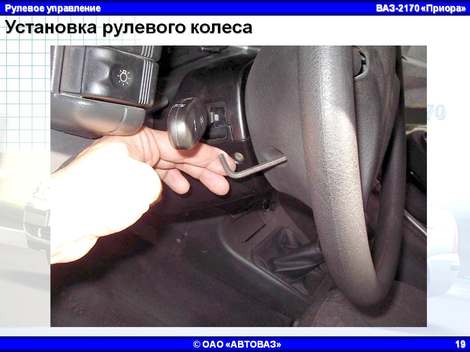

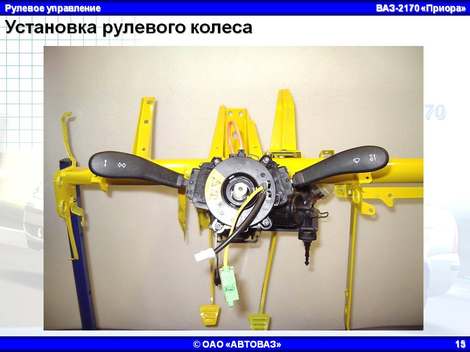

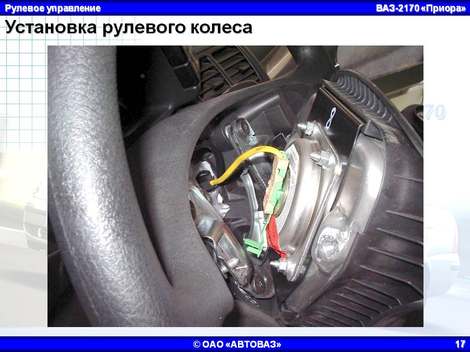

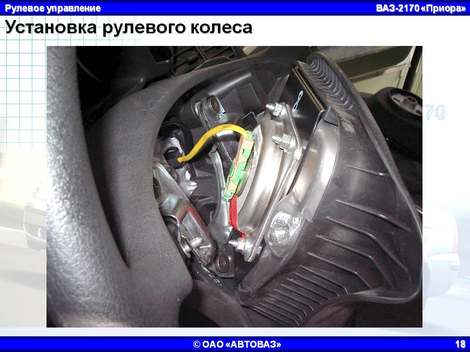

Установка рулевого колеса
Кожухи рулевой колонкиУстановка рулевого колеса

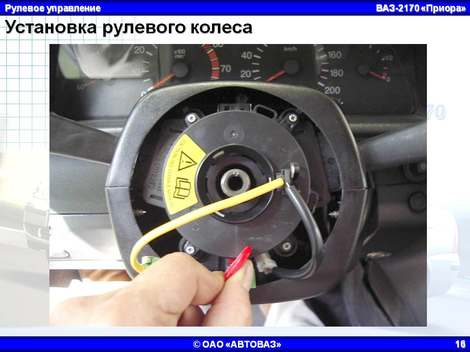

Установка рулевого колеса
Установка рулевого колеса
Установка рулевого колеса 3Установка рулевого колеса 3
Установка рулевого колеса
Установка рулевого колеса
Присоединение промежуточного валаУстановка рулевой колонки

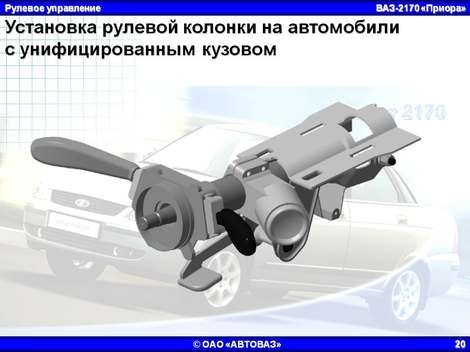

Установка рулевой колонки на автомобили с унифицированным кузовом ВАЗ-2170

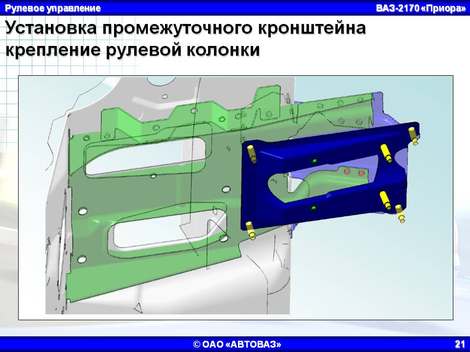

Установка промежуточного кронштейна крепление рулевой колонки «Лада Приора»
Установка рулевой колонки на автомобили с унифицированным кузовомУстановка промежуточного кронштейна крепление рулевой колонки

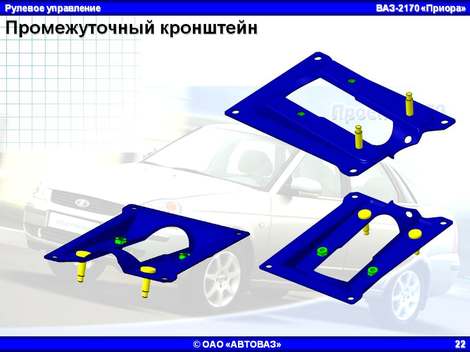

Промежуточный кронштейн
Рулевое управление с усилителем
Промежуточный кронштейнРулевое управление с усилителем

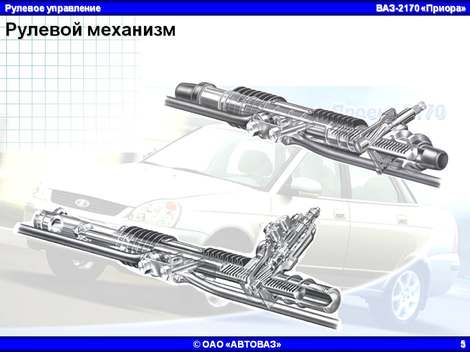

Рулевой механизм

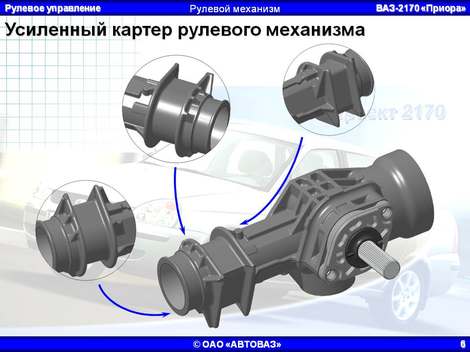

Усиленный картер рулевого механизм
Рулевой механизмУсиленный картер рулевого механизм

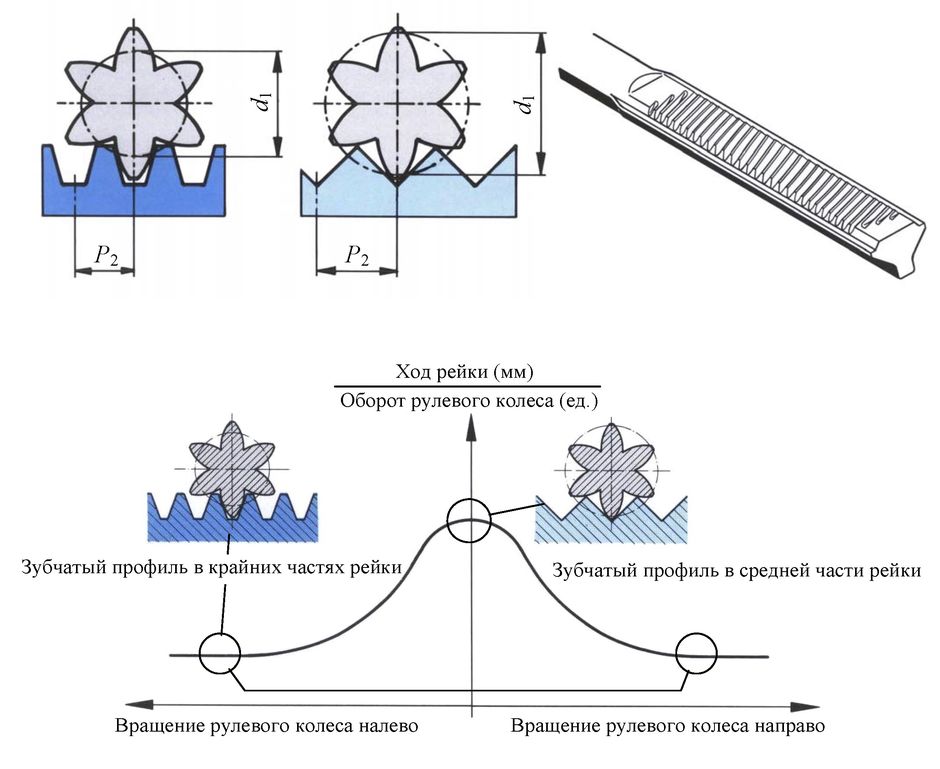

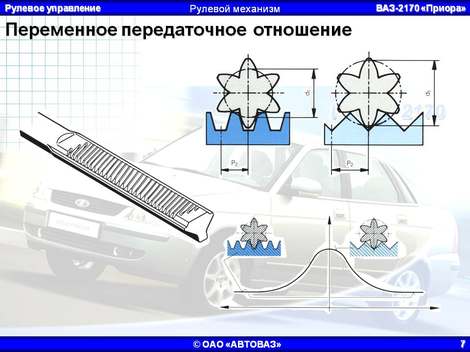

Переменное передаточное отношение

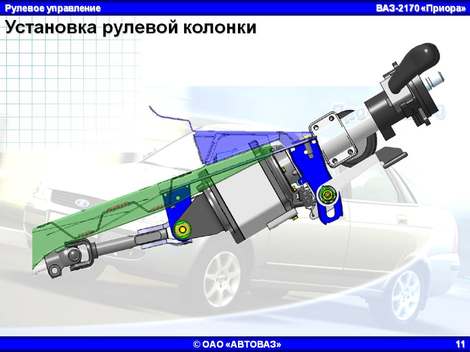

Установка рулевой колонки
Переменное передаточное отношениеУстановка рулевой колонки

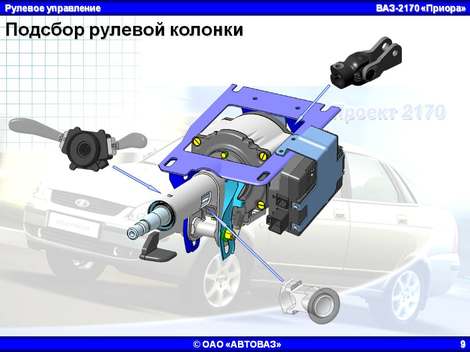

Подсбор рулевой колонки
Подсбор рулевой колонки


Видео Lada Priora установка электромеханического усилителя руля и как снять руль ВАЗ-2170

Краткие технические характеристики автомобилей семейства LADA-2170

Тип кузова автомобиля «седан» «универсал» «хэтчбек»
Количество мест, включая место водителя 5
Масса снаряженного автомобиля, кг 1088
Полная масса автомобиля, кг 1578 1593 1578
Допустимая полная масса буксируемого прицепа, кг: с тормозами 800
без тормозов 500
Масса груза, перевозимого в багажнике, кг, не более: при 5 чел. 50 50 65
при 2 чел. (при сложенных задних сиденьях) 275 325 325
Габаритные размеры, мм:
Длина 4350 4330 4240
Ширина (без наружных зеркал) 1680
Высота (по нижнему радиусу диска) 1420 1480 1435
Колёсная база 2492
Колея спереди 1410
Колея сзади 1380
Расстояние от плоскости дороги, мм:
До картера двигателя 170
До картера сцепления 165
Максимальная скорость движения, км/ч, не менее 183
Время разгона с места до 100 км/ч, с не более 11,5
Наименьший радиус поворота колеса, м, не более 5,2
Внешний габаритный радиус поворота автомобиля, м, не более 5,8
Емкость топливного бака, л 43
Двигатель
Тип Бензиновый, 4-х тактный
Модель 21126
Количество клапанов 16
Рабочий объем 1597 см³
Диаметр цилиндра 82,0 мм
Ход поршня 75,6 мм
Максимальная мощность, при частоте коленчатого вала - 5600 мин-1 72 кВт
Максимальный крутящий момент,при частоте коленчатого вала - 4000 мин-1 145 Нм
Бензин с октановым числом 95
Нормы токсичности EURO-3, EURO-4
Сцепление сухое, однодисковое. Привод выключения сцепления - тросовый
Коробка передач пятиступенчатая, синхронизаторы на передачах переднего хода
Передняя подвеска передняя подвеска независимая с телескопическими амортизационными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами, с растяжками и стабилизатором поперечной устойчивости
Задняя подвеска независимая, с телескопическими гидравлическими амортизаторами двухстороннего действия с продольными рычагами, сопряженными между собой приварным соединителем
Колеса стальные штампосварные или литые из легкого сплава. Размер обода 5J-14H2. Допускается установка обода с размерностью 5,5J-14H2 или 6J-14H2
Шины Радиальные. Размерность шин - 175/65R14или 185/60R14
Рулевое управление травмобезопасное с электромеханическим усилителем и регулировкой угла наклона рулевой колонки
Рулевой механизм типа шестерня-рейка переменным передаточным отношением
Тормозная система передние тормоза дисковые с вентилируемыми тормозными дисками, задние - барабанные с самоустанавливающимися колодками и автоматическим регулированием зазора между колодками и барабанами
Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес
Электрооборудование система однопроводная, отрицательный полюс источника тока соединен с металлом кузова автомобиля. Номинальное напряжение 12 В. Система зажигания - с бесконтактным управлением контроллером электронной системы управления двигателем
Аккумуляторная батарея номинальной емкостью 55 А.ч.
Кузов цельнометаллический, несущий, спереди и сзади защищен энергопоглащающими бамперами

Заправочные объемы, л

Топливный бак 43
Система смазки двигателя 3,5
Система охлаждения двигателя и отопления салона 7,84
Коробка передач 3,1
Система гидропривода тормозов 0,55
Бачок омывателя ветрового стекла 4,5

* Информация подготовлена на основании «Технического задания на семейство автомобилей LADA–2170», утвержденного Генеральным директором ОАО «АВТОВАЗ» 20.06.06 г.

Габаритные размеры Лада Приора ВАЗ-2170, ВАЗ-2171, ВАЗ-2172 (dimensions Lada Priora)

Основные технические характеристики (General technical specifications Lada Priora) Лада Приора ВАЗ-2170 седан 2007 с мотором 21114 1.6 литра

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4350
2 Ширина (без/с зеркалами) / Width 1680/1890
3 Высота (загружен/пустой) / Height 1420
4 Колёсная база / Wheelbase 2492
5 Дорожный просвет (клиренс) / Ground clearance 135
6 Снаряжённая масса / Total (curb) weight 1088
Полная масса / Gross (max.) weight 1578
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, 21114
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 8V, SOHC с верхним расположением одного распредвала
9 Диаметр цилиндра / Bore 82.0 мм
10 Ход поршня / Stroke 75.6 мм
11 Объём / Engine displacement 1597 см³
12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива
Атмосферный
13 Степень сжатия / Compression ratio 9.5:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 59.5 кВт (81 л.с.) при 5200 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 122 Нм при 2500 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода
