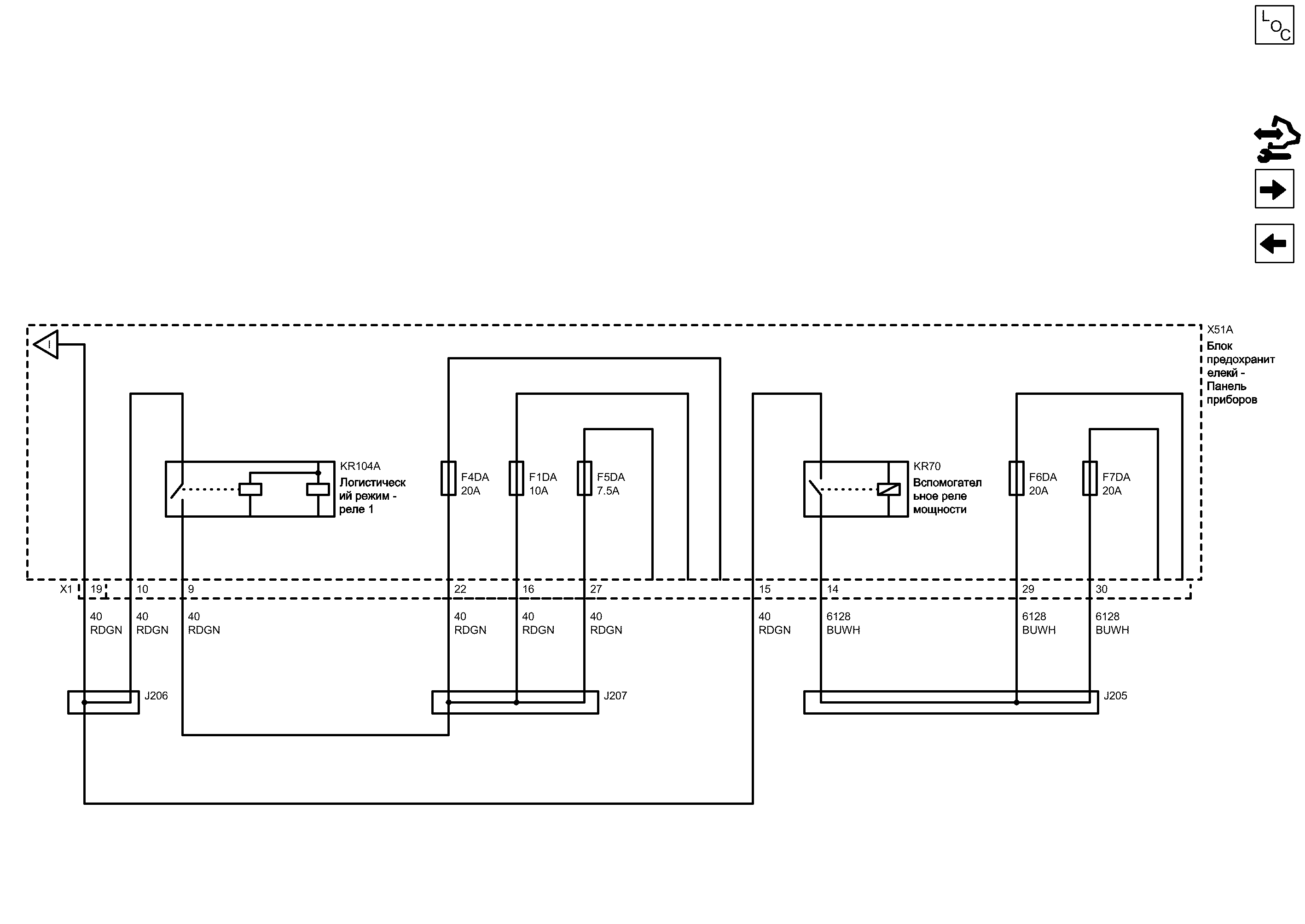

Шина b+ IEC (2 из 3)


            |                         |


Display graphic

Display graphic

Компоненты
f1daПредохранительf7daПредохранитель
f4daПредохранительkr70Вспомогательное реле мощности
f5daПредохранительkr104aЛогистический режим - реле 1
f6daПредохранительx51aБлок предохранителекй - Панель приборов
Разъемы
j205Жгут проводов панели приборовj207Жгут проводов панели приборов
j206Жгут проводов панели приборовx51a (x1)Блок предохранителекй - Панель приборов x1
Цветовые коды
buwhСиний-БелыйrdgnКрасный-Зеленый
I

I
14
29
Команда освобгждения для двигателя освобождения заднего замка
BUWH Синий-Белый
X1 Блок предохранителекй - Панель приборов X1
19
10
Положительное напряжение аккумуляторной батареи
RDGN Красный-Зеленый
RDGN Красный-Зеленый
9
Положительное напряжение аккумуляторной батареи
RDGN Красный-Зеленый
RDGN Красный-Зеленый
RDGN Красный-Зеленый
F4DA Предохранитель
F1DA Предохранитель
RDGN Красный-Зеленый
22
16
15
F6DA Предохранитель
F7DA Предохранитель
30
F5DA Предохранитель
27
RDGN Красный-Зеленый
BUWH Синий-Белый
BUWH Синий-Белый
KR70 Вспомогательное реле мощности
J207 Жгут проводов панели приборов
J205 Жгут проводов панели приборов
KR104A Логистический режим - реле 1
X51A Блок предохранителекй - Панель приборов

Расположение деталей (узлов) Трехмерная схема жгутов
Электрическая схема Система облегчения парковки Контакт 27
Электрическая схема Система облегчения парковки Контакт 9
Электрическая схема Дисплей информационно-развлекательной системы Äèñïëåé èíôîðìàöèîííî-ðàçâëåêàòåëüíîé ñèñòåìû, öâåòíîé èíôîðìàöèîííûé äèñïëåé (CID) 7'', OVGA Контакт 27 - 1
Электрическая схема Дисплей информационно-развлекательной системы Äèñïëåé èíôîðìàöèîííî-ðàçâëåêàòåëüíîé ñèñòåìû, öâåòíîé èíôîðìàöèîííûé äèñïëåé (CID) 7'', OVGA Контакт 27 - 2
Электрическая схема Дисплей информационно-развлекательной системы Äèñïëåé èíôîðìàöèîííî-ðàçâëåêàòåëüíîé ñèñòåìû, öâåòíîé èíôîðìàöèîííûé äèñïëåé (CID) 7'', OVGA Контакт 9 - 1
Электрическая схема Дисплей информационно-развлекательной системы Äèñïëåé èíôîðìàöèîííî-ðàçâëåêàòåëüíîé ñèñòåìû, öâåòíîé èíôîðìàöèîííûé äèñïëåé (CID) 7'', OVGA Контакт 9 - 2
Электрическая схема Дисплей информационно-развлекательной системы ГРАФИЧЕСКИЙ ИНФОРМАЦИОННЫЙ ДИСПЛЕЙ (GID), ВАР. 1. ИЛИ ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНЫЙ ДИСПЛЕЙ, ВРЕМЯ, ВНЕШН. ТЕМПЕРАТУРА, АУДИОСИСТЕМА Контакт 27
Электрическая схема Дисплей информационно-развлекательной системы ГРАФИЧЕСКИЙ ИНФОРМАЦИОННЫЙ ДИСПЛЕЙ (GID), ВАР. 1. ИЛИ ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНЫЙ ДИСПЛЕЙ, ВРЕМЯ, ВНЕШН. ТЕМПЕРАТУРА, АУДИОСИСТЕМА Контакт 9
Электрическая схема Питание, масса и последовательные данные Контакт 22
Электрическая схема Питание, масса и последовательные данные Контакт 9
Электрическая схема Прикуриватель и точки присоединения устройств-потребителей постоянного тока Контакт 14
Электрическая схема Прикуриватель и точки присоединения устройств-потребителей постоянного тока Контакт 29
Электрическая схема Прикуриватель и точки присоединения устройств-потребителей постоянного тока Контакт 30
Электрическая схема Противоугонная сигнализация Контакт 27
Электрическая схема Противоугонная сигнализация Контакт 9
J206 Жгут проводов панели приборов
Шина B+ IEC (1 из 3)

Шина B+ IEC (1 из 3)
Справочные данные по контроллерам

Справочные данные по контроллерам
Шина B+ IEC (3 из 3)

Шина B+ IEC (3 из 3)
Перечень основных электрических компонентов

Перечень основных электрических компонентов
