Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

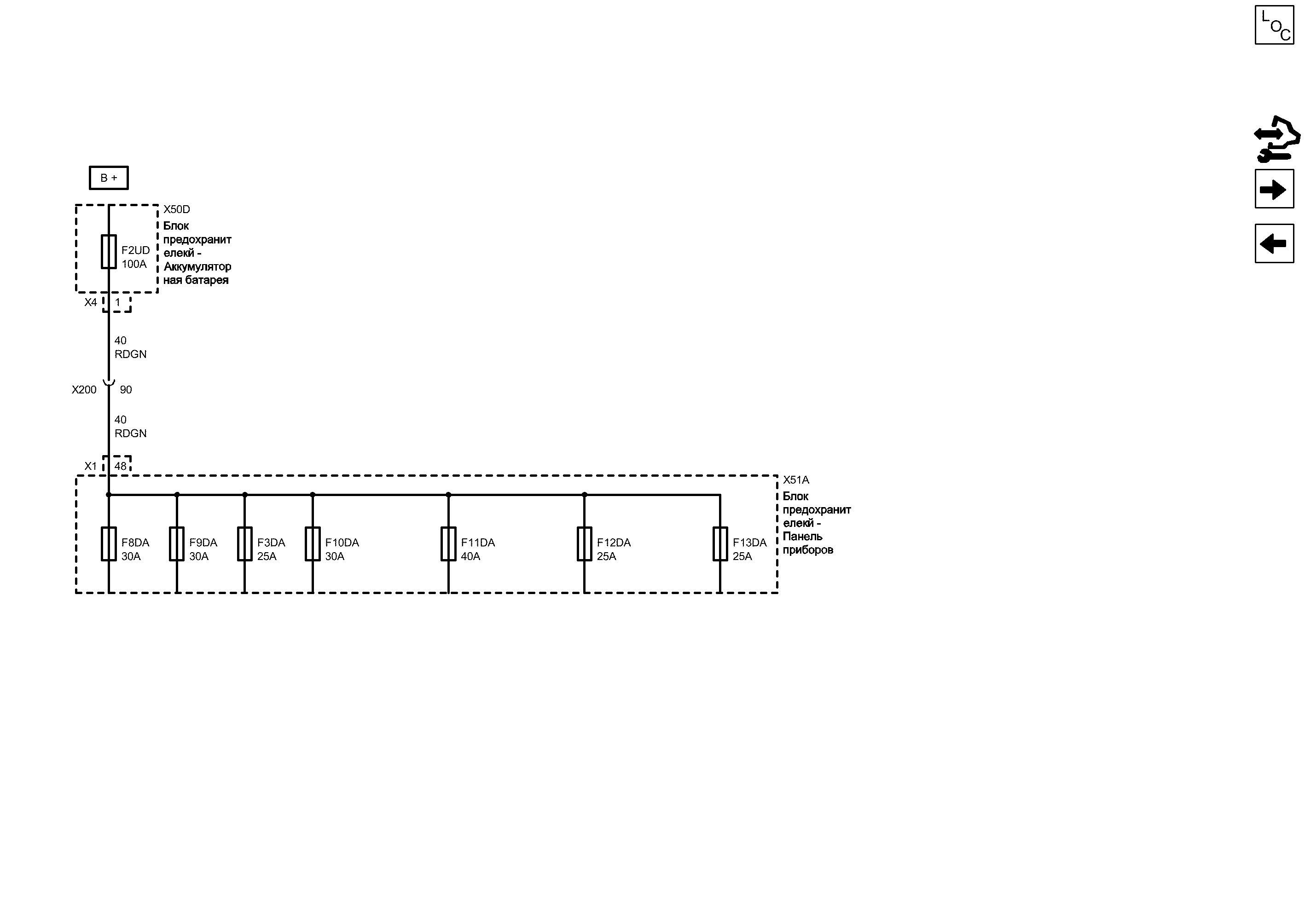

| Компоненты | |||
|---|---|---|---|
| f2ud | Предохранитель | f11da | Предохранитель |
| f3da | Предохранитель | f12da | Предохранитель |
| f8da | Предохранитель | f13da | Предохранитель |
| f9da | Предохранитель | x50d | Блок предохранителекй - Аккумуляторная батарея |
| f10da | Предохранитель | x51a | Блок предохранителекй - Панель приборов |
| Разъемы | |||
|---|---|---|---|
| x50d (x4) | Блок предохранителекй - Аккумуляторная батарея x4 | x200 | Жгут проводов кузова и жгут проводов панели приборов |
| x51a (x1) | Блок предохранителекй - Панель приборов x1 | ||
| Сокращения | |||
|---|---|---|---|
| b + | Напряжение аккумуляторной батареи | ||
| Цветовые коды | |||
|---|---|---|---|
| rdgn | Красный-Зеленый | ||
