Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

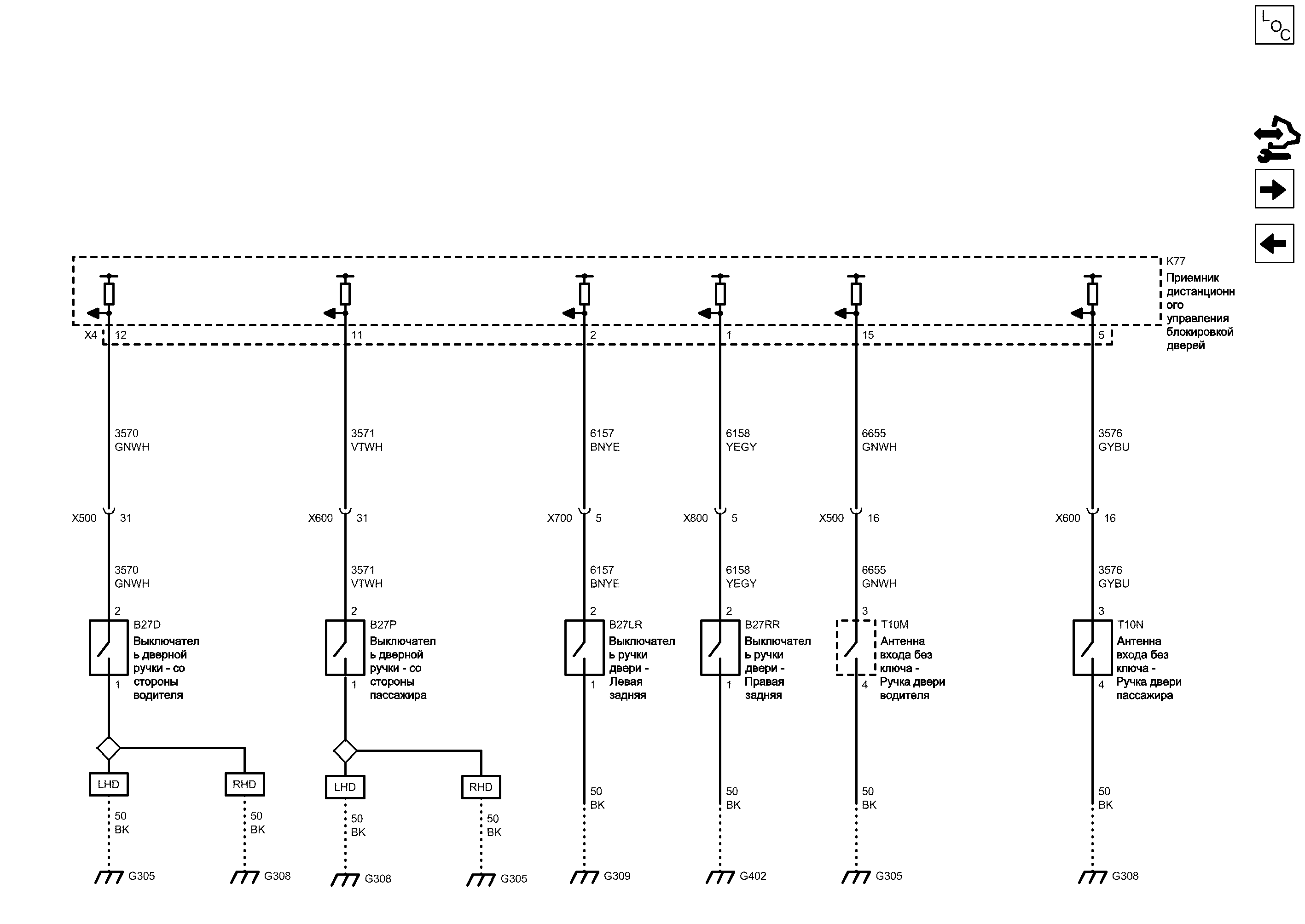

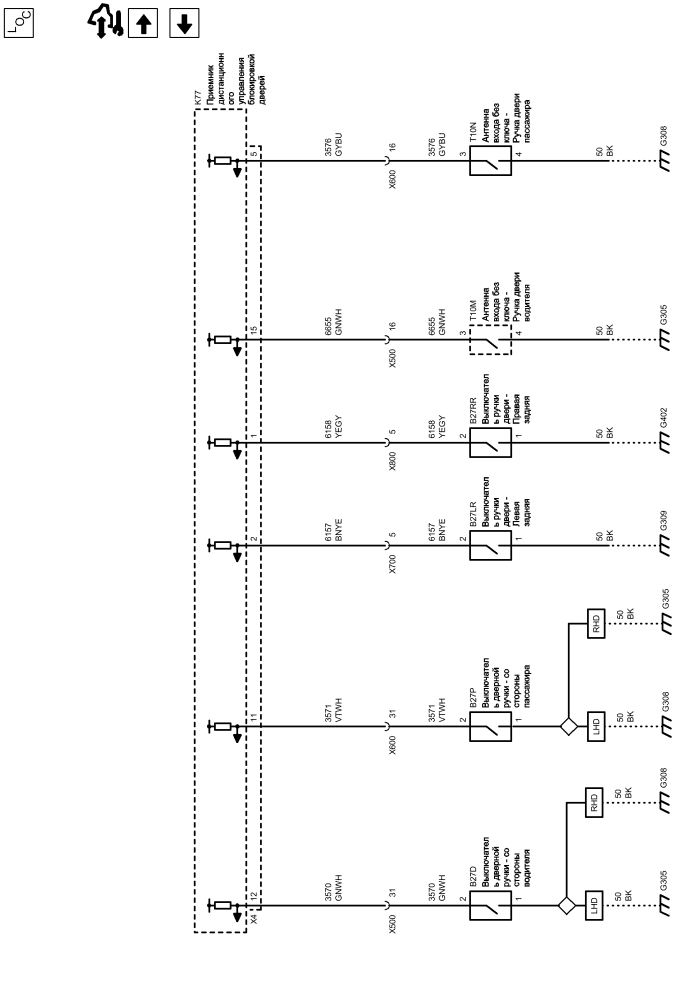

| Компоненты | |||
|---|---|---|---|
| b27d | Выключатель дверной ручки - со стороны водителя | k77 | Приемник дистанционного управления блокировкой дверей |
| b27lr | Выключатель ручки двери - Левая задняя | t10m | Антенна входа без ключа - Ручка двери водителя |
| b27p | Выключатель дверной ручки - со стороны пассажира | t10n | Антенна входа без ключа - Ручка двери пассажира |
| b27rr | Выключатель ручки двери - Правая задняя | ||
| Разъемы | |||
|---|---|---|---|
| k77 (x4) | Приемник дистанционного управления блокировкой дверей x4 | x700 | Жгут проводов кузова и жгут проводов левой задней двери |
| x500 | Жгут проводов кузова и жгут проводов двери водителя | x800 | Жгут проводов кузова и жгут проводов правой задней двери |
| x600 | Жгут проводов кузова и жгут проводов двери пассажира | ||
| Точки соединения с массой | |||
|---|---|---|---|
| g305 | Передняя стойка, левая | g309 | Задняя панель, левая |
| g308 | Передняя стойка, правая | g402 | Задняя панель, правая |
| Сокращения | |||
|---|---|---|---|
| lhd | Левостороннее управление | rhd | Правостороннее управление |
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | gybu | Серый-Синий |
| bnye | Коричневый-Желтый | vtwh | Фиолетовый-Белый |
| gnwh | Зеленый-Белый | yegy | Желтый-Серый |
