Cruze

GMDE Start Page Load static TOC Load dynamic TOC Help?

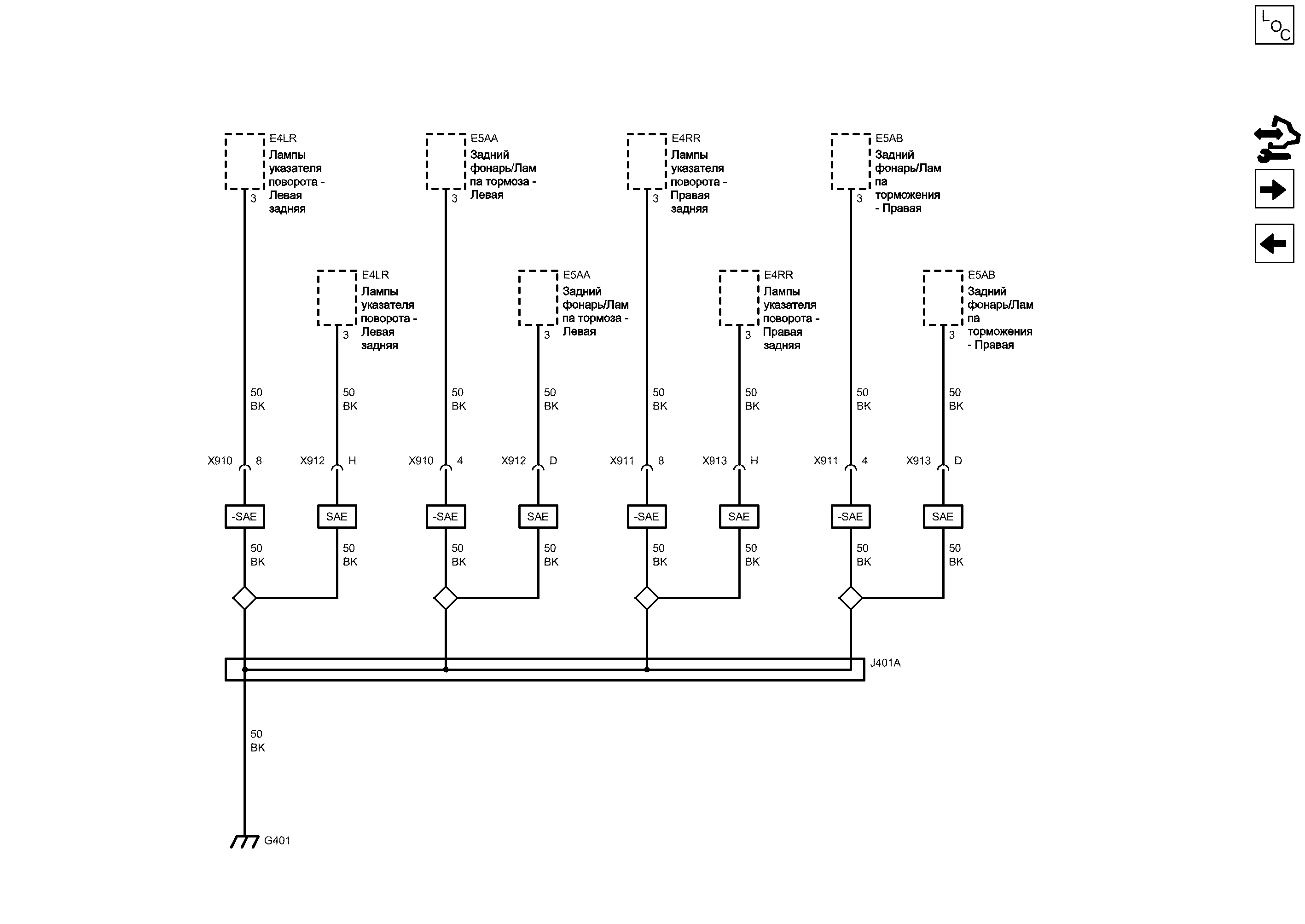

g401


            |                         |


Display graphic

Display graphic

Компоненты
e4lrЛампы указателя поворота - Левая задняяe5aaЗадний фонарь/Лампа тормоза - Левая
e4rrЛампы указателя поворота - Правая задняяe5abЗадний фонарь/Лампа торможения - Правая
Разъемы
j401aСоединение с виртуальной "землей"x912Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигнала
x910Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигналаx913Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала
x911Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала
Точки соединения с массой
g401Задняя панель, левая
Сокращения
saeСТРАНЫ - СЕВЕРНАЯ АМЕРИКА-saeСТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Цветовые коды
bkЧерный
3
3
3
СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
BK Черный
СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
BK Черный
СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
BK Черный
СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
BK Черный
3
СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
BK Черный
СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
BK Черный
СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
BK Черный
СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
BK Черный
3
3
3
3
X910 Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигнала

Расположение деталей (узлов) Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
8
Масса
BK Черный
X912 Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигнала

Расположение деталей (узлов) Трехмерная схема жгутов СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Внешний вид разъема и ремонт Вилка СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
H
BK Черный
BK Черный
X911 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала

Расположение деталей (узлов) Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
8
X913 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала

Внешний вид разъема и ремонт Вилка
Доступен вид только с одним разъемом
H
BK Черный
X913 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала

Внешний вид разъема и ремонт Вилка
Доступен вид только с одним разъемом
D
BK Черный
X911 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала

Расположение деталей (узлов) Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
4
BK Черный
BK Черный
X910 Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигнала

Расположение деталей (узлов) Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
4
BK Черный
X912 Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигнала

Расположение деталей (узлов) Трехмерная схема жгутов СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Внешний вид разъема и ремонт Вилка СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
D
E5AB Задний фонарь/Лампа торможения - Правая

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема Стоп-сигналы Контакт 3 - 1
Электрическая схема Стоп-сигналы Контакт 3 - 2
Электрическая схема Стояночные огни (2 из 2) Контакт 3 - 1
Электрическая схема Стояночные огни (2 из 2) Контакт 3 - 2
E4RR Лампы указателя поворота - Правая задняя

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема Указатели поворота Контакт 3 - 1
Электрическая схема Указатели поворота Контакт 3 - 2
E4RR Лампы указателя поворота - Правая задняя

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема Указатели поворота Контакт 3 - 1
Электрическая схема Указатели поворота Контакт 3 - 2
E5AB Задний фонарь/Лампа торможения - Правая

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема Стоп-сигналы Контакт 3 - 1
Электрическая схема Стоп-сигналы Контакт 3 - 2
Электрическая схема Стояночные огни (2 из 2) Контакт 3 - 1
Электрическая схема Стояночные огни (2 из 2) Контакт 3 - 2
E4LR Лампы указателя поворота - Левая задняя

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема Указатели поворота Контакт 3 - 1
Электрическая схема Указатели поворота Контакт 3 - 2
E4LR Лампы указателя поворота - Левая задняя

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема Указатели поворота Контакт 3 - 1
Электрическая схема Указатели поворота Контакт 3 - 2
E5AA Задний фонарь/Лампа тормоза - Левая

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема Стоп-сигналы Контакт 3 - 1
Электрическая схема Стоп-сигналы Контакт 3 - 2
Электрическая схема Стояночные огни (1 из 2) Контакт 3 - 1
Электрическая схема Стояночные огни (1 из 2) Контакт 3 - 2
J401A Соединение с виртуальной "землей"
E5AA Задний фонарь/Лампа тормоза - Левая

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема Стоп-сигналы Контакт 3 - 1
Электрическая схема Стоп-сигналы Контакт 3 - 2
Электрическая схема Стояночные огни (1 из 2) Контакт 3 - 1
Электрическая схема Стояночные огни (1 из 2) Контакт 3 - 2
G401 Задняя панель, левая

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
BK Черный
G309

G309
Справочные данные по контроллерам

Справочные данные по контроллерам
G113 и G114

G113 и G114
Перечень основных электрических компонентов

Перечень основных электрических компонентов
