Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

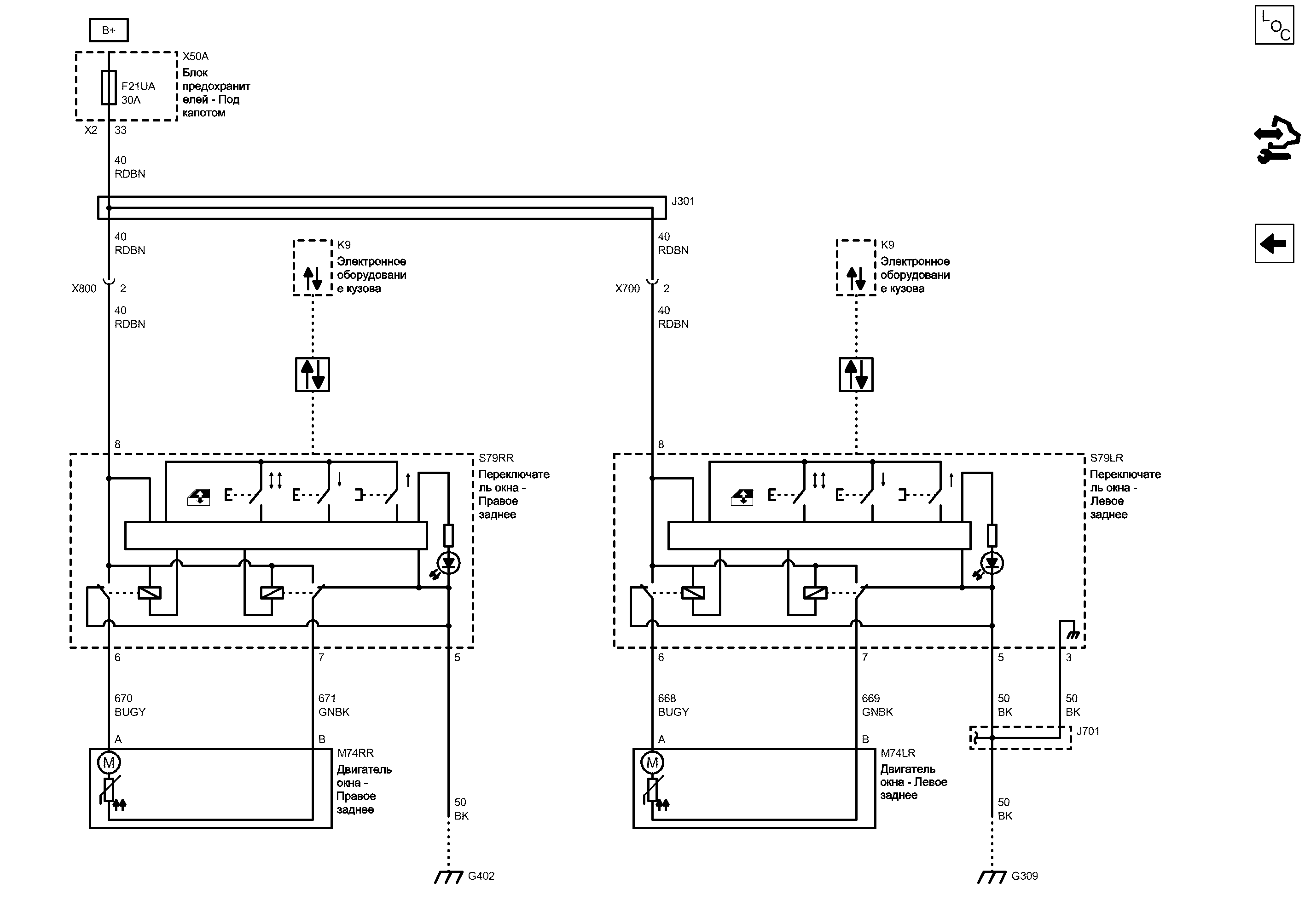

| Компоненты | |||
|---|---|---|---|
| f21ua | Предохранитель | s79lr | Переключатель окна - Левое заднее |
| k9 | Электронное оборудование кузова | s79rr | Переключатель окна - Правое заднее |
| m74lr | Двигатель окна - Левое заднее | x50a | Блок предохранителей - Под капотом |
| m74rr | Двигатель окна - Правое заднее | ||
| Разъемы | |||
|---|---|---|---|
| j301 | Жгут проводов кузова | x700 | Жгут проводов кузова и жгут проводов левой задней двери |
| j701 | Жгут проводов левой задней двери | x800 | Жгут проводов кузова и жгут проводов правой задней двери |
| x50a (x2) | Блок предохранителей - Под капотом x2 | ||
| Точки соединения с массой | |||
|---|---|---|---|
| g309 | Задняя панель, левая | g402 | Задняя панель, правая |
| Сокращения | |||
|---|---|---|---|
| b+ | Вывод b+ | fsdc | Функциональный обмен последовательными данными |
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | gnbk | Зеленый-Черный |
| bugy | Синий-Серый | rdbn | Красный-Коричневый |
