ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА АВТОМОБИЛЯ



T3B11B20
Показать иллюстрациюПеревод текста в иллюстрациях


Крышка головки цилиндров

Процедура демонтажа

  1. Отсоединить минусовой провод аккумуляторной батареи.
  2. Отсоединить шланг сапуна от крышки головки цилиндров.


  3. T3B11B21
    Показать иллюстрациюПеревод текста в иллюстрациях


  4. Снять восемь болтов с крышки головки цилиндров.
  5. Снять крышку головки цилиндров.
  6. Снять прокладку крышки головки цилиндров.
  7. Очистить уплотнительные поверхности крышки головки цилиндров и корпуса ГРМ.


T3B11B21
Показать иллюстрациюПеревод текста в иллюстрациях


Процедура установки

  1. Установить новую прокладку крышки головки цилиндров и крышку головки цилиндров.
  2. Установить восемь болтов на крышку головки цилиндров.
  3. Затянуть
    Затянуть болты крышки головки цилиндров с моментом 10 Н•м (89 фунт-дюймов).



    T3B11B20
    Показать иллюстрациюПеревод текста в иллюстрациях


  4. Подсоединить трубку сапуна к крышке головки цилиндров.
  5. Присоединить минусовой провод аккумуляторной батареи.


T3B11B22
Показать иллюстрациюПеревод текста в иллюстрациях


Головка цилиндров и прокладка

Необходимое оборудование

J-42492 Регулятор приводного ремня газораспределительного механизма
Указатель углового крутящего момента KM-470-B

Процедура демонтажа

  1. Снимите предохранитель топливного насоса.
  2. Запустить двигатель. После его остановки, проверните двигатель в течение 10 секунд для сброса давления топлива из топливной системы.
  3. Отсоединить минусовой провод аккумуляторной батареи.
  4. Отсоединить клемму заземления модуля управления двигателем (ЕСМ) от впускного коллектора.


  5. T3B11B23
    Показать иллюстрациюПеревод текста в иллюстрациях


  6. Слейте охлаждающую жидкость двигателя. См. Раздел 1D, Система охлаждения двигателя.
  7. Отсоедините разъем датчика температуры впускного воздуха (iat).
  8. Отсоединить трубку сапуна от крышки головки цилиндров.
  9. Отсоединить воздухозаборную трубку от корпуса дросселя.


  10. T3B11B24
    Показать иллюстрациюПеревод текста в иллюстрациях


  11. Отсоединить разъем катушки зажигания системы электронного зажигания (ei).
  12. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя (ЕСТ). См. Раздел 1F1, Управление двигателем.


  13. T3B11F74
    Показать иллюстрациюПеревод текста в иллюстрациях


  14. Отсоединить разъем регулятора холостого хода (iac).
  15. Отсоединить разъем датчика положения дросселя (ТР).


  16. T3B11B26
    Показать иллюстрациюПеревод текста в иллюстрациях


  17. Снимите датчик положения распределительного вала (cmp).


  18. T3B11B27
    Показать иллюстрациюПеревод текста в иллюстрациях


  19. Снять винты корпуса воздушного фильтра.
  20. Снять корпус воздушного фильтра.

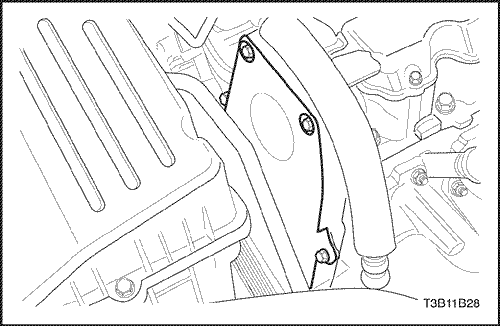

  21. T3B11B28
    Показать иллюстрациюПеревод текста в иллюстрациях


  22. Снять болты верхней крышки приводного ремня газораспределительного механизма.
  23. Снять крышку приводного ремня газораспределительного механизма.


  24. T3B11B29
    Показать иллюстрациюПеревод текста в иллюстрациях


  25. Совместите метку газораспределительного механизма коленчатого вала с насечкой в соответствующей крышке ремня ГРМ.


  26. T3B11B30
    Показать иллюстрациюПеревод текста в иллюстрациях


  27. Снять правое переднее колесо. См. Раздел 2Е, Шины и колеса.
  28. Снять правый брызговик передней колесной арки.
  29. Снять поликлиновый ремень привода вспомогательных агрегатов.


  30. T3B11B31
    Показать иллюстрациюПеревод текста в иллюстрациях


  31. Отсоедините подающий топливопровод от топливной рампы.


  32. T3B11B32
    Показать иллюстрациюПеревод текста в иллюстрациях


  33. Снимите гайку опорного кронштейна трубы рулевого управления. См. Раздел 6В, Насос системы рулевого управления.
  34. Отвернуть гайку генератора.
  35. Открутить гайку опорного кронштейна генератора.
  36. Отвернуть кронштейн генератора .


  37. T3B11B33
    Показать иллюстрациюПеревод текста в иллюстрациях


  38. Отсоединить вакуумный шланг тормозного усилителя от впускного коллектора.
  39. Отсоединить все необходимые вакуумные шланги и электрический разъем.
  40. Отсоединить датчик абсолютного давления в коллекторе с впускного коллектора.


  41. T3B11B54
    Показать иллюстрациюПеревод текста в иллюстрациях


  42. Отвернуть болт шкива коленчатого вала.
  43. Снимите шкив коленвала.
  44. Отвернуть болты нижней крышки приводного ремня газораспределительного механизма.
  45. Снять нижнюю крышку приводного ремня газораспределительного механизма


  46. T3B11B56
    Показать иллюстрациюПеревод текста в иллюстрациях


  47. Слегка отвернуть болты крепления насоса охлаждающей жидкости.
  48. Снять водяной насос против часовой стрелки с использованием регулятора ремня ГРМ l-42492 для снятия натяжения с ремня ГРМ.
  49. Снять приводной ремень ГРМ. См. "Ремень ГРМ" в этом разделе.

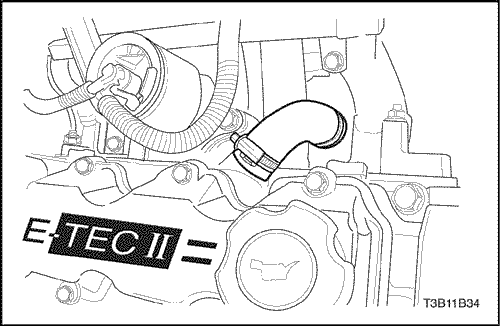

  50. T3B11B34
    Показать иллюстрациюПеревод текста в иллюстрациях


  51. Отсоединить вентиляционную трубку картера от корпуса распределительного вала.


  52. T3B11B35
    Показать иллюстрациюПеревод текста в иллюстрациях


  53. Снять винты крышки головки цилиндров.
  54. Снять крышку головки цилиндров и ее прокладку.
  55. Примечание: Следует соблюдать осторожность, чтобы не нанести каких-либо царапин, выбоин или повреждений на распределительный вал.

  56. Крепко удерживая на месте распределительный вал, открутить болт шестерни распредвала.
  57. Снять шестерню распределительного вала.


  58. T3B11B36
    Показать иллюстрациюПеревод текста в иллюстрациях


  59. Снять верхние болты задней крышки приводного ремня газораспределительного механизма.


  60. T3B11B37
    Показать иллюстрациюПеревод текста в иллюстрациях


  61. Отсоедините провода зажигания от свечей зажигания.
  62. Снять крепежные гайки с каталитического нейтрализатора на фланце выпускного коллектора.
  63. Отсоедините электрический разъем управляющего датчика кислорода (с электронагревателем).

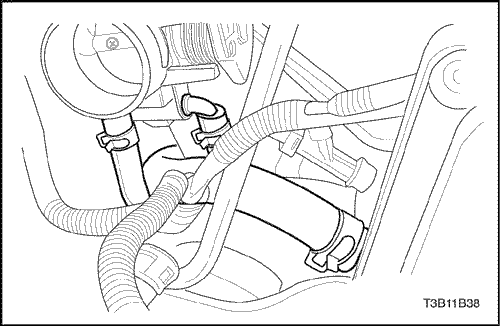

  64. T3B11B38
    Показать иллюстрациюПеревод текста в иллюстрациях


  65. Отсоединить впускной шланг обогревателя от распределителя охлаждающей жидкости.
  66. Отсоединить шланг охлаждающей жидкости расширительного бачка от корпуса дросселя.


  67. S6B52B53
    Показать иллюстрациюПеревод текста в иллюстрациях


  68. Отвернуть крепежные болты опорного кронштейна впускного коллектора.


  69. T3B11B40
    Показать иллюстрациюПеревод текста в иллюстрациях


  70. Отсоединить трос дросселя от корпуса дросселя и впускного коллектора.

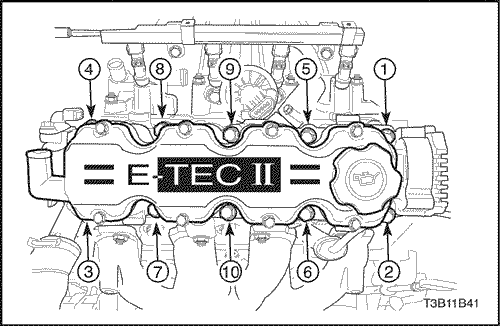

  71. T3B11B41
    Показать иллюстрациюПеревод текста в иллюстрациях


  72. Постепенно открутить все болты головки цилиндров в указанной последовательности.
  73. Снять болты головки цилиндров.
  74. Снять держатель распредвала в сборе.
  75. Примечание: Не допускайте попадания моторного масла или охлаждающей жидкости в цилиндры при снятии головки цилиндров. Это может привести к повреждению двигателя.

  76. Снять головку цилиндров со впускным коллектором и подсоединенным выхлопным коллектором.
  77. Снять прокладку головки цилиндров.


T3B11B42
Показать иллюстрациюПеревод текста в иллюстрациях


Процедура очистки

  1. Очистить поверхности прокладок головки цилиндров и блока двигателя.
  2. Убедитесь, что поверхности прокладок головки цилиндров и блока двигателя не имеют задиров и глубоких царапин.
  3. Очистить болты головки цилиндров..
  4. Проверить отсутствие деформаций в головке цилиндров. См. "Компоненты головки цилиндров и клапанного механизма" в этом разделе.

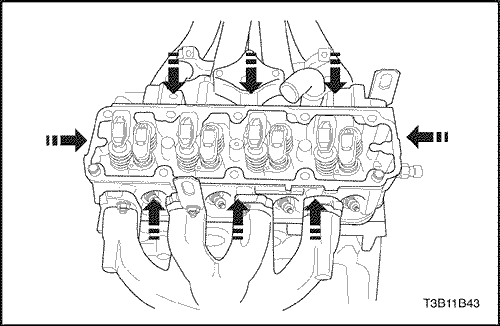

T3B11B43
Показать иллюстрациюПеревод текста в иллюстрациях


Процедура установки

  1. Нанести 3 мм (0,12 дюйма) каплю прокладочного герметика на уплотнительную поверхность держателя распределительного вала.
  2. Установить уплотнение головки цилиндров.
  3. Установить головку цилиндров со впускным коллектором и подсоединенным выхлопным коллектором.
  4. Установить держатель распредвала в сборе.

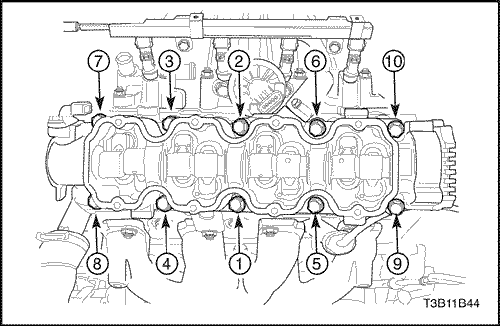

  5. T3B11B44
    Показать иллюстрациюПеревод текста в иллюстрациях


  6. Установить болты головки цилиндров в указанном порядке.

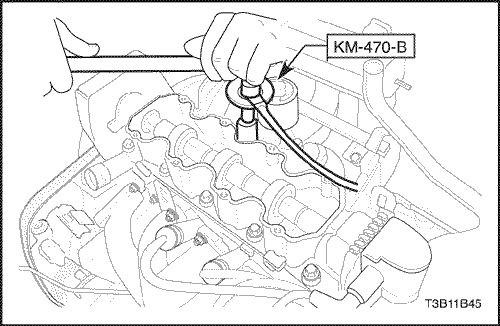

  7. T3B11B45
    Показать иллюстрациюПеревод текста в иллюстрациях


    Затянуть
    Затяните болты головки цилиндров в ранее указанной последовательности динамометрическим ключом до 25 Н•м (18 фунт-футов). Для затягивания болтов головки цилиндров еще на 70 градусов плюс еще 70 градусов и еще 30 градусов воспользуйтесь угловым динамометром КМ-470-В.



    T3B11B40
    Показать иллюстрациюПеревод текста в иллюстрациях


  8. Подсоединить трос дросселя к корпусу дросселя и впускного коллектора.


  9. S6B52B53
    Показать иллюстрациюПеревод текста в иллюстрациях


  10. Установить крепежный болт опорного кронштейна впускного коллектора.
  11. Затянуть
    Затянуть болты крепления кронштейна выпускного коллектора с моментом 25 Н•м (18 фунт-футов).



    T3B11B38
    Показать иллюстрациюПеревод текста в иллюстрациях


  12. Подсоединить шланг охлаждающей жидкости расширительного бачка к корпусу дросселя.
  13. Подсоединить впускной шланг обогревателя к распределителю охлаждающей жидкости.


  14. T3B11B37
    Показать иллюстрациюПеревод текста в иллюстрациях


  15. Установить гайки каталитического нейтрализатора на фланец выпускного коллектора.
  16. Затянуть
    Затянуть гайки крепления вспомогательного каталитического нейтрализатора к выпускному коллектору с моментом 40 Н•м (30 фунт-футов).

  17. Подсоедините электрический разъем переднего обогреваемого датчика кислорода.


  18. T3B11B36
    Показать иллюстрациюПеревод текста в иллюстрациях


  19. Установить верхние болты задней крышки приводного ремня газораспределительного механизма.
  20. Затянуть
    Затянуть верхние болты задней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-дюймов).



    T3B11B35
    Показать иллюстрациюПеревод текста в иллюстрациях


    Примечание: Следует соблюдать крайнюю осторожность, чтобы не нанести каких-либо царапин, выбоин или повреждений на распределительный вал. Такое повреждение может нарушить работоспособность автомобиля.

  21. Установить шестерню распределительного вала.
  22. Удерживая болт шкива коленчатого вала, установить болт шестерни распределительного вала.
  23. Затянуть
    Затянуть болт шестерни распределительного вала с моментом затяжки 45 Н•м (33 фунт-футов).



    T3B11B34
    Показать иллюстрациюПеревод текста в иллюстрациях


  24. Подсоединить вентиляционную трубку картера к корпусу распределительного вала.


  25. T3B11B29
    Показать иллюстрациюПеревод текста в иллюстрациях


  26. Совместите отметку на шестерне распределительного вала с насечкой в верху крышки приводного ремня газораспределительного механизма.


  27. T3B11B46
    Показать иллюстрациюПеревод текста в иллюстрациях


  28. Совместите отметку на шестерне коленчатого вала с насечкой в нижней части крышки приводного ремня газораспределительного механизма.
  29. Установите приводной ремень ГРМ. См. "Ремень ГРМ" в этом разделе.
  30. Проверить натяжение приводного ремня газораспределительного механизма. См. Проверка и регулировка ремня ГРМ" в этом разделе.
  31. Установить болты нижней крышки приводного ремня газораспределительного механизма.
  32. Затянуть
    Затянуть болты нижней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-футов).



    T3B11B33
    Показать иллюстрациюПеревод текста в иллюстрациях


  33. Установите шкив коленвала.
  34. Завернуть болт шкива коленчатого вала.
  35. Затянуть
    С помощью динамометрического ключа затянуть болты шкива коленчатого вала с моментом 95 Н•м (70 фунт-дюймов). Для затягивания болта шкива коленчатого вала еще на 30 градусов плюс еще 15 градусов воспользуйтесь угловым динамометром КМ-470-В.

  36. Подсоединить все необходимые вакуумные шланги и электрические разъемы.
  37. Подсоединить шланг тормозного усилителя от впускного коллектора.
  38. Подсоединить верхний шланг радиатора к корпусу термостата.


  39. T3B11B32
    Показать иллюстрациюПеревод текста в иллюстрациях


  40. Установить кронштейн генератора .
  41. Установить гайку опорного кронштейна генератора.
  42. Затянуть
    Затянуть крепежную гайку кронштейна генератора с моментом 25 Н•м (18 фунт-футов).

  43. Завернуть гайку крепления генератора. Не затягивайте слишком сильно.


  44. T3B11B31
    Показать иллюстрациюПеревод текста в иллюстрациях


  45. Подсоединить подающий топливопровод к трубе топливного распределителя.


  46. T3B11B28
    Показать иллюстрациюПеревод текста в иллюстрациях


  47. Установить поликлиновый ремень привода вспомогательных агрегатов. См. Раздел 6В, Насос системы рулевого управления.
  48. Установить крышку приводного ремня газораспределительного механизма.
  49. Установить болты верхней крышки приводного ремня газораспределительного механизма.
  50. Затянуть
    Затянуть болты верхней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-дюймов).

  51. Установить приводной ремень компрессора кондиционера, если это необходимо.
  52. Установить правый брызговик передней колесной арки.
  53. Установите правое переднее колесо. См. Раздел 2Е, Шины и колеса.


  54. T3B11B27
    Показать иллюстрациюПеревод текста в иллюстрациях


  55. Установить корпус воздушного фильтра.
  56. Установить винты корпуса воздушного фильтра.
  57. Затянуть
    Затянуть болты корпуса воздушного фильтра с моментом 8 Н•м (71 фунт-дюймов).

  58. Подсоединить воздухозаборную трубку к корпусу дросселя.
  59. Подсоединить трубку сапуна к крышке головки цилиндров.
  60. Присоедините разъём датчика iat.
  61. Установить датчик cmp.


  62. T3B11F74
    Показать иллюстрациюПеревод текста в иллюстрациях


  63. Присоединить разъем ect.
  64. Присоединить разъем клапана iac.
  65. Присоедините разъём датчика tp.
  66. Подсоединить разъем катушку системы зажигания ei.
  67. Присоединить разъемы жгута проводов топливной форсунки.
  68. Присоедините разъём датчика o2.
  69. Подсоединить клемму заземления pcm/ecm к впускному коллектору.
  70. Присоединить минусовой провод аккумуляторной батареи.
  71. Установить предохранитель топливного насоса.
  72. Заправьте систему охлаждения двигателя. См. Раздел 1D, Система охлаждения двигателя.


T3B11B21
Показать иллюстрациюПеревод текста в иллюстрациях


Распределительный вал

Необходимое оборудование

Компрессор клапанной пружины KM-565-A

Процедура демонтажа

  1. Снять приводной ремень ГРМ. См. "Ремень ГРМ" в этом разделе.
  2. Отсоединить трубку воздушного сапуна от крышки головки цилиндров.
  3. Снять винты крышки головки цилиндров.
  4. Снять крышку головки цилиндров.
  5. Снять прокладку крышки головки цилиндров.

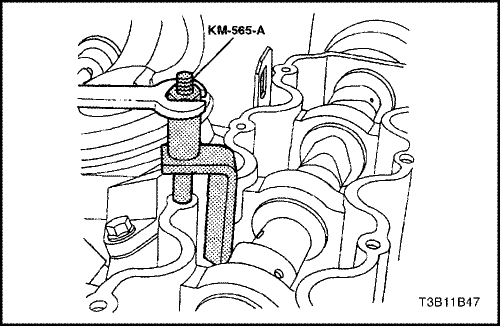

  6. T3B11B47
    Показать иллюстрациюПеревод текста в иллюстрациях


  7. Установить компрессор клапанных пружин km-565-a.
  8. Примечание: Следует соблюдать крайнюю осторожность, чтобы не нанести каких-либо царапин, выбоин или повреждений на распределительный вал. Такое повреждение может нарушить работоспособность автомобиля.

  9. Снять следящий ролик с помощью компрессора клапанных пружин km-565-a.


  10. T3B11B35
    Показать иллюстрациюПеревод текста в иллюстрациях


  11. Крепко удерживая на месте распределительный вал, открутить болт шестерни распредвала.
  12. Снять шестерню распределительного вала.


  13. T3B11B48
    Показать иллюстрациюПеревод текста в иллюстрациях


  14. Отсоединить положительный провод от аккумулятора.
  15. Снять аккумуляторную батарею и полку аккумуляторной батареи. См. Раздел 1E, Электрочасть двигателя.


  16. T3B11B24
    Показать иллюстрациюПеревод текста в иллюстрациях


  17. Отсоединить разъем катушки зажигания системы электронного зажигания (ei).
  18. Отсоединить провода зажигания системы ei от катушки зажигания.
  19. Снять гайки крепления катушки зажигания системы ei.
  20. Снять катушку зажигания системы ei.

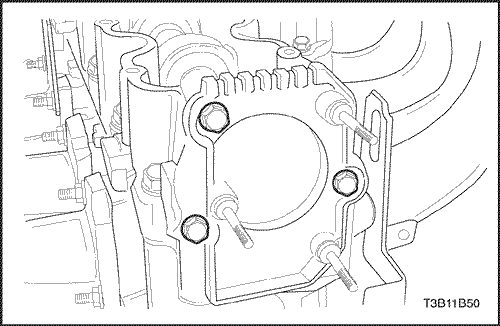

  21. T3B11B50
    Показать иллюстрациюПеревод текста в иллюстрациях


  22. Снять болты монтажной панели катушки зажигания системы ei.
  23. Снять монтажную панель катушки зажигания системы ei.


  24. T3B11B51
    Показать иллюстрациюПеревод текста в иллюстрациях


  25. Снять болты прижимной пластины распределительного вала.
  26. Снять прижимную пластину распределительного вала.

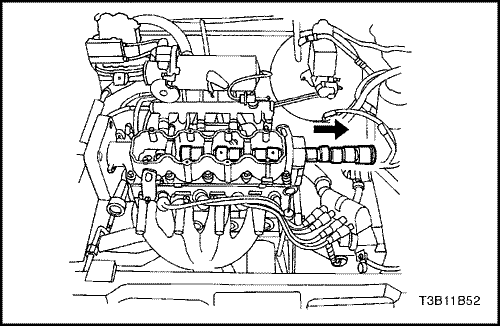

  27. T3B11B52
    Показать иллюстрациюПеревод текста в иллюстрациях


  28. Снять распределительный вал.


T3B11B51
Показать иллюстрациюПеревод текста в иллюстрациях


Процедура установки

  1. Установить распределительный вал.
  2. Установить прижимную пластину распределительного вала.
  3. Установить болты прижимной пластины распределительного вала.
  4. Затянуть
    Затянуть болты прижимной пластины распределительного вала с моментом 10 Н•м (89 фунт-дюймов).

  5. Измерить осевой люфт распредвала Осевой люфт распредвала должен составлять 0,09~0,21 мм


  6. T3B11B50
    Показать иллюстрациюПеревод текста в иллюстрациях


  7. Установить монтажную панель катушки зажигания системы ei.
  8. Установить болты монтажной панели катушки зажигания системы ei.
  9. Затянуть
    Затянуть болты монтажной панели катушки зажигания системы EI с моментом 10 Н•м (89 фунтов-дюйм).



    T3B11B24
    Показать иллюстрациюПеревод текста в иллюстрациях


  10. Установить катушку зажигания системы ei.
  11. Установить болты крепления катушки зажигания системы ei.
  12. Затянуть
    Затянуть болты крепления катушки зажигания системы EI с моментом 10 Н•м (89 фунтов-дюйм).

  13. Подсоединить провода зажигания к катушке зажигания системы ei.
  14. Подсоединить разъем катушку системы зажигания ei.


  15. T3B11B48
    Показать иллюстрациюПеревод текста в иллюстрациях


  16. Установить аккумулятор и полку аккумулятора. См. Раздел 1E, Электрочасть двигателя.
  17. Подсоединить положительный провод к аккумулятору.


  18. T3B11B35
    Показать иллюстрациюПеревод текста в иллюстрациях


    Примечание: Следует соблюдать крайнюю осторожность, чтобы не нанести каких-либо царапин, выбоин или повреждений на распределительный вал. Такое повреждение может нарушить работоспособность автомобиля.

  19. Установить шестерню распределительного вала.
  20. Крепко удерживая на месте распределительный вал, установить болт шестерни распредвала.
  21. Затянуть
    Затянуть болт шестерни распределительного вала с моментом затяжки 45 Н•м (33 фунт-футов).



    T3B11B47
    Показать иллюстрациюПеревод текста в иллюстрациях


  22. Установить следящие ролики распределительного вала с помощью компрессора клапанных пружин km-565-a.
  23. Снять инструмент km-565-a.


  24. T3B11B21
    Показать иллюстрациюПеревод текста в иллюстрациях


  25. Установить прокладку крышки головки цилиндров.
  26. Установить крышку головки цилиндров.
  27. Установить винты крышки головки цилиндров.
  28. Затянуть
    Затянуть болты крышки головки цилиндров с моментом 9 Н•м (80 фунт-дюймов).

  29. Подсоединить трубку сапуна к крышке головки цилиндров.
  30. Установите приводной ремень ГРМ. См. "Ремень ГРМ" в этом разделе.


T3B11B23
Показать иллюстрациюПеревод текста в иллюстрациях


Проверка и регулировка ремня ГРМ

Необходимое оборудование

J-42492 Регулятор приводного ремня газораспределительного механизма
Указатель углового крутящего момента KM-470-B

Процедура регулировки

  1. Отсоединить минусовой провод аккумуляторной батареи.
  2. Отсоедините разъем датчика температуры впускного воздуха (iat).
  3. Отсоединить воздухозаборную трубку от корпуса дросселя.
  4. Отсоединить трубку сапуна от крышки головки цилиндров.


  5. T3B11B27
    Показать иллюстрациюПеревод текста в иллюстрациях


  6. Снять винты корпуса воздушного фильтра.
  7. Снять корпус воздушного фильтра.
  8. Снять правое переднее колесо. См. Раздел 2Е, Шины и колеса.
  9. Снять правый брызговик передней колесной арки.


  10. T3B11B28
    Показать иллюстрациюПеревод текста в иллюстрациях


  11. Снять поликлиновый ремень привода вспомогательных агрегатов. См. Раздел 6В, Насос системы рулевого управления.
  12. Снять болты верхней крышки приводного ремня газораспределительного механизма.
  13. Снять крышку приводного ремня газораспределительного механизма.


  14. T3B11B53
    Показать иллюстрациюПеревод текста в иллюстрациях


  15. Отвернуть болт шкива коленчатого вала.
  16. Снимите шкив коленвала.


  17. T3B11B54
    Показать иллюстрациюПеревод текста в иллюстрациях


  18. Отвернуть болты нижней крышки приводного ремня газораспределительного механизма.
  19. Снять нижнюю крышку приводного ремня газораспределительного механизма


  20. T3B11B55
    Показать иллюстрациюПеревод текста в иллюстрациях


  21. Завернуть болт шкива коленчатого вала.
  22. Проверните коленчатый вал не менее, чем на один полный оборот по часовой стрелке, используя болт шкива коленчатого вала.
  23. Совместите точку на шестерне коленчатого вала с насечкой в нижней части крышки приводного ремня газораспределительного механизма.


  24. T3B11B29
    Показать иллюстрациюПеревод текста в иллюстрациях


  25. Совместите метку газораспределительного механизма коленчатого вала с насечкой в верхней части задней крышки ремня ГРМ.


  26. T3B11B56
    Показать иллюстрациюПеревод текста в иллюстрациях


  27. Слегка отвернуть три болта крепления насоса охлаждающей жидкости.
  28. Регулятором ремня ГРМ j-42492 провернуть водяной насос по часовой стрелке, чтобы приложить к ремню ГРМ максимальное натяжение.
  29. Закрутите без затяга болты крепления водяного насоса.

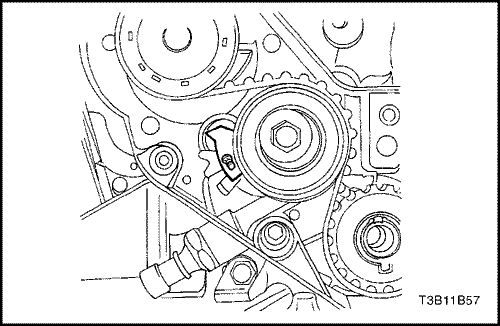

  30. T3B11B57
    Показать иллюстрациюПеревод текста в иллюстрациях


  31. Совместить отверстие на регулировочной ручке автоматического натяжителя ремня ГРМ с отверстием в кронштейне автоматического натяжителя ремня ГРМ.
  32. Вставить 4,5 мм оправку через отверстие на регулировочной рукояти и отверстие кронштейна натяжителя.
  33. Проверните коленчатый вал на два полных оборота по часовой стрелке, используя болт шкива коленчатого вала.
  34. Проверните коленчатый вал не менее, чем на один полный оборот по часовой стрелке, используя болт шкива коленчатого вала.
  35. Снимите захват с автоматического натяжителя ремня ГРМ.
  36. Отверните болты крепления насоса охлаждающей жидкости.


  37. T3B11B58
    Показать иллюстрациюПеревод текста в иллюстрациях


  38. Проверните насос охлаждающей жидкости так, чтобы стрелка регулировочного рычага автоматического натяжителя приводного ремня газораспределительного механизма была совмещена с пазом на кронштейне автоматического натяжителя приводного ремня газораспределительного механизма.
  39. Затяните болты крепления водяного насоса.
  40. Затянуть
    Затяните болты крепления водяного насоса с моментом 10 Н•м (89 фунт-дюймов).



    T3B11B54
    Показать иллюстрациюПеревод текста в иллюстрациях


  41. Отвернуть болт шкива коленчатого вала.
  42. Установить нижнюю крышку приводного ремня газораспределительного механизма
  43. Установить болты нижней крышки приводного ремня газораспределительного механизма.
  44. Затянуть
    Затяните болты нижней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-дюймов).



    T3B11B53
    Показать иллюстрациюПеревод текста в иллюстрациях


  45. Установите шкив коленвала.
  46. Завернуть болт шкива коленчатого вала.
  47. Затянуть
    С помощью динамометрического ключа затяните болт шкива коленчатого вала с моментом 95 Н•м (70 фунт-футов). Для затягивания болта шкива коленчатого вала еще на 30 градусов плюс еще 15 градусов воспользуйтесь угловым динамометром КМ-470-В.



    T3B11B28
    Показать иллюстрациюПеревод текста в иллюстрациях


  48. Установить крышку приводного ремня газораспределительного механизма.
  49. Установить болты верхней крышки приводного ремня газораспределительного механизма.
  50. Затянуть
    Затянуть болты верхней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-дюймов).

  51. Установить поликлиновый ремень привода вспомогательных агрегатов. См. Раздел 6В, Насос системы рулевого управления.


  52. T3B11B30
    Показать иллюстрациюПеревод текста в иллюстрациях


  53. Установить правый брызговик передней колесной арки.
  54. Установите правое переднее колесо. См. Раздел 2Е, Шины и колеса.
  55. Установить корпус воздушного фильтра.
  56. Установить винты корпуса воздушного фильтра.
  57. Затянуть
    Затянуть болты корпуса воздушного фильтра с моментом 8 Н•м (71 фунт-дюймов).



    T3B11B23
    Показать иллюстрациюПеревод текста в иллюстрациях


  58. Подсоединить воздухозаборную трубку к корпусу дросселя.
  59. Подсоединить трубку сапуна к крышке головки цилиндров.
  60. Присоедините разъём датчика iat.
  61. Присоединить минусовой провод аккумуляторной батареи.


T3B11B23
Показать иллюстрациюПеревод текста в иллюстрациях


Приводной ремень ГРМ

Необходимое оборудование

J-42492 Регулятор приводного ремня газораспределительного механизма
Указатель углового крутящего момента KM-470-B

Процедура демонтажа

  1. Отсоединить минусовой провод аккумуляторной батареи.
  2. Отсоедините разъем датчика температуры впускного воздуха (iat).
  3. Отсоединить воздухозаборную трубку от корпуса дросселя.
  4. Отсоединить трубку сапуна от крышки головки цилиндров.


  5. T3B11B27
    Показать иллюстрациюПеревод текста в иллюстрациях


  6. Снять винты корпуса воздушного фильтра.
  7. Снять корпус воздушного фильтра.
  8. Снять правое переднее колесо. См. Раздел 2Е, Шины и колеса.
  9. Снять правый брызговик передней колесной арки.


  10. T3B11B28
    Показать иллюстрациюПеревод текста в иллюстрациях


  11. Снять болт поликлинового ремня привода вспомогательных агрегатов. См. Раздел 6В, Насос системы рулевого управления с усилителем.
  12. Снять болты верхней крышки приводного ремня газораспределительного механизма.
  13. Снять крышку приводного ремня газораспределительного механизма.


  14. T3B11B54
    Показать иллюстрациюПеревод текста в иллюстрациях


  15. Отвернуть болт шкива коленчатого вала.
  16. Снимите шкив коленвала.
  17. Отвернуть болты нижней крышки приводного ремня газораспределительного механизма.
  18. Снять нижнюю крышку приводного ремня газораспределительного механизма


  19. T3B11B55
    Показать иллюстрациюПеревод текста в иллюстрациях


  20. Завернуть болт шкива коленчатого вала.
  21. Используя болт шкива коленчатого вала, проверните коленчатый вал по часовой стрелке до совмещения отметки шестерни коленчатого вала с насечкой в нижней части задней крышки приводного ремня газораспределительного механизма.


  22. T3B11B56
    Показать иллюстрациюПеревод текста в иллюстрациях


  23. Слегка отвернуть болты крепления насоса охлаждающей жидкости.
  24. Регулятором ремня ГРМ j-42492 провернуть водяной насос против часовой стрелки, чтобы снять с ремня ГРМ натяжение.
  25. Снимите держатель подвески двигателя. См. "Крепление двигателя" в этом разделе.
  26. Снять приводной ремень ГРМ.

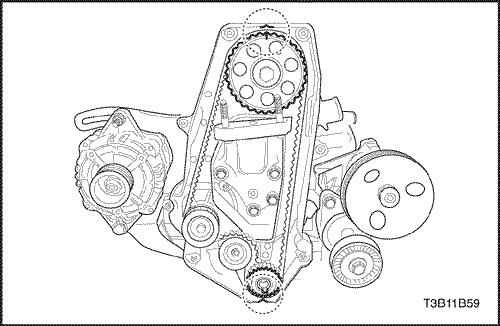

T3B11B59
Показать иллюстрациюПеревод текста в иллюстрациях


Процедура установки

  1. Совместите отметку на шестерне коленчатого вала с насечкой в нижней части крышки приводного ремня газораспределительного механизма.
  2. Совместите отметку на шестерне распределительного вала с насечкой на верхней части крышки приводного ремня газораспределительного механизма.
  3. Установите приводной ремень ГРМ.


  4. T3B11B56
    Показать иллюстрациюПеревод текста в иллюстрациях


  5. Регулятором ремня ГРМ j-42492 провернуть водяной насос по часовой стрелке, чтобы приложить к ремню ГРМ максимальное натяжение.
  6. Закрутите без затяга болты крепления водяного насоса.


  7. T3B11B57
    Показать иллюстрациюПеревод текста в иллюстрациях


  8. Совместить отверстие на регулировочной ручке автоматического натяжителя ремня ГРМ с отверстием в кронштейне автоматического натяжителя ремня ГРМ.
  9. Вставить 4,5 мм оправку через отверстие на регулировочной рукояти и отверстие кронштейна натяжителя.


  10. T3B11B55
    Показать иллюстрациюПеревод текста в иллюстрациях


  11. Проверните коленчатый вал на два полных оборота по часовой стрелке, используя болт шкива коленчатого вала.
  12. Совместите отметку на шестерне коленчатого вала с насечкой в нижней части крышки приводного ремня газораспределительного механизма.


  13. T3B11B56
    Показать иллюстрациюПеревод текста в иллюстрациях


  14. Снимите захват с автоматического натяжителя ремня ГРМ.
  15. Слегка отвернуть три болта крепления насоса охлаждающей жидкости.
  16. С помощью регулятора приводного ремня ГРМ j-42492 проверните водяной насос.


  17. T3B11B58
    Показать иллюстрациюПеревод текста в иллюстрациях


  18. Проверните насос охлаждающей жидкости так, чтобы стрелка регулировочного рычага автоматического натяжителя приводного ремня газораспределительного механизма была совмещена с пазом на кронштейне автоматического натяжителя приводного ремня газораспределительного механизма.
  19. Затяните болты крепления водяного насоса.
  20. Затянуть
    Затяните болты крепления водяного насоса с моментом 10 Н•м (89 фунт-дюймов).



    T3B11B54
    Показать иллюстрациюПеревод текста в иллюстрациях


  21. Отвернуть болт шкива коленчатого вала.
  22. Установить нижнюю крышку приводного ремня газораспределительного механизма
  23. Установить болты нижней крышки приводного ремня газораспределительного механизма.
  24. Затянуть
    Затяните болты нижней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-дюймов).



    T3B11B53
    Показать иллюстрациюПеревод текста в иллюстрациях


  25. Установите шкив коленвала.
  26. Завернуть болт шкива коленчатого вала.
  27. Затянуть
    С помощью динамометрического ключа затяните болт шкива коленчатого вала с моментом 95 Н•м (70 фунт-футов). Для затягивания болта шкива коленчатого вала еще на 30 градусов плюс еще 15 градусов воспользуйтесь угловым динамометром КМ-470-В.



    T3B11B28
    Показать иллюстрациюПеревод текста в иллюстрациях


  28. Установить крышку приводного ремня газораспределительного механизма.
  29. Установить болты верхней крышки приводного ремня газораспределительного механизма.
  30. Затянуть
    Затянуть болты верхней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-дюймов).



    T3B11B30
    Показать иллюстрациюПеревод текста в иллюстрациях


  31. Установить поликлиновый ремень привода вспомогательных агрегатов.


  32. T3B11B27
    Показать иллюстрациюПеревод текста в иллюстрациях


  33. Установить правый брызговик передней колесной арки.
  34. Установите правое переднее колесо. См. Раздел 2Е, Шины и колеса.
  35. Установить корпус воздушного фильтра.
  36. Установить винты корпуса воздушного фильтра.
  37. Затянуть
    Затянуть болты корпуса воздушного фильтра с моментом 8 Н•м (71 фунт-дюймов).



    T3B11B23
    Показать иллюстрациюПеревод текста в иллюстрациях


  38. Подсоединить воздухозаборную трубку к корпусу дросселя.
  39. Подсоединить трубку сапуна к крышке головки цилиндров.
  40. Присоедините разъём датчика iat.
  41. Присоединить минусовой провод аккумуляторной батареи.


На предыдущую страницу На следующую страницу
https://vnx.su/ 🛠 Руководства по ремонту и эксплуатации для автомобилей

Поиск по сайту

Остались вопросы или пожелания? Пишите на почту: support@vnx.su

Карта Сайта
