РЕМОНТ БЛОКА



T3B11B94
Показать иллюстрациюПеревод текста в иллюстрациях


Компоненты головки цилиндров и клапанного механизма

Необходимое оборудование

Измерительный прибор MKM-571-B
KM-253 Развертка для направляющей клапана
KM-254 Развертка для направляющей клапана
KM-255 Развертка для направляющей клапана
Набор кусачек KM-340-0
KM-340-7 Направляющая оправка
KM-340-13 Кусачки
KM-340-26 Кусачки
KM-348 Компрессор клапанной пружины
KM-419 Дальномер

Порядок разборки

  1. Снять головку цилиндров со впускным коллектором и подсоединенным выхлопным коллектором. См. "Головка цилиндров и прокладка" в этом разделе.
  2. Снимите датчик температуры охлаждающей жидкости.


  3. T3B11B95
    Показать иллюстрациюПеревод текста в иллюстрациях


  4. Выкрутить болты из теплозащитного экрана выпускного коллектора.
  5. Снять термозащитный щиток выпускного коллектора.
  6. Выкрутить гайки выпускного коллектора.
  7. Демонтировать выпускной коллектор.
  8. Снять уплотнение выпускного коллектора.
  9. Демонтировать пальцы выпускного коллектора.
  10. Снять свечи зажигания.


  11. T3B11B96
    Показать иллюстрациюПеревод текста в иллюстрациях

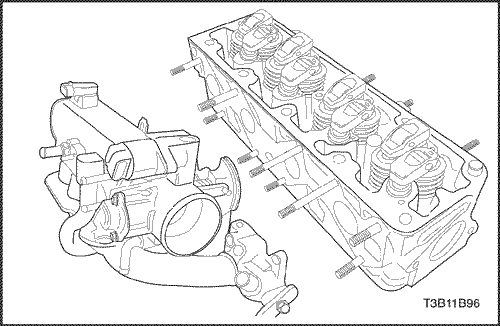

  12. Снять крепежные гайки впускного коллектора.
  13. Снять впускной коллектор.
  14. Снять прокладку впускного коллектора.
  15. Снять пальцы впускного коллектора.


  16. T3B11B97
    Показать иллюстрациюПеревод текста в иллюстрациях


  17. Открутить крепежные болты корпуса термостата.
  18. Снимите корпус термостата .
  19. Снять термостат и прокладку термостата.


  20. T3B11B98
    Показать иллюстрациюПеревод текста в иллюстрациях

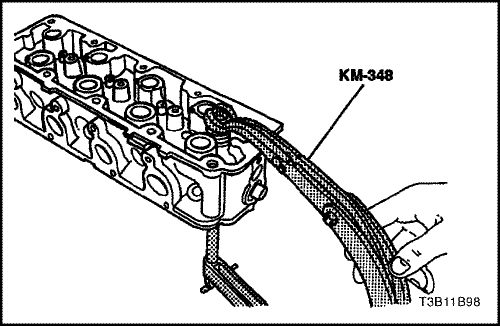

  21. Приспособлением для сжатия клапанных пружин km-348 сжать клапанные пружины.
  22. Снять сухари клапана.
  23. Снять тарелки клапанных пружин.
  24. Снять пружины клапанов.
  25. Снять клапаны .
  26. Снять маслосъемные колпачки штоков клапанов .
  27. Снять юстировочные штифты держателя распределительного вала.


T3B11B99
Показать иллюстрациюПеревод текста в иллюстрациях


Проверка головки цилиндров

  1. Очистить уплотнительные поверхности.
  2. Осмотреть пружину головки цилиндров и сопрягающиеся поверхности на наличие утечек, коррозии и мест неплотного прилегания.
  3. Проверить отсутствие трещин в головке цилиндров.
  4. Проверить длину и ширину головки цилиндров с помощью измерительного щупа и проверочной линейки.
  5. Проверить отсутствие деформации и коробления уплотнительных поверхностей. Плоскостность уплотнительных поверхностей головки цилиндров должна быть не более 0,15 мм (0,0059 дюйма).


  6. T3B11B1A
    Показать иллюстрациюПеревод текста в иллюстрациях


  7. Измерить высоту головки цилиндров от уплотнительной поверхности до уплотнительной поверхности. Высота головки цилиндров должна быть равна 95,90 - 96,10 мм (3,775 - 3,783 дюймов). Если высота головки цилиндров менее 95,9 мм (3,775 дюймов), заменить головку цилиндров.
  8. Осмотрите резьбовые отверстия на наличие повреждений.
  9. Проверить седла клапанов на чрезмерный износ и места прогара.


T3B11B1B
Показать иллюстрациюПеревод текста в иллюстрациях


Проверка клапана

  1. Проверить износ кончика штока клапана.
  2. Осмотреть пазы сухарей замков клапанов и пазы масляных уплотнений на сколы и износ.
  3. Проверить клапаны на места прогара и трещины.
  4. Проверить отсутствие задиров и царапин на штоке клапана.
  5. Проверить шток клапана. Шток клапана должен быть прямым.
  6. Проверить отсутствие углубления на торце штока вследствие его износа. Если паз настолько глубок, что его перешлифовка приведет к образованию острых краев, заменить клапан.


  7. T3B11B1C
    Показать иллюстрациюПеревод текста в иллюстрациях


  8. Проверить пружину клапана. Если торцы пружины клапана не параллельны, следует заменить пружину клапана.
  9. Измерить высоту пружины клапана. См. "Характеристики двигателя" в этом разделе. Если высота пружины клапана не соответствует техническим характеристикам, заменить пружину клапана.


T3B11B1D
Показать иллюстрациюПеревод текста в иллюстрациях


Процедура очистки

  1. Очистить головку цилиндров.
  2. Очистить направляющие клапанов.
  3. Очистить все резьбовые отверстия.
  4. Очистить клапаны от нагара, масла и лака.


T3B11B1E
Показать иллюстрациюПеревод текста в иллюстрациях


Капитальный ремонт головки цилиндров

Пришлифовывание клапана

  1. Смазать шток клапана мелкозернистой мастикой.
  2. Чтобы распределить мастику ритмично поднимайте клапан с его седла с помощью доступного в продаже шлифовального инструмента для клапанов.


  3. T3B11B1F
    Показать иллюстрациюПеревод текста в иллюстрациях


  4. Проверьте контактный шаблон на головке клапана и головке цилиндров.
  5. Очистите клапаны, направляющие клапанов и головку клапанов.


T3B11B1G
Показать иллюстрациюПеревод текста в иллюстрациях


Шлифовка клапана

  1. Убедитесь в отстутствии на конусе клапана воронковидных линейных ожогов.
  2. Допускается только двухкратная переточка клапана. Не шлифовать наконечник штока клапана.
  3. Угол фаски клапана составляет 46 градусов.


  4. T3B11B1H
    Показать иллюстрациюПеревод текста в иллюстрациях


  5. Проверьте защиту штока клапана дальномером km-419.


T3B11B1I
Показать иллюстрациюПеревод текста в иллюстрациях


Развертка направляющей клапана

  1. Измерить диаметр направляющей клапана инструментом Мkm-571-b и имеющегося в продаже внутреннего микрометра.
  2. Важно: Возможно, клапаны с величиной больше номинальной внедрены в производство.

  3. Код величины, превышающей номинальную, указан на направляющей клапана и конце штока клапана. В следующей таблице приводятся правильный размер, развертка и производственный код для каждого сервисного кода.
  4. Размер
    Развертка
    Производственный код
    Код обслуживания
    Нормальный
    -
    -
    k
    0.075
    КМ-253
    1
    k1
    0.150
    КМ-254
    2
    k2
    0.250
    КМ-255
    -
    a
  5. Расширить направляющую клапана с верхней стороны головки цилиндра до следующего размера. После развертки зачеркните код и присвойте направляющей клапана новый код.


T3B11B1J
Показать иллюстрациюПеревод текста в иллюстрациях


Седло клапана - вырезать

  1. Установить головку цилиндра на деревянные колодки.
  2. Вырезать впускное и выпускное седло клапана с помощью направляющей оправки km-340-7 следующим образом.


  3. T3B11B1H
    Показать иллюстрациюПеревод текста в иллюстрациях


  4. Удалите стружку с головки цилиндров.
  5. Проверить правильность размера ширины седла клапана.
  6. Проверить защиту штока клапана дальномером km-419.


  7. T3B11B1K
    Показать иллюстрациюПеревод текста в иллюстрациях


  8. В случае превышения размера установить новые клапаны, а затем снова проверить защиту шток клапана. См. "Шлифовка клапана" и "Пришлифовывание клапана" в этом разделе.
  9. Если защита штока клапана остается слишком большой, несмотря на замену клапанов, заменить головку цилиндров.


T3B11B98
Показать иллюстрациюПеревод текста в иллюстрациях


Порядок сборки

  1. Установить юстировочные штифты держателя распределительного вала.
  2. Установить маслосъемные колпачки штоков клапанов.
  3. Нанести моторное масло на клапаны.
  4. Установить клапаны .
  5. Установить клапанные пружины .
  6. Приспособлением для сжатия клапанных пружин km-348 сжать клапанные пружины.
  7. Установить шпонки клапанов.
  8. Установить тарелку пружины клапана.


  9. T3B11B97
    Показать иллюстрациюПеревод текста в иллюстрациях


  10. Установить термостат и прокладку.
  11. Установите уплотнение корпуса термостата .
  12. Установить крепежные болты корпуса термостата.
  13. Затянуть
    Затянуть болты крепления корпуса термостата с моментом 20 Н•м (15 фунт-футов).



    T3B11B96
    Показать иллюстрациюПеревод текста в иллюстрациях


  14. Установить пальцы впускного коллектора.
  15. Установить прокладку впускного коллектора.
  16. Установить впускной коллектор.
  17. Установить крепежные гайки впускного коллектора.
  18. Затянуть
    Затянуть гайки крепления впускного коллектора с моментом 25 Н•м (18 фунт-футов).



    T3B11B95
    Показать иллюстрациюПеревод текста в иллюстрациях


  19. Установить свечи зажигания.
  20. Затянуть
    Затянуть свечи зажигания с моментом 25 Н•м (18 фунт-футов).

  21. Установить пальцы выпускного коллектора.
  22. Установить прокладку выпускного коллектора.
  23. Установите выпускной коллектор.
  24. Установить гайки выпускного коллектора.
  25. Затянуть
    Затяните гайки выпускного коллектора с моментом затяжки 25 Н•м (18 фунт-футов).



    T3B11B94
    Показать иллюстрациюПеревод текста в иллюстрациях


  26. Установить термозащитный щиток выпускного коллектора.
  27. Установить болты теплозащитного экрана выпускного коллектора.
  28. Затянуть
    Затяните болты термозащитного щитка выпускного коллектора с моментом 15 Н•м (11 фунт-футов).

  29. Установите термодатчик охлаждающей жидкости.
  30. Затянуть
    Затяните датчик температуры охлаждающей жидкости с моментом затяжки 20 Н•м (15 фунт-футов).

  31. Установить головку цилиндров со впускным коллектором и подсоединенным выхлопным коллектором. См. "Головка цилиндров и прокладка" в этом разделе.


T3B11B1L
Показать иллюстрациюПеревод текста в иллюстрациях


Коленчатый вал

Необходимое оборудование

MKM-412 Стенд для капремонта двигателя
J-42492 Регулятор приводного ремня газораспределительного механизма
Указатель углового крутящего момента KM-470-B
J-36792 или KM-635 Инструмент для установки заднего масляного уплотнения коленчатого вала

Примечание: Следует соблюдать крайнюю осторожность, чтобы не нанести каких-либо царапин, выбоин или повреждений на распределительный вал. Такое повреждение может нарушить работоспособность автомобиля.

Порядок разборки

  1. Снять двигатель. См. "Двигатель" в этом разделе.
  2. Отвернуть и снять болты маховика.
  3. Снять маховик.
  4. Снять задний масляный сальник коленчатого вала.
  5. Поднимите двигатель в сборе на стенд для капитального ремонта двигателя mkm-412.


  6. T3B11B1M
    Показать иллюстрациюПеревод текста в иллюстрациях


  7. Снять болты верхней крышки приводного ремня газораспределительного механизма.
  8. Снять крышку приводного ремня газораспределительного механизма.
  9. Отвернуть болты нижней крышки приводного ремня газораспределительного механизма.
  10. Снять нижнюю крышку приводного ремня газораспределительного механизма


  11. T3B11B56
    Показать иллюстрациюПеревод текста в иллюстрациях

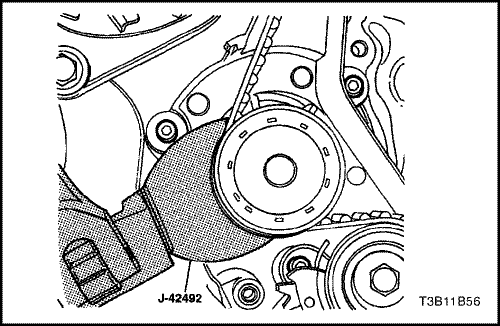

  12. Слегка отвернуть три болта крепления насоса охлаждающей жидкости.
  13. Провернуть насос охлаждающей жидкости с помощью регулировочного инструмента для приводного ремня ГРМ
  14. j-42492, чтобы снять напряжение с ремня ГРМ. Снять приводной ремень ГРМ.


  15. T3B11B35
    Показать иллюстрациюПеревод текста в иллюстрациях


  16. Снять болты крышки клапанов.
  17. Снять крышку и прокладку крышки клапанов.
  18. Примечание: Следует соблюдать крайнюю осторожность, чтобы не нанести каких-либо царапин, выбоин или повреждений на распределительный вал. Такое повреждение может нарушить работоспособность автомобиля.

  19. Крепко удерживая на месте распределительный вал, открутить болт шестерни распредвала.
  20. Снять шестерню распределительного вала.


  21. T3B11B1N
    Показать иллюстрациюПеревод текста в иллюстрациях

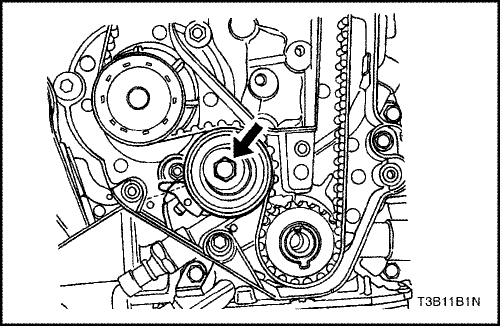

  22. Открутить винт автоматического натяжителя приводного ремня ГРМ.
  23. Снимите автоматический натяжитель приводного ремня газораспределительного механизма.
  24. Снимите винты крышки приводного ремня газораспределительного механизма.
  25. Снять заднюю крышку приводного ремня газораспределительного механизма.
  26. Снять шестерню приводного ремня газораспределительного механизма коленчатого вала.


  27. T3B11B62
    Показать иллюстрациюПеревод текста в иллюстрациях


  28. Провернуть двигатель на стенде для капитального ремонта двигателя mkm-412.
  29. Открутить крепежные винты масляного поддона.
  30. Снимите масляный поддон.
  31. Снять болты трубки датчика масляного насоса.
  32. Снимите трубку датчика масляного насоса.


  33. T3B11B63
    Показать иллюстрациюПеревод текста в иллюстрациях


  34. Открутить крепежные болты масляного насоса.
  35. Снять масляный насос.


  36. T3B11B1O
    Показать иллюстрациюПеревод текста в иллюстрациях

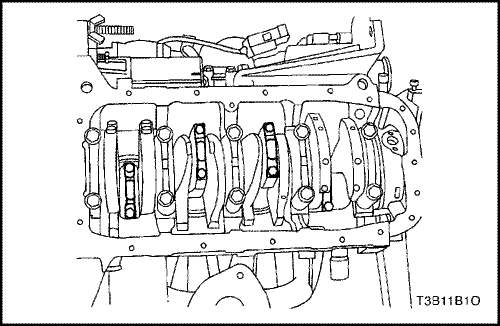

  37. Отметьте порядок крышек шатунных подшипников.
  38. Снять болты крышек шатунов на всех поршнях.
  39. Снять крышки шатунных подшипников и нижние шатунные подшипники.
  40. Снять верхние шатунные подшипники.


  41. T3B11B1P
    Показать иллюстрациюПеревод текста в иллюстрациях

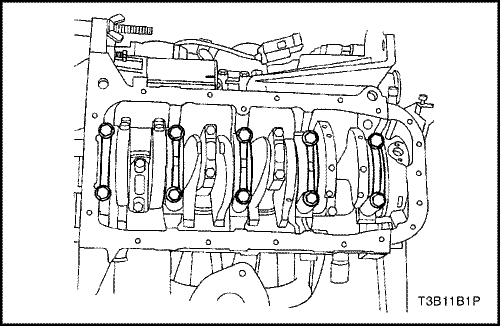

  42. Отметьте порядок крышек шатунных подшипников коленчатого вала.
  43. Открутить винты крышек коренных подшипников.
  44. Снимите крышки коренного подшипника.
  45. Снять подшипники коленчатого вала из крышек коренных подшипников.
  46. Снимите коленвал.
  47. Снять коренные подшипники с блока двигателя.
  48. При необходимости очистите детали.


T3B11B1Q
Показать иллюстрациюПеревод текста в иллюстрациях


Порядок сборки

  1. При установленных на месте подшипниках и коленчатом валу выставить зазоры всех подшипников по пластиковому калибру. См. "Подшипники коленчатого вала и подшипники шатуна -- пластиковые калибры" в этом разделе.
  2. Проверить осевой люфт коленчатого вала с установленными коренными подшипниками.
  3. Проверить допустимый осевой люфт коленчатого вала. См. "Характеристики двигателя" в этом разделе.


  4. T3B11B1R
    Показать иллюстрациюПеревод текста в иллюстрациях


  5. На коленвале, установленном в передний и задний коренные подшипники, проверить допустимое радиальное биение средней коренной цапфы. См. "Характеристики двигателя" в этом разделе.


  6. T3B11B1S
    Показать иллюстрациюПеревод текста в иллюстрациях


  7. Смазать коренные подшипники моторным маслом.
  8. Нанести валик клеевого герметика на канавки в крышках заднего коренного подшипника.
  9. Установить коренные подшипники в блок двигателя.
  10. Установите коленвал.


  11. T3B11B1T
    Показать иллюстрациюПеревод текста в иллюстрациях


  12. Установить подшипники коленчатого вала в крышки коренных подшипников.
  13. Установите крышки коренных подшипников .
  14. Примечание: Не использовать повторно старые болты крышек коренных подшипников. Это может привести к повреждению двигателя.

  15. Установить новые болты крышек коренных подшипников.
  16. Затянуть
    Затянуть болты крышек коренных подшипников с моментом 50 Н•м (37 фунт-футов). Для затягивания болтов коренных подшипников еще на 45 градусов плюс еще 15 градусов воспользуйтесь указателем углового крутящего момента КМ-470-В.

  17. Вставьте верхние подшипники соединительной тяги в соединительные тяги.
  18. Вставьте нижние подшипники соединительной тяги в крышки соединительных тяг.


  19. T3B11B1U
    Показать иллюстрациюПеревод текста в иллюстрациях


  20. Установить крышки шатунных подшипников на шатуны.
  21. Примечание: Не использовать повторно старые болты крышек подшипников соединительных тяг. Это может привести к повреждению двигателя.

  22. Установить новые болты крышек соединительных тяг.
  23. Затянуть
    Затянуть болты крышки шатунного подшипника с моментом 25 Н•м (18 фунт-футов). Для затягивания болтов соединительных тяг еще на 30 градусов плюс еще 15 градусов воспользуйтесь указателем углового крутящего момента КМ-470-В.



    T3B11B63
    Показать иллюстрациюПеревод текста в иллюстрациях


  24. Установить масляный насос.
  25. Установить крепежные болты масляного насоса.
  26. Затянуть
    Затянуть болты крепления масляного насоса с моментом 10 Н•м (89 фунт-дюймов).



    T3B11B62
    Показать иллюстрациюПеревод текста в иллюстрациях


  27. Установить трубку датчика масляного насоса.
  28. Установить болты трубку датчика/масляного насоса.
  29. Затянуть
    Затянуть трубку датчика масляного насоса и болты опорного кронштейна с моментом 10 Н•м (89 фунт-дюймов).



    T3B11B66
    Показать иллюстрациюПеревод текста в иллюстрациях


  30. Установить прокладку масляного поддона в масляный поддон.
  31. Установить масляный поддон.
  32. Важно: Установить масляный поддон в течение 5 минут после нанесения жидкой прокладки на масляный поддон.

  33. Установить крепежные болты масляного поддона.
  34. Затянуть
    Затянуть болты крепления масляного поддона с моментом 10 Н•м (89 фунт-дюймов).



    T3B11B1N
    Показать иллюстрациюПеревод текста в иллюстрациях


  35. Установить шестерню приводного ремня газораспределительного механизма коленчатого вала.
  36. Установить заднюю крышку приводного ремня газораспределительного механизма.
  37. Закрутить винты задней крышки приводного ремня газораспределительного механизма.
  38. Затянуть
    Затянуть болты задней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-дюймов).

  39. Установите автоматический натяжитель приводного ремня газораспределительного механизма.
  40. Установить винт автоматического натяжителя приводного ремня ГРМ.
  41. Затянуть
    Затянуть болт автоматического натяжителя приводного ремня газораспределительного механизма с моментом затяжки 20 Н•м (15 фунт-футов).



    T3B11B35
    Показать иллюстрациюПеревод текста в иллюстрациях


    Примечание: Следует соблюдать крайнюю осторожность, чтобы не нанести каких-либо царапин, выбоин или повреждений на распределительный вал. Такое повреждение может нарушить работоспособность автомобиля.

  42. Установить шестерню распределительного вала.
  43. Крепко удерживая распределительный вал на месте, закрутить винт шестерни распредвала.
  44. Затянуть
    Затянуть болт шестерни распределительного вала с моментом затяжки 45 Н•м (33 фунт-футов).



    T3B11B54
    Показать иллюстрациюПеревод текста в иллюстрациях


  45. Установите приводной ремень ГРМ.
  46. Отрегулировать натяжение приводного ремня газораспределительного механизма. См. Проверка и регулировка ремня ГРМ" в этом разделе.
  47. Установить прокладку крышки клапанов и крышку клапанов.
  48. Установить болты крышки клапанов.
  49. Затянуть
    Затянуть болты крышки клапанов с моментом 10 Н•м (89 фунт-дюймов).

  50. Установить нижнюю крышку приводного ремня газораспределительного механизма
  51. Установить болты нижней крышки приводного ремня газораспределительного механизма.
  52. Затянуть
    Затяните болты нижней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-дюймов).



    T3B11B1U
    Показать иллюстрациюПеревод текста в иллюстрациях


  53. Установите насос рулевого управления с гидроусилителем.
  54. Завернуть болта крепления насоса рулевого управления с сервоусилителем.
  55. Затянуть
    Затянуть крепежные болты насоса рулевого управления с гидроусилителем до 25 Н•м (18 фунт-футов).

  56. Установить крышку приводного ремня газораспределительного механизма.
  57. Установить болты верхней крышки приводного ремня газораспределительного механизма.
  58. Затянуть
    Затянуть болты верхней крышки приводного ремня газораспределительного механизма с моментом затяжки 10 Н•м (89 фунт-дюймов).

  59. Установить подъемное устройство для двигателя.
  60. Снять двигатель со стенда для капитального ремонта двигателя mkm-412.
  61. Установить заднее масляное уплотнение коленчатого вала монтажным инструментом j-36972 или km-635.


  62. T3B11B1L
    Показать иллюстрациюПеревод текста в иллюстрациях


  63. Установить маховик.
  64. Вкрутить болты маховика.
  65. Затянуть
    С помощью динамометрического ключа затяните болты маховика с моментом 35 Н•м (26 фунт-футов). Для затягивания болтов маховика еще на 30 градусов плюс еще 15 градусов воспользуйтесь угловым динамометром КМ-470-В.

  66. Установить двигатель. См. "Двигатель" в этом разделе.


T3B11B1Q
Показать иллюстрациюПеревод текста в иллюстрациях


Подшипники коленчатого вала и подшипники шатунов - пластиковые калибры

Необходимое оборудование

Указатель углового крутящего момента KM-470-B

Процедура осмотра - коленчатый вал

  1. Смазать коренные подшипники моторным маслом.
  2. Установить верхние коренные подшипники в шейки коленвала блока двигателя.
  3. Установить нижние коренные подшипники в крышки коренных подшипников.
  4. Установите коленвал.
  5. Проверить осевой люфт коленчатого вала с установленными коренными подшипниками.
  6. Проверить допустимый осевой люфт коленчатого вала. См. "Характеристики двигателя" в этом разделе.


  7. T3B11B1R
    Показать иллюстрациюПеревод текста в иллюстрациях


  8. На коленвале, установленном в передний и задний коренные подшипники, проверить допустимое радиальное биение средней коренной цапфы. См. "Характеристики двигателя" в этом разделе.


  9. T3B11B1V
    Показать иллюстрациюПеревод текста в иллюстрациях


    Важно: Смазать шейки коленчатого вала и слегка смазать коренные подшипники, чтобы пластмассовая калиброванная проволока не порвалась при снятии крышек коренных подшипников.

  10. Проверить зазоры всех коренных подшипников, используя имеющуюся в продаже пластмассовую калибровочную проволоку (измерительная полоса из пластичного волокна).
  11. Отрезать пластмассовую калибровочную проволоку длиной, соответствующей ширине подшипника. Положить ее в осевом направлении между шейками коленчатого вала и коренными подшипниками.


  12. T3B11B1T
    Показать иллюстрациюПеревод текста в иллюстрациях


  13. Установите крышки коренных подшипников .
  14. Установите винты крышек коренных подшипников.
  15. Затянуть
    Затянуть болты крышек коренных подшипников с моментом 50 Н•м (37 фунт-футов). Для затягивания болтов коренных подшипников еще на 45 градусов плюс еще 15 градусов воспользуйтесь указателем углового крутящего момента КМ-470-В.



    T3B11B1W
    Показать иллюстрациюПеревод текста в иллюстрациях


  16. Снимите крышки коренного подшипника.
  17. Измерить ширину сплющенной пластмассовой калибровочной проволоки, используя линейку. (Пластмассовая калибровочная проволока имеется для разных диапазонов допуска).
  18. Проверить зазоры в подшипниках на соответствие допускам. См. "Характеристики двигателя" в этом разделе.


T3B11B1V
Показать иллюстрациюПеревод текста в иллюстрациях


Процедура осмотра - соединительные тяги

  1. Покрыть подшипники шатуна моторным маслом.
  2. Важно: Смазать шатунные шейки коленчатого вала и слегка смазать шатунные подшипники, чтобы пластмассовая калиброванная проволока не порвалась при снятии крышек шатунных подшипников.

  3. Вставьте верхние подшипники соединительной тяги в шатунные шейки коленчатого вала.
  4. Вставьте нижние подшипники соединительной тяги в крышки шатунных подшипников.
  5. Проверить зазоры всех шатунных подшипников, используя имеющуюся в продаже пластмассовую калибровочную проволоку (измерительная полоса из пластичного волокна).


  6. T3B11B93
    Показать иллюстрациюПеревод текста в иллюстрациях


  7. Отрезать пластмассовую калибровочную проволоку длиной, соответствующей ширине подшипника. Положить ее в осевом направлении между шейками шатуна и шатунными подшипниками.
  8. Установить крышки шатунных подшипников.
  9. Установить болты крышки шатунных подшипников.
  10. Затянуть
    Затянуть болты крышки шатунного подшипника с моментом 25 Н•м (18 фунт-футов). Для затягивания болтов крышек коленчатого вала еще на 30 градусов плюс еще 15 градусов воспользуйтесь указателем углового крутящего момента КМ-470-В.



    T3B11B1W
    Показать иллюстрациюПеревод текста в иллюстрациях


  11. Снять крышки шатунных подшипников.
  12. Измерить ширину сплющенной пластмассовой калибровочной проволоки, используя линейку. (Пластмассовая калибровочная проволока имеется для разных диапазонов допуска).
  13. Проверить зазоры в подшипниках на соответствие допускам. См. "Характеристики двигателя" в этом разделе.


На предыдущую страницу На следующую страницу
https://vnx.su/ 🛠 Руководства по ремонту и эксплуатации для автомобилей

Поиск по сайту

Остались вопросы или пожелания? Пишите на почту: support@vnx.su

Карта Сайта
