Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

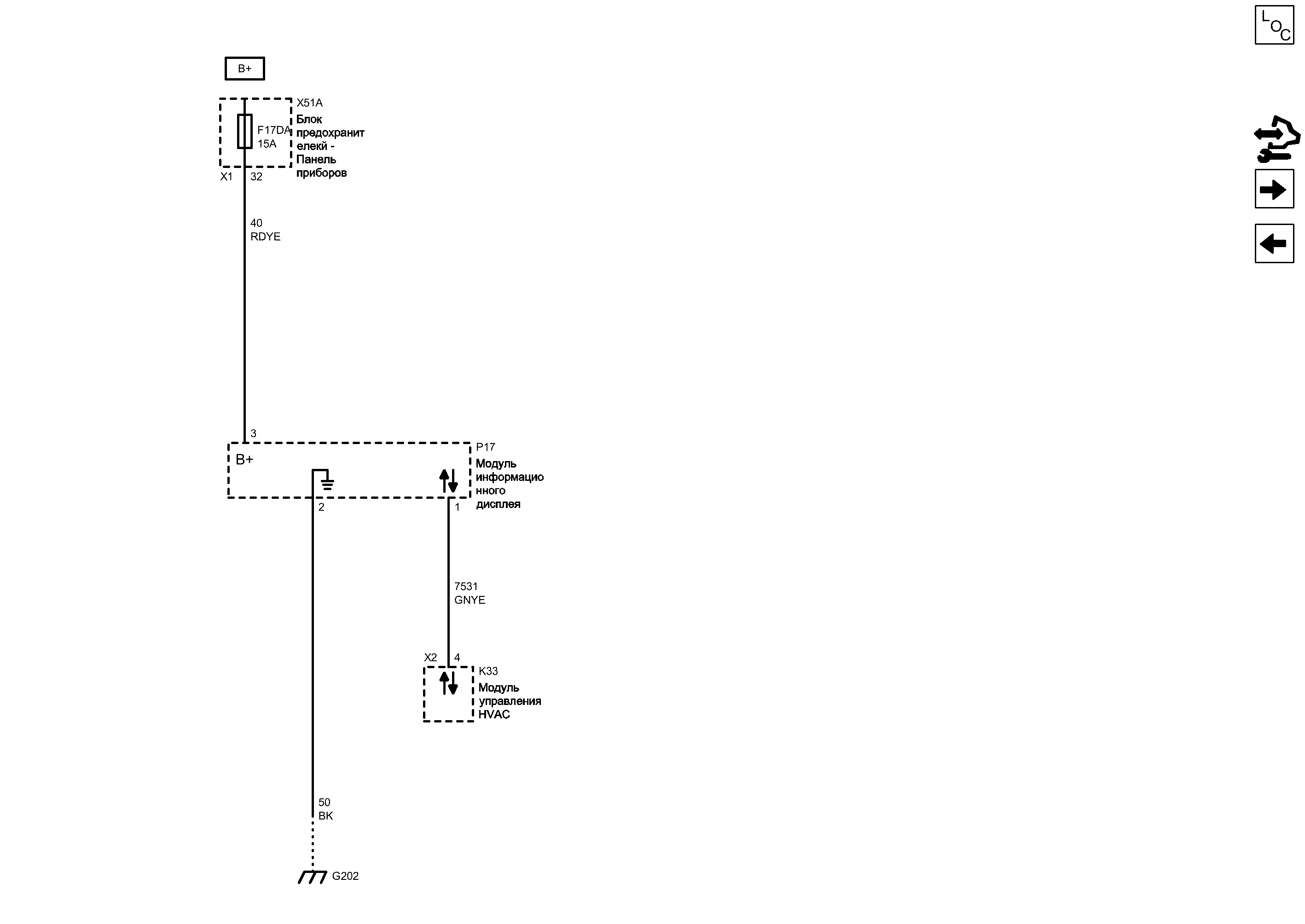

| Компоненты | |||
|---|---|---|---|
| f17da | Предохранитель | p17 | Модуль информационного дисплея |
| k33 | Модуль управления hvac | x51a | Блок предохранителекй - Панель приборов |
| Разъемы | |||
|---|---|---|---|
| k33 (x2) | Модуль управления hvac x2 | x51a (x1) | Блок предохранителекй - Панель приборов x1 |
| Точки соединения с массой | |||
|---|---|---|---|
| g202 | Поперечина, панель приборов - позади аудиосистемы | ||
| Сокращения | |||
|---|---|---|---|
| b+ | Вывод b+ | ||
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | rdye | Красный-Желтый |
| gnye | Зеленый-Желтый | ||
