Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

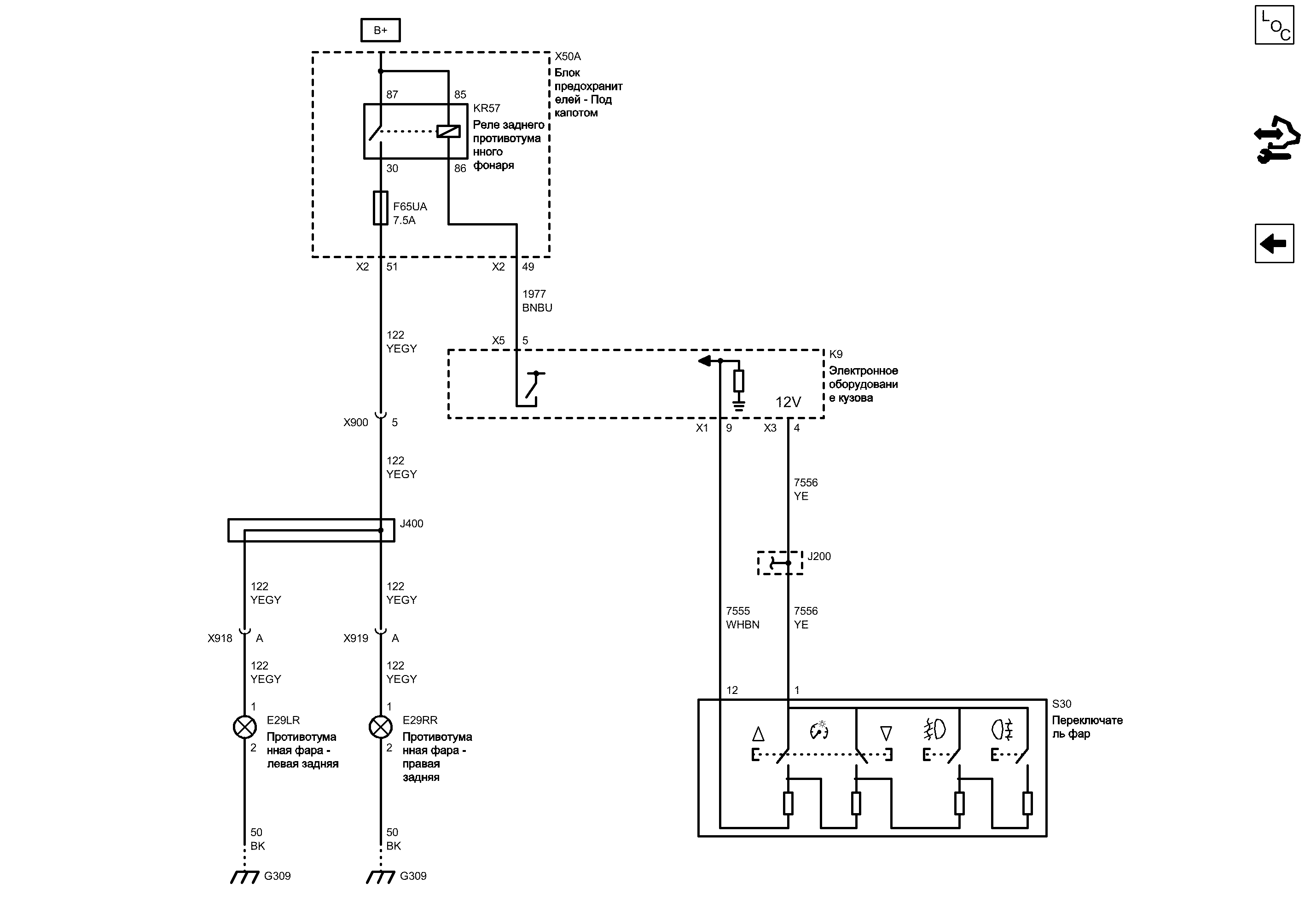

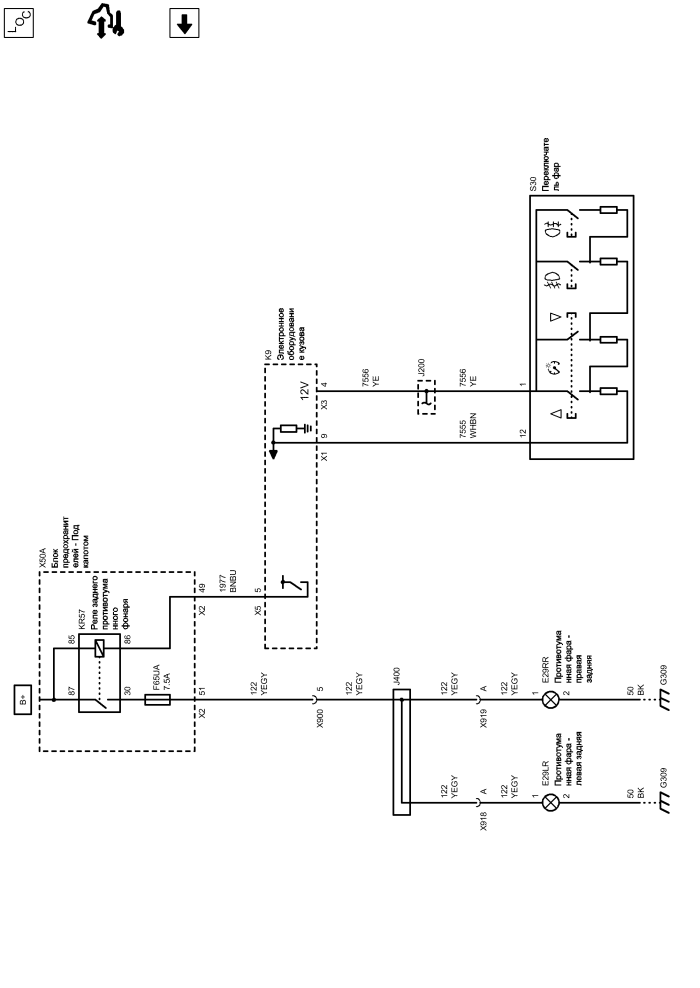

| Компоненты | |||
|---|---|---|---|
| e29lr | Противотуманная фара - левая задняя | kr57 | Реле заднего противотуманного фонаря |
| e29rr | Противотуманная фара - правая задняя | s30 | Переключатель фар |
| f65ua | Предохранитель | x50a | Блок предохранителей - Под капотом |
| k9 | Электронное оборудование кузова | ||
| Разъемы | |||
|---|---|---|---|
| j200 | Жгут проводов панели приборов | x50a (x2) | Блок предохранителей - Под капотом x2 |
| j400 | Жгут проводов багажника | x900 | Жгут проводов кузова и жгут проводов подъемной задней двери |
| k9 (x1) | Электронное оборудование кузова x1 | x918 | Жгут проводов подъемной задней двери и жгут проводов левого заднего фонаря подъемной задней двери |
| k9 (x3) | Электронное оборудование кузова x3 | x919 | Жгут проводов подъемной задней двери и жгут проводов правого заднего фонаря подъемной задней двери |
| k9 (x5) | Электронное оборудование кузова x5 | ||
| Точки соединения с массой | |||
|---|---|---|---|
| g309 | Задняя панель, левая | ||
| Сокращения | |||
|---|---|---|---|
| b+ | Вывод b+ | ||
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | ye | Желтый |
| bnbu | Коричневый-Синий | yegy | Желтый-Серый |
| whbn | Белый-Коричневый | ||
