Головка цилиндров и прокладка
Процедура снятия
Слейте охлаждающую жидкость двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Сбросьте давление в топливной системе. Смотри раздел 1F2, Органы управления двигателем - 1.4 DOHC - G14D.
Снимите приводной ремень газораспределительного механизма. Смотри "Система газораспределения" в данном разделе.
Снять натяжитель приводного ремня ГРМ. Смотри "Система газораспределения" в данном разделе.
Снимите распределительный вал. См. "Распределительный вал" в этом разделе.
Снимите заднюю крышку приводного ремня газораспределительного механизма.
Снимите впускной коллектор. См. пункт "Впускной коллектор" в этом разделе.
Снимите выпускной коллектор. Следуйте пункту "Выпускной коллектор" в этом разделе.
Снимите распределительное устройство охлаждающей жидкости. Следуйте разделу 1D, Охлаждение двигателя.
Снимите винты головки цилиндров.
Снимите головку цилиндров с прокладкой.
Процедура установки
Установите головку цилиндров с новой прокладкой.
Установите винты головки цилиндров.
Затянуть
Затяните винты головки цилиндров с моментом затяжки 25+90°+90°+90°+45° N•м (18,4+90°+90°+90°+45° фунтов на фут).
Установите распределительное устройство охлаждающей жидкости. Следуйте разделу 1D, Охлаждение двигателя.
Установите выпускной коллектор. Следуйте пункту "Выпускной коллектор" в этом разделе.
Установите впускной коллектор. См. пункт "Впускной коллектор" в этом разделе.
Установить заднюю крышку приводного ремня ГРМ.
Затянуть
Затяните винты задней крышки приводного ремня газораспределительного механизма с моментом затяжки 6 Н•м (53,1 фунтов на дюйм).
Установите распределительный вал. См. "Распределительный вал" в этом разделе.
Отрегулируйте фазы газораспределения ремня. Смотри "Регулировка системы газораспределения" в данном разделе.

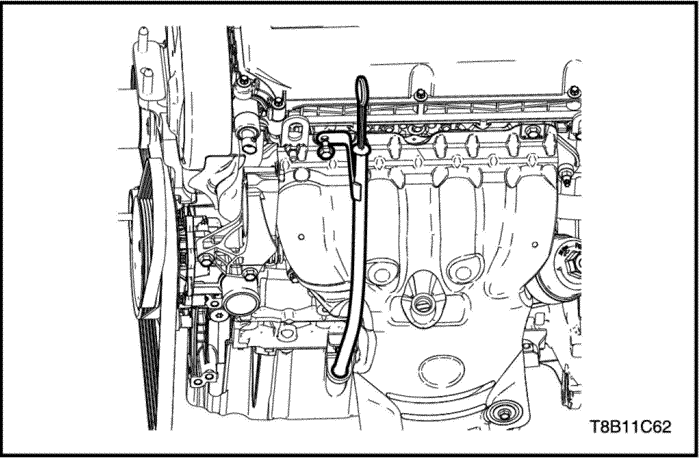

Указатель уровня масла и трубка
Порядок снятия и установки
Снимите призонный болт трубки указателя уровня масла.
Затянуть
Затяните призонный болт трубки указателя уровня масла с моментом затяжки 10 N•м (7,3 фунтов на фут).
Снимите указатель уровня масла и трубку.
Замена моторного масла и фильтра
Процедура снятия
Внимание! Не выполняйте данную процедуру при прогретом двигателе. Это может стать причиной повреждений и травм.
Поднимите автомобиль.
Поместите контейнер для сбора моторного масла под пробку сливного отверстия автомобиля.

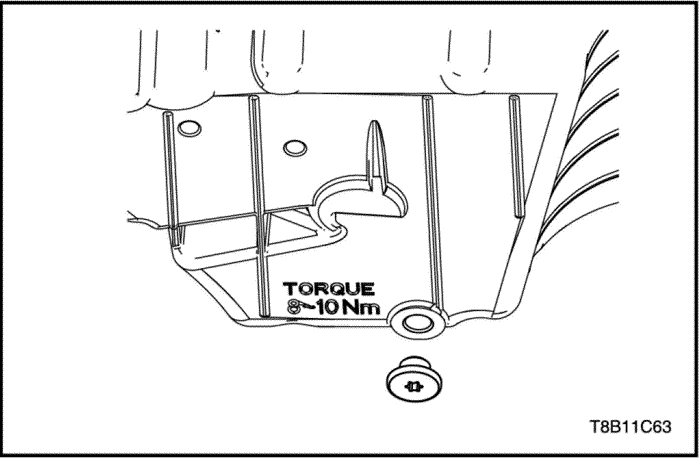

Осторожно удалите пробку сливного отверстия.
Слейте моторное масло.
Примечание: Если пробка сливного отверстия повреждена, замените ее на новую.
Установите пробку сливного отверстия.
Затянуть
Затяните пробку сливного отверстия с моментом затяжки 9 N•м (79,7 фунтов на дюйм).

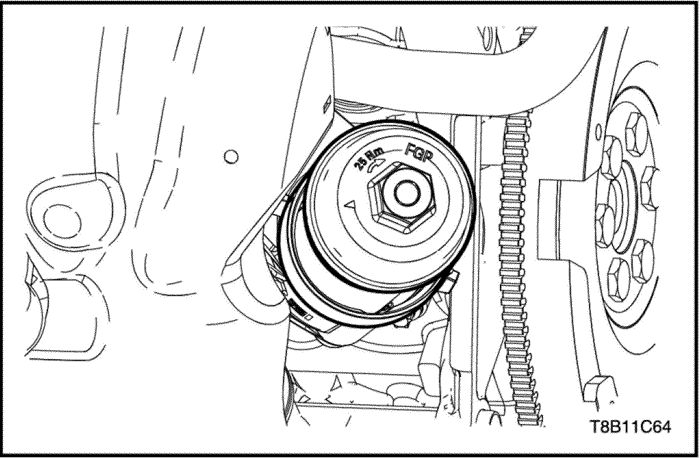

Снимите крышку масляного фильтра.
Снять масляный фильтр.
Процедура установки
Примечание: Не используйте повторно масляный фильтр двигателя.
Установите новый масляный фильтр.
Снимите крышку масляного фильтра.
Затянуть
Затяните крышку масляного фильтра с моментом затяжки 25 N•м (18,4 фунтов на фут).
Внимание! Смотри спецификации по моторному маслу в "Инструкция по эксплуатации" и произведите дозаправку новым подходящим и рекомендованным моторным маслом.

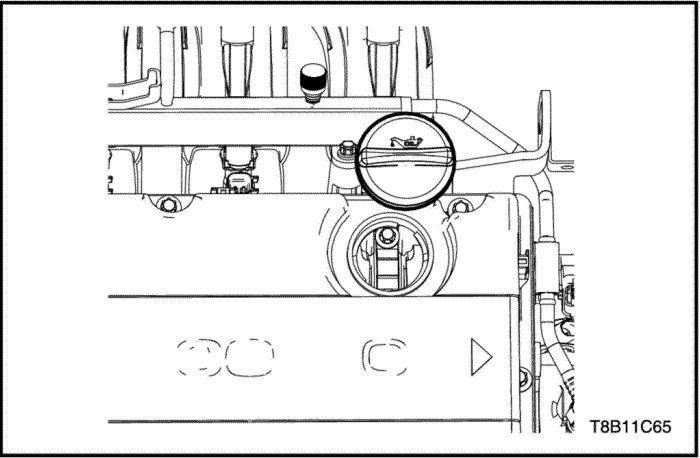

Откройте крышку маслоналивного отверстия.
Долейте новое моторное масло.
Масляный радиатор
Процедура снятия
Внимание! Не выполняйте данную процедуру при прогретом двигателе. Это может стать причиной повреждений и травм.
Слейте охлаждающую жидкость двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Слейте моторное масло. Смотри "Замена моторного масла и фильтра" в данном разделе.
Снимите выпускной коллектор. Следуйте пункту "Выпускной коллектор" в этом разделе.

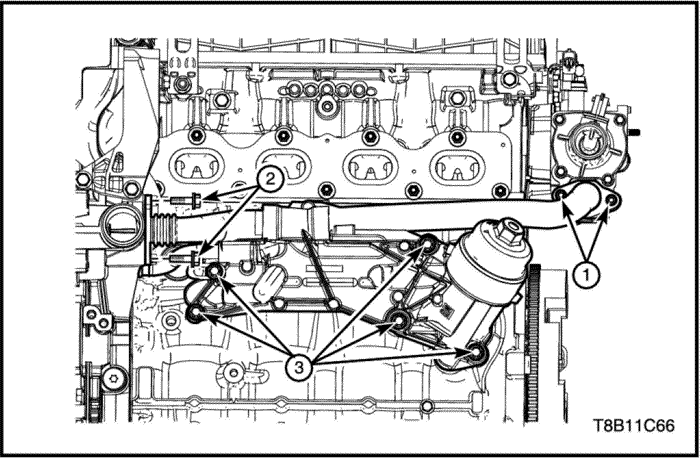

Удалите винты трубки охлаждающей жидкости с корпуса распределительного устройства охлаждающей жидкости двигателя (1).
Удалите винты трубки охлаждающей жидкости с передней крышки(2).
cнимите призонные болты масляного радиатора(3).

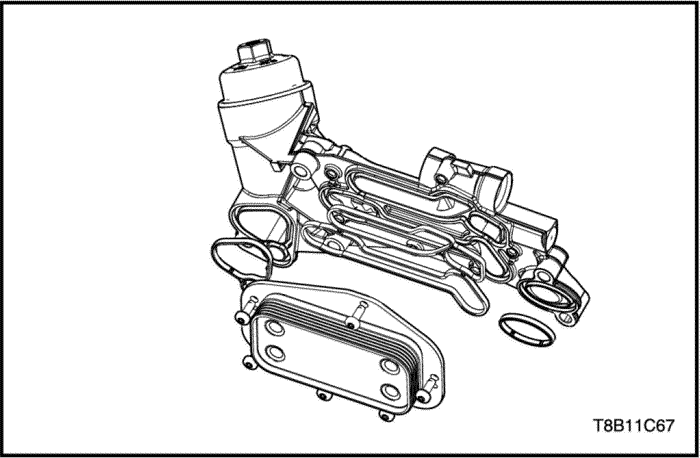

Снимите теплообменник с прокладкой.
Процедура установки
Внимание! Проверьте прокладки масляного радиатора на наличие повреждений или утечек. При наличии повреждений или трещин замените соответствующую прокладку на новую.
Установите теплообменник с прокладкой на корпус масляного радиатора.
Затянуть
Затяните винты теплообменника с моментом затяжки 8 N•м (70,8 фунтов на дюйм).
Вставьте трубу охлаждающей жидкости в корпус масляного радиатора с прокладкой.
Установите призонные болты масляного радиатора(3).
Затянуть
Затяните призонные болты трубки масляного радиатора с моментом затяжки 25 N•м (18,4 фунтов на фут).
Установите винты трубки охлаждающей жидкости на переднюю крышку двигателя (2).
Затянуть
Затяните винты трубки охлаждающей жидкости с моментом затяжки 8 N•м (70,8 фунтов на дюйм).
Установите винты трубки охлаждающей жидкости на корпус распределительного устройства охлаждающей жидкости двигателя (1).
Затянуть
Затяните винты трубки охлаждающей жидкости с моментом затяжки 8 N•м (70,8 фунтов на дюйм).
Снимите выпускной коллектор. Следуйте пункту "Выпускной коллектор" в этом разделе.
Масляный поддон
Необходимое оборудование
Устройство для снятия / установки болта масляного поддона EN-49152
Процедура снятия
Внимание! Не выполняйте данную процедуру при прогретом двигателе. Это может стать причиной повреждений и травм.
Слейте моторное масло. Смотри "Замена моторного масла и фильтра" в данном разделе.
Слейте моторное масло.
Снимите переднюю выхлопную трубу. См. Часть 1G. Выпускная система двигателя.
Удалите задний монтажный держатель коробки передач. (только автоматическая коробка передач).

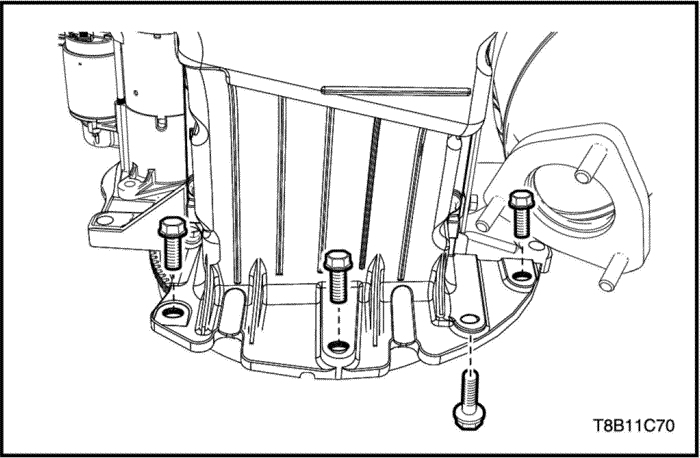

Удалите болты крепления масляного поддона к коробке передач.
Удаляйте болты масляного поддона, используя приспособление для снятия / установки болтов масляного поддона(en-49152).

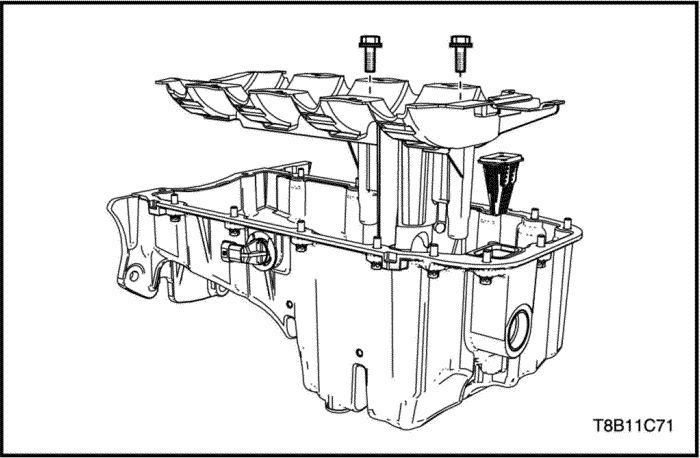

Снимите маслоуловитель масляного поддона.
Снимите масляный вакуум-фильтр.
Процедура установки
Снимите масляный вакуум-фильтр с масляного поддона.
Снимите маслоуловитель масляного поддона.
Затянуть
Затяните винты маслоуловителя масляного поддона с моментом затяжки 10 Н•м (7,3 фунтов на фут).
Почистите уплотнительную поверхность масляного поддона.

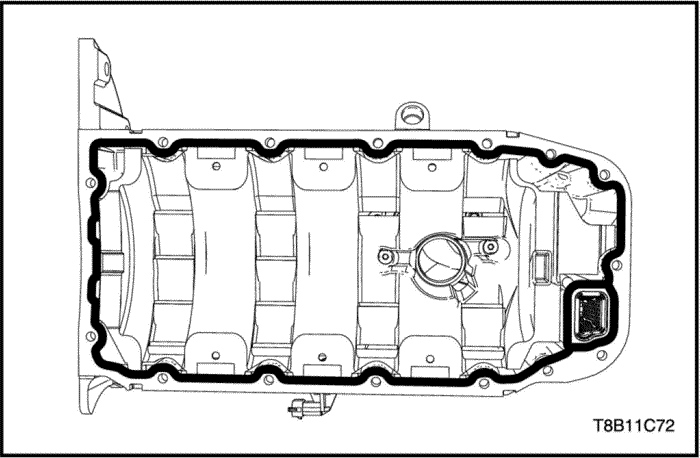

Нанесите на герметизируемую поверхность герметик для масляного поддона(loctite 5900).
Установите болты масляного поддона, используя приспособление для снятия / установки болтов масляного поддона(en-49152).
Затянуть
Затяните болты масляного поддона с моментом затяжки 14 Н•м (10,3 фунтов на фут).
Установите болты крепления масляного поддона к коробке передач.
Затянуть
Затяните болты крепления масляного поддона к коробке передач с моментом затяжки 40 Н•м (29,5 фунтов на фут).
Установите задний монтажный держатель коробки передач. (только автоматическая коробка передач).
Затянуть
Затяните винты и гайки заднего монтажного держателя коробки передач с моментом затяжки 80 N•м (59 фунтов на фут).
Предохранительный клапан давления масла
Процедура снятия
Снимите масляный поддон. Следуйте пункту "Масляный поддон" в этом разделе.

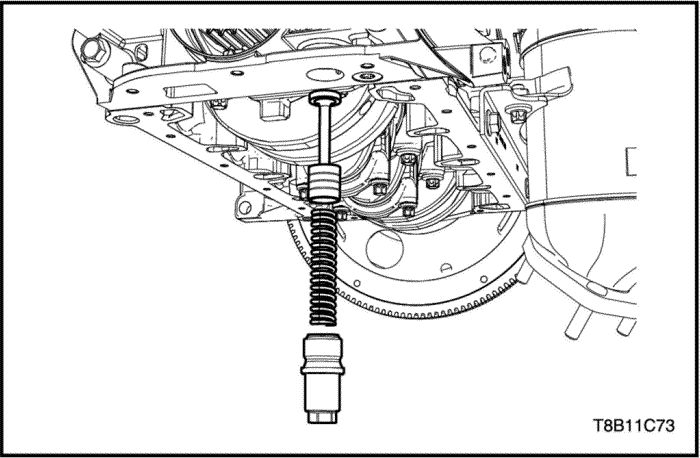

Снимите пробку предохранительного клапана давления масла.
Снимите пружину клапана.
Демонтируйте поршень клапана.
Процедура установки
Очистите резьбу пробки, пружину и поршень.
Установите поршень клапана.
Установите пружину клапана.
Установите пробку предохранительного клапана давления масла.
Затянуть
Затяните пробку предохранительного клапана давления масла с моментом затяжки 21 N•м (15,5 фунтов на фут).
Установите масляный поддон. Следуйте пункту "Масляный поддон" в этом разделе.
Предохранительный клапан избыточного давления масла
Процедура снятия
Снимите масляный поддон. Следуйте пункту "Масляный поддон" в этом разделе.

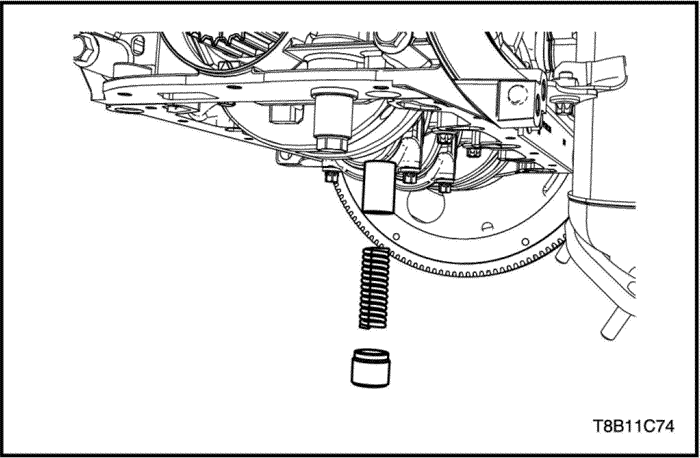

Снимите пробку предохранительного клапана избыточного давления масла.
Снимите пружину клапана.
Демонтируйте поршень клапана.
Процедура установки
Очистите резьбу пробки, пружину и поршень.
Установите поршень клапана.
Установите пружину клапана.
Установите пробку предохранительного клапана избыточного давления.
Затянуть
Затяните пробку предохранительного клапана давления масла с моментом затяжки 10 N•м (88,5 фунтов на дюйм).
Установите масляный поддон. Следуйте пункту "Масляный поддон" в этом разделе.
Масляный насос
Процедура снятия
Внимание! Не выполняйте данную процедуру при прогретом двигателе. Это может стать причиной повреждений и травм.
Слейте охлаждающую жидкость двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Слейте моторное масло. Смотри "Замена моторного масла и фильтра" в данном разделе.
Снимите выпускной коллектор. См. Часть 1G. Выпускная система двигателя.
Снимите приводной ремень газораспределительного механизма. Смотри "Система газораспределения" в данном разделе.
Снимите масляный поддон. Следуйте пункту "Масляный поддон" в этом разделе.
Снимите насос гидроусилителя рулевого управления и держатель. Следуйте разделу 6В, Насос рулевого управления с усилителем.
Снимите генератор. Следуйте разделу 1Е, Электрооборудование двигателя.
Снимите компрессор кондиционирования воздуха. Смотри раздел 7B, "Система отопления, вентиляции и кондиционирования".

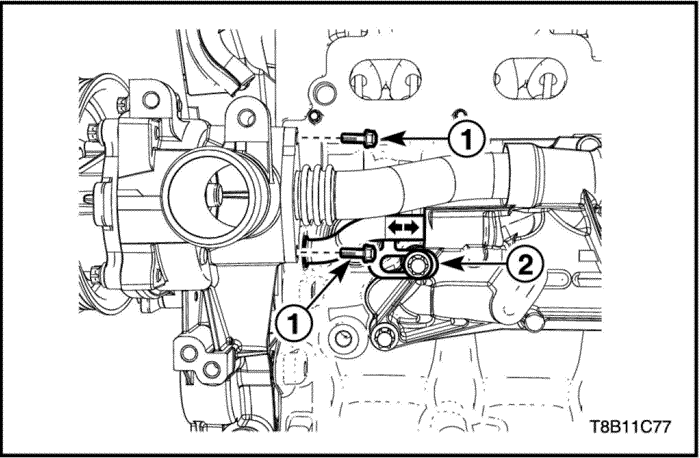

Удалите винты трубки охлаждающей жидкости двигателя (1).
Удалите болт держателя трубки охлаждающей жидкости двигателя(2), а затем протолкните трубку в корпус масляного радиатора.
Снять звездочку коленчатого вала.

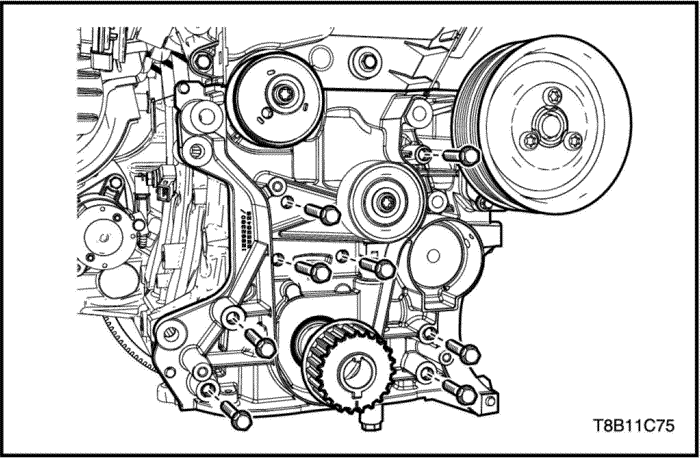

Снимите переднюю крышку двигателя в сборе с прокладкой.
Осмотр
Очистить замеряемую поверхность.

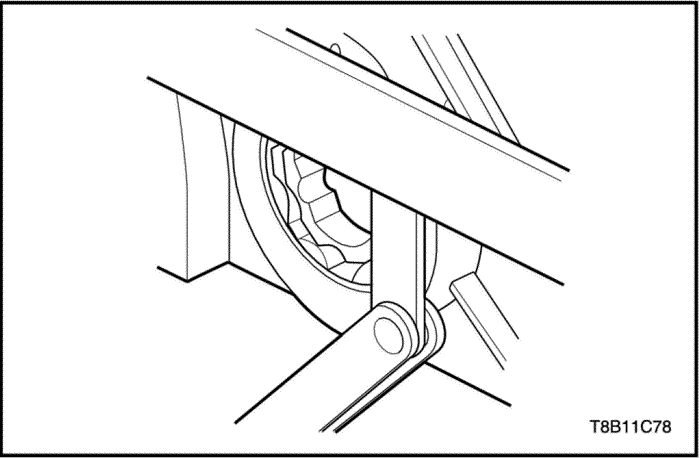

Измерьте осевой зазор роторов.
Если не соответствует спецификации, замените на новый. Следуйте пункту "Технические характеристики двигателя" в этом разделе.
Процедура установки
Внимание! Не используйте повторно прокладку передней крышки двигателя.
Установите переднюю крышку двигателя в сборе с новой прокладкой.
Затянуть
Затяните винты передней крышки двигателя с моментом затяжки 20 Н•м (14,7 фунтов на фут).
Установить звездочку коленчатого вала.
Установите винты трубки охлаждающей жидкости двигателя (1).
Установите болт держателя трубки охлаждающей жидкости двигателя(2), а затем протолкните трубку в корпус масляного радиатора.
Установить компрессор кондиционирования воздуха. Смотри раздел 7B, "Система отопления, вентиляции и кондиционирования".
Установить генератор. Следуйте разделу 1Е, Электрооборудование двигателя.
Установите трубку гидроусилителя рулевого управления и держатель. Следуйте разделу 6В, Насос рулевого управления с усилителем.
Установите масляный поддон. Следуйте пункту "Масляный поддон" в этом разделе.
Снимите приводной ремень газораспределительного механизма. Смотри "Система газораспределения" в данном разделе.
