ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА С АВТОМОБИЛЯ
Фильтрующий элемент воздушного фильтра
Порядок снятия и установки
Снять верхний корпус воздушного фильтра.
Заменить элемент воздушного фильтра.
Примечание: Перед заменой элемента воздушного фильтра на новый проверить интервал между циклами технического обслуживания и его состояние.
Затянуть
Затяните все винты верхней части корпуса воздушного фильтра с моментом затяжки 2 N•м (1,5 фунтов на фут).
Узел воздухоочистителя
Порядок снятия и установки
Ослабьте хомут и отсоедините выпускную трубу от верхней части корпуса воздухоочистителя.
Удалить сборочные винты воздухоочистителя.
Затянуть
Затяните винты воздухоочистителя в сборе с моментом затяжки 6 N•м (4,4 фунтов на фут).

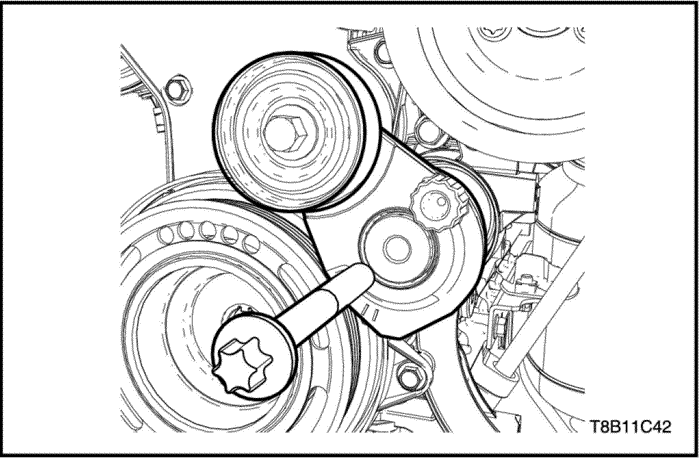

Вспомогательный ремень и натяжитель
Процедура снятия
Поверните звездообразную гайку натяжного устройства и снимите ремень привода вспомогательных агрегатов.
Примечание: Для снятия ремня насоса рулевого управления с гидроусилителем не снимайте заранее ремень привода вспомогательных агрегатов.
Демонтируйте рулевое управление с гидроусилителем. Следуйте разделу 6В, Насос рулевого управления с усилителем.
Снимите натяжное устройство ремня привода вспомогательных агрегатов.
Процедура установки
Установите натяжное устройство ремня привода вспомогательных агрегатов.
Затянуть
Затяните болт натяжного устройства ремня привода вспомогательных агрегатов с моментом затяжки 50 Н•м (36,8 фунтов на фут).
Установите ремень рулевого управления с гидроусилителем. Следуйте разделу 6В, Насос рулевого управления с усилителем.
Поверните звездообразную гайку натяжного устройства и установите ремень привода вспомогательных агрегатов.
Установить передний щиток двигателя со стороны правого переднего колеса.
Впускной коллектор
Процедура снятия
Внимание! Не снимайте при разогретом двигателе. Это может стать причиной повреждений и травм.
Отсоединить провод от отрицательного вывода аккумуляторной батареи.
Сбросьте давление в топливной системе. Смотри раздел 1F2, Органы управления двигателем - 1.4 DOHC - G14D.
Снять воздушный фильтр в сборе. См. "Воздушный фильтр в сборе" в данном разделе.
Удалите хомут напорной трубы рулевого управления с гидроусилителем с впускного коллектора. Следуйте разделу 6А, Система рулевого управления с усилителем.
Отсоедините соответствующие разъемы датчика и привода и отложите в сторону жгут проводов двигателя.
Разъем датчика температуры воздуха на впуске
Разъем датчика давления кондиционера(acp)
Разъем электромагнитного клапана положения кулачка
Разъем электрического контроллера дроссельной заслонки (etc)
Разъем датчика давления воздуха в коллекторе(map)
Разъем электромагнитного клапана СУПБ
Разъемы форсунок
Отсоедините топливопровод от топливной рампы.
Отсоедините впускные / выпускные шланги охлаждающей жидкости etc и затем отложите их в сторону.
Снимите с etc шланг из ПВХ.
Снять крышку головки цилиндров. См. "Крышка головки цилиндров" в данном разделе.
Снимите электрический контроллер дроссельной заслонки (etc). Смотри Раздел 1F2, Органы управления двигателем - 1.4 DOHC - G14D.
Снимите впускной коллектор с прокладкой.
Процедура установки
Внимание! Не используйте повторно прокладку впускного коллектора.

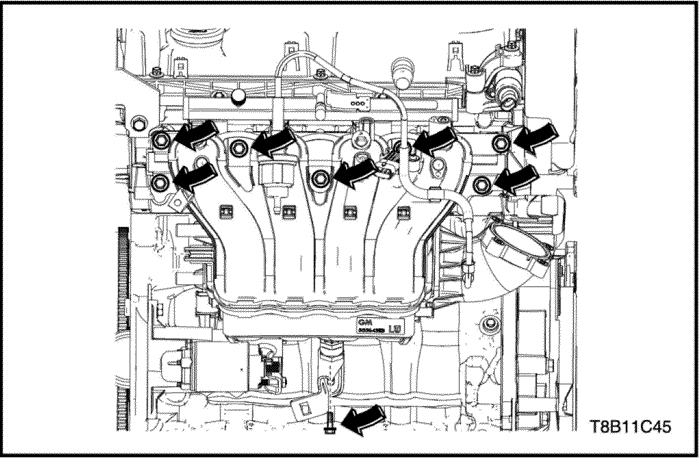

Установите впускной коллектор с новой прокладкой.
Затянуть
Затяните винты впускного коллектора с моментом затяжки 20 Н•м (14,7 фунтов на фут).
Затяните винт нижнего кронштейна впускного коллектора с моментом затяжки 8 Н•м (70,8 фунтов на дюйм).
Установите электрический контроллер дроссельной заслонки (etc). Смотри раздел 1F2, Органы управления двигателем - 1.4 DOHC - G14D.
Установить крышку головки цилиндров. См. "Крышка головки цилиндров" в данном разделе.
Установите на etc шланг из ПВХ.
Присоедините впускной и выпускной шланги охлаждающей жидкости etc.
Присоедините топливопровод к топливной рампе.
Присоедините соответствующие разъемы датчика и привода.
Разъем датчика давления кондиционера(acp)
Разъем электромагнитного клапана положения кулачка
Разъем электрического контроллера дроссельной заслонки (etc)
Разъем датчика давления воздуха в коллекторе(map)
Разъем электромагнитного клапана СУПБ
Разъемы форсунок
Установите хомут напорной трубы рулевого управления с гидроусилителем на впускной коллектор. Следуйте разделу 6А, Система рулевого управления с усилителем.
Установить воздухоочиститель в сборе. См. "Воздушный фильтр в сборе" в данном разделе.
Присоедините провод отрицательного вывода аккумуляторной батареи.
Выпускной коллектор
Процедура снятия
Внимание! Не снимайте при разогретом двигателе. Это может стать причиной повреждений и травм.
Отсоединить провод от отрицательного вывода аккумуляторной батареи.
Отсоедините верхний разъем датчика кислорода.

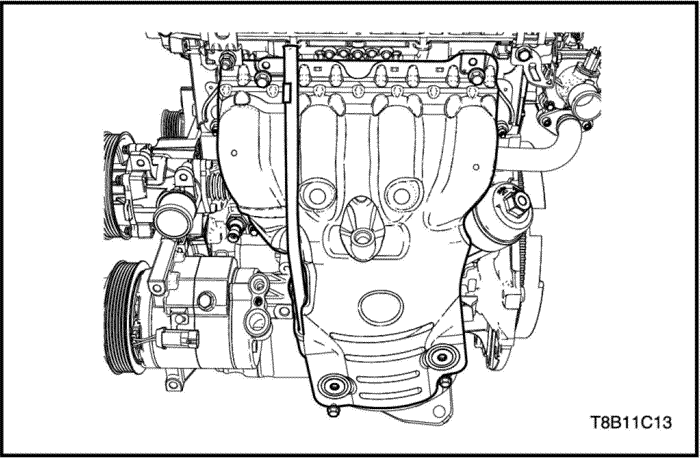

Снимите теплоизоляционный щиток выпускного коллектора с трубкой указателя моторного масла.
Снимите переднюю выхлопную трубу. Смотри раздел 1G, Система выпуска отработавших газов.
Снимите выпускной коллектор с прокладкой.
Примечание: Выпускной коллектор и каталитический нейтрализатор представляют собой одно целое.
Процедура установки
Внимание! Проверьте поверхность прокладки на выпуске на наличие или отсутствие трещин и повреждений.
Установите выпускной коллектор с прокладкой.
Затянуть
Затяните гайки выпускного коллектора с моментом затяжки 20 Н•м (14,7 фунтов на фут).
Затяните винты нижнего кронштейна выпускного коллектора с моментом затяжки 20 Н•м (14,7 фунтов на фут).
Установите переднюю выхлопную трубу. Смотри раздел 1G, Система выпуска отработавших газов.
Установите теплоизоляционный щиток выпускного коллектора с трубкой указателя моторного масла.
Затянуть
Затяните винты теплоизоляционного щитка с моментом затяжки 8 N•м (70,8 фунтов на дюйм).
Присоедините верхний разъём датчика кислорода.
Присоедините провод отрицательного вывода аккумуляторной батареи.

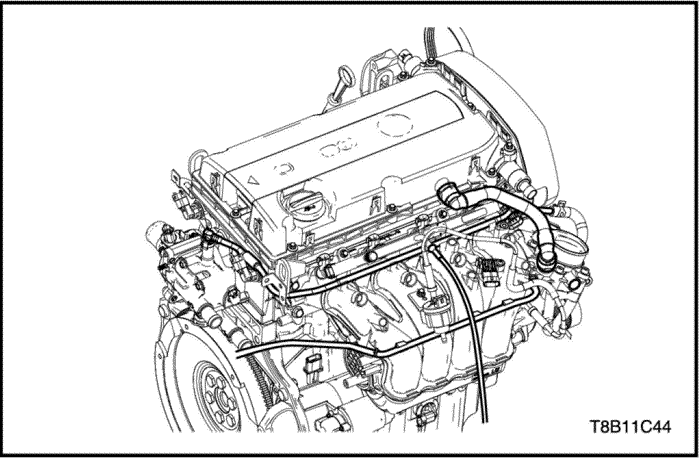

Крышка головки цилиндров
Процедура снятия
Отсоединить провод от отрицательного вывода аккумуляторной батареи.
Отсоедините соответствующий разъем датчика и привода и отложите в сторону жгут проводов двигателя.
Разъем жгута проводов масляного выключателя
Разъем компрессора кондиционера
Разъем датчика температуры воздуха в коллекторе(maТ)
Разъем датчика давления кондиционера (acp)
Разъемы электромагнитного клапана положения кулачка (справа / слева)
Разъем датчика давления воздуха в коллекторе(map)
Разъем электромагнитного клапана продувки угольного фильтра СУПБ
Разъемы форсунок
Разъем катушки зажигания
Разъемы датчика положения распредвала(cps) (справа / слева)
Уберите катушку зажигания. Смотри раздел 1F2, Органы управления двигателем - 1.4 DOHC - G14D.
Отделите хомуты из ПВХ от шланга из ПВХ.
Отсоединить шланг принудительной вентиляции картера от крышки головки цилиндров.
Выкрутите болты крышки головки цилиндров.
Снять крышку головки цилиндров.
Процедура установки
Примечание: Проверьте и подтвердите наличие повреждений или трещин прокладки головки цилиндров. При наличии повреждений или трещин замените ее на новую.
Установите головку цилиндров с прокладкой.
Вкрутите болты крышки головки цилиндров.
Затянуть
Затяните болты крышки головки цилиндров с моментом затяжки 8 Н•м (70,8 фунтов на дюйм).
Установите шланг из ПВХ на крышку головки цилиндров.
Присоедините хомуты из ПВХ к шлангу из ПВХ.
Смонтируйте жгут проводов двигателя и присоедините соответствующий разъем датчика и привода.
Разъем жгута проводов масляного выключателя
Разъем компрессора кондиционера
Разъем датчика температуры воздуха в коллекторе(maТ)
Разъем датчика давления кондиционера (acp)
Разъемы электромагнитного клапана положения кулачка (справа / слева)
Разъем датчика давления воздуха в коллекторе(map)
Разъем электромагнитного клапана продувки угольного фильтра СУПБ
Разъем катушки зажигания
Разъемы датчика положения распредвала(cps) (справа / слева)
Присоедините провод отрицательного вывода аккумуляторной батареи.
