Головка цилиндров и прокладка
Процедура снятия
Отсоедините отрицательный кабель аккумулятора.
Слейте охлаждающую жидкость двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Сбросить давление в топливной системе. Смотри раздел 1F1, Органы управления двигателем.
Снять крышку головки цилиндров. См. "Крышка головки цилиндров" в данном разделе.
Снимите крышку цепи распределительного механизма. Смотри "Система цепи распределительного механизма" в данном разделе.
Снимите распределительный вал. См. "Распределительный вал" в этом разделе.
Снимите впускной коллектор. См. пункт "Впускной коллектор" в этом разделе.
Снимите выпускной коллектор. Следуйте пункту "Выпускной коллектор" в этом разделе.
Снимите винты головки цилиндров.
Снимите головку цилиндров с прокладкой.
Очистка
Очистить уплотняемую поверхность головки цилиндров.
Очистите уплотняемую поверхность блока цилиндров.
Очистить болты крышки головки цилиндров.
Очистить отверстия под болты крышки головки цилиндров.
Процедура установки
Установите головку цилиндров в сборе и новую прокладку.
Затяните винты головки цилиндров.
Затянуть
Винты головки цилиндров: 22 N•м + 82°
Установите выпускной коллектор. Следуйте пункту "Выпускной коллектор" в этом разделе.
Установите впускной коллектор. См. пункт "Впускной коллектор" в этом разделе.
Установите распределительный вал. См. "Распределительный вал" в этом разделе.
Установите цепь распределительного механизма. Смотри "Система цепи распределительного механизма" в данном разделе.
Установить крышку головки цилиндров. См. "Крышка головки цилиндров" в данном разделе.
Заправьте систему охлаждения двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Присоедините отрицательный кабель аккумулятора.
Масляный поддон
Процедура снятия
Внимание! Если масляный поддон деформирован при снятии, не используйте его, а используйте новый масляный поддон.
Отсоедините отрицательный кабель аккумулятора.
Слейте моторное масло.

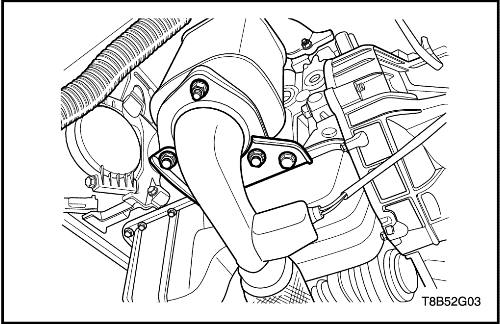

Снимите переднюю выхлопную трубу. См. Часть 1G. Выпускная система двигателя.
Снимите стопорные винты масляного поддона.
Снимите масляный поддон.
Удалите прокладку между масляным поддоном и уплотняемую поверхность блока цилиндров двигателя.
Процедура установки
Нанесите на масляный поддон жидкую прокладочную мастику.
Установите масляный поддон на блок цилиндров двигателя и затяните стопорные винты масляного поддона.
Затянуть
Стопорные винты масляного поддона: 10,5 N•м (7,7 фунтов на фут).
Установите переднюю выхлопную трубу. См. Часть 1G. Выпускная система двигателя
Долить моторное масло.
Масляный насос
Необходимое оборудование
EN-49072 Приспособление для установки передней прокладки коленчатого вала
Процедура снятия
Отсоедините отрицательный кабель аккумулятора.
Снять крышку головки цилиндров. См. "Крышка головки цилиндров" в данном разделе.
Снимите переднюю выхлопную трубу. См. Часть 1G. Выпускная система двигателя.
Снимите масляный поддон. Следуйте пункту "Масляный поддон" в этом разделе.
Снимите крышку цепи распределительного механизма. Смотри "Система цепи распределительного механизма" в данном разделе.
Удалите прокладку между масляным поддоном и уплотняемую поверхность блока цилиндров двигателя.

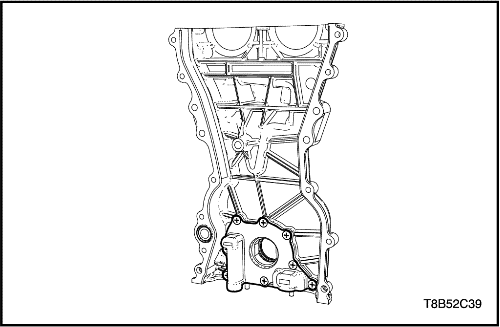

Удалите стопорные винты масляного насоса с цепи распределительного механизма.
Процедура установки
Затяните стопорные винты масляного насоса с цепи распределительного механизма и утановите масляный насос.
Затянуть
Винты крышки масляного насоса: 10 N•м (7,4 фунтов на фут).
Установите крышку цепи распределительного механизма. Смотри "Система цепи распределительного механизма" в данном разделе.
Примечание: При повреждении передний сальник коленчатого вала нужно заменить на новый. При установке переднего сальника коленчатого вала на масляный насос сделать так, чтобы канавка сальника была обращена в направлении контакта кожуха масляного насоса.
Установите переднее масляное уплотнение при помощи приспособления для установки(en-49072).
Установите масляный поддон. Следуйте пункту "Масляный поддон" в этом разделе.
Установить крышку головки цилиндров. См. "Крышка головки цилиндров" в данном разделе.
Установите крышку провода свечей зажигания.
Присоедините отрицательный кабель аккумулятора.
Подвеска двигателя
Необходимое оборудование
DW110-060 Опора зажимного приспособления для двигателя в сборе
Процедура снятия
Снять воздушный фильтр в сборе. См. "Воздушный фильтр в сборе" в данном разделе.
Подпереть узел двигателя, используя зажимное приспособление для двигателя dw110-060.

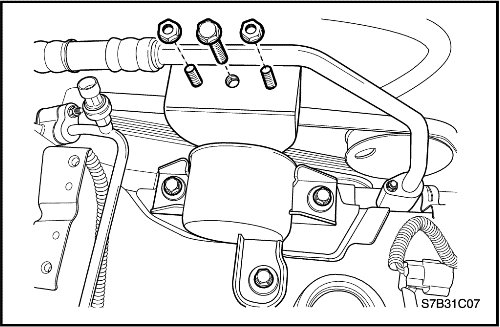

Снимите стопорные винты / гайки кронштейна подвески двигателя.
Снимите стопорные винты подвески двигателя.
Демонтировать узел подвески двигателя.
Процедура установки
Установить узел подвески двигателя.
Затяните стопорные винты подвески двигателя.
Затянуть
Стопорные винты подвески двигателя: 55 N•м (40,5 фунтов на фут).
Затяните стопорные винты / гайки кронштейна подвески двигателя.
Затянуть
Стопорные винты кронштейна подвески двигателя: 65 N•м (47,9 фунтов на фут).
Удалить зажимное приспособление двигателя в сборе dw110-060.
Установить воздухоочиститель в сборе. См. "Воздушный фильтр в сборе" в данном разделе.
Зажимное приспособление для двигателя
Необходимое оборудование
DW010-010 Приспособление для снятия и установки опоры двигателя и коробки передач в сборе с главной передачей
Процедура снятия
Разрядите систему кондиционирования воздуха (a/c), если имеется.
Слить жидкость рулевого управления с гидроусилителем, если она предусмотрена конструкцией.
Слейте охлаждающую жидкость двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Снимите аккумуляторную батарею и полку аккумуляторной батареи. Следуйте разделу 1Е, Электрооборудование двигателя.
Снять воздушный фильтр в сборе. См. "Воздушный фильтр в сборе" в данном разделе.

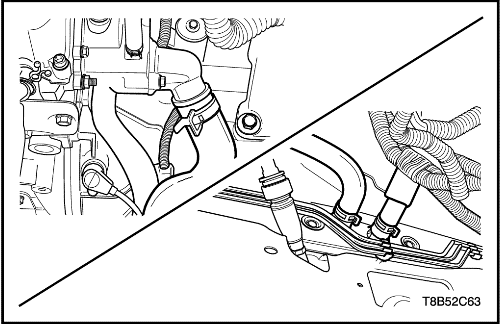

Отсоедините впускной и выпускной шланги радиатора.
Отсоедините впускной и выпускной шланги сердечника нагревателя.

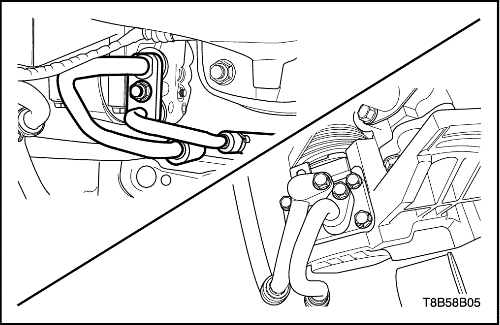

Снимите шланг рулевого управления с гидроусилителем с насоса рулевого управления. Следуйте разделу 6В, Насос рулевого управления с усилителем.
Снимите шланг компрессора кондиционера с компрессора. Следуйте разделу 7В, Управление системами отопления, вентиляции и кондиционирования.
Отсоедините трос акселератора.

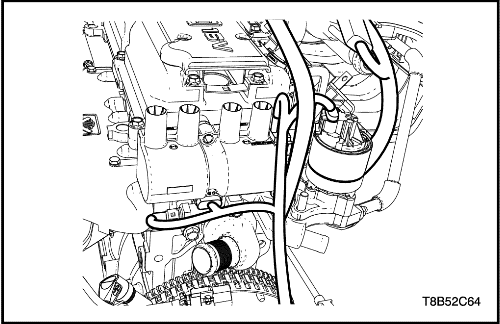

Отсоединить разъем tps.
Отсоединить разъем iacv.
Отсоедините разъем датчика давления кондиционера.
Отсоедините провод датчика давления масла рулевого управления с гидроусилителем.
Отсоедините разъем датчика температуры охлаждающей жидкости.
Отсоединить разъём клапана egr.
Отсоедините разъем датчика распределительного вала.
Отсоедините разъём катушки зажигания.
Отсоедините разъем датчика кислорода.
Отсоедините разъем датчика положения коленчатого вала.

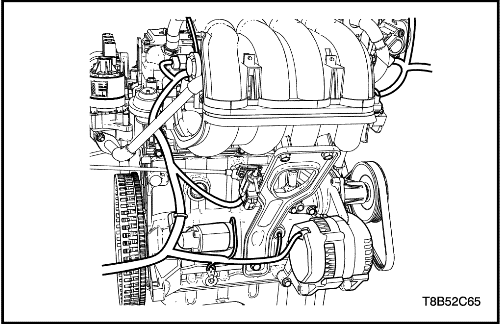

Отсоедините главный разъем форсунки.
Отсоедините разъем электромагнитного клапана угольного фильтра.
Отсоедините разъем электромагнитного клапана vgis.
Отсоедините разъем стартера. Смотри раздел 1Е, Электрооборудование двигателя.
Отсоедините разъем генератора. Смотри раздел 1Е, Электрооборудование двигателя.
Демонтируйте провод сцепления и разъемы. См. Раздел 5B, Пятиступенчатая механическая коробка передач с главной передачей в сборе, если это механическая коробка передач с главной передачей в сборе.
Снимите провод управления переключением передач с автоматической коробки передач с главной передачей в сборе. Смотри раздел 5A, AISIN Автоматическая коробка передач с главной передачей в сборе, если это автоматическая коробка передач с главной передачей в сборе.

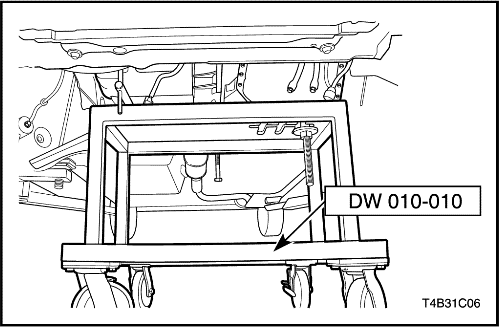

Подоприте двигатель, используя зажимное приспособление для двигателя dw010-010.
Снимите кронштейн подвески двигателя. Следуйте пункту "Подвеска двигателя" в этом разделе.

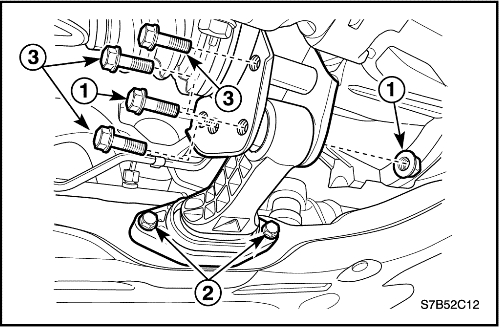

Снимите кронштейн подвески автоматической коробки передач с главной передачей в сборе.
Демонтировать заднюю подвеску коробки передач с главной передачей в сборе.

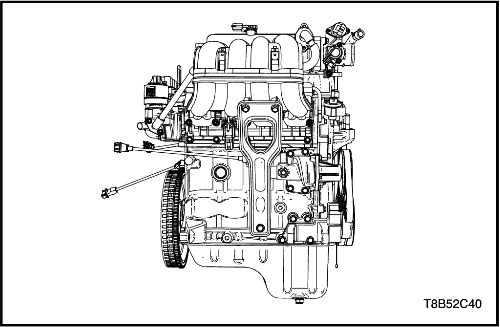

Демонтировать двигатель в сборе.
Снимите коробку передач с узла двигателя в сборе.
Снимите маховик (механическая коробка передач) или гибкую пластину (автоматическая коробка передач).
Процедура установки
Установите маховик (механическая коробка передач) или гибкую пластину (автоматическая коробка передач).
Затянуть
Винты маховика / гибкой пластины: 45 N•м (33,2 фунтов на фут).
Установите коробку передач на узел двигателя в сборе.
Затянуть
Винты коробки передач в сборе (механическая и автоматическая коробки передач): 60 N•м (44,2 фунтов на фут).
Подоприте двигатель, используя зажимное приспособление для двигателя dw010-010.
Установите кронштейн подвески двигателя. Следуйте пункту "Подвеска двигателя" в этом разделе.
Установите кронштейн подвески коробки передач с главной передачей в сборе. Следуйте пункту "Подвеска двигателя" в этом разделе.
Установить заднюю подвеску коробки передач с главной передачей в сборе.
Присоедините провод сцепления и разъемы. См. Раздел 5B, Пятиступенчатая механическая коробка передач с главной передачей в сборе, если это механическая коробка передач с главной передачей в сборе.
Присоедините провод управления переключением передач к автоматической коробке передач с главной передачей в сборе. Смотри раздел 5A, AISIN Автоматическая коробка передач с главной передачей в сборе, если это автоматическая коробка передач с главной передачей в сборе.
Присоедините главный разъем форсунки.
Присоедините разъем электромагнитного клапана угольного фильтра.
Присоедините разъем электромагнитного клапана vgis.
Присоедините разъем cтартера. Смотри раздел 1Е, Электрооборудование двигателя.
Присоедините разъем генератора. Смотри раздел 1Е, Электрооборудование двигателя.
Присоедините разъем датчика температуры охлаждающей жидкости.
Присоединить разъем клапана рециркуляции отработавших газов (egr).
Присоедините разъем датчика распределительного вала.
Присоедините разъём катушки зажигания.
Присоедините разъем датчика кислорода.
Присоедините разъем датчика положения коленчатого вала.
Присоедините трос акселератора.
Присоедините разъем ТРs.
Присоединить разъем iacv.
Присоедините разъем датчика давления кондиционера.
Присоедините провод датчика давления масла рулевого управления с гидроусилителем.
Установите шланг рулевого управления с гидроусилителем на насос рулевого управления. Следуйте разделу 6В, Насос рулевого управления с усилителем.
Установите трубку компрессора кондиционера на компрессор. Следуйте разделу 7В, Управление системами отопления, вентиляции и кондиционирования.
Присоедините впускной и выпускной шланги радиатора.
Присоедините впускной и выпускной шланги сердечника нагревателя.
Заправьте систему охлаждения двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Установить аккумуляторную батарею и полку аккумуляторной батареи. Смотри раздел 1Е, Электрооборудование двигателя.
Установить воздухоочиститель в сборе. См. "Воздушный фильтр в сборе" в данном разделе.
