Aveo_Sonic

Замена коробки передач

1. Снять аккумуляторную батарею и полку аккумуляторной батареи. См. Поддон аккумулятора Замена .
2. Без слива охлаждающей жидкости и снятия шлангов снимите и отложите в сторону расширительный бачок радиатора. См. Замена расширительного бачка радиатора .



3. Отсоединить конец троса (1) рычага переключения передач и рычага селектора от рычага переключения коробки передач и рычага селектора.
4. Потянуть за фиксаторы троса (2), чтобы отсоединить трос рычага переключения передач и рычага селектора от кронштейна рычага переключения передач и рычага селектора.
5. Отсоединить трос рычага переключения передач и рычага селектора от кронштейна троса рычага переключения передач и рычага селектора.




Примечание: Перед отсоединением передней трубки рабочего цилиндра сцепления, слейте тормозную жидкость/жидкость сцепления из бачка.

6. Снимите крепежный зажим передней трубки рабочего цилиндра сцепления (1).
7. Отсоедините переднюю трубку (2) рабочего цилиндра сцепления от отвода трубки рабочего цилиндра сцепления.

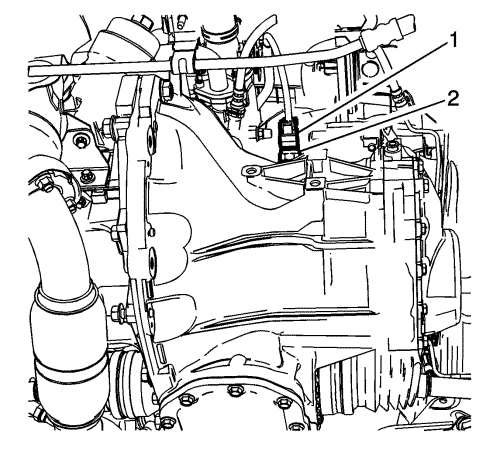

8. Отсоедините электрический разъем (1) от переключателя (2) фонаря заднего хода.



9. Отсоединить электрический разъем ведомой шестерни спидометра (1).



10. Снимите верхние болты (1) коробки передач.
11. Установите крепление опоры двигателя. См. Держатель подпорки двигателя .
12. Слейте жидкость из коробки передач. См. Слив и заправка трансмиссионной жидкости .
13. Снять приемную трубу глушителя. См. Замена передней трубки выпускного коллектора : LDV,LSF  → LDD  → LDE .



14. Извлечь ведущий вал правого переднего колеса из коробки передач. См. Замена приводного вала переднего колеса : W/J93, J94  → W/JPW, J97 .
15. Извлечь ведущий вал левого переднего колеса из коробки передач. См. Замена приводного вала переднего колеса : W/J93, J94  → W/JPW, J97 .



16. Снимите заднюю опору коробки передач (3). См. Замена задней подвески коробки передач .
17. Снимите трансмиссию и раму передней подвески. См. Замена трансмиссии и рамы передней подвески .



18. Снимите левую опору коробки передач (4). См. Замена опоры подвески коробки передач - Левая сторона .
19. Снимите кронштейн левой опоры коробки передач . См. Кронштейн подвески коробки передач Замена - Левая сторона .
20. Опереть коробку передач на домкрат.



21. Выкрутить нижние болты коробки передач (1, 2, 3).
22. Отсоедините коробку передач от двигателя.
23. Опустить коробку передач с помощью домкрата настолько, чтобы иметь возможность извлечь коробку передач.

1. Поднять коробку передач домкратом и установить ее на двигателе.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".




2. Установить нижние болты (1, 2) крепления коробки передач и затянуть их моментом 75 Н·м (55 фунт -фута).
3. Установить нижние болты (3) крепления коробки передач и затянуть их моментом 45 Н·м (33 фунт -фута).
4. Убрать домкрат.
5. Установите кронштейн левой опоры КПП . См. Кронштейн подвески коробки передач Замена - Левая сторона .



6. Установите левую опору КПП (4). См. Замена опоры подвески коробки передач - Левая сторона .
7. Установите трансмиссию и раму передней подвески. См. Замена трансмиссии и рамы передней подвески .



8. Установите заднюю опору трансмиссии (3). См. Замена задней подвески коробки передач .



9. Установить ведущий вал левого переднего колеса на коробку передач. См. Замена приводного вала переднего колеса : W/J93, J94  → W/JPW, J97 .
10. Установить вал привода правого переднего колеса на коробку передач. См. Замена приводного вала переднего колеса : W/J93, J94  → W/JPW, J97 .
11. Установить приемную трубу глушителя. См. Замена передней трубки выпускного коллектора : LDV,LSF  → LDD  → LDE .



12. Снять держатель подпорки двигателя. См. Держатель подпорки двигателя .
13. Ввернуть верхние болты (1) крепления коробки передач к двигателю и затянуть моментом 75 Н·м (55 фунт фут).



14. Подсоединить электрический разъем ведомой шестерни спидометра (1).



15. Подсоединить электрический разъем (1) к выключателю фонаря заднего хода (2).
16. Присоединить хомут жгута проводов к коробке передач.




Примечание: Передний трубопровод рабочего цилиндра сцепления должен явно наживиться.

17. Подсоедините переднюю трубку (2) рабочего цилиндра сцепления к отводу трубки рабочего цилиндра сцепления.
18. Зафиксировать крепежный зажим передней трубки рабочего цилиндра сцепления (1).



19. Подсоединить концы тросов (1) рычага переключения передач и рычага селектора к рычагу переключения коробки передач и рычагу селектора.
20. Установить тросы выбора и переключения передач (3) в кронштейн крепления тросов.
21. Отрегулируйте натяжение тросов рычага-избирателя диапазона. См. Регулировка троса рычага переключения и рычага выбора передач на механической коробке передач .
22. Залейте жидкость в коробку передач. См. Слив и заправка трансмиссионной жидкости .
23. Установите расширительный бачок радиатора. См. Замена расширительного бачка радиатора .
24. Установить аккумуляторную батарею и полку аккумуляторной батареи. См. Поддон аккумулятора Замена .
25. Удалить воздух из гидравлической системы сцепления. См. Удаление воздуха из гидравлической системы сцепления .
26. Провести дорожное испытание автомобиля.
