Замена приводного вала переднего колеса -- w/jpw, j97

Специальный инструмент

Для получения информации по инструменту, используемому на местах, смотри Специальный инструмент .

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска .
3. Убрать защиту рамы передней подвески и коробки передач, если имеется. См. Замена защиты рамы передней подвески и коробки передач в сборе с двигателем .



4. Установите приспособление для фиксации колесаdt- 50186 (1) на ступицу.



5. Для разгибания контровочного загиба на гайке приводного вала используйте соответствующее приспособление (1).

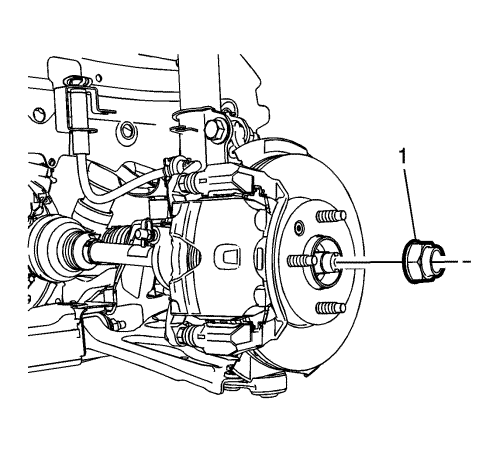

6. Удалите и выбросьте в отходы гайку вала ведущего колеса (1). Замените только на НОВЫЙ.
7. Отсоедините стойку стабилизатора от стойки передней подвески. См. Замена соединения вала стабилизатора .
8. Снять конец наружной поперечной рулевой тяги с поворотного кулака. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
9. Отсоедините болт нижнего рычага подвески от поворотного кулака. См. Нижний рычаг регулировки, замена .



10. С помощью съемника шпинделя ступицыdt- 50188 (2), отсоедините приводной вал колеса от ступицы переднего колеса (1).



11. С помощью длинной отвертки (2) снимите вал ведущего колеса (1) с коробки передач.



12. Снять вал привода колес с автомобиля (1).

1. Установите предохранительное кольцо для защиты уплотненийdt- 6332 (1) в коробку передач в сборе с двигателем.
2. Установите приводной вал колеса (2) так, чтобы шлицы приводного вала зашли за уплотнение вала (1).
3. Снимите предохранительное кольцо для защиты уплотненийdt 6332 (1) с вала привода колеса.
4. Вставьте приводной вал колеса до конца в узле ведущий мост-коробка передач.
5. Установите приводной вал колеса в узел ступицы и подшипника переднего колеса.
6. Установите болт шарового шарнира нижнего рычага подвески на поворотный кулак. См. Нижний рычаг регулировки, замена .
7. Установить стойку стабилизатора на стойку передней подвески. См. Замена соединения вала стабилизатора .
8. Установите наружную поперечную рулевую тягу на поворотный кулак. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .



9. Установить НОВУЮ гайку вала ведущего колеса.



10. Установите приспособление для фиксации колесаdt- 50186 (1) на ступицу.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

11. Используя гнездо соответствующего размера и динамометрический ключ, затяните гайку вала ведущего колеса (2) с моментом 250 Н·м (184 фунт футов).



12. С помощью выколотки (1) закрепите гайку вала ведущего колеса.
13. Установите защиту рамы коробки передач и передней подвески, если имеется. См. Замена защиты рамы передней подвески и коробки передач в сборе с двигателем .
14. Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска .
15. Снять опору и опустить автомобиль.
