Aveo_Sonic

Замена трансмиссии и рамы передней подвески

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Поддержать радиатор и конденсатор сверху, используя верхние кронштейны с каждой стороны.
2. Поднять автомобиль на подъемнике. См. Подъем и пользование домкратом на автомобиле .
3. Снять переднее колесо и шину в сборе. См. Демонтаж и установка шины и диска .
4. Снять защитную пластину днища с передней рамы, если она установлена. См. Замена защитной пластины днища рамы силовой установки и передней подвески .
5. Снять внутренние передние удлинители облицовки левой и правой передних колесных арок. См. Замена внутреннего переднего удлинителя облицовки передней колесной арки .
6. Снимите нижний кронштейн крепления противоударного бруса переднего бампера. См. Замена нижнего кронштейна ударного бруса переднего бампера .
7. Отсоедините наконечник рулевой тяги от поворотного кулака. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
8. Отсоединить нижние шарниры от поворотных кулаков. См. Нижний рычаг регулировки, замена .
9. Отсоединить стойки стабилизатора от амортизационных стоек.



10. Открутить и выбросить крепежные болты рулевой рейки (1).
11. С помощью проволоки закрепить рулевой механизм на автомобиле.
12. Отсоединить гидравлические шланги рулевого сервоусилителя от передней рамы (если оборудовано).
13. Отсоединить изоляторы выпускной системы (2) от рамы передней подвески.
14. Отсоедините шланг и штуцер насоса вакуумного усилителя тормозов, если имеется.

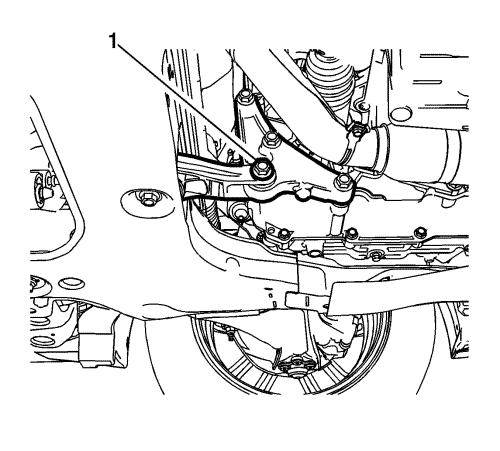

15. Выкрутите болт крепления кронштейна задней точки крепления коробки передач (1).
16. При помощи подходящего стола для опоры или аналогичного приспособления подпереть раму подвески.



17. Открутить верхние крепежные болты рамы подвески (1).



18. Отвернуть передние болты крепления рамы (1) рамы.
19. Отвернуть задние болты крепления (2) рамы.
20. Снять раму (3) с автомобиля.
21. При замене рамы снять следующие компоненты:

•	Нижние рычаги управления -- см. Нижний рычаг регулировки, замена .

•	Вал стабилизатора -- см. Замена вала стабилизатора .

•	Нижний противоударный брус переднего бампера - смотри Замена нижнего ударного бруса переднего бампера .

•	Насос вакуумного усилителя тормозов, если имеется -- смотри Замена насоса вакуумного усилителя тормозов .

1. Установите на раму трансмиссии и передней подвески следующие компоненты (если они удалялись):

•	Насос вакуумного усилителя тормозов, если имеется -- смотри Замена насоса вакуумного усилителя тормозов .

•	Нижний противоударный брус переднего бампера - смотри Замена нижнего ударного бруса переднего бампера .

•	Вал стабилизатора -- см. Замена вала стабилизатора .

•	Нижние рычаги управления -- см. Нижний рычаг регулировки, замена .

2. Установить раму (3) на автомобиль.



3. При помощи штифтов регулировки рамы передней подвески CH-50619, попросите помощника вертикально вставить пальцы через раму передней подвески и панель пола и удерживать их (1).

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

4. Вверните задние болты крепления (2) рамы и затяните их моментом 135 Н·м (100 фунт фут).
5. Вверните передние болты крепления (1) рамы и затяните их моментом 58 Н·м (43 фунт фут).



6. Закрутить верхние крепежные болты (1) рамы подвески и затянуть их до 135 Н·м (100 фунт фут).
7. Убрать опору рулевого механизма с сервоусилителем.



8. Установить крепежные фиксаторы (1) рулевого механизма. См. Замена кожуха рулевого механизма .
9. Присоединить гидравлические шланги рулевого сервоусилителя к передней раме (если оборудовано).
10. Присоединить изоляторы выпускной системы (2) к раме передней подвески.



11. Вкрутите болт крепления кронштейна задней точки крепления коробки передач (1). См. Замена задней подвески коробки передач .
12. Подсоедините шланг и штуцер насоса вакуумного усилителя тормозов, если имеется.
13. Присоединить нижние шарниры к поворотным кулакам. См. Нижний рычаг регулировки, замена .
14. Присоединить стойки стабилизатора к амортизационным стойкам. См. Замена соединения вала стабилизатора .
15. Подсоедините наконечник рулевой тяги к поворотному кулаку. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
16. Установите нижний кронштейн крепления противоударного бруса переднего бампера. См. Замена нижнего кронштейна ударного бруса переднего бампера .
17. Установить внутренние передние удлинители облицовки левой и правой передних колесных арок. См. Замена внутреннего переднего удлинителя облицовки передней колесной арки .
18. Установить защитную пластину днища на переднюю раму, если она установлена. См. Замена защитной пластины днища рамы силовой установки и передней подвески .
19. Установите переднее колесо и шину в сборе. См. Демонтаж и установка шины и диска .
20. Опустить автомобиль.
21. Снимите опору радиатора и конденсатора.
