Предварительные процедуры

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снять переднее колесо в сборе с шиной. См. Демонтаж и установка шины и диска .

1

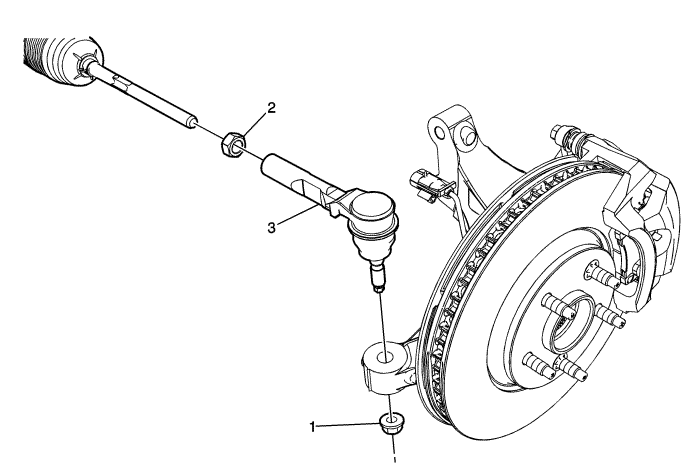

Гайка внешней поперечной рулевой тяги системы рулевых тяг

Предупреждение: Этот компонент оборудован удлиняющимся при затяжке крепежом. При установке этого компонента установить НОВЫЙ удлиняющийся при затяжке крепеж. Если не заменить удлиняющийся при затяжке крепеж, это может привести к физическим травмам и вывести из строя автомобиль или компоненты.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Процедура

1. Отвернуть гайку наружной поперечной рулевой тяги рычажного рулевого механизма.

Выбросить гайку.

2. Завернуть НОВУЮ гайку наконечника рулевой тяги.
3. Использовать счетчик en-45059 для затяжки гайки наконечника рулевой тяги в соответствии с техническими характеристиками.

Затянуть

1. 30 Н·м (22 фунто-футов)
2. 128 градусов

Специальный инструмент

en-45059 Измеритель угла

Эквивалентные местные инструменты см. Специальный инструмент .

2

Гайка внутренней поперечной рулевой тяги системы рулевых тяг

Процедура

1. Краской нанести совмещающие метки на гайку внутренней поперечной рулевой тяги рычажного рулевого механизма и на внутреннюю поперечную рулевую тягу рычажного рулевого механизма.
2. Во время установки совместить метки.
3. Во время установки гайку не затягивать. Затянуть гайку после регулировки угла схождения передних колес. См. Выравнивание колеса - Угол рулевого колеса и/или регулировка схождения колес .

3

Внешняя поперечная рулевая тяга системы рулевых тяг

Осторожно: Не освобождайте шаровой палец с помощью длинной вилки или клиновидного инструмента. Можно повредить уплотнение или втулку.

Процедура

1. С помощью инструмента ch-161-b (экстрактор) отсоедините внешнюю поперечную рулевую тягу системы рулевых тяг от поворотного кулака.
2. Осмотреть внутреннюю поперечную рулевую тягу системы рулевых тяг на деформацию и поврежденную резьбу.
3. Очистить коническую поверхность поворотного кулака.
4. После завершения установки измерить и отрегулировать угол схождения передних колес. См. Выравнивание колеса - Угол рулевого колеса и/или регулировка схождения колес .

Специальный инструмент

ch-161-b Съемник подшипника

Эквивалентные местные инструменты см. Специальный инструмент .
