Замена вала стабилизатора
Процедура демонтажа
Отверните нижний болт промежуточного рулевого вала. См.
Замена промежуточного рулевого вала : N40 → NJ1 .
Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска .
Снять переднюю внутреннюю часть подкрылка передней колесной арки. См. Замена внутренней передней части подкрылка переднего колеса .
Снять нижний кронштейн противоударного бруса переднего бампера. См. Замена нижнего кронштейна противоударного бруса переднего бампера .
Отсоединить соединительные тяги стабилизатора от вала стабилизатора. См. Замена соединения вала стабилизатора .
Отсоедините болт и гайку шарового шарнира нижнего рычага независимой подвески от поворотного кулака. См. Нижний рычаг регулировки, замена .
Отсоединить от поворотного кулака наконечник поперечной рулевой тяги. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
Выкрутить болт крепления задней подвески коробки передач к кронштейну. См. Замена кронштейна задней опоры коробки передач .

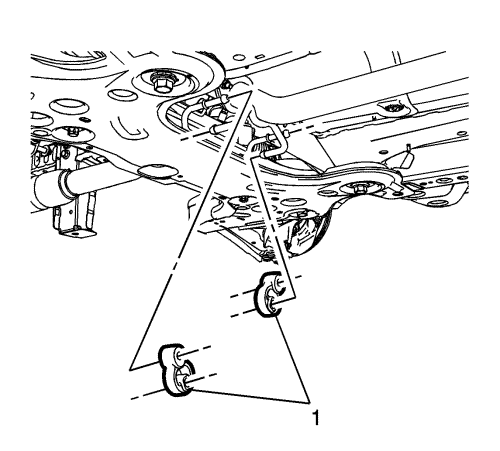

Снять изоляторы (1) выхлопной трубы.
Выкрутить передние болты крепления подрамника передней подвески примерно на 10 мм.
Установить подходящую опору в зоне поперечины опоры двигателя.
Примечание: При этом не нужно снимать накладку переднего бампера.

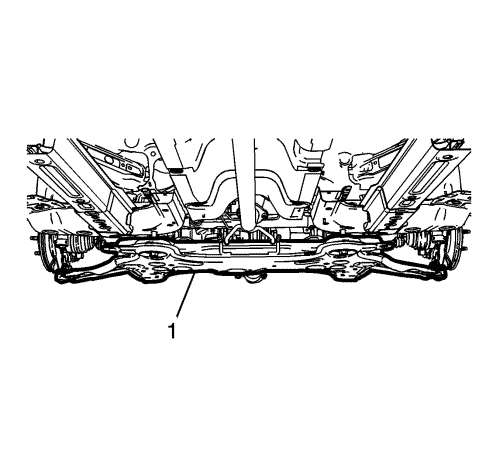

Опустить раму передней подвески (1) на подходящую опору примерно на 500 мм для обеспечения доступа к болтам изолятора стабилизатора и снять стабилизатор. См. Замена трансмиссии и рамы передней подвески

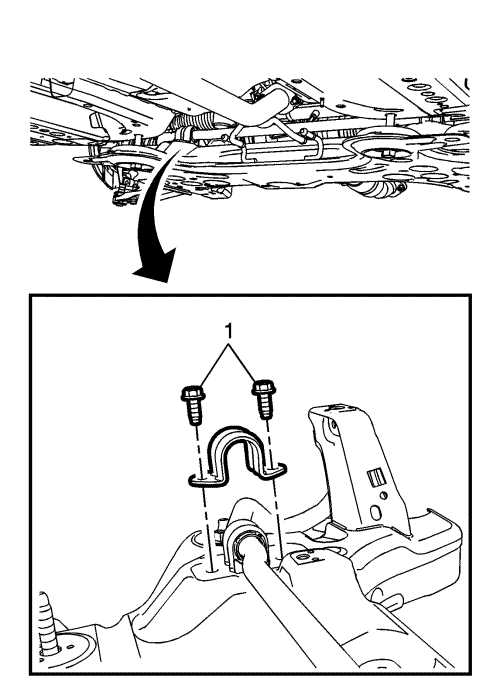

Отвернуть болты (1) изолятора вала стабилизатора.
Примечание: Может потребоваться смещение вала переднего стабилизатора так, чтобы снять его с рамы передней подвески.

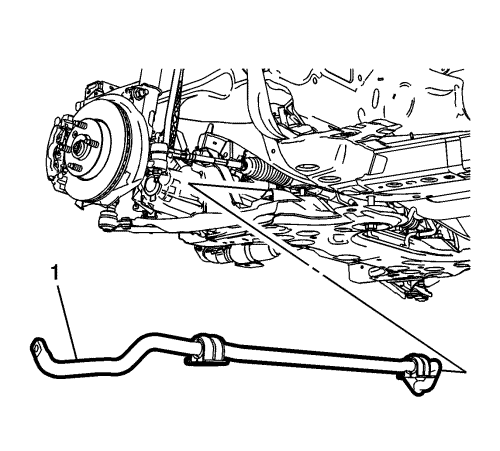

Снять вал переднего стабилизатора (1) с рамы передней подвески.
Процедура установки
Установить вал переднего стабилизатора (1) на раму передней подвески.
Осторожно: Предупреждение о крепежных деталях
Завернуть передние болты вала стабилизатора (1) и затянуть их моментом затяжки 22 Н·м (16 фунт футов). .
Поднять раму передней подвески (1) в необходимое положение и затянуть болты крепления рамы передней подвески. См. Замена трансмиссии и рамы передней подвески .
Установить болт крепления задней подвески коробки передач к кронштейну. См. Замена кронштейна задней опоры коробки передач
Подсоединить наконечник поперечной рулевой тяги к поворотному кулаку. См. Замена внешней поперечной рулевой тяги системы рулевых тяг
Установите нижний шаровой шарнир на болты поворотного кулака. См. Нижний рычаг регулировки, замена .
Установить соединительную тягу стабилизатора от вала стабилизатора. См. Замена соединения вала стабилизатора .
Установить изоляторы (1) выхлопной трубы.
Установить нижний кронштейн противоударного бруса переднего бампера. См. Замена нижнего кронштейна противоударного бруса переднего бампера .
Установить переднюю внутреннюю часть подкрылка передней колесной арки. См. Замена внутренней передней части подкрылка переднего колеса .
Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска .
Снять опору и опустить автомобиль.
Установите нижний болт промежуточного рулевого вала. См.
Замена промежуточного рулевого вала : N40 → NJ1 .
