Aveo_Sonic

Нижний рычаг регулировки, замена

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска .
3. Снять задний вкладыш передней колесной ниши. См. Замена вкладыша арки переднего колеса : Задняя часть  → Передние .
4. Снять переднюю внутреннюю часть подкрылка передней колесной арки. См. Замена внутренней передней части подкрылка переднего колеса .
5. Отсоединить от поворотного кулака наконечник поперечной рулевой тяги. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .




Примечание. НЕ используйте повторно гайку шарового шарнира. Гайка НЕ является многоразовой.

6. Снимите гайку (1) и болт (2) нижнего шарнирного соединения.

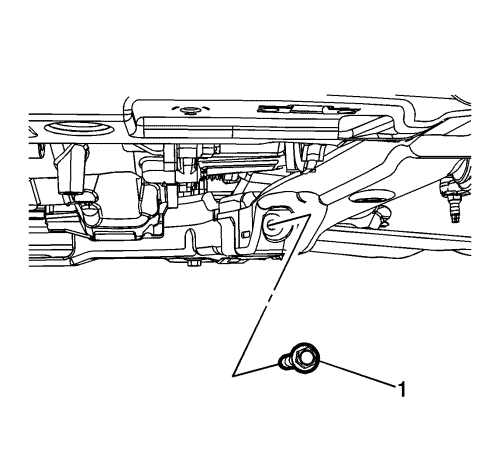

7. Снять и выбросить передний нижний болт управления (1). Замените только на НОВЫЙ.




Примечание. НЕ используйте повторно гайку нижнего рычага задней независимой подвески. Гайка НЕ является многоразовой.

8. Снять заднюю гайку (1) и болт (2) переднего нижнего рычага независимой подвески.

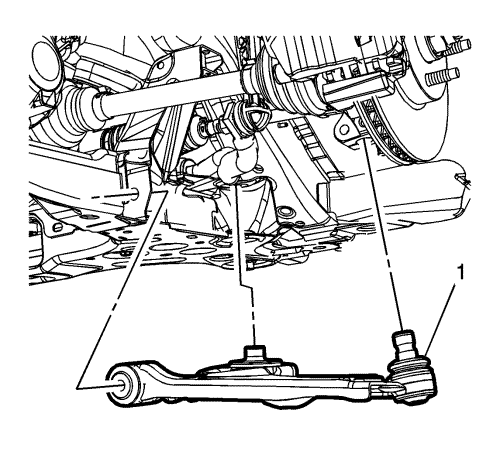

9. Сдвинуть узел передних тормозов в сборе вперед и снять переднюю нижнюю рулевую тягу (1).

1. Сдвинуть узел передних тормозов вперед и установить нижнюю рулевую тягу (1) на автомобиль.




Примечание: Установите заднюю гайку и болт переднего нижнего рычага независимой подвески, затяните от руки для удерживания нижнего рычага подвески на месте, во время затягивания болта переднего нижнего рычага независимой подвески.

2. Завернуть НОВЫЕ передние болты (1) переднего нижнего рычага подвески и затянуть их следующим образом:

•	Первый этап: 115 Н·м (85 фунт фут)

•	Окончательный этап: + 65 градусов




3. Затянуть НОВУЮ заднюю гайку (1) переднего нижнего рычага независимой подвески:

•	Первый этап: 160 Н·м (118 фунт футов)

•	Окончательный этап: + 35 градусов




4. Установить НОВЫЕ болт (2) и гайку (1) нижнего шарового шарнира и затянуть гайку (1) с моментом:

•	Первый этап: 30 Н·м (22 фунт футов)

•	Второй этап: отвернуть на 120 градусов

•	Третий этап: 30 Н·м (22 фунт фут)

•	Окончательный этап: + 35 градусов

5. Подсоединить наконечник поперечной рулевой тяги к поворотному кулаку. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
6. Установить переднюю внутреннюю часть подкрылка передней колесной арки. См. Замена внутренней передней части подкрылка переднего колеса .
7. Установить задний вкладыш передней колесной ниши. См. Замена вкладыша арки переднего колеса : Задняя часть  → Передние .
8. Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска .
9. Опустить автомобиль.
