Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

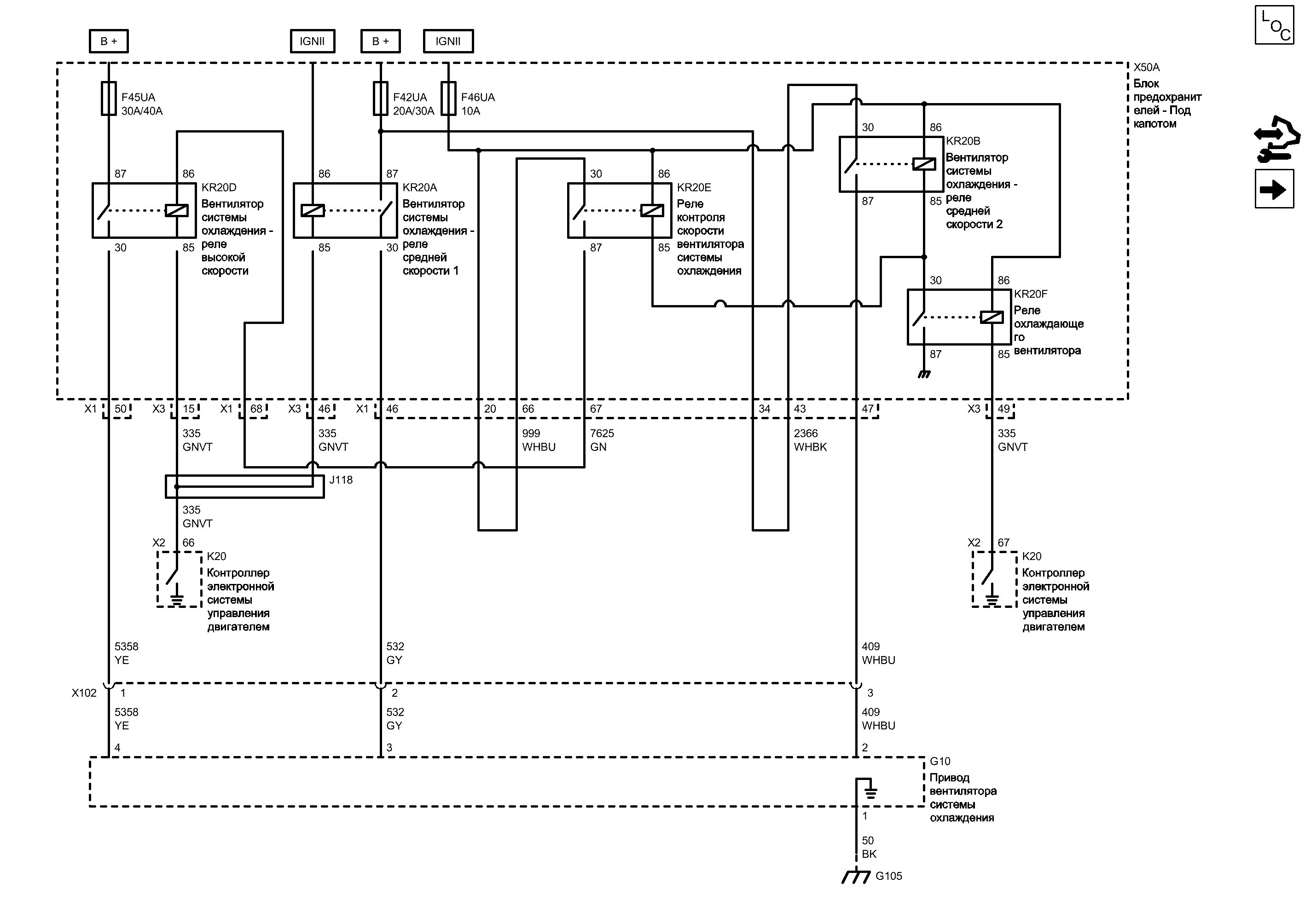

| Компоненты | |||
|---|---|---|---|
| f42ua | Предохранитель | kr20b | Вентилятор системы охлаждения - реле средней скорости 2 |
| f45ua | Предохранитель | kr20d | Вентилятор системы охлаждения - реле высокой скорости |
| f46ua | Предохранитель | kr20e | Реле контроля скорости вентилятора системы охлаждения |
| g10 | Привод вентилятора системы охлаждения | kr20f | Реле охлаждающего вентилятора |
| k20 | Контроллер электронной системы управления двигателем | x50a | Блок предохранителей - Под капотом |
| kr20a | Вентилятор системы охлаждения - реле средней скорости 1 | ||
| Разъемы | |||
|---|---|---|---|
| j118 | Жгут проводов двигателя | x50a (x3) | Блок предохранителей - Под капотом x3 |
| k20 (x2) | Контроллер электронной системы управления двигателем x2 | x102 | Жгут проводов передней части кузова и жгут проводов системы охлаждения двигателя |
| x50a (x1) | Блок предохранителей - Под капотом x1 | ||
| Точки соединения с массой | |||
|---|---|---|---|
| g105 | Моторный отсек - Передняя часть, слева | ||
| Сокращения | |||
|---|---|---|---|
| b + | Напряжение аккумуляторной батареи | ignii | Выключатель зажигания - движение/запуск |
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | whbk | Белый-Черный |
| gn | Зеленый | whbu | Белый-Синий |
| gnvt | Зеленый-Фиолетовый | ye | Желтый |
| gy | Серый | ||
