Cruze

GMDE Start Page Load static TOC Load dynamic TOC Help?

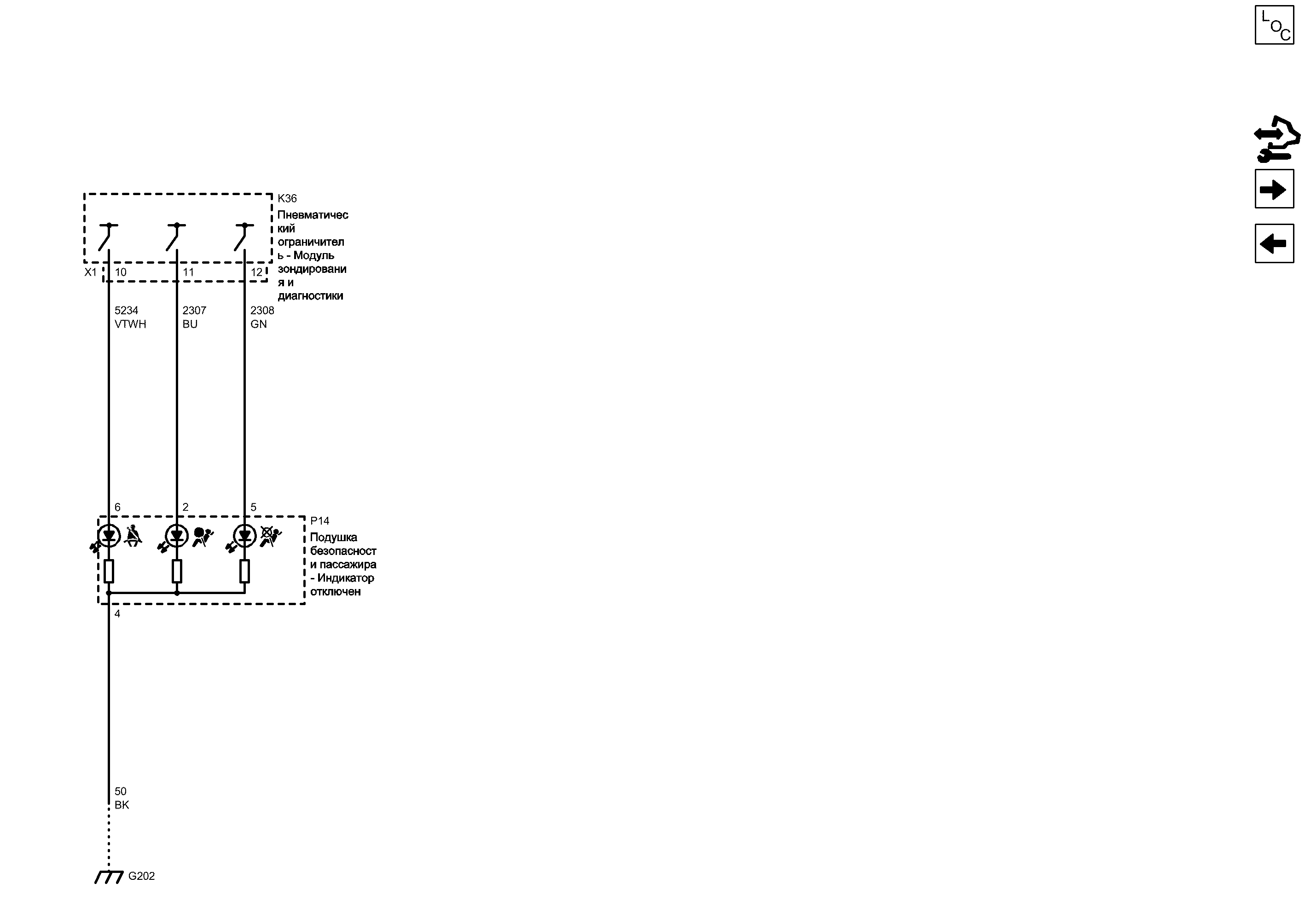

Дисплей надувных подушек безопасности


            |                         |


Display graphic

Display graphic

Компоненты
k36Пневматический ограничитель - Модуль зондирования и диагностикиp14Подушка безопасности пассажира - Индикатор отключен
Разъемы
k36 (x1)Пневматический ограничитель - Модуль зондирования и диагностики x1
Точки соединения с массой
g202Поперечина, панель приборов - позади аудиосистемы
Цветовые коды
bkЧерныйgnЗеленый
buСинийvtwhФиолетовый-Белый
X1 Пневматический ограничитель - Модуль зондирования и диагностики X1

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
10
11
12
Индикатор ремня безопасности пассажира
VTWH Фиолетовый-Белый
Подушка безопасности пассажира - Индикатор включен
BU Синий
Подушка безопасности пассажира - Индикатор выключен
GN Зеленый
6
2
5
4
G202 Поперечина, панель приборов - позади аудиосистемы

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт Левостороннее управление
Внешний вид разъема и ремонт Правостороннее управление
Электрическая схема G202
Масса
BK Черный
Управление
Управление
Управление
K36 Пневматический ограничитель - Модуль зондирования и диагностики

Расположение деталей (узлов) Трехмерная схема жгутов
P14 Подушка безопасности пассажира - Индикатор отключен

Внешний вид разъема и ремонт
Датчики лобового, бокового и заднего удара

Датчики лобового, бокового и заднего удара
Справочные данные по контроллерам

Справочные данные по контроллерам
Датчик занятого сиденья

Датчик занятого сиденья
Перечень основных электрических компонентов

Перечень основных электрических компонентов
