Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

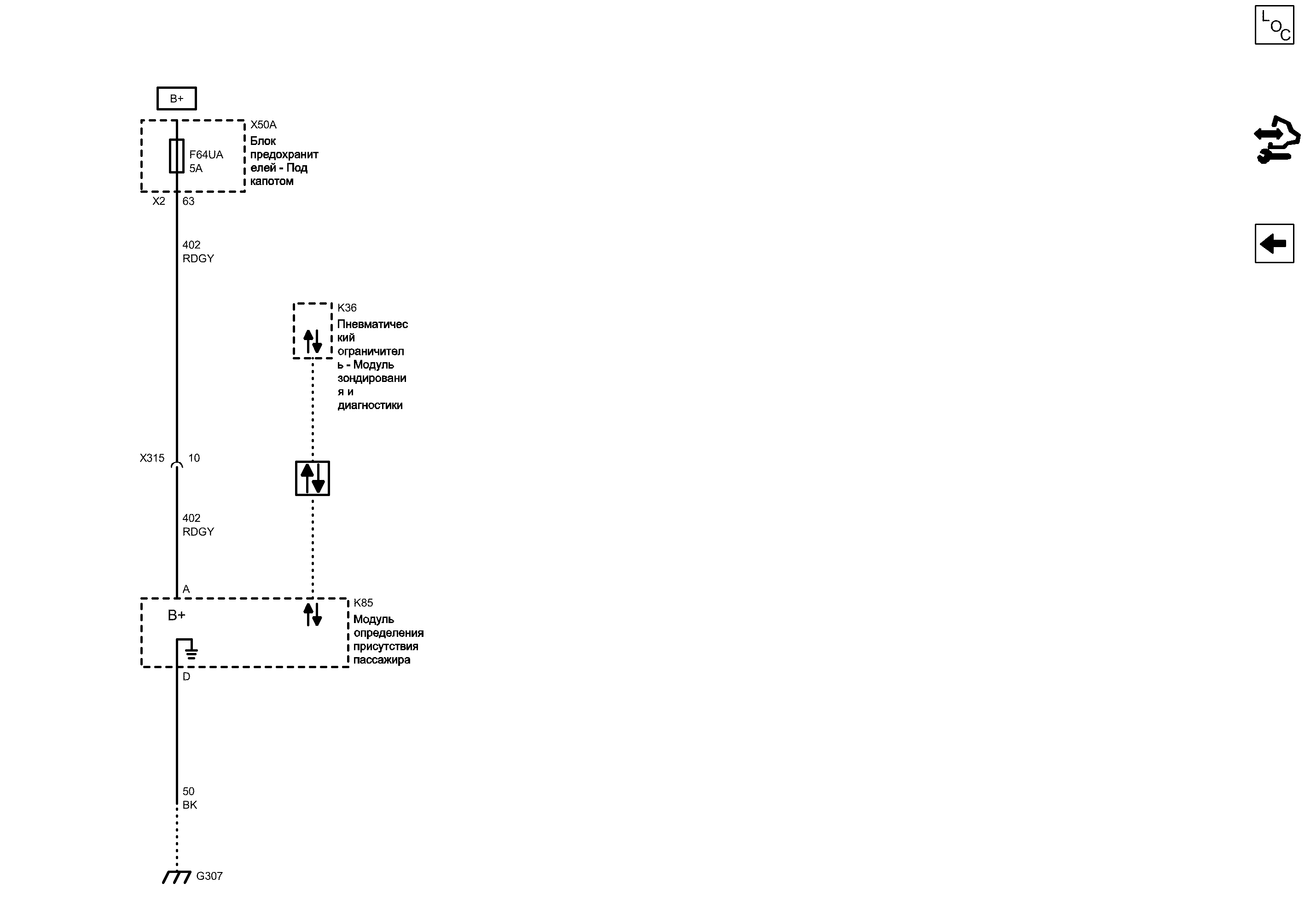

| Компоненты | |||
|---|---|---|---|
| f64ua | Предохранитель | k85 | Модуль определения присутствия пассажира |
| k36 | Пневматический ограничитель - Модуль зондирования и диагностики | x50a | Блок предохранителей - Под капотом |
| Разъемы | |||
|---|---|---|---|
| x50a (x2) | Блок предохранителей - Под капотом x2 | x315 | Жгут проводов кузова и жгут проводов сиденья переднего пассажира |
| Точки соединения с массой | |||
|---|---|---|---|
| g307 | Туннель | ||
| Сокращения | |||
|---|---|---|---|
| b+ | Вывод b+ | lscan | Низкоскоростная шина can |
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | rdgy | Красный-Серый |
