Aveo

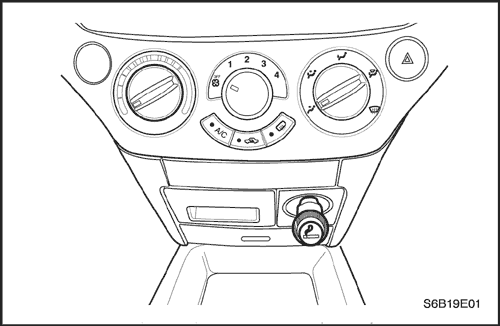

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Извлечь прикуриватель из кожуха прикуривателя.
3. Снимите напольную консоль. См. Раздел 9G, Напольная консоль
4. Извлечь кожух прикуривателя из панели приборов.
5. Отсоединить электрический разъем прикуривателя.

1. Присоединить электрический разъем прикуривателя.
2. Установить кожух прикуривателя в панель приборов.
3. Установить напольную консоль, см. Раздел 9G, Напольная консоль
4. Установить прикуриватель в кожух прикуривателя.
5. Присоедините провод к отрицательному выводу аккумуляторной батареи.

1. Снять пепельницу.

1. Установить пепельницу.

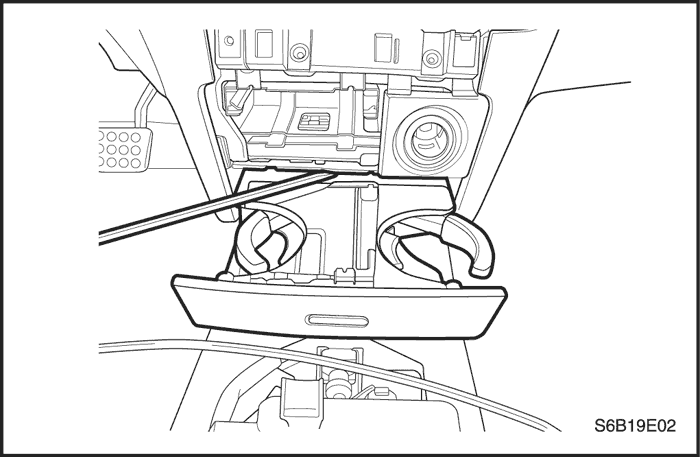

1. Снять подставку для чашки с панели приборов.

Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.
1. Установить подставку для чашки.

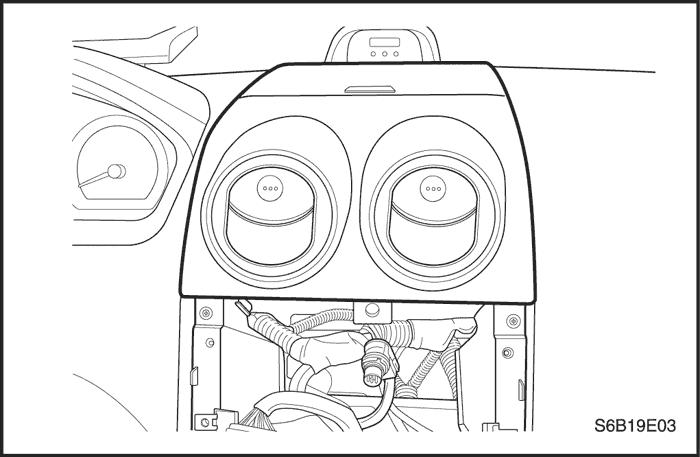

1. Снять центральные сопла вентиляции.

1. Установить центральные сопла вентиляции.

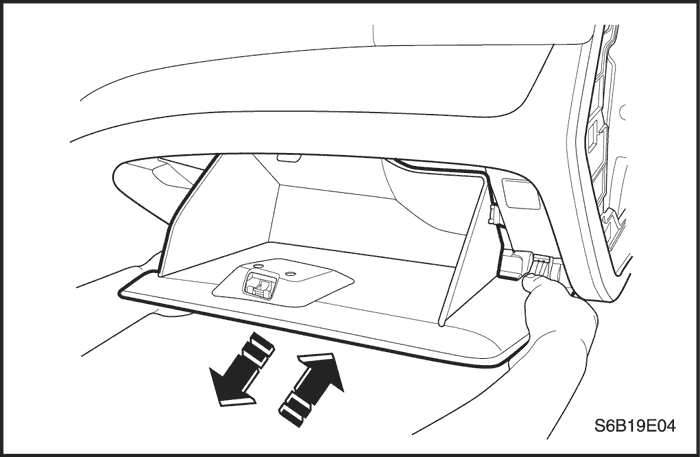

1. Открыть и снять вещевой ящик.

1. Разместить вещевой ящик в панели приборов.
2. Установите "бардачок".

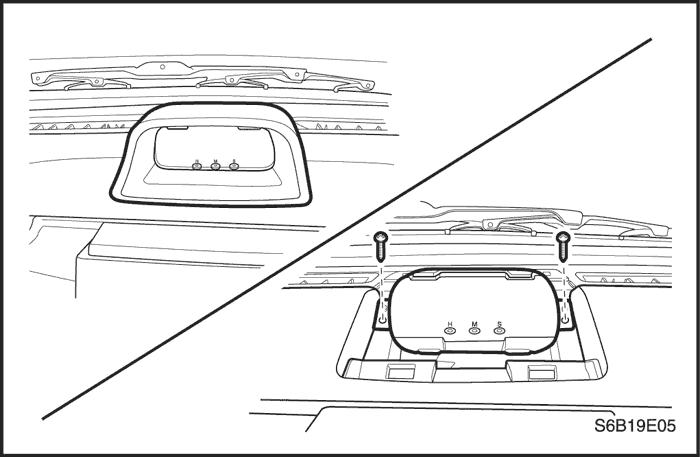

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять центральную верхнюю крышку панели приборов.
3. Снять винты и часы.

1. Установить часы с помощью винтов.
Затянуть
Затянуть винты часов с усилием 3 Н•м (27 фунт-дюймов).


2. Установить центральную верхнюю крышку панели приборов.
3. Присоедините провод к отрицательному выводу аккумуляторной батареи.

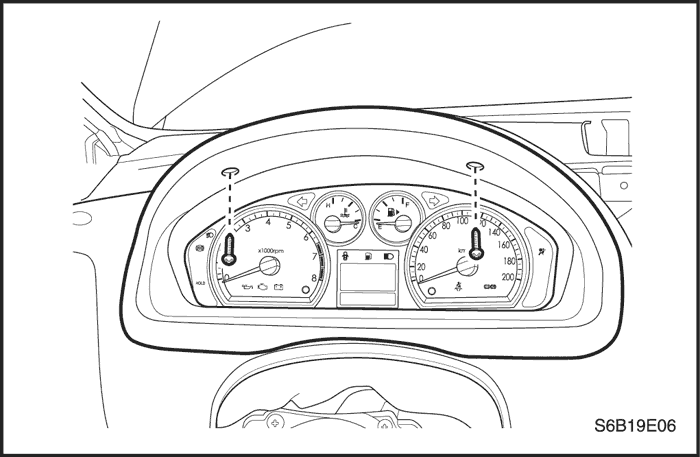

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

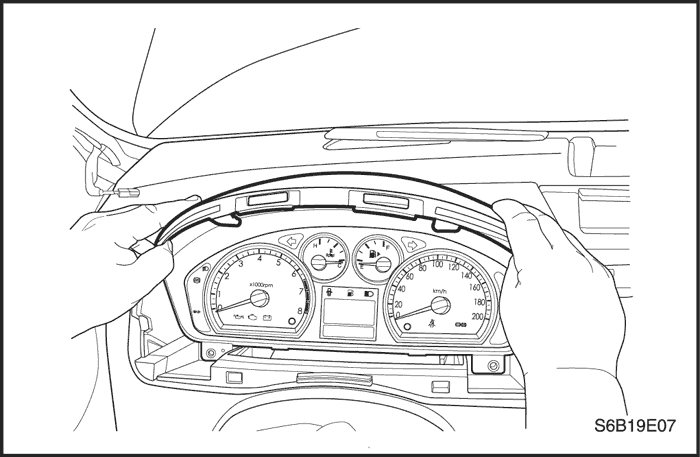

2. Снять передний щиток панели приборов.



---





3. Снять задний щиток панели приборов.



---

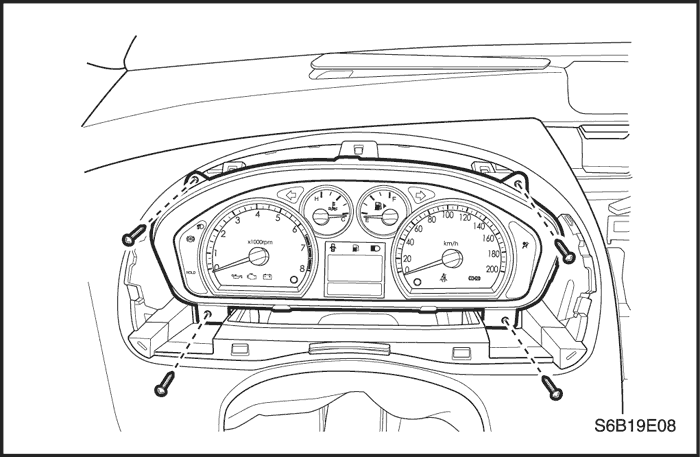

4. Снять винты и комбинацию приборов.
5. Отсоединить электрические разъемы.

1. Подсоединить электрические разъемы.
2. Установить комбинацию приборов с помощью винтов.



---





3. Установить задний щиток панели приборов.



---





4. Установить щиток панели приборов.
5. Присоедините провод к отрицательному выводу аккумуляторной батареи.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снимите приборную панель. См. «Комбинация приборов» в этом разделе.

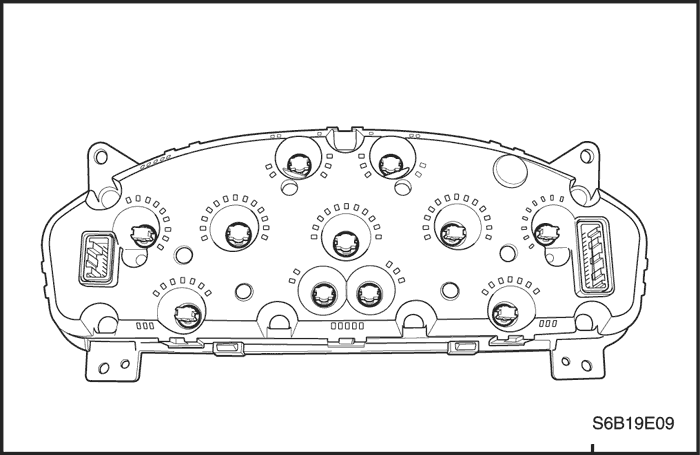

3. Извлечь неисправную лампу из задней части комбинации.

1. Установить новую лампу.
2. Установить комбинацию приборов. См. «Комбинация приборов» в этом разделе.
3. Присоедините провод к отрицательному выводу аккумуляторной батареи.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять модуль подушки безопасности водителя с рулевого колеса. См. Раздел 8B, Дополнительные пневматические средства пассивной безопасности (SIR) (Для автомобилей с подушкой безопасности).
3. Снять рулевое колесо с рулевой колонки. См. Раздел 6E, Рулевое колесо и рулевая колонка.
4. Снять отделку рулевой колонки. См. Раздел 6E, Рулевое колесо и рулевая колонка.
5. Снять переключатель сигналов поворота и выключатель стеклоочистителей. См. Раздел 6E, Рулевое колесо и рулевая колонка.
6. Снять панели обивки передней стойки. См. Раздел 9G, Облицовка салона.
7. Снять узел комбинации приборов. См. «Комбинация приборов» в этом разделе.
8. Снять боковую крышку и коленный буфер.
9. Снять центральные сопла вентиляции.
10. Снять прикуриватель и пепельницу.
11. Снять подставку для чашки.



---





12. Снять регулятор кондиционера с панели приборов. См. Раздел 7B, Ручное управление системой отопления, вентиляции и кондиционирования (HVAC).
13. Снять аудиосистему с панели приборов. См. раздел 9F, «Аудиосистемы».
14. Снять цифровые часы.
15. Снять узел вещевого ящика с панели приборов. См. «Вещевой ящик» в этом разделе.
16. Отсоединить разъем aldl.



---

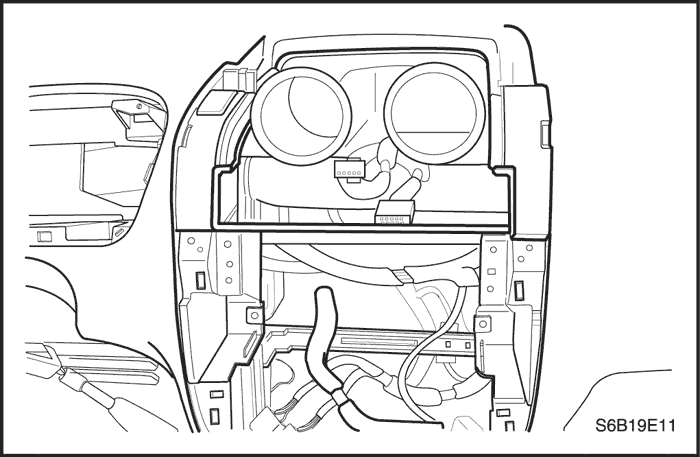

17. Снять болты панели приборов за органами управления системой отопления, вентиляции и кондиционирования (hvac).

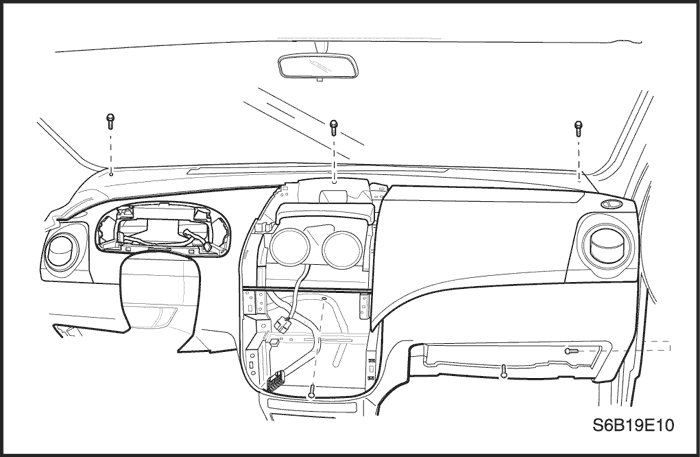

18. Снять болты панели приборов над рулевой колонкой.

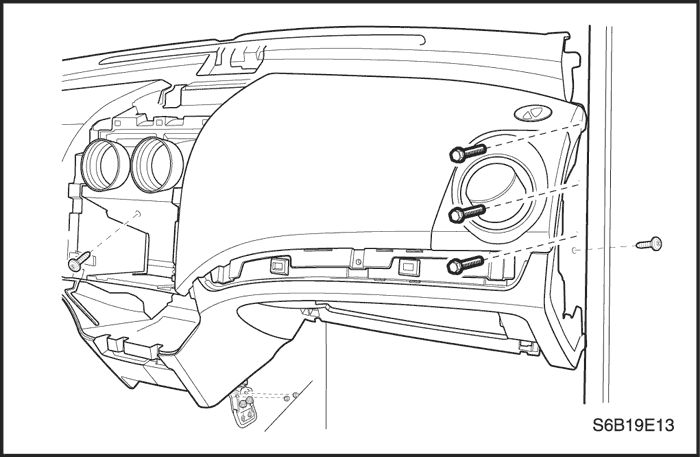

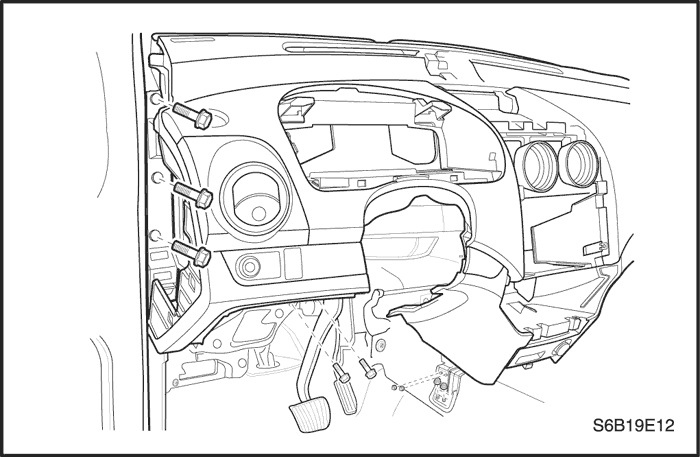

19. Снять болты панели приборов с торцов панели приборов.



---





20. Снять концевые винты панели приборов.
21. Снять болты крепления поперечины.
22. Снять панель приборов с автомобиля.

1. Установить узел панели приборов с помощью болтов и винтов.
Затянуть
Затянуть болты панели приборов с усилием 20 Н•м (15 фунт-фут).


2. Присоединить разъем aldl с помощью винтов.
3. Установить узел вещевого ящика в панель приборов. См. «Вещевой ящик» в этом разделе.



---





4. Установить цифровые часы.
5. Установить аудиосистему в панель приборов. См. раздел 9F, «Аудиосистемы».
6. Установить регулятор кондиционера в панель приборов. См. Раздел 7B, Ручное управление системой отопления, вентиляции и кондиционирования (HVAC).
Затянуть
Затянуть болты панели приборов за органами управления системой отопления, вентиляции и кондиционирования (HVAC) с усилием 4 Н•м (35 фунт-дюйм).


7. Установить подставку для чашки.
8. Установить прикуриватель и пепельницу.
9. Установить часы.
10. Установить коленный буфер и нижнюю крышку панели приборов.
11. Установить боковую крышку.
12. Установить узел комбинации приборов. См. «Комбинация приборов» в этом разделе.
13. Установить панели обивки передней стойки. См. Раздел 9G, Облицовка салона.
14. Установить переключатель сигналов поворота и выключатель стеклоочистителей. См. Раздел 6E, Рулевое колесо и рулевая колонка.
15. Установить отделку рулевой колонки. См. Раздел 6E, Рулевое колесо и рулевая колонка.
16. Установить рулевое колесо на рулевую колонку. См. Раздел 6E, Рулевое колесо и рулевая колонка.
17. Установить модуль подушки безопасности водителя в рулевое колесо. См. Раздел 8B, Дополнительные пневматические средства пассивной безопасности (SIR) (Для автомобилей с подушкой безопасности).
18. Присоедините провод к отрицательному выводу аккумуляторной батареи.

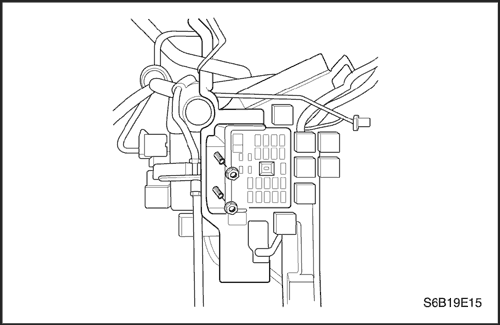

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять левую боковую крышку.
3. Открутить гайки и снять интеллектуальную распределительную коробку.

1. Установить интеллектуальную распределительную коробку и закрутить гайки.
2. Установить левую боковую крышку.
3. Присоедините провод к отрицательному выводу аккумуляторной батареи.
