Замена впускного шланга охладителя охлаждающей жидкости в сборе аккумуляторной батареи приводного электродвигателя
Процедура демонтажа
Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе.
Процедура сброса высокого напряжения выполняет следующие задачи:
• Определяет, каким образом отключается высокое напряжение.
• Определяет, каким образом определяется наличие высокого напряжения.
• Определяет условие, при котором высокое напряжение всегда присутствует и необходимо использовать персональное защитное снаряжение, а также строго придерживаться инструкций по работе.
Отключение высоковольтной системы. См. Отключение высокого напряжения .
Примечание: Замените поржавевшие шланговые хомуты и кронштейны.
Слейте охлаждающую жидкость из системы охлаждения. См. Слив и заполнение системы охлаждения батареи тягового электродвигателя
Снимите шланг компрессора и испарителя воздушного кондиционера. См. Замена шланга компрессора и испарителя воздушного кондиционера
Сдвиньте трубки терморасширительного клапана испарителя воздушного кондиционера от клапана TXV. См. Замена трубки терморасширительного клапана испарителя воздушного кондиционера
Снимите хомут (1) впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя с охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Снимите хомуты (2) впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя с клапана-регулятора расхода охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Снимите впускной шланг (3) в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя с охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя и с клапана-регулятора расхода охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Снимите передний термозащитный щиток выхлопной трубы. См.
Замена теплового экрана выхлопной трубы : Задний → Центральный → Передний
Отсоедините быстросъемную соединительную муфту (1) впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя от аккумуляторной батареи.
Снимите впускной шланг (2) в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя с аккумуляторной батареи.

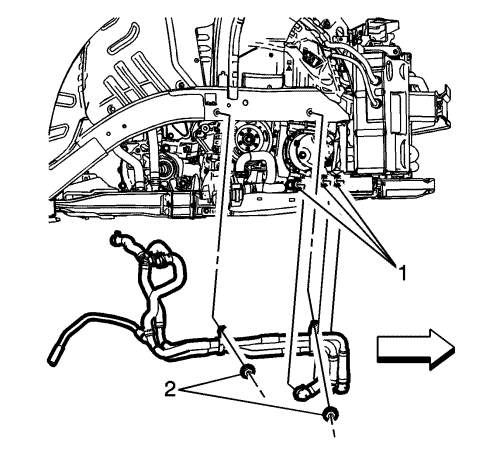

Отсоедините быстросъемную соединительную муфту (1) впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя от впускного шланга аккумуляторной батареи приводного электродвигателя, от выпускного шланга охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя и от впускного шланга охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Отверните от кузова гайки (2) кронштейна впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Снимите впускной шланг охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя с автомобиля.
Процедура установки
Установите впускной шланг охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя на автомобиль.
Приверните к кузову гайки (2) кронштейна впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Подсоедините быстросъемную соединительную муфту (1) впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя к впускному шлангу аккумуляторной батареи приводного электродвигателя, к выпускному шлангу охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя и к впускному шлангу охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Осторожно: Предупреждение о крепежных деталях
Приверните выпускной шланг (2) в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя к аккумуляторной батарее и затяните его с моментом затяжки 9 Н·м (80 фунт дюйм) .
Подсоедините быстросъемную соединительную муфту (1) впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя к аккумуляторной батарее.
Установите передний термозащитный щиток выхлопной трубы. См.
Замена теплового экрана выхлопной трубы : Задний → Центральный → Передний
Подсоедините впускной шланг (3) в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя к охладителю охлаждающей жидкости аккумуляторной батареи приводного электродвигателя и к клапану-регулятору расхода охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Установите хомуты (2) впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя на клапан-регулятор расхода охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Установите хомут (1) впускного шланга в сборе охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя на охладитель охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
Сдвиньте трубки терморасширительного клапана испарителя воздушного кондиционера от клапана TXV. См. Замена трубки терморасширительного клапана испарителя воздушного кондиционера
Подсоедините шланг компрессора и испарителя воздушного кондиционера. См. Замена шланга компрессора и испарителя воздушного кондиционера
Залейте охлаждающую жидкость в систему охлаждения. См. Слив и заправка охлаждающей жидкости в систему охлаждения
Подключить высоковольтную систему. См. Подключение высокого напряжения .
