Замена шланга компрессора и испарителя системы кондиционирования воздуха

1. Восстановить хладагент. См. Восстановление и замена хладагента : Высоковольтный электрический компрессор
2. Снять корпус дроссельной заслонки. См. Замена узла корпуса дроссельной заслонки .
3. Снять фиксаторы проводов с компрессора кондиционера и шланга испарителя.
4. Отсоединить шланг электромагнитного клапана продувки системы улавливания паров топлива от электромагнитного клапана и отложить в сторону. См. Обслуживание фитингов быстрого соединения с пластиковым кольцом .



5. Выкрутить гайку (1) шланга компрессора кондиционера и испарителя на переднем шланге компрессора кондиционера.
6. Снять шланг (2) компрессора кондиционера и испарителя с переднего шланга компрессора кондиционера.

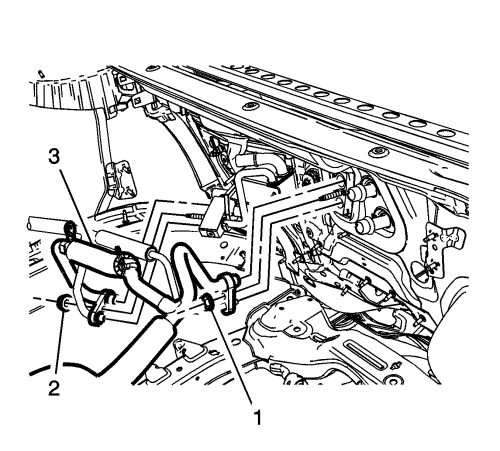

7. Снять гайку (1) шланга компрессора кондиционера и испарителя на испарителе кондиционера.
8. Снять гайку (2) шланга компрессора кондиционера и испарителя на охладителе охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.
9. Снять шланг (3) компрессора кондиционера и испарителя с автомобиля.

1. Установить шланг (3) компрессора кондиционера и испарителя на автомобиль.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Установить гайку (2) шланга компрессора кондиционера и испарителя на охладитель охлаждающей жидкости аккумуляторной батареи приводного электродвигателя и затянуть с моментом затяжки 17 Н·м (13 фунт фут)
3. Установить гайку (1) шланга компрессора кондиционера и испарителя на испаритель кондиционера и затянуть с моментом затяжки 17 Н·м (13 фунт фут)



4. Установить шланг (2) компрессора кондиционера и испарителя на передний шланг компрессора кондиционера.
5. Установить гайку (1) шланга компрессора кондиционера и испарителя на передний шланг компрессора кондиционера и затянуть с моментом затяжки 22 Н·м (16 фунт фут)
6. Подсоединить шланг электромагнитного клапана продувки системы улавливания паров топлива к электромагнитному клапану. См. Обслуживание фитингов быстрого соединения с пластиковым кольцом .
7. Установить фиксаторы проводов с компрессора кондиционера и шланга испарителя.
8. Установить корпус дроссельной заслонки. См. Замена узла корпуса дроссельной заслонки .
9. Слить и заправить в систему хладагент. См. Восстановление и замена хладагента : Высоковольтный электрический компрессор .
