Cruze

Головка цилиндров Замена - 1.6L LDE, LXV и 1.8L 2H0, LUW, LFH

Специальный инструмент

en-45059 Комплект датчика угла затяжки

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять впускной коллектор. См. Впускной коллектор Замена : 1.8L 2H0 → 1.6L LDE и LXV .
2. Демонтировать выпускной коллектор. См. Замена выпускного коллектора : Дизельный двигатель 2.0 л LNP → 1.6L LXT,L2W → 2.0 л дизельный LLW → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
3. Снять крышку распредвала См. Крышка распределительного вала Замена : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
4. Снять натяжитель ремня газораспределительного механизма. См. Удаление держателя натяжного устройства ремня привода газораспределительного механизма : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
5. Снять 2 датчика положения распределительного вала. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH .
6. Снять 2 электромагнитных клапана исполнительного устройства регулировки положения распределительного вала. См. Замена электромагнитного клапана исполнительного устройства регулировки положения распределительного вала .
7. Снять 2 регулятора исполнительных устройств регулировки положения распределительного вала. См. Снятие регулятора исполнительного устройства регулировки положения распределительного вала .
8. Снять заднюю крышку приводного ремня газораспределительного механизма. См. Демонтаж задней крышки ремня привода газораспределительного механизма .
9. Снять корпус термостата системы охлаждения двигателя. См. Охлаждающая жидкость двигателя Термостат Замена : Дизельный двигатель 2.0 л LNP → 1.6L LXT,L2W → 2.0 л дизельный LLW → 1.6 л LDE, LXV, 1.8 л LUW, 2H0 и LFH .



10. Слегка отвернуть 10 болтов головки цилиндров в указанном порядке.

10.1.

Слегка отвернуть 10 болтов на 90°.

10.2.

Слегка отвернуть 10 болтов на 180°.

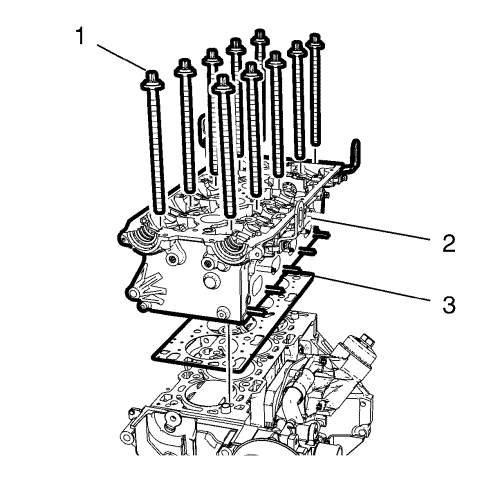

11. Отвернуть и снять 10 болтов головки цилиндров (1).
12. Снять и ВЫБРОСИТЬ головку цилиндров (2).
13. Снять и выбросить прокладку (3) головки цилиндров.

1. Очистить уплотнительные поверхности.
2. Проверить плоскостность поверхности.

•	Блок цилиндров, головка цилиндров

•	Поверочная линейка, щуп для измерения зазоров




3. Установить НОВУЮ прокладку (3) головки цилиндров.
4. Установить головку цилиндров (2).

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.





Примечание: Соблюдать надлежащий порядок затяжки.

5. Вставить 10 НОВЫХ болтов крепления головки цилиндров (1).
6. Затянуть болты в 5 этапов, используя комплект датчика en-45059:

•	Сначала затяните до 25 Н·м (18 фунто дюйм).

•	Второй этап: 90°

•	Третий проход: затянуть на 90°

•	Четвертый этап: 90°

•	Пятый этап затяжки: 45°

7. Установить корпус термостата системы охлаждения двигателя. См. Охлаждающая жидкость двигателя Термостат Замена : Дизельный двигатель 2.0 л LNP → 1.6L LXT,L2W → 2.0 л дизельный LLW → 1.6 л LDE, LXV, 1.8 л LUW, 2H0 и LFH .
8. Установить заднюю крышку приводного ремня газораспределительного механизма. См. Установка задней крышки ремня привода газораспределительного механизма .
9. Установить регулятор исполнительного устройства регулировки положения распределительного вала. См. Установка регулятора исполнительного устройства регулировки положения распределительного вала .
10. Установить электромагнитный клапан исполнительного устройства регулировки положения распределительного вала. См. Замена электромагнитного клапана исполнительного устройства регулировки положения распределительного вала .
11. Установить 2 датчика положения распределительного вала. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH .
12. Установите натяжитель приводного ремня ГРМ. См. Удаление держателя натяжного устройства ремня привода газораспределительного механизма : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
13. Установить крышку распредвала. См. Крышка распределительного вала Замена : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
14. Установите выпускной коллектор. См. Замена выпускного коллектора : Дизельный двигатель 2.0 л LNP → 1.6L LXT,L2W → 2.0 л дизельный LLW → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
15. Установить впускной коллектор. См. Впускной коллектор Замена : 1.8L 2H0 → 1.6L LDE и LXV .
16. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
17. Проверить уровень моторного масла и долить его до надлежащего уровня.
