Cruze

Впускной коллектор Замена - 1.8L 2H0

1. Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
2. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

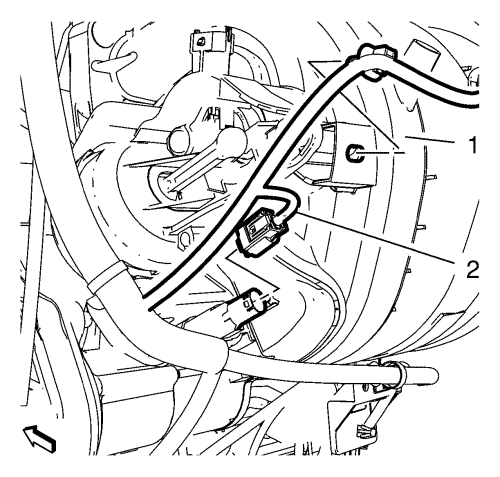

3. Отсоедините жгут проводов (2) регулировочного клапана впускного коллектора.
4. Освободите из зажима жгут проводов регулировочного клапана впускного коллектора от впускного коллектора (1).



5. Отсоединить жгут проводов (3) кислорода.
6. Снять кронштейн (1) жгута проводов со впускного коллектора (2).



7. Отвернуть 2 болта (2, 3) подкоса впускного коллектора.
8. Снять подкос (1) впускного коллектора.
9. Опустить автомобиль.



10. Отсоединить разъем (3) жгута проводов электромагнитного клапана продувки адсорбера системы улавливания паров бензина.
11. Отсоединить трубу (5) электромагнитного клапана продувки адсорбера системы улавливания паров бензина со впускного коллектора (4).
12. Снять электромагнитный клапан продувки адсорбера (2) с кронштейна и повесить в сторону.



13. Отсоединить трубку (1) системы принудительной вентиляции картера от корпуса дроссельной заслонки (3) и крышки газораспределительного механизма (2).



14. Отсоединить жгут проводов от корпуса дроссельной заслонки (1).
15. Отвернуть 4 болта (2) корпуса дроссельной заслонки.
16. Снимите корпус дроссельной заслонки в сборе (3) со впускного коллектора (5).

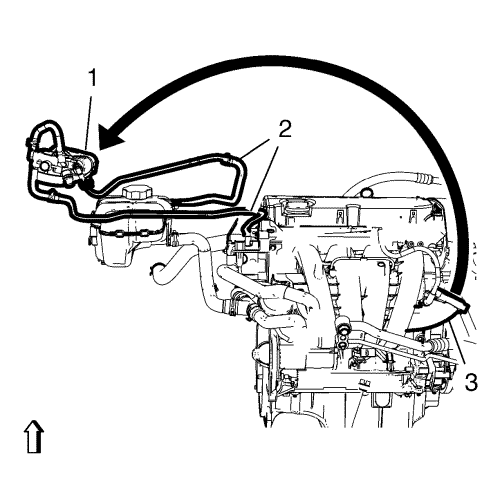

17. Снимите корпус дроссельной заслонки (1) вместе с 2 шлангами охлаждения (2) со впускного коллектора (3) и повесьте в сторону.

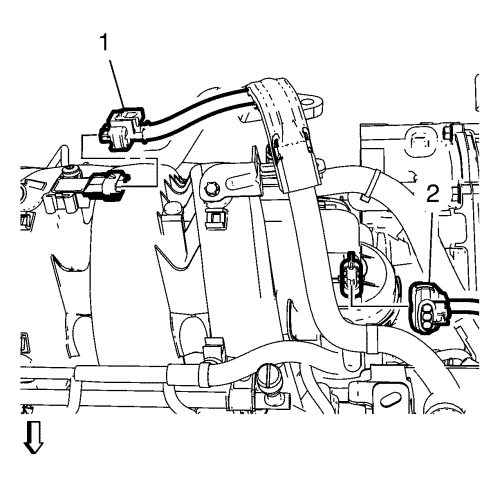

18. Отсоединить разъем жгута проводов датчика давления в коллекторе (1).
19. Отсоедините вилку жгута проводов (2) исполнительного механизма регулировки впускного коллектора.
20. Снять жгут проводов двигателя и жгут проводов топливных форсунок.
21. Отсоединить жгут проводов двигателя от впускного коллектора и отложить в сторону.



22. Отсоединить вакуумную трубку (2) тормозного усилителя от впускного коллектора (1).



23. Отвернуть 7 болтов (1) впускного коллектора.
24. Снять впускной коллектор (2).



25. Снимите прокладки (1, 3) с впускного коллектора (2).

Выполнить разборку впускного коллектора. См. Разборка впускного коллектора : 1.8L 2H0 → 1.6L LDE, LED, LFJ и LXV .

Очистить и проверить впускной коллектор. См. Очистка и осмотр впускного коллектора : LDE, LED, LFJ, LXV, 2H0, LUW, LFH .

Выполнить сборку впускного коллектора. См. Впускной коллектор, монтаж : 1.8L 2H0 → 1.6L LDE, LED, LFJ и LXV .

1. Очистить уплотнительные поверхности.



2. Установить НОВЫЕ прокладки (1, 3) на впускной коллектор (2).

Осторожно: См. Предупреждение о крепежных деталях во введении.




3. Установить впускной коллектор (2), завернуть 7 болтов (1) впускного коллектора и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).



4. Подсоединить вакуумную трубку (2) тормозного усилителя к впускному коллектору (1).



5. Подсоединить разъем жгута проводов датчика давления в коллекторе (1).
6. Подсоединить вилку жгута проводов (2) исполнительного механизма регулировки впускного коллектора.
7. Установить жгут проводов двигателя и жгут проводов топливных форсунок.
8. Подсоединить жгут проводов двигателя ко впускному коллектору и отвести в сторону.



9. Установите корпус дроссельной заслонки в сборе (3) на впускной коллектор (4).
10. Подсоединить 4 болта (2) корпуса дроссельной заслонки.
11. Подсоединить жгут проводов корпуса дроссельной заслонки (1).



12. Присоединить трубку (1) системы принудительной вентиляции картера к корпусу дроссельной заслонки (3) и крышке газораспределительного механизма (2).
13. Установить корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе : 1.6L LDE, LXV, 1.8L 2H0, LFH и LUW .



14. Установить электромагнитный клапан (2) продувки адсорбера системы улавливания паров бензина на кронштейн.
15. Подсоединить трубу (5) электромагнитного клапана продувки адсорбера системы улавливания паров бензина к впускному коллектору (4).
16. Подсоединить разъем (3) жгута проводов электромагнитного клапана продувки адсорбера системы улавливания паров бензина.
17. Поднимите автомобиль на полную высоту.



18. Установить подкос (1) впускного коллектора.
19. Завернуть 2 болта (2; 3) подкоса впускного коллектора и затянуть их с моментом затяжки 8 Н·м (71 фунт дюйм).



20. Подсоединить жгут проводов (3) кислорода.
21. Установить кронштейн (1) жгута проводов на впускной коллектор (2).



22. Подсоединить жгут проводов (2) регулировочного клапана впускного коллектора.
23. Подсоединить жгут проводов регулировочного клапана впускного коллектора ко впускному коллектору (1).
24. Опустить автомобиль.
25. Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
