Captiva

Замена коробки передач - С двигателем 2.4

1. Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена
2. Отвернуть трос рычага селектора диапазонов коробки передач. См. Замена кронштейна тяги рычага селектора диапазонов



3. Отсоединить электрический разъем (1) клапана управления модуля управления коробкой передач от коробки передач.
4. Снять с коробки передач впускной шланг охладителя трансмиссионного масла. См. Замена впускного шланга радиатора охлаждения трансмиссионной жидкостиа .
5. Снять с коробки передач сливной шланг охладителя трансмиссионного масла. См. Замена выпускного шланга радиатора охлаждения трансмиссионной жидкости .
6. Заткнуть и/или закрыть крышками трубки и коробку передач, чтобы избежать загрязнения.



7. Извлечь верхние болты (1) крепления коробки передач к двигателю.
8. Установите крепление опоры. См. Держатель подпорки двигателя .



9. Слейте жидкость из коробки передач. См. Замена трансмиссионной жидкости .
10. Демонтировать раму. См. Замена рамы .
11. Извлечь ведущие валы колес из коробки передач. См. Замена приводного вала переднего колеса .
12. На автомобилях с передним приводом снимите с коробки передач промежуточный вал. См. Промежуточный шпиндель, замена .
13. В полноприводных автомобилях снять раздаточную коробку. См. Замена блока раздаточной коробки .
14. Снять с коробки передач кронштейн задней опоры коробки передач. См. Замена кронштейна задней опоры коробки передач : FWD – Front Weel Drive, передний привод, передние ведущие колеса → полный привод
15. Снять с коробки передач переднюю подвеску коробки передач. См. Замена передней опоры подвески коробки передач



16. Снимите стартер. См. Замена стартера : LNQ → LF1 → LE5
17. Отметить взаимное расположение маховика и гидротрансформатора для последующей сборки.
18. Извлечь болты (1) крепления гидротрансформатора к маховику.



19. Извлечь из коробки передач болты (1) левой подвески коробки передач.
20. Опереть коробку передач на домкрат.

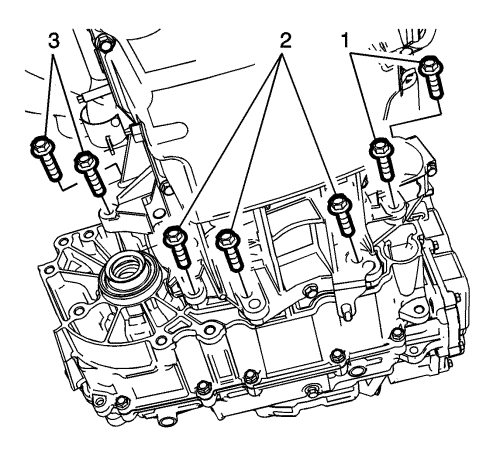

21. Снимите нижние болты (1), (2) и (3) коробки передач.

Примечание: Во время отсоединения и снятия коробки передач следить за тем, чтобы гидротрансформатор надежно сохранял свое положение на входном валу коробки передач.

22. Отсоедините коробку передач от двигателя.
23. Опустить коробку передач с помощью домкрата настолько, чтобы иметь возможность извлечь коробку передач.

1. Поднять коробку передач домкратом и установить ее на двигателе.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".




2. Установить нижний болт (1, 3) крепления коробки передач и затянуть его с моментом 75 Н·м (55 фунт-фута). .
3. Установить нижние болты (2) крепления коробки передач и затянуть их с моментом 58 Н·м (43 фунт-фута). .
4. Убрать домкрат.



5. Ввернуть болты (1) крепления левой подвески коробки передач к коробке передач и затянуть их моментом 57 Н·м (42 фунт-футов).



6. Ввернуть болты (1) крепления гидротрансформатора к коробке передач и затянуть моментом 60 Н·м (44 фунт-футов).
7. Установить стартер. См. Замена стартера : LNQ → LF1 → LE5
8. Установить переднюю подвеску коробки передач на коробку передач. См. Замена передней опоры подвески коробки передач
9. Установить на коробку передач кронштейн задней опоры коробки передач. См. Замена кронштейна задней опоры коробки передач : FWD – Front Weel Drive, передний привод, передние ведущие колеса → полный привод
10. На автомобилях с передним приводом установить на коробку передач промежуточный вал. См. Промежуточный шпиндель, замена .
11. В полноприводных автомобилях установить раздаточную коробку. См. Замена блока раздаточной коробки .
12. Установите приводные валы колес в коробке передач. См. Замена приводного вала переднего колеса .
13. Установить раму . См. Держатель подпорки двигателя



14. Снять держатель подпорки. См. Держатель подпорки двигателя
15. Ввернуть верхние болты (1) крепления коробки передач к двигателю и затянуть с моментом 75 Н·м (55 фунт- футов). .



16. Подсоединить электрический разъем (1) клапана управления модуля управления коробкой передач на коробку передач.
17. Установить на коробку передач сливной шланг охладителя трансмиссионного масла. См. Замена выпускного шланга радиатора охлаждения трансмиссионной жидкости .
18. Установить на коробку передач впускной шланг охладителя трансмиссионного масла. См. Замена впускного шланга радиатора охлаждения трансмиссионной жидкостиа
19. Установить трос рычага селектора диапазонов коробки передач. См. Диапазон, замена тросика рычага селектора .
20. Отрегулировать трос рычага селектора диапазонов автоматической коробки передач. См. Диапазон, регулировка тросика рычага селектора .
21. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена
22. Залейте жидкость в коробку передач. См. Замена трансмиссионной жидкости
23. Если в автомобиль установлен НОВЫЙ модуль управления коробкой передач (ТСМ), то этот НОВЫЙ модуль необходимо перепрограммировать. См. Система сервисного программирования (SPS)

Примечание: Процедура программирования адаптивных параметров переключения коробки передач должна проводиться после выполнения одной из следующих ремонтных операций. Невыполнение этой процедуры после одного из указанных ниже ремонтов может привести к ухудшению технических характеристик коробки передач, а также к регистрации кодов неисправностей DTC.

•	Техническое обслуживание внутренних элементов конструкции/капитальный ремонт коробки передач

•	Ремонт или замена блока клапанов

•	Замена регулирующего электромагнитного клапана

•	Обновление/калибровка программного обеспечения модуля tcm

•	Любого рода техническое обслуживание, связанное с какими-либо проблемами качества переключения передач

24. Выполните адаптивное обучение параметров переключения коробки передач. См. Адаптивное обучение параметров переключения коробки передач .
25. Провести дорожное испытание автомобиля.
