Captiva

Замена блока раздаточной коробки

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снимите переднюю выхлопную трубу.
3. Снять карданный вал.
4. Отсоединить правую полуось.



5. Снять верхний болт (1) крепления раздаточной коробки.
6. Снять болты крепления скобы раздаточной коробки (3) и саму скобу (2).
7. Снять болты крепления (5, 6) кронштейна раздаточной коробки и сам кронштейн (4).



8. Снять нижние болты (1) крепления раздаточной коробки.
9. Опереть раздаточную коробку на домкрат.

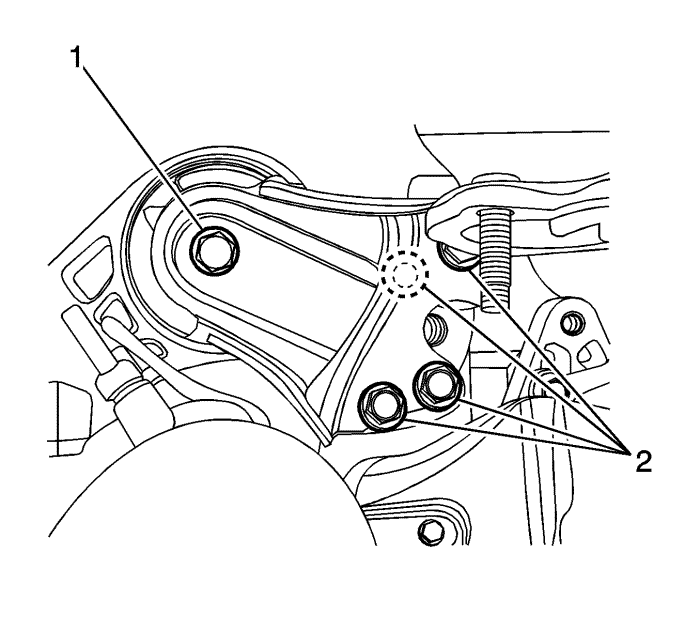

10. Вывернуть сквозной болт (1) крепления задней подвески коробки передач в блоке с мостом к кронштейну.

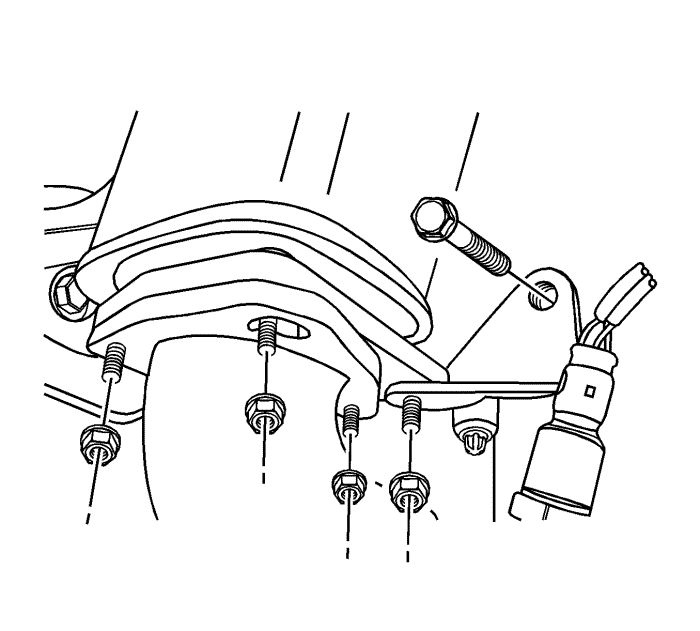

11. Снять монтажные болты и гайки (2) заднего кронштейна коробки передач.



12. Извлечь стопорные болты задней подвески коробки передач из рамы.
13. Снять задний кронштейн коробки передач.



14. Снять раздаточную коробку с коробки передач в блоке с мостом.
15. Снять и выбросить в мусор уплотнительное кольцо между раздаточной коробкой и трансмиссией.
16. Установить заглушки на коробку передач для уменьшения потерь рабочей жидкости.

Примечание: Во время установки трансмиссионная жидкость может подтекать через отверстие в коробке передач.

1. Перед установкой раздаточной коробки тщательно очистить от жидкости и мусора отверстие в коробке передач и ребра.
2. Установить НОВОЕ уплотнительное кольцо в раздаточную коробку, соединенную с коробкой передач.



3. Установить раздаточную коробку на коробку передач в блоке с мостом.



4. Установить задний кронштейн коробки передач.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

5. Установить стопорные болты крепления задней подвески коробки передач с рамой и затянуть их моментом 90 Н·м (66 фунт фут).



6. Установить сквозной болт (1) крепления задней подвески коробки передач к кронштейну и затянуть его моментом 90 Н·м (66 фунт-футов).
7. Завернуть монтажные болты и гайки (2) крепления заднего кронштейна коробки передач и затянуть их моментом 90 Н·м (66 фунт фут).



8. Завернуть нижние болты (1) крепления раздаточной коробки и затянуть их с моментом затяжки 75 Н·м (55 фунт фут).



9. Завернуть верхний болт (1) крепления раздаточной коробки и затянуть его моментом 75 Н·м (55 фунт фут).
10. Установить скобу (2) и болты (3) крепления раздаточной коробки и затянуть их с моментом затяжки 60 Н·м (44 фунт фут).
11. Установить кронштейн (4) и болты (5) крепления раздаточной коробки и затянуть их с моментом затяжки 60 Н·м (44 фунт фут).
12. Если автомобиль оснащен двигателем 3.2 л, то установить болт (6) крепления кронштейна раздаточной коробки и другие 4 болта (5) и затянуть их.

Затянуть

•	Болт (6) кронштейна раздаточной коробки моментом 40 Н·м (30 фунт фут).

•	Другие 4 болта (5) моментом 60 Н·м (44 фунт фут).




13. Установить правую полуось.
14. Установите карданный вал.
15. Установите переднюю выхлопную трубу.



16. Опустить автомобиль.
17. Проверить уровень масла в коробке передач и при необходимости долить.
