Captiva

Замена топливного бака - fwd – front weel drive, передний привод, передние ведущие колеса

Предупреждение: Не курите и не допускайте использования открытого огня вблизи рабочего пространства при работе с топливной системой или системой выделения паров топлива. Каждый раз при работе с топливной системой отключайте кабель от отрицательной клеммы батареи (кроме тех случаев, когда необходимо напряжение батареи).

Предупреждение: Магистрали подачи топлива остаются под давлением в течение длительного времени после выключения двигателя. Это давление необходимо сбросить перед техническим обслуживанием топливной системы.

1. Обеспечить уровень топлива в баке не более 1/4 полного объема. При необходимости опорожнить топливный бак, по крайней мере, до этого уровня. См. Опорожнение топливного бака .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Поднять и должным образом подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
4. Снимите систему выпуска отработавших газов. См. Глушитель выхлопных газов Замена : NB5 .

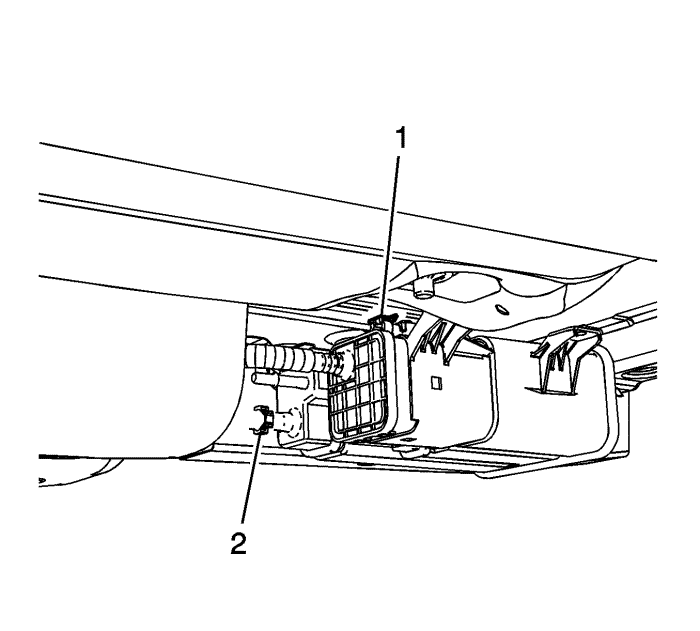

5. Отсоединить электрический разъем жгута проводов топливного бака (1) от электромагнитного клапана вентиляции адсорбера системы EVAP.
6. Отсоединить быстроразъемную муфту трубы свежего воздуха (2).




Предупреждение: Всегда при демонтаже топливных магистралей собирайте топливо в одобренную емкость. Отверстие в контейнере должно составлять не менее 300 мм (12 дюймов) в диаметре для нормального сбора топлива.

Осторожно: oчистить все соединения топливпроводов и окружающие области перед тем, как отсоединять их, во избежание загрязнения топливной системы.

7. При необходимости, отсоединить быстроразъемный фитинг (1) магистрального топливопровода топливного бака от подающего топливопровода (2), расположенного на шасси. См. Обслуживание пластмассового быстросъемного разъема .
8. Отсоединить быстроразъемную муфту трубы свежего воздуха (3).



9. Отсоедините быстроразъемный фитинг (4) вентиляционной линии заливной трубы от линии подачи в топливный бак свежего воздуха (3). См. Обслуживание пластмассового быстросъемного разъема .
10. Отсоединить быстроразъемный фитинг (2) линии отвода паров из топливного бака от линии рециркуляции заливной трубы (5). См. Обслуживание пластмассового быстросъемного разъема .
11. Освободить хомут шланга патрубка топливоподачи (1) на топливном баке.
12. Снять шланг трубы топливоподачи (6) с топливного бака.



13. Установить под топливный бак подходящий домкрат.

Осторожно: Не сгибать крепежные ленты топливного бака. Сгибание крепежных лент топливного бака может привести к их повреждению.

14. Снять с топливного бака гайки (2) и ленты (1).
15. С помощью домкрата медленно опустите топливный бак (3) и измените его положение, чтобы снять бак с автомобиля.
16. При замене топливного бака выполните следующие действия или перейдите к процедуре установки.

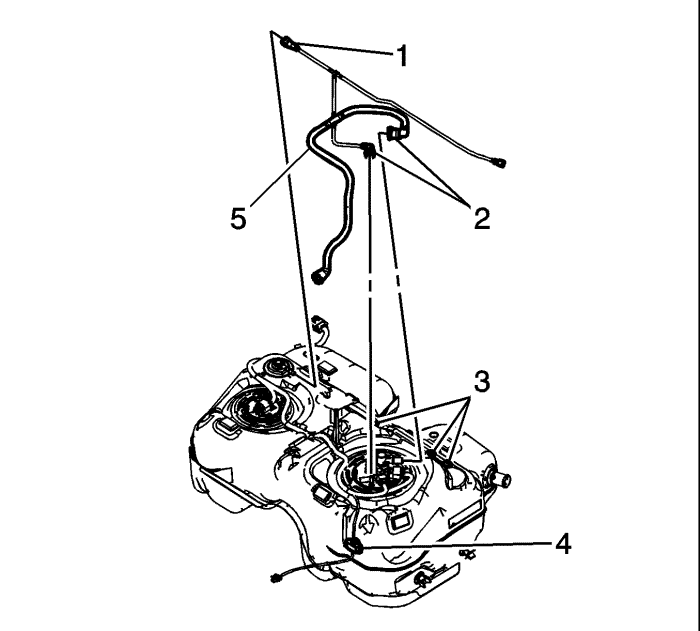

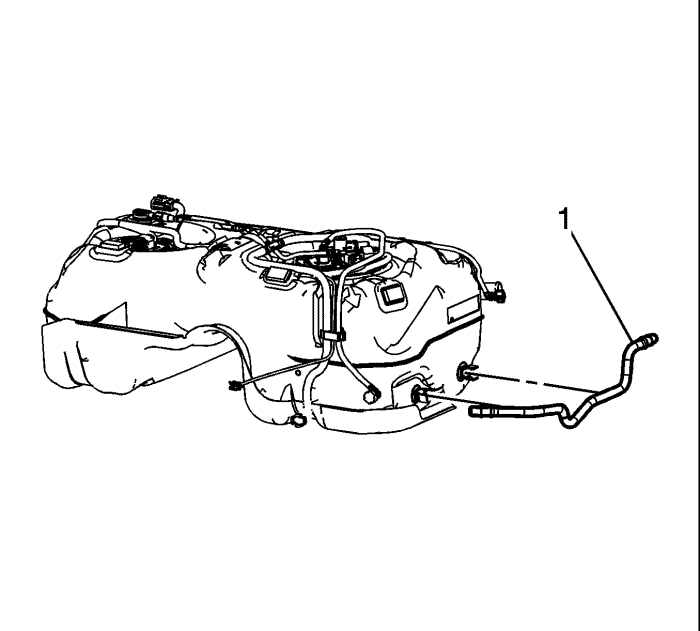

1. Отсоединить линию подачи свежего воздуха (1) от защелок топливного бака и снять ее.



2. Отсоединить быстроразъемный фитинг (1) подающего топливопровода от модуля топливного насоса в топливном баке. См. Обслуживание пластмассового быстросъемного разъема .
3. Открыть крепежный зажим (3), расположенный на топливном баке, и снять подающий топливопровод (2).



4. Отсоединить быстроразъемный фитинг (1) линии отвода паров от вентиляционного клапана топливного бака. См. Обслуживание пластмассового быстросъемного разъема .
5. Отсоединить быстроразъемные фитинги (2) линии отвода паров от модуля топливного насоса в топливном баке. См. Обслуживание пластмассового быстросъемного разъема .
6. Снять линию отвода паров (5) со стопорной скобы (4) и фиксаторов (3), припаянных к топливному баку.

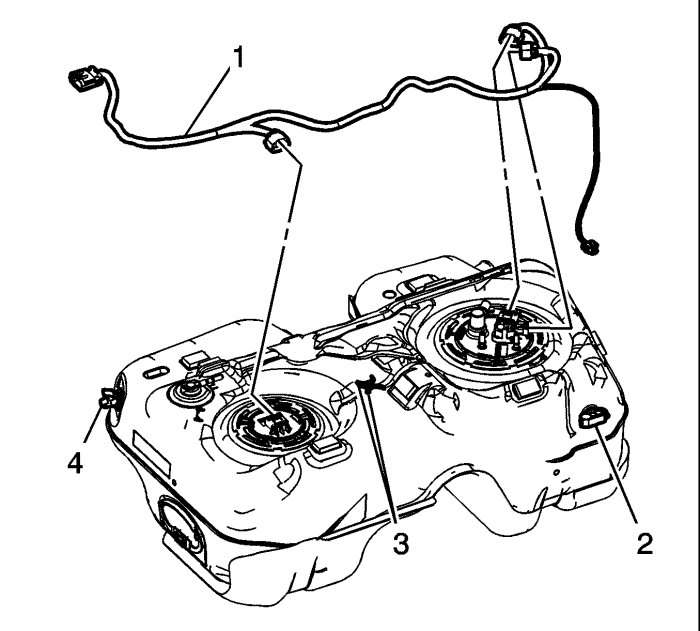

7. Отсоединить электрические разъемы жгута проводов топливного бака (1) от следующих компонентов:

•	Основной модуль топливного насоса в узле топливного бака

•	Датчик давления в топливном баке

•	Вспомогательный модуль топливного насоса в узле топливного бака

8. Снять жгут проводов топливного бака со стопорных скоб (2 и 4) и фиксаторов (3), припаянных к топливному баку.

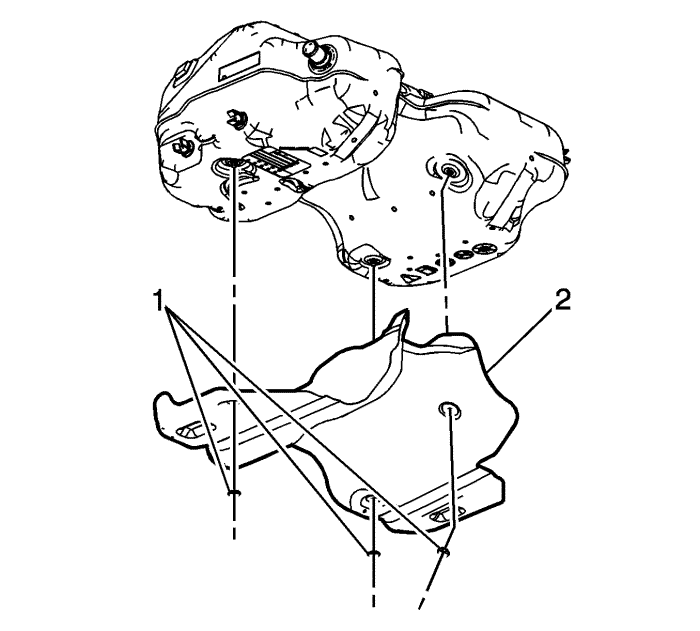

9. Снять фиксаторы защиты топливного бака (1) и защиту (2).
10. Снять модули топливного насоса топливного бака. См. Замена модуля топливного насоса в узле топливного бака и Замена модуля топливного насоса в узле вспомогательного топливного бака .

1. Установите модули топливного насоса топливного бака. См. Замена модуля топливного насоса в узле топливного бака и Замена модуля топливного насоса в узле вспомогательного топливного бака .
2. Установите защиту топливного бака (2) и фиксаторы (1).



3. Подсоединить электрические разъемы жгута проводов топливного бака (1) к следующим компонентам:

•	Вспомогательный модуль топливного насоса в узле топливного бака

•	Датчик давления в топливном баке

•	Основной модуль топливного насоса в узле топливного бака

4. Установить жгут проводов топливного бака на стопорные скобы (2 и 4) и фиксаторы (3), припаянные к топливному баку.



5. Положить линию отвода паров (5) на место и подсоединить быстроразъемные фитинги линии отвода паров (2) к модулю топливного насоса топливного бака. См. Обслуживание пластмассового быстросъемного разъема .
6. Подсоединить быстроразъемный фитинг (1) линии отвода паров к вентиляционному клапану топливного бака. См. Обслуживание пластмассового быстросъемного разъема .
7. Установить линию отвода паров к стопорной скобе (4) и фиксаторам (3), припаянным к топливному баку.



8. Положить линию подачи топлива (2) на место и подсоединить быстроразъемный фитинг подающего топливопровода (1) к модулю топливного насоса топливного бака. См. Обслуживание пластмассового быстросъемного разъема .
9. Закрыть крепежный зажим (3) на топливном баке.



10. Расположить линию подачи свежего воздуха (1) на защелках топливного бака и установить ее.

1. С помощью домкрата медленно поднимите топливный бак (3) и измените его положение, чтобы установить бак на автомобиль.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: Не сгибать крепежные ленты топливного бака. Сгибание крепежных лент топливного бака может привести к их повреждению.

2. Установить на топливный бак ленты (1) и гайки (2).

Затянуть
Затянуть гайки с моментом затяжки 20 Н·м (15 фунт футов).

3. Убрать домкрат из-под топливного бака.




Примечание: Убедитесь, что насечка на шланге топливопровода совмещена с фиксирующим выступом на топливном баке.

4. Установить шланг трубы топливоподачи (6) на топливный бак.
5. Затянуть хомут шланга патрубка топливоподачи (1) на топливном баке.

Затянуть
Затянуть хомут с моментом затяжки 5 Н·м (44 фунт дюйм).

6. Подсоединить быстроразъемный фитинг (2) линии отвода паров из топливного бака к линии рециркуляции заливной трубы (5). См. Обслуживание пластмассового быстросъемного разъема .
7. Подсоедините быстроразъемный фитинг (4) вентиляционной линии заливной трубы к линии подачи свежего воздуха (3) в топливный бак. См. Обслуживание пластмассового быстросъемного разъема .



8. Подсоединить быстроразъемный фитинг (1) магистрального топливопровода топливного бака к подающей линии топливопровода (2), расположенного на шасси. См. Обслуживание пластмассового быстросъемного разъема .
9. Подсоединить быстроразъемную муфту трубы свежего воздуха (3).



10. Подсоединить электрический разъем жгута проводов топливного бака (1) к электромагнитному клапану вентиляции адсорбера системы EVAP.
11. Подсоединить быстроразъемную муфту трубы свежего воздуха (2).



12. Подсоедините быстроразъемный фитинг (2) линии подачи свежего воздуха в адсорбер системы EVAP к линии подачи в топливный бак свежего воздуха. См. Обслуживание пластмассового быстросъемного разъема .
13. Подсоединить быстроразъемный фитинг (1) линии улавливания паров топлива, расположенной на ходовой части, к адсорберу системы EVAP. См. Обслуживание пластмассового быстросъемного разъема .
14. Смонтировать выхлопную систему. См. Глушитель выхлопных газов Замена : NB5 .
15. Присоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
16. Выполнить следующую процедуру для осмотра на наличие утечек:

•	Включить зажигание при выключенном двигателе на 2 секунды.

•	Выключить зажигание на 10 секунд.

•	Установить ключ зажигания в положение ВКЛЮЧЕНО, не включая двигатель.

•	Убедитесь в отсутствии утечек топлива.
