Осторожно: Очистить все соединения трубок и шлангов вместе с прилегающими участками, прежде чем приступать к разборке, чтобы избежать попадания грязи в топливную систему. Набрызгать пропиточное масло на выступ эксцентрикового стопорного кольца модуля топливного насоса прежде чем приступать к демонтажу.

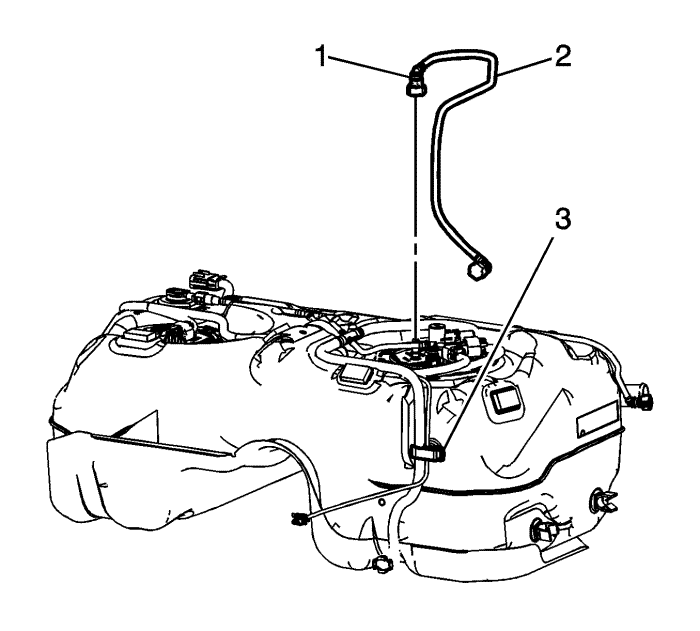

Открыть крепежный зажим (3), расположенный на топливном баке, и снять подающий топливопровод (2).
Отсоединить электрические разъемы (2) жгута проводов двигателя от основного модуля топливного насоса топливного бака и датчика давления в топливном баке.

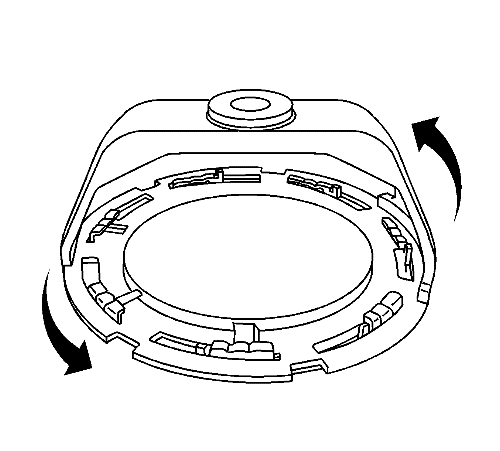

Установить ключ (1) ch 45722 на стопорное кольцо модуля топливного насоса в топливном баке.
Осторожно: Не повредите стопорное кольцо. Использовать только J-45722, чтобы не повредить стопорное кольцо.
Примечание: Инструменты ударного действия использовать ЗАПРЕЩАЕТСЯ. Для освобождения стопорного кольца требуется значительное усилие. Не рекомендуется использовать отвертку и молоток. Прикрепить топливный бак во избежание проворачивания топливного бака.
Используя ключ ch 45722 и длинную монтировку повернуть стопорное кольцо против часовой стрелки, чтобы отпереть стопорное кольцо модуля топливного насоса в топливном баке.
Снять ключ (1) ch 45722.

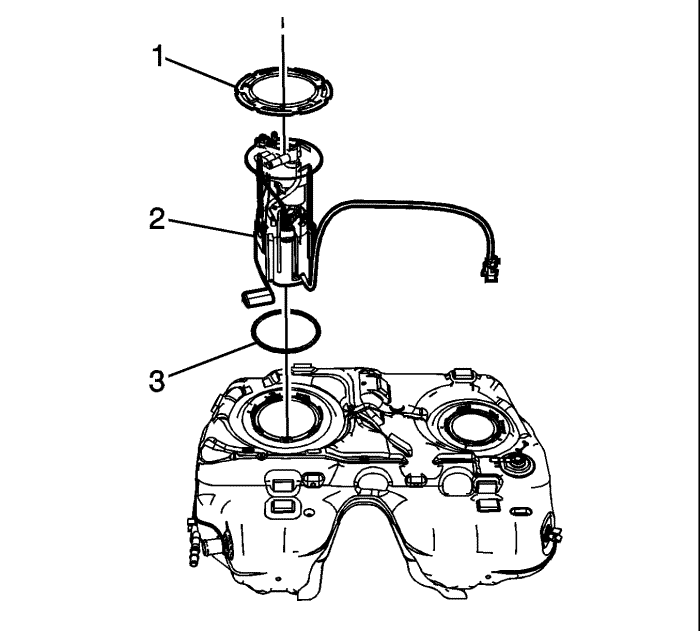

Снять стопорное кольцо (1) модуля топливного насоса в топливном баке.
Осторожно: Не работайте с топливным датчиком в сборе рядом с топливными магистралями. Многочисленные изменения положения топливных магистралей могут привести к поломкам в местах соединений.
Медленно поднимите модуль (2) пока не станет видимым рычажок поплавка датчика уровня топлива.
Примечание: При снятии модуля с топливного бака помните, что уступ резервуара модуля полон топлива. Модуль следует немного наклонить во время извлечения, чтобы не согнуть рычажок поплавка датчика уровня топлива.
Наклонить модуль по направлению к задней части топливного бака, чтобы рычажок поплавка датчика уровня сместился и открыл отверстие топливного бака. Снимите модуль с бака.
Осторожно слейте топливо, содержащееся в уступе резервуара модуля, в одобренную топливную емкость.
Примечание: НЕ ИСПОЛЬЗУЙТЕ повторно старое уплотнительное кольцо модуля топливного бака.
При замене модуля топливного насоса топливного бака снимите, при необходимости, датчик уровня топлива. См. Замена датчика уровня топлива .
Примечание:
•
Некоторые стопорные кольца были изготовлены с маркировкой "do not reuse" ("НЕ ИСПОЛЬЗОВАТЬ ПОВТОРНО"). Эти стопорные кольца можно использовать повторно, если они не повреждены и не деформированы.
•
Осмотреть стопорное кольцо на наличие повреждений из-за неверного демонтажа или монтажа. Если обнаружено повреждение, установить НОВОЕ стопорное кольцо.
•
Проверить стопорное кольцо на отсутствие деформаций.

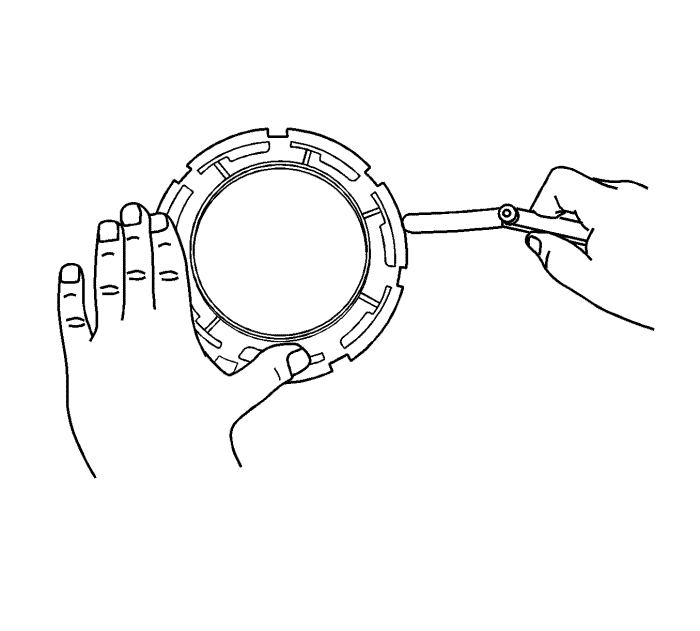

Поместить стопорное кольцо на ровную поверхность. Измерить зазор между стопорным кольцом и ровной поверхностью с помощью измерительного щупа в 7 местах.
Если деформация составляет менее 0,41 мм (0,016 дюймов), стопорное кольцо не требует замены.
Если деформация составляет более 0,41 мм (0,016 дюймов), стопорное кольцо необходимо заменить.
Если произведена замена модуля топливного насоса топливного бака, установить, при необходимости, датчик уровня топлива. См. Замена датчика уровня топлива .
Установить НОВОЕ уплотнительное кольцо (3) модуля топливного бака на топливный бак.
Наклонить модуль по направлению к задней части топливного бака, чтобы рычажок поплавка датчика уровня топлива сместился и открыл отверстие топливного бака. Установить модуль в топливный бак.
Опустить модуль в сборе (2) в бак.
Установить на место и смонтировать стопорное кольцо (1) модуля топливного бака.
Установить ключ ch-45722 на стопорное кольцо модуля топливного насоса в топливном баке.
Примечание: При установке модуля топливного бака следует всегда заменять его уплотнение. Заменить, при необходимости, стопорное кольцо. НЕ наносить в паз уплотнения никаких смазочных материалов.
Убедиться, что стопорное кольцо установлено верной стороной вверх. Правильно установленное стопорное кольцо поворачивается только по часовой стрелке.
Используйте ключ ch 45722 и длинную монтировку, чтобы повернуть стопорное кольцо по часовой стрелке и запереть стопорное кольцо модуля в топливном баке.
Снять ключ (1) ch 45722 со стопорного кольца модуля топливного насоса в топливном баке.
Подсоединить электрические разъемы (1) жгута проводов двигателя к основному модулю топливного насоса топливного бака и датчика давления в топливном баке.
Положить линию подачи топлива (2) на место и подсоединить быстроразъемный фитинг подающего топливопровода (1) к модулю топливного насоса топливного бака. См. Обслуживание пластмассового быстросъемного разъема .
