Замена датчика уровня топлива

Важно В топливном баке имеется 2 датчика уровня топлива в сборе. По одному в каждом модуле топливного насоса. Датчики уровня топлива НЕ тождественны для каждого из топливных модулей.

1. Снимите модуль топливного насоса. См. Замена модуля топливного насоса в узле топливного бака .

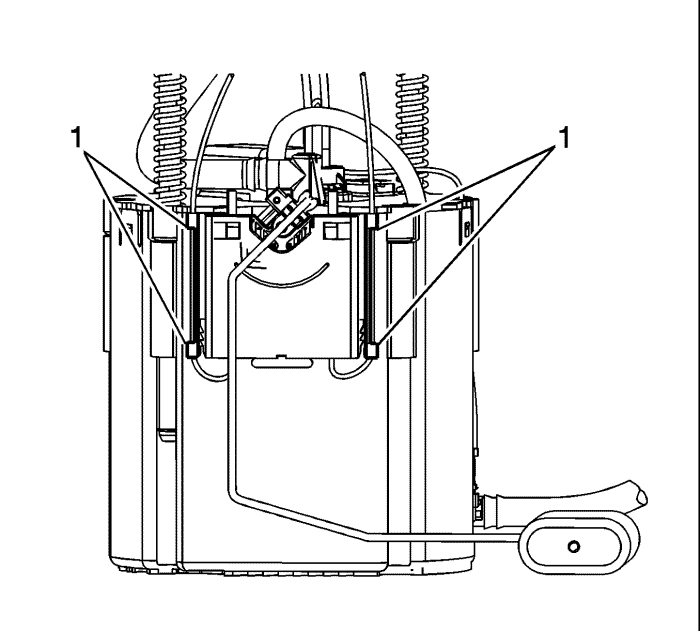

2. Отсоедините электрический разъем (1) датчика уровня топлива от крышки модуля топливного насоса топливного бака.



3. Снимите проводку датчика уровня топлива с крепежных элементов (1), запаянных в резервуар модуля топливного насоса топливного бака.



4. Скользящим движением протолкните датчик уровня топлива вверх и снимите датчик с модуля топливного насоса топливного бака.
5. Поместите датчик уровня топлива на чистую рабочую поверхность.

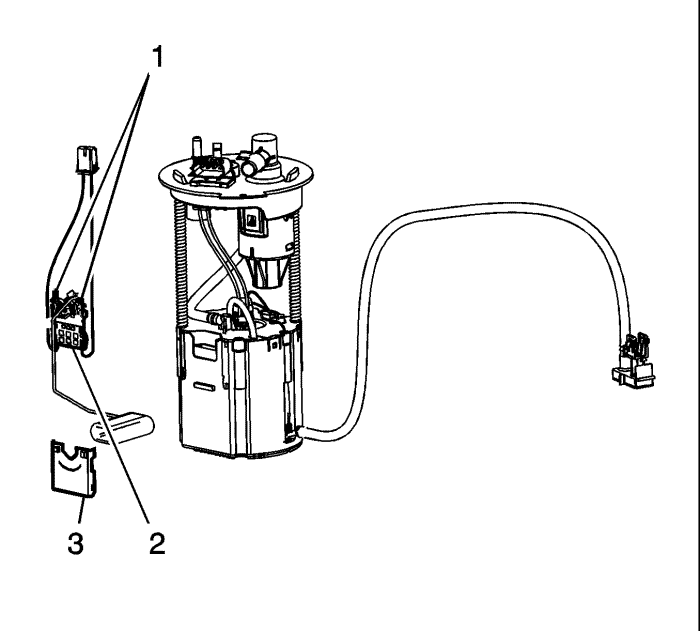

6. Толкающим движением передвиньте фиксаторы (1) датчика уровня топлива, чтобы снять датчик с крышки.
7. Снимите датчик уровня топлива (2) с крышки (3).

1. Установите крышку датчика уровня топлива (3) на датчик уровня топлива (2).
2. Убедитесь, что фиксаторы (1) датчика уровня топлива надежно защелкнулись на крышке.
3. Установите датчик уровня топлива в нужное положение на модуль топливного насоса топливного бака и передвиньте датчик вниз на место.



4. Подсоедините электрический разъем (1) датчика уровня топлива к крышке модуля топливного насоса топливного бака.



5. Проложите проводку датчика уровня топлива за крепежными элементами (1), запаянными в резервуар модуля топливного насоса топливного бака.
6. Установить модуль топливного насоса. См. Замена модуля топливного насоса в узле топливного бака .
