РАЗДЕЛ 1F

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

Внимание! Отсоединить отрицательный провод аккумулятора перед демонтажом или монтажом любых электрических устройств или при существовании возможности беспрепятственного контакта инструментов или оборудования с оголенными электрическими клеммами. Отсоединение этого провода поможет избежать физических травм и повреждения автомобиля. Зажигание должно также быть в положении "LOCK" ("ЗАМОК"), если не указано иное.

СПЕЦИФИКАЦИИ

Параметры затяжки креплений

Применение
Н•м
Фунт-футов
Фунт-дюймов
Болты монтажного кронштейна для вспомогательных устройств
37
27
-
Болты датчика положения распределительного вала
12
-
106
Стопорный винт датчика положения коленчатого вала
6.5
-
58
Крепежные болты катушки зажигания электронной системы зажигания
10
-
89
Болты модуля управления двигателем
4
-
35
Болт датчика температуры охлаждающей жидкости двигателя
20
15
-
Болт фланца адсорбера системы улавливания паров топлива
20
15
-
Защитная крышка адсорбера системы улавливания паров топлива
8
-
71
Болт кронштейна электромагнита продувки адсорбера системы улавливания паров бензина
5
-
44
Болт электромагнита вентиляции системы улавливания паров топлива
8,5
-
75
Крепежные болты клапана рециркуляции выхлопных газов
30
22
-
Стопорные болты топливного бака
20
15
-
Стопорные болты трубы топливного распределителя
25
18
-
Болт датчика детонации
20
15
-
Болты монтажного кронштейна датчика абсолютного давления в коллекторе
4
-
35
Крепежные болты и гайки датчика абсолютного давления в коллекторе
10
-
89
Болты датчика кислорода
42
31
-
Болты заднего монтажного кронштейна компрессора воздушного кондиционера
35
26
-
Болты крышки свечей зажигания
3
-
27
Гайки крепления корпуса дроссельной заслонки
15
11
-
Электромагнит впускной системы изменяемой геометрии
10
-
89
Крепежные болты модуля педали акселератора
19
14
-

Характеристики топливной системы

Бензиновый

Все двигатели спроектированы для работы только на топливе, не содержащем тетраэтилсвинца. Топливо без тетраэтилсвинца требуется для правильной работы системы контроля за выбросами выхлопных газов. Его использование также сведет к минимуму неисправности свечей зажигания и обеспечит увеличение срока службы моторного масла. Использование топлива, содержащего тетраэтилсвинец, может привести к лишению гарантии на обслуживание системы улавливания паров топлива. Топливо должно соответствовать спецификации ASTM D4814 для США или CGSB 3.5 M93 для Канады. Все двигатели спроектированы для работы на топливе, не содержащем тетраэтилсвинец, с минимальным U(R+M)/2e октанового числа 87, где R=октановое число ИМ, а М=октановое число ММ.

Этиловый спирт

Можно использовать спиртосодержащее топливо (этиловый спирт) или зерновой спирт, при условии что содержание этилового спирта в топливе не будет превышать 10 процентов.

Метиловый спирт

Не используйте топливо, содержащее метиловый спирт. Метиловый спирт может вызвать коррозию металлических деталей и повредить пластиковые и резиновые детали топливной системы.

Метилтретбутиловый эфир (МТБЭ)

Допустимо использование топлива, содержащего метилтретбутиловый эфир (МТБЭ), при условии что его концентрация в топливе не превышает 15 процентов от объема.

Температура и сопротивление

°c
°f
ОМ
Значения температуры в зависимости от сопротивления (приблизительно)
100
212
177
90
194
241
80
176
332
70
158
467
60
140
667
50
122
973
45
113
1188
40
104
1459
35
95
1802
30
86
2238
25
77
2796
20
68
3520
15
59
4450
10
50
5670
5
41
7280
0
32
9420
-5
23
12300
-10
14
16180
-15
5
21450
-20
-4
28680
-30
-22
52700
-40
-40
100700

СХЕМЫ И ЧЕРТЕЖИ РАЗВОДКИ

Схема электрических соединений ЕСМ - 1/8


S1B21F01
Показать иллюстрациюПеревод текста в иллюстрациях

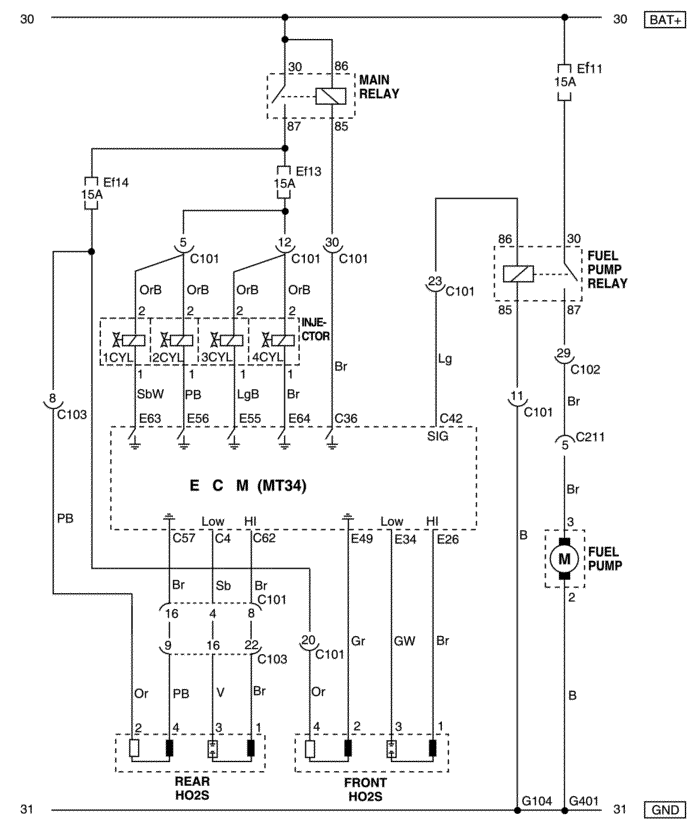

Схема электрических соединений ЕСМ - 2/8


S1B21F02
Показать иллюстрациюПеревод текста в иллюстрациях


Схема электрических соединений ЕСМ - 3/8


S1B21F03
Показать иллюстрациюПеревод текста в иллюстрациях

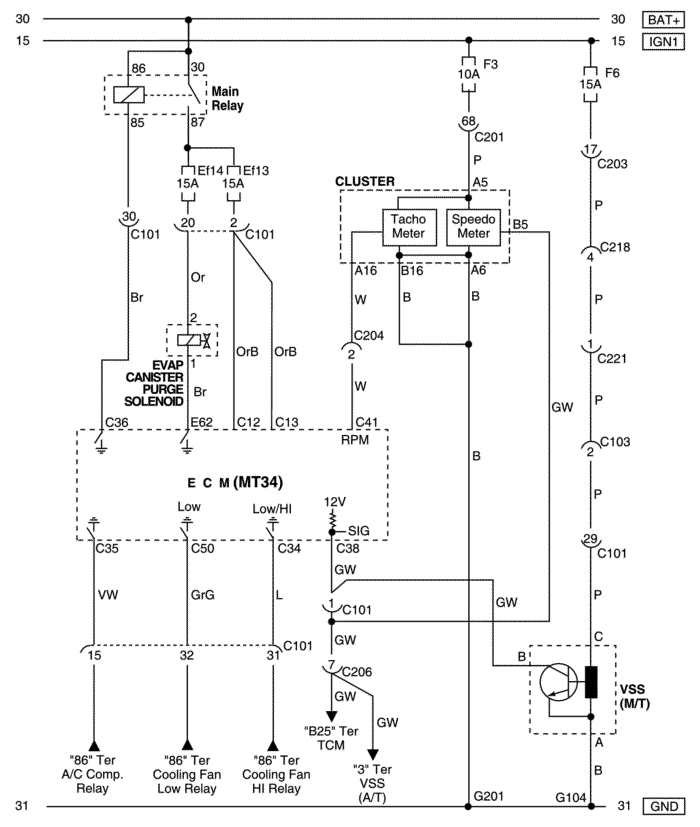

Схема электрических соединений ЕСМ - 4/8


S1B21F04
Показать иллюстрациюПеревод текста в иллюстрациях


Схема электрических соединений ЕСМ - 5/8


S1B21F05
Показать иллюстрациюПеревод текста в иллюстрациях

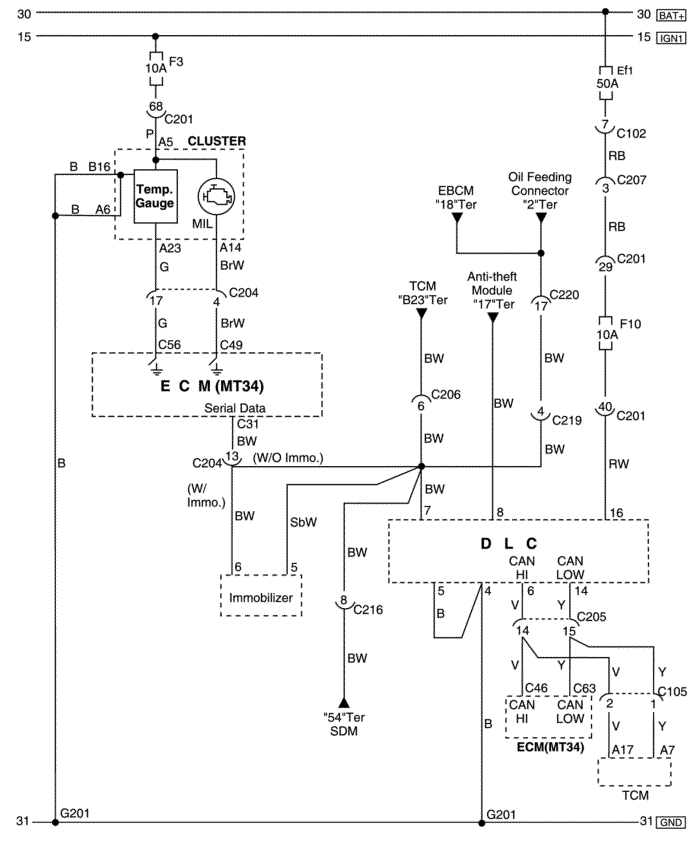

Схема электрических соединений ЕСМ - 6/8


S1B21F06
Показать иллюстрациюПеревод текста в иллюстрациях

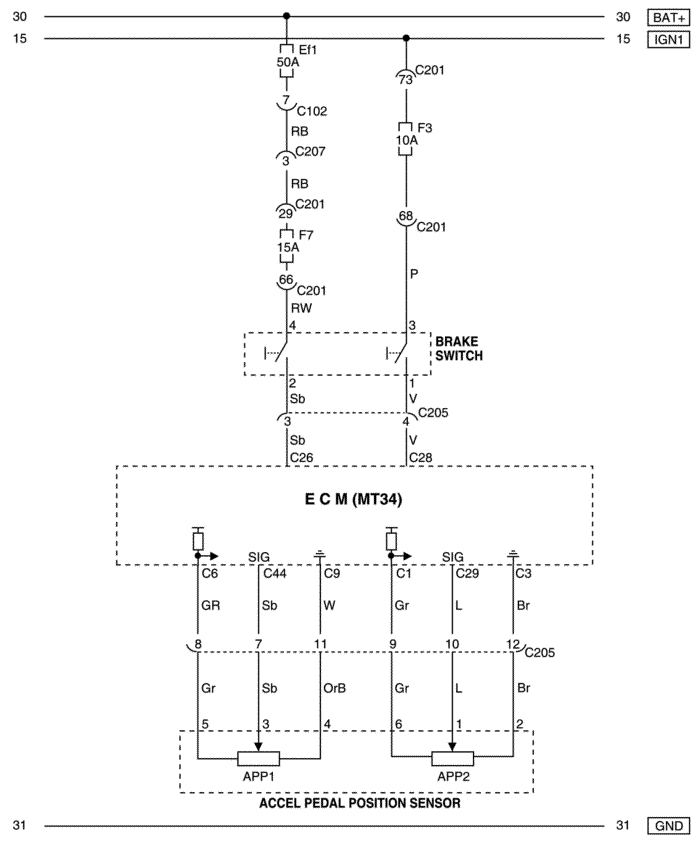

Схема электрических соединений ЕСМ - 7/8


S1B21F07
Показать иллюстрациюПеревод текста в иллюстрациях

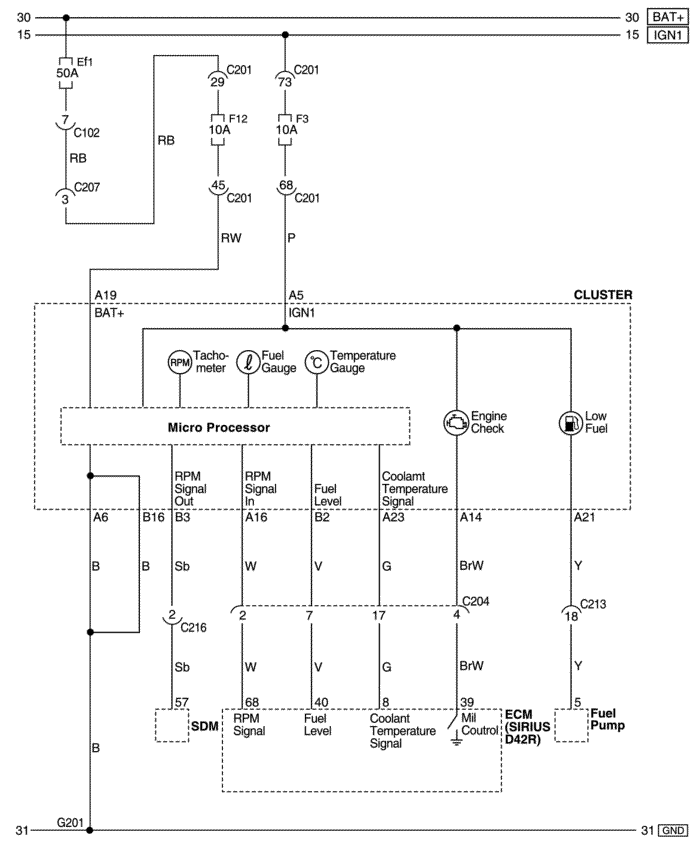

Схема электрических соединений ЕСМ - 8/8


S1B21F08
Показать иллюстрациюПеревод текста в иллюстрациях

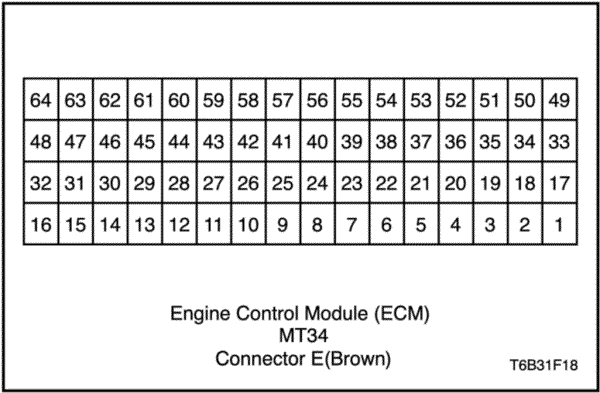

Вид торца разъема


T6B31F18
Показать иллюстрациюПеревод текста в иллюстрациях



T3B11F21
Показать иллюстрациюПеревод текста в иллюстрациях



T3B11F11
Показать иллюстрациюПеревод текста в иллюстрациях



T3B11F13
Показать иллюстрациюПеревод текста в иллюстрациях



T6B31F10
Показать иллюстрациюПеревод текста в иллюстрациях



T3B31F36
Показать иллюстрациюПеревод текста в иллюстрациях



T3B11F12
Показать иллюстрациюПеревод текста в иллюстрациях



S7B31F09
Показать иллюстрациюПеревод текста в иллюстрациях



T3B31F38
Показать иллюстрациюПеревод текста в иллюстрациях



A402F020
Показать иллюстрациюПеревод текста в иллюстрациях



T6B31F13
Показать иллюстрациюПеревод текста в иллюстрациях



S7B31F10
Показать иллюстрациюПеревод текста в иллюстрациях



T3B11F22
Показать иллюстрациюПеревод текста в иллюстрациях



B402F009
Показать иллюстрациюПеревод текста в иллюстрациях



T6B31F14
Показать иллюстрациюПеревод текста в иллюстрациях



T3B11F18
Показать иллюстрациюПеревод текста в иллюстрациях



T3B11F19
Показать иллюстрациюПеревод текста в иллюстрациях



T3B31F39
Показать иллюстрациюПеревод текста в иллюстрациях



T3B11F20
Показать иллюстрациюПеревод текста в иллюстрациях



T6B31F15
Показать иллюстрациюПеревод текста в иллюстрациях



S7B31F11
Показать иллюстрациюПеревод текста в иллюстрациях


ОПРЕДЕЛИТЕЛЬ КОМПОНЕНТОВ

Определитель компонентов


S7B31F12
Показать иллюстрациюПеревод текста в иллюстрациях


Компоненты жгута проводов ecm
  1. Контроллер ЭСУД (ECM)
  2. Диагностический разъем (DLC)
  3. Сигнализатор неисправности (MIL)
  4. Заземление жгута ECM/ABS
  5. Панель предохранителей (2)
  6. Модуль педали акселератора (APM)
Устройства с управлением от ecm
  1. Клапан рециркуляции выхлопных газов (EGR)
  2. Топливная форсунка (4)
  3. Клапан электронного управления дросселем (ЕТС)
  4. Реле топливного насоса
  5. Реле охлаждающего вентилятора
  6. Реле управления вентилятором охлаждения (только кондиционер)
  7. Катушка зажигания системы электронного зажигания
  8. Электромагнит продувки, управление системой улавливания паров топлива (EVAP)
  9. Главное реле
  10. Реле компрессора воздушного кондиционера
Информационные датчики
  1. Датчик абсолютного давления в коллекторе (MAP)
  2. Передний подогреваемый датчик кислорода (HO2S1)
  3. Датчик положения дроссельной заслонки (TP)
  4. Датчик температуры охлаждающей жидкости двигателя (ECT)
  5. Датчик температуры всасываемого воздуха (ТВВ)
  6. Датчик скорости автомобиля (VSS)
  7. Датчик положения клапана IMT
  8. Датчик положения коленвала (CKP)
  9. Датчик детонации
  10. Задний подогреваемый датчик кислорода (HO2S2)
  11. Датчик положения распредвала (CMP)
Без подключения к pcm/ecm
  1. Адсорбер системы улавливания паров топлива (под автомобилем, за правым задним колесом)
  2. Переключатель давления моторного масла
  3. Воздушный фильтр
